发个作用的帖子:80块钱儿做个灰常安逸的品槽切割工具

修理工 · 发表于 2009-12-27 22:48:00

近段时间不少朋友问我品槽在相对成本不高(个人制作)的情况下如何能保证精度的制作方法.今天我就贴出我制作的加工品槽的工具.我觉得这方法还不错,望斑竹大哥加精让更多人看到.
前几天论坛里一位大哥就教育了我

.说一卖猫头车(MT)的木匠崽不适合做琵琶琴.哎咱GC里搞教育的真多啊.让不少人都不怎么发一些有用的贴了,不然搞不好就被教育了.其实任何事情只要用了心动了脑壳就能做得很好的.我这锯品槽的工具就是用了一些普通的东西.成本看当地行情我就只花了50.
材料清单:

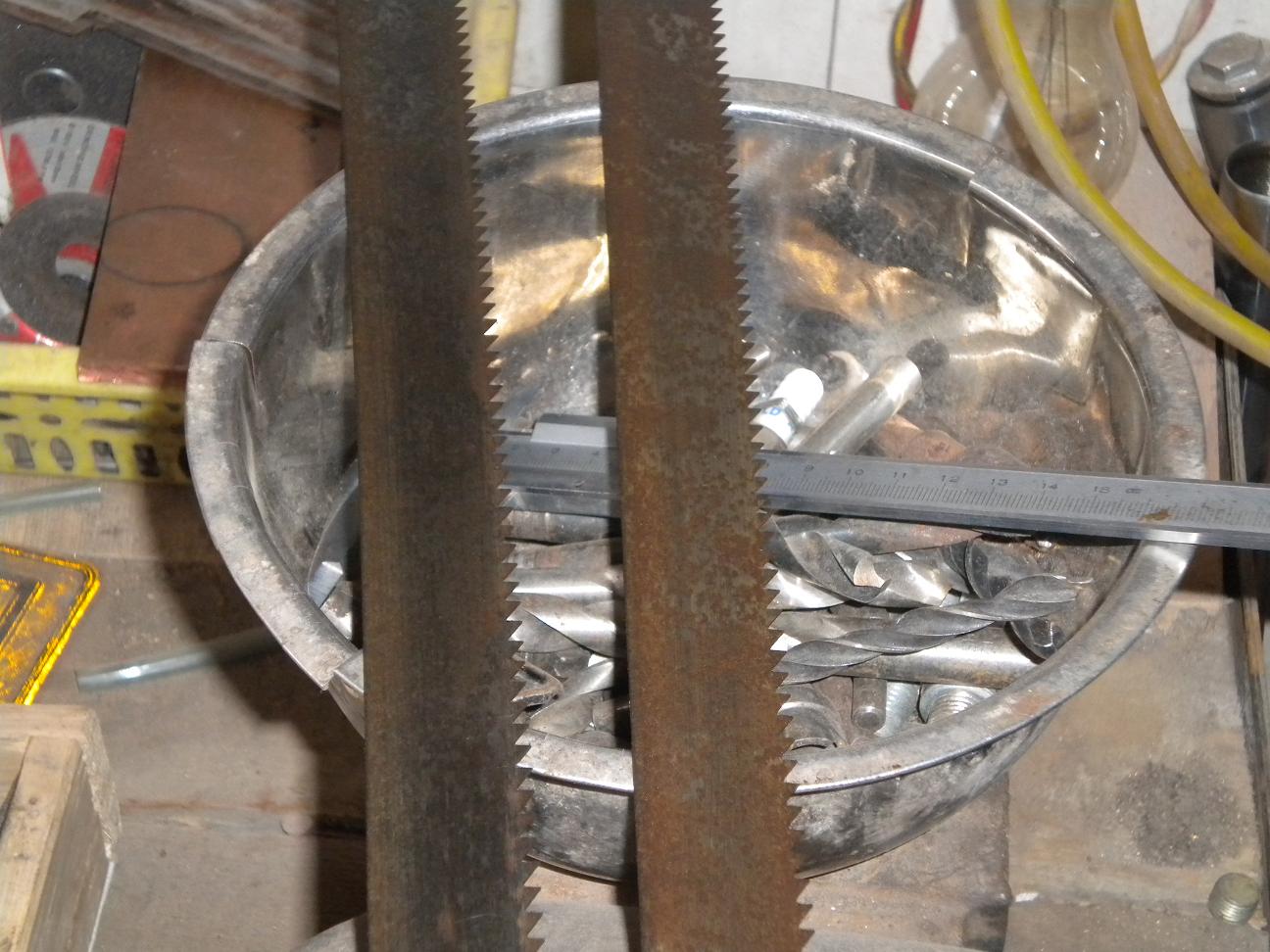

木匠锯条一跟3-10元.

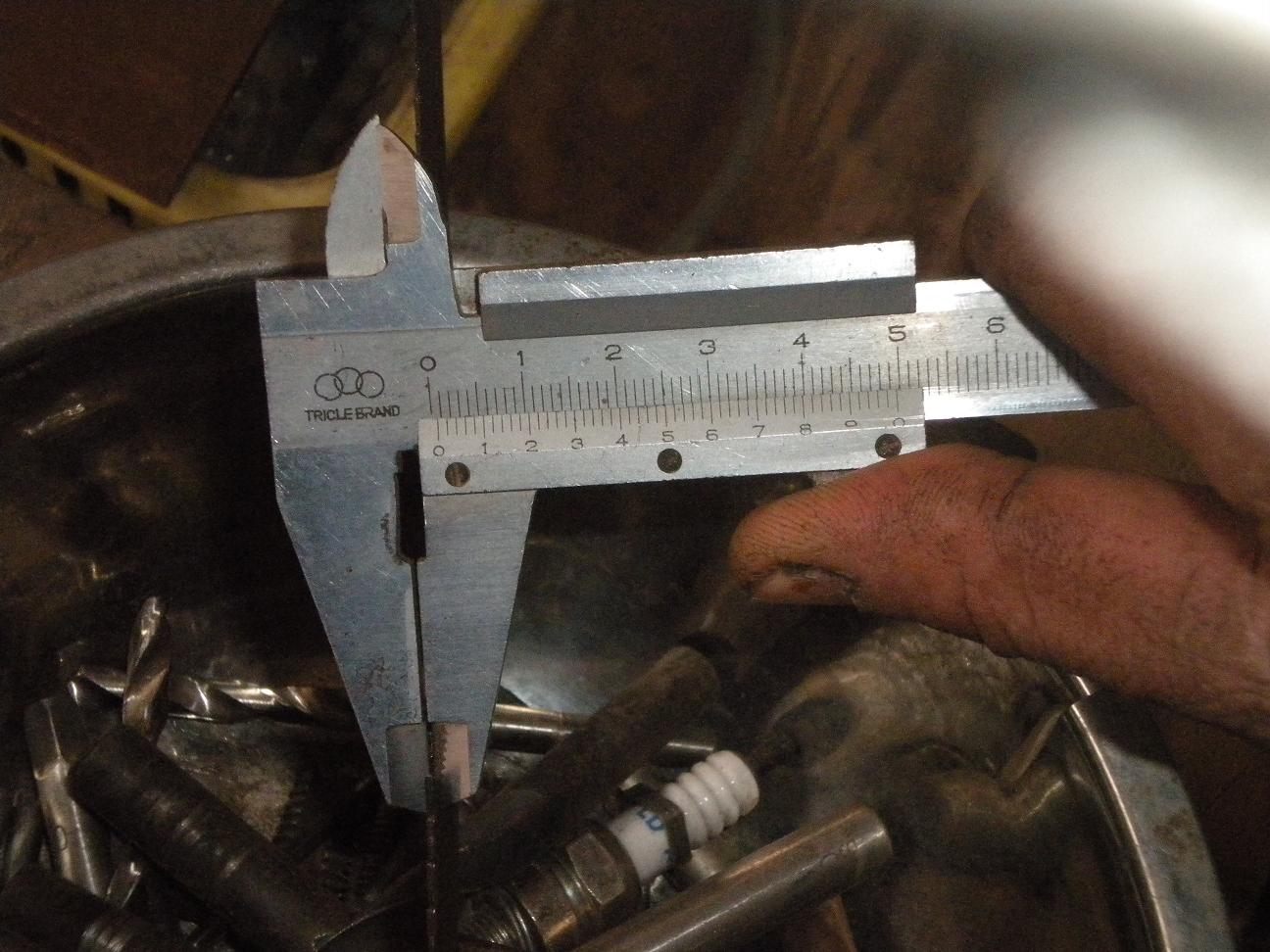

要求厚度为0.6.齿的大小无所谓反正要改.我觉得0.6略薄,开的品槽在装的时候有点紧.锯条最好是0.63的厚度,开出来的槽松紧刚好.
样板,这东西需要找人加工.一般在高机械加工的地方都可以做.我是在机械加工那里用线切割加工的.你报他各品的数据就可以了,精度一般在0.02.一块样板能做2种风格的数据.价格抗当地行情我就只花了30块琴做了2块样板3个数据.24.75/25/25.5.
在下来就是一把小三角锉要小号的不然很吃料.硬木一些,做锯架和样板导轨.
以下是具体方法

吹雨 · 发表于 2009-12-27 22:54:53

占位学习

修理工 · 发表于 2009-12-27 23:01:47

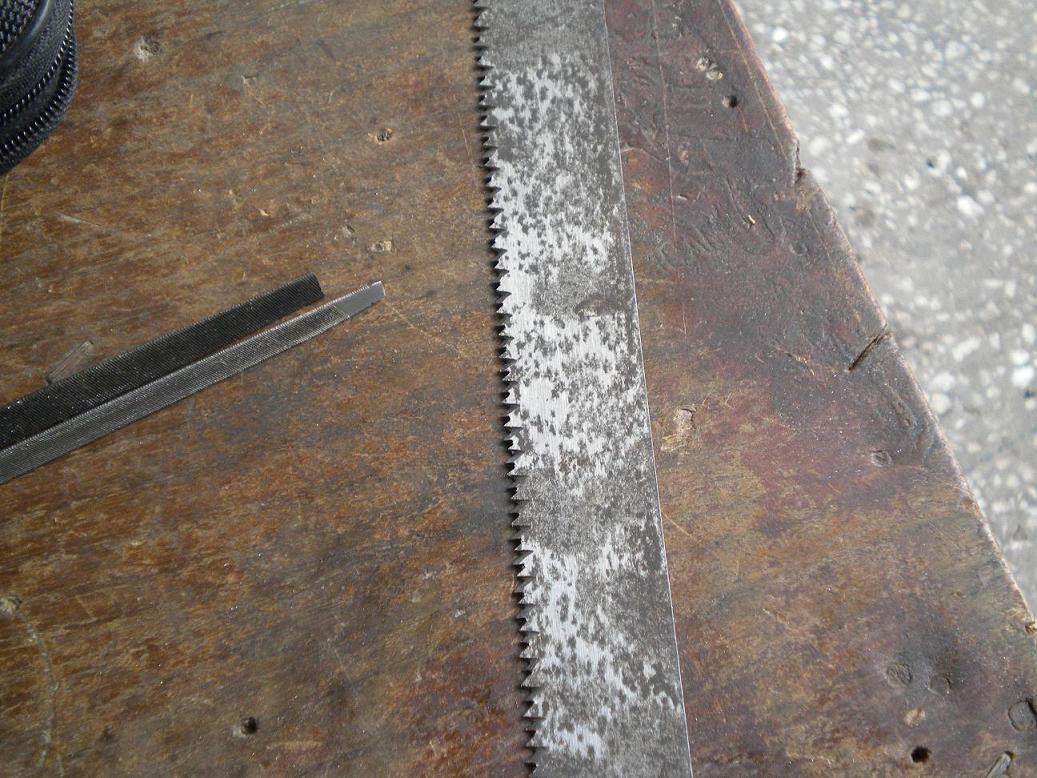

一般的锯条齿都偏大不适合锯品槽所以要改小.先用砂轮把原齿打低一半(去掉顶端),在用锉在打掉的齿上的中间锉出一个齿.也就是说一个齿变成了2个齿.这活需要点耐性,难度不大.慢慢来尽量把每个齿都锉均匀.

石器时代 · 发表于 2009-12-27 23:04:13

手上功夫很稳啊~呵呵扎实的基础

修家电的 · 发表于 2009-12-27 23:13:37

手上功夫很稳啊~呵呵扎实的基础

修理工 · 发表于 2009-12-27 23:19:42

注意这里有点关键
很多朋友们在锯品槽时遇到最多的就是夹锯.木料吃住了锯条.此时就加大锯的力度和动作就会造成锯不从心,不按原记号走.对精度有很大的影响.
为了避免夹锯就需要对锯齿做一定的改进.
2个方面:
1 齿不要锉得太钩用木匠的话就是要锉平点.差不多就和金字塔的形状那样.这样的话锯齿就不会很吃木料,顺畅度会提高.
2把齿锉成有刃口的,那样齿在吃木料时就有一个切削的作用.而这刃口是左右分开的.1/3/5............刃口是左.2/4/6.........................刃口是右.在实际使用时左右刃交替工作.这样开槽就会很顺畅.
这种齿型在我这木匠的嘴里就叫-黄瓜米.妈的我这一招就是找我爸爸学的,那位大哥居然说木匠崽不适合做琴!
加工齿的流程--------打掉原齿顶端-------原一个齿变成2个齿-------整形(金字塔状)-----------开刃口(一左一右交替).

[ 本帖最后由修理工于 2009-12-27 23:23 编辑 ]

修理工 · 发表于 2009-12-27 23:21:52

原帖由 石器时代 于 2009-12-27 23:04 发表
手上功夫很稳啊~呵呵扎实的基础

好久都没和石器聊了.想当初在石器大哥手里学了不少啊!

修理工 · 发表于 2009-12-27 23:30:15

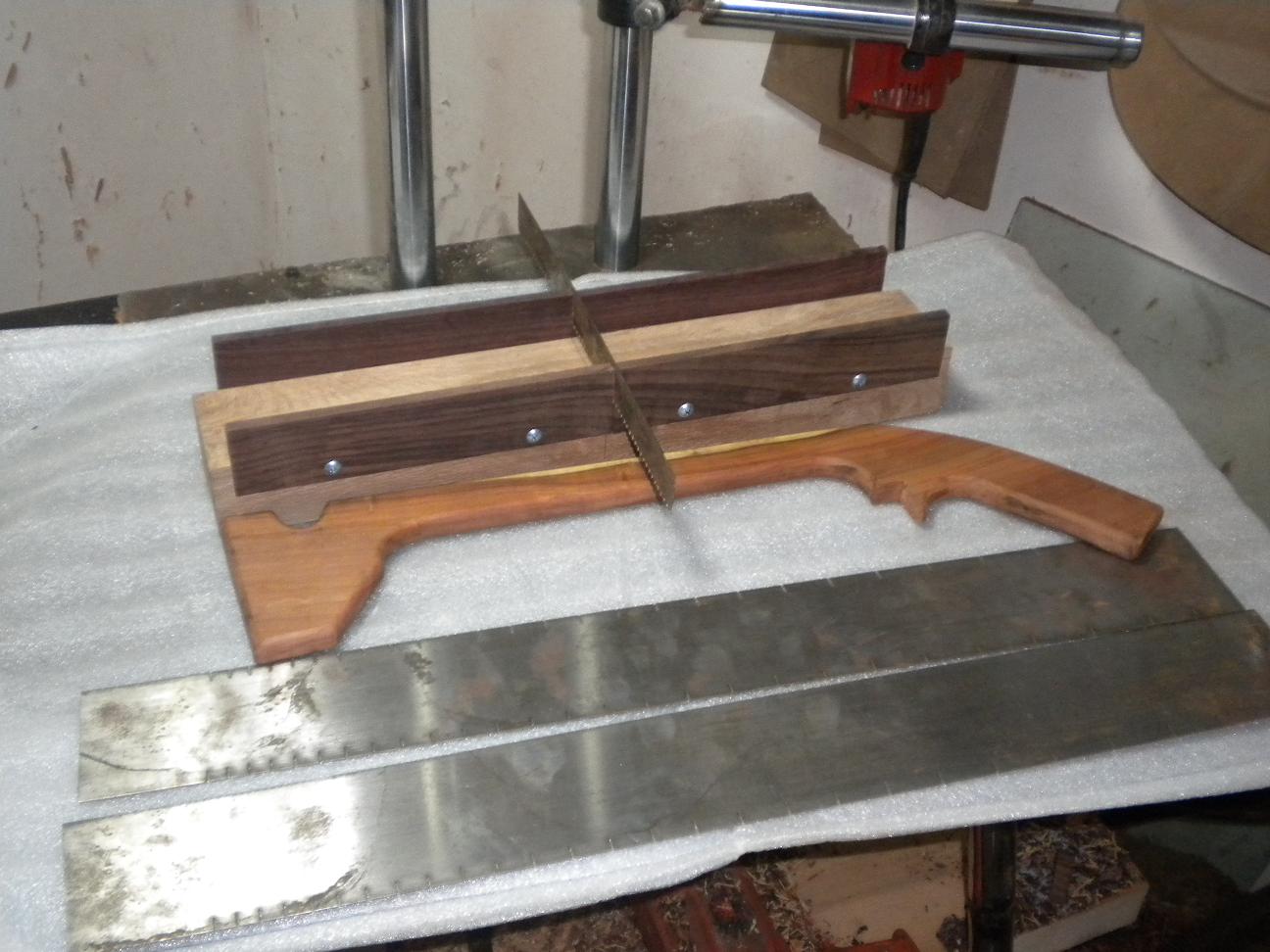

我用枣木做了个锯条的架子,像把枪是吧.这造型我很喜欢.今天已经做好了大半的活明天在进一步加工.

wo1fgang · 发表于 2009-12-27 23:39:23

修师傅太有才了

zrui1010 · 发表于 2009-12-28 09:27:40

我很佩服你丫的DIY精神，说实话，我很BS那些用电动工具的，就喜欢这种原滋原味的DIY！！！！

努力！兄弟

秘境迷雾 · 发表于 2009-12-28 10:48:25

修理工大哥钳工也那么好佩服佩服

小黑_ · 发表于 2009-12-28 11:48:58

我操，你那手柄忒NB了点吧。啥时候给我也弄一根

music_and_life · 发表于 2009-12-28 11:49:46

永远支持修理工这种精神

吹雨 · 发表于 2009-12-28 11:52:40

这枣木真漂亮做琴效果好吗老修

332362270 · 发表于 2009-12-28 12:27:25

湛江杀人王 · 发表于 2009-12-28 15:51:16

稍微改装那手柄就可以做手枪了哈哈~！

金斯基 · 发表于 2009-12-28 16:14:07

最后成啥样了

小黑_ · 发表于 2009-12-28 19:02:10

原帖由 zrui1010 于 2009-12-28 09:27 发表
我很佩服你丫的DIY精神，说实话，我很BS那些用电动工具的，就喜欢这种原滋原味的DIY！！！！

努力！兄弟

我被你BS了？？？？？？？？？？？？？？？？？？？？？
我没得罪你吧？？？？？？？？？？？？？？？？？？？

okkokok · 发表于 2009-12-28 21:38:48

回楼上引用的！！！！在手工制作，也会用到一些电动工具的！说实话，如果一个人做一把琴全部用手动工具来制作，制作好了我想没几个人爱卖，要卖也是几w的价格。为什么？因为现在人工贵，你想花3千多4千买把手工琴？做梦吧！！！！！！

qqqqqq · 发表于 2009-12-28 21:59:12

黄老师我们还是做管箱吧，琴就交给他们，管他电动还是手动。

yeesie · 发表于 2009-12-28 22:23:24

感动中......
2009,感动我的人,有你的名字!修修...

修理工 · 发表于 2009-12-29 08:18:37

几位大哥给点面子.就此打住.
我发这贴是和大家交流技术的.,毕竟在经济能力有限时自己做一些合理的工具是很不错的.CNC-镂洗--锯床--...........................不是谁都能买得起的!
感谢小黑做个电动锯子,我的一些指板也是他给加工品槽的.而做的这个手工的只是在特殊的时候使用.
黄老师那句BS不是针对的灰哥啊,管他是不是小弟也陪个不是.对不起了!

小黑_ · 发表于 2009-12-29 10:33:32

开玩笑的

何必介意呢。
大家都认识的，开开玩笑而已

二月 · 发表于 2009-12-29 17:00:13

这个厉害, 呵呵,要极其有耐心啊,

hj20023 · 发表于 2009-12-29 17:15:50

刚看到弓形锯把照片的时候.....让我想到了弹棉花的大家伙......以为修工改做棉花弹弓了....

SIGNATURE:---------------------------------------------------------------------------------
吉他及周边配件DIY制作技术交流群(纯技术群)
QQ群1:49476560(高级群)
QQ群2:13960518(新开群)

欢迎各位朋友加入!!!
交流技术,共创DIY美好明天

antonfung · 发表于 2009-12-29 20:43:12

[em21]

大哥，见识了，你不但木工行，金工也在行啊[em21] [em21]

abon330 · 发表于 2009-12-29 20:51:54

Nb的粉齿，啥时候帮我做一个

时在人 · 发表于 2009-12-29 21:07:40

修兄弟这脑子像山里的猴子-太活了。技术也是一流的呀。还有兄弟们不要理会那些教育家之类的话，有些人就那样，自己可能啥也不行，却只会教育别人，乱喷一气。合理的建议，善意的指教，我们会虚心接受的，DIY的兄弟们不是小气的，我们在这里发制作帖子，为的是和大家交流，相互提高，同时也对新手们有所帮助，是应该得到尊重的。像石器时代，修理工，小黑等兄弟能把自己辛苦付出所得的经验拿出来施惠于大家，说明他们不保守，不吝啬，行内的兄弟们理应效仿，学习。如果大家都能不吝交流，虚心探讨，那我们自然会共同提高的。

火速前行 · 发表于 2009-12-30 09:05:40

这活可不好干　要换我早就暴啦　哈哈！！
支持支持！～

琴头擦布 · 发表于 2009-12-30 10:49:48

顶修理工~~~~

ddelphi · 发表于 2009-12-30 21:43:24

手工技术也已经到达高阶段的人，随便做个工具都非常厉害~

GUITAR5211314 · 发表于 2009-12-30 22:01:02

有才,太有才了,支持

[em13]

Direct · 发表于 2010-3-4 11:55:53

永远支持修哥,实在太有才了!我是QQ群里的Kevin.z

d7740240 · 发表于 2012-1-11 21:43:34

师傅.请问锯条买来就是这么厚的么?还是你磨过?怎么磨的?谢谢
