自制无限延音拾音器成功了有图有真像

四度空间 · 发表于 2009-12-6 15:52:57

自制无限延音拾音器成功了 1弦声小其他还行

[ 本帖最后由四度空间于 2009-12-6 16:36 编辑 ]

四度空间 · 发表于 2009-12-6 15:57:44

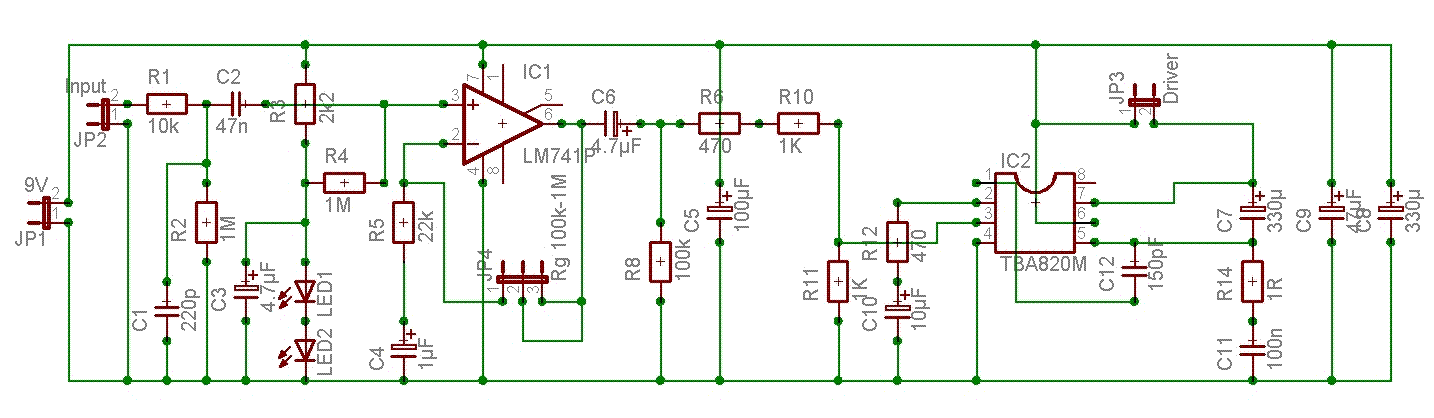

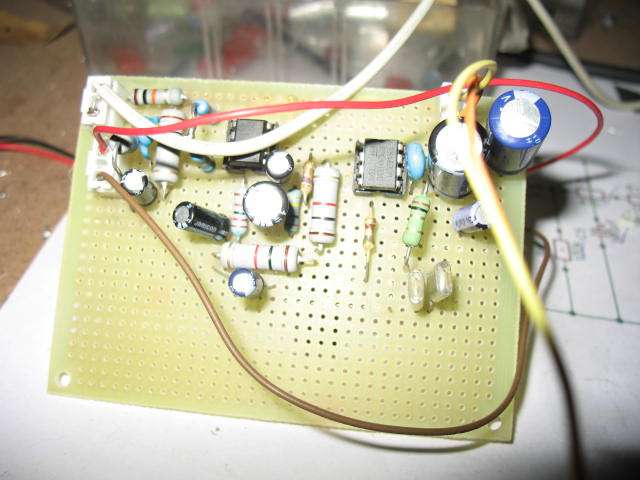

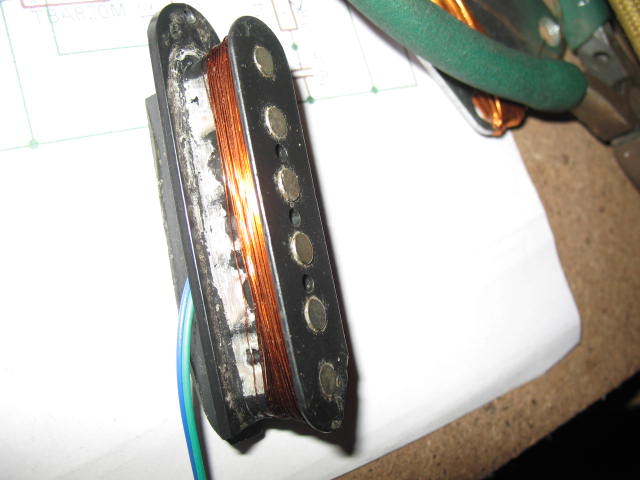

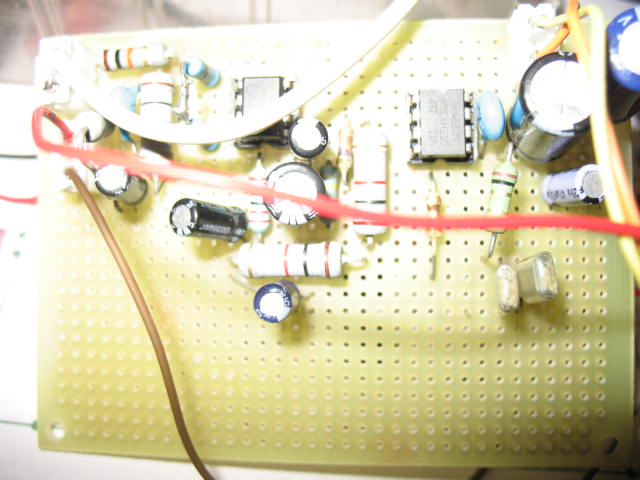

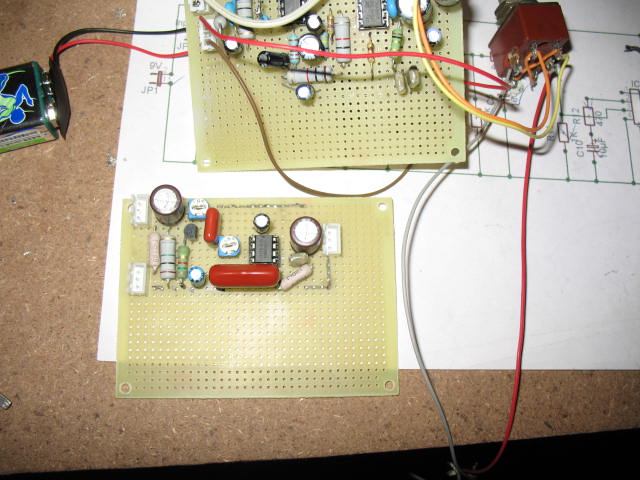

做了两个放大电路第一个用的红肠的电路没有买到合适的场效应管燥音太大没成功第二个用的是我发的图里的电路做的放大电路驱动器用的是酒拾音器改的把线颈改成0.21 的线颈缠了150圈左右阻抗是8欧
对原图做了一点改动输入信号正级和地之间并连了一个 0.047UF电容 LM741的第6脚和TBA820 的1脚之间串了一个电容330UF的不串电容的话功率太小

[ 本帖最后由四度空间于 2009-12-6 16:31 编辑 ]

四度空间 · 发表于 2009-12-6 16:03:32

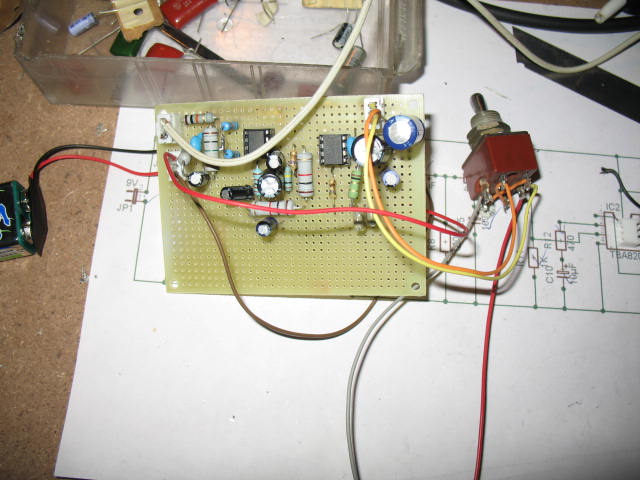

输入端JP4加一个开关

fizben · 发表于 2009-12-6 16:20:47

上个图吧

四度空间 · 发表于 2009-12-6 16:29:58

在找数据线找到了就传

四度空间 · 发表于 2009-12-6 16:33:55

............

才华横竖都溢 · 发表于 2009-12-6 16:35:56

额.....天书

srq · 发表于 2009-12-6 17:12:42

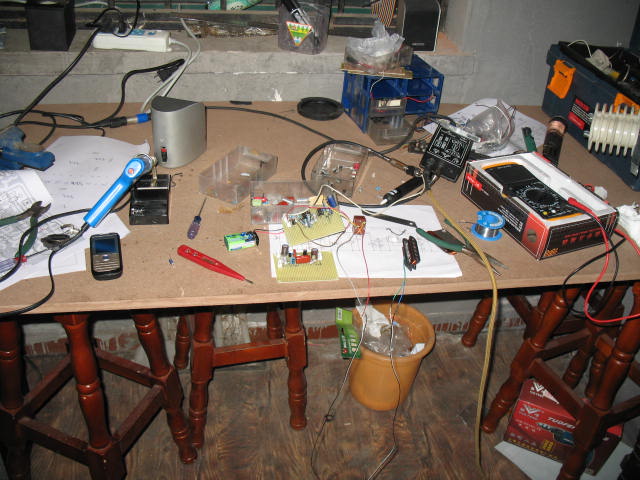

好牛逼的工作台，好牛逼的凳子

beyondwpscq · 发表于 2009-12-6 17:15:27

绕线器不错······

sj198411041211 · 发表于 2009-12-7 09:43:51

我始终觉得不应该用磁铁应该用磁导体~~~

红肠 · 发表于 2009-12-7 10:04:47

不错，看来兄弟比我实践的好多了，我就是闲得发来玩玩，然后就没再搞。
这个主要的问题就是放大器的功率问题，只要功率足够了就可以。
你的一弦声小的原因不详，可能是因为以下原因：
1.本身你琴的拾音器在拾取一弦声音的时候，声音就不大，好多琴都有这个问题
2.在一个就是你的驱动线圈，我觉得不应该用哪种6个柱的传统单线圈拾音器，换成粗铁条
3.好像驱动线圈后面不加磁铁就可以驱动了
希望你成功，呵呵

sj198411041211 · 发表于 2009-12-7 10:30:51

无线延音本身是利用电路产生电磁效应驱动琴弦震动极像随琴弦的来回震动而改变从而促进琴弦震动~~
如果加永磁体的话极像是固定不变的只会阻碍琴弦的震动~俗话讲就是把琴弦吸住了呵呵~~

红肠 · 发表于 2009-12-7 11:05:08

楼上说的在理

evil512 · 发表于 2009-12-7 12:49:38

lz 你做的模式切换快吗？？

四度空间 · 发表于 2009-12-7 17:49:36

还不理想噪音太大在泛音模式的时候高频有噪音要把琴上的音色钮关上才行还有就是驱动器做的不好我也想做刀条的但没有材料还有我现在的驱动器如果没有磁铁就不能产生无限音

wuxiaojia123 · 发表于 2009-12-7 19:05:24

非常强大啊。

四度空间 · 发表于 2009-12-8 10:30:36

原帖由 wuxiaojia123 于 2009-12-7 19:05 发表
非常强大啊。

弦之声朋友我想请你帮我把这电路做成PCB

z-raymond · 发表于 2009-12-14 11:53:48

好样的啊，我也做看

四度空间 · 发表于 2009-12-14 18:32:32

原图纸不用改 JP4用一个1M的可调电阻就行

kanewang · 发表于 2009-12-29 12:01:19

呵呵，，，有看刀条PU驱动器啊

四度空间 · 发表于 2009-12-29 20:03:01

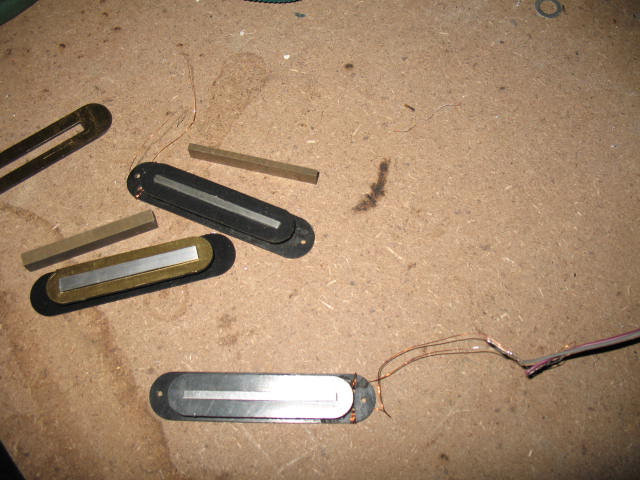

新做的驱动器

发条橘子真 · 发表于 2010-1-5 20:57:50

结果呢？？？？？

miaobaoquan · 发表于 2010-1-17 07:04:56

yaopeng8701 · 发表于 2010-1-18 01:23:17

老邹近来研究的怎么样了

胡增强 · 发表于 2010-1-23 14:34:52

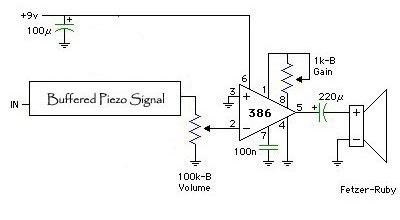

无限延音我也做过，09年花了半年时间研究它，试了好多IC还是386好用，LZ的图我也有，但是相对复杂了，大家如果真想做就用386在电源和输出脚加两电容就行，最简单的无限延音，而且功耗小，如果要控制的话就在输入和18脚间各加两电位器，其他就是开关和切换的问题了，关于前级放大其实跟拾音器本身有关系的，拾音器输出功率大的话前级有没有都没关系，我用过单的和双的做过比较......
至于要做得跟FERNANDES原装那样切换灵敏的话就不是一个电路的问题了，跟琴体本身也有很大关系的，DIY始终只能是DIY我试过不下十种方法，所谓的噪音大啸叫切换反应慢都看过，最后想明白了，及时把原装的电路拿过来做也不一定能做到原装的效果，上个简单点的大家可以玩玩吧....

[ 本帖最后由胡增强于 2010-1-23 14:44 编辑 ]

ljylw2003 · 发表于 2010-2-20 15:36:42

buffered piezo signal是什么意思?

吸纯氧自杀 · 发表于 2010-2-20 16:30:24

装进琴里没有?

七杀殛翎 · 发表于 2010-2-20 17:02:32

1acrimosa · 发表于 2010-2-20 17:18:10

牛人无数啊= =

hbyszn · 发表于 2010-2-27 20:34:59

提示: 作者被禁止或删除内容自动屏蔽

隋艺 · 发表于 2010-2-28 17:41:57

原件啥的都是在哪买的？
磁铁好买吗？

ch107944566 · 发表于 2011-9-20 20:59:18

做出来的东西可以无限延音了，就是拿着线圈在指板那里可以完美使用，只要稍稍靠近拾音器就会噗噗乱叫，请问高手怎么解决？。要保持大概30cm的距离才不会叫，所以现在没法把它装进去

myguitar1 · 发表于 2011-9-21 11:14:00

调整放大电路的增益试试呢，让他功率输出小点

ch107944566 · 发表于 2011-9-26 18:50:12

谢谢！我去试试

myguitar1 · 发表于 2011-9-27 09:30:47

别忘了来说试了的结果或者你最终解决后的结果哦

ch107944566 · 发表于 2011-9-28 20:40:40

成功了！。只是不知回授的倍频怎么弄，是接了一个开关让它线圈反接的，正反接真有区别，不过一种接法是低把位原音，高把位变泛音，另一种接法就哪里都是泛音了，不过和第一种出来的因不同。。总的来说1/2的，1/3的，1/4的，1/5弦的泛音都有出来，具体看弹的把位高低。。。凑合能用，只是只能拿在手上，没法装进琴里。。自己不敢挖琴啊，我一把JEM555

myguitar1 · 发表于 2011-9-29 10:17:38

你把驱动器的图片和结构发上来看看呢，我也马上做驱动器，打算照国外一个网站的做法，线圈只有3mm宽……

对我自己来说，我做出来就只要原本的声音延长就行，泛音我不打算要啊

去我的帖子讨论吧，我也开了一贴

[ 本帖最后由 myguitar1 于 2011-9-29 10:22 编辑 ]

ch107944566 · 发表于 2011-9-30 19:52:06

myguitar1 · 发表于 2011-10-3 19:23:10

要详细点的才行，线圈高度是多少？

ch107944566 · 发表于 2011-10-14 19:29:47

0.25的线，什么是线圈高度呢？？？
