自制木吉他音箱

jngjc · 发表于 2009-3-10 09:23:02

前几天，我淘宝买了一个40瓦的雅马哈吉他音箱，试试感觉效果很一般，失望！于是，打开音箱内部看了看，哈哈，更加失望（厂家可能出于成本考虑）。于是就产生了自制吉他音箱的想法，正在自作中。。。。。。
准备工作的照片随后发。。。。。。

liangjian0 · 发表于 2009-3-10 09:28:07

是不是真的啊

换装小游戏

jngjc · 发表于 2009-3-10 09:29:48

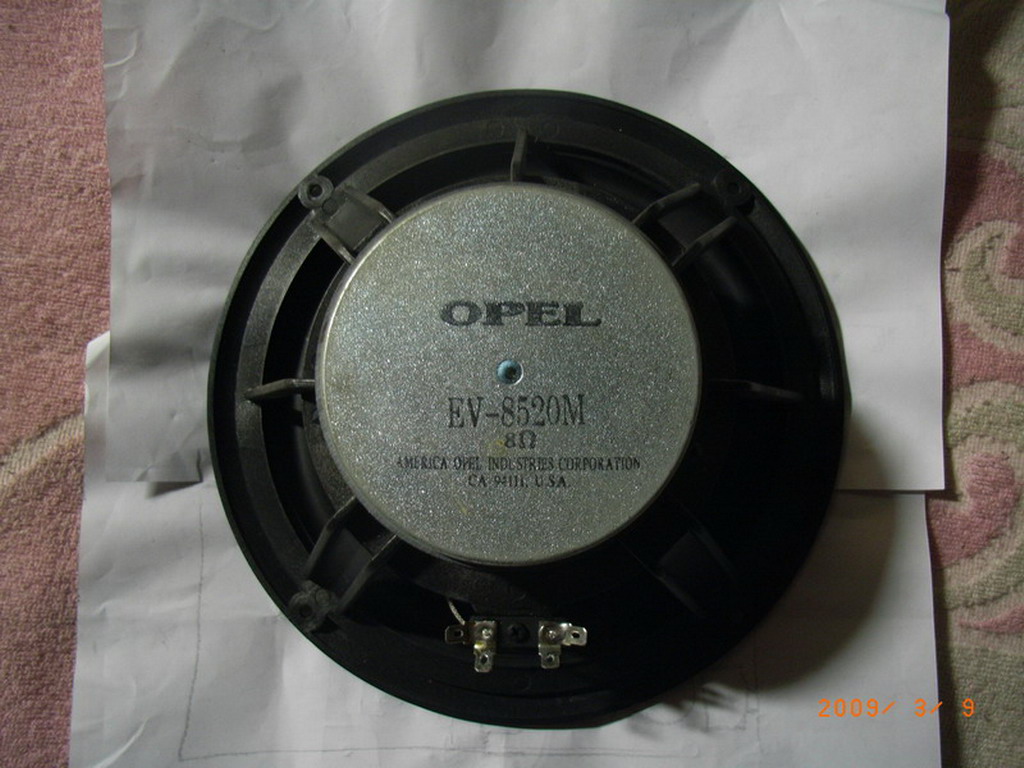

图片来了！

jngjc · 发表于 2009-3-10 09:34:18

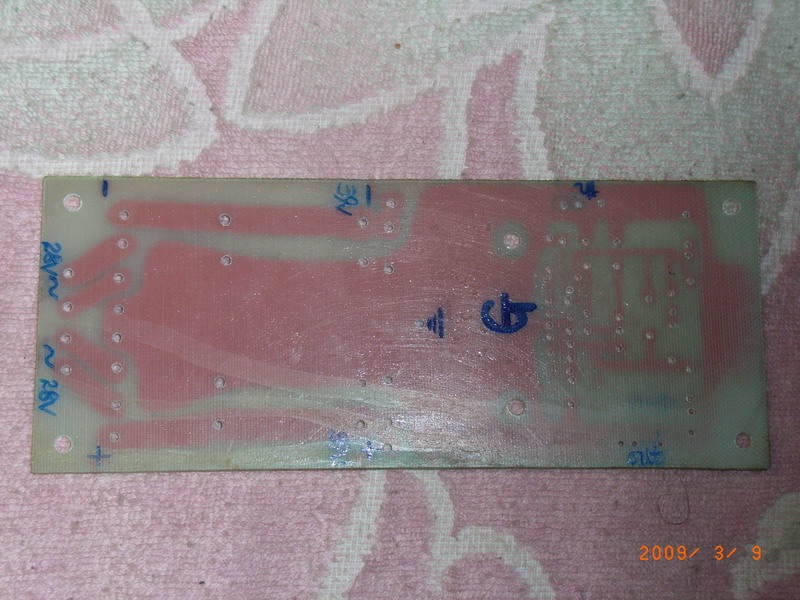

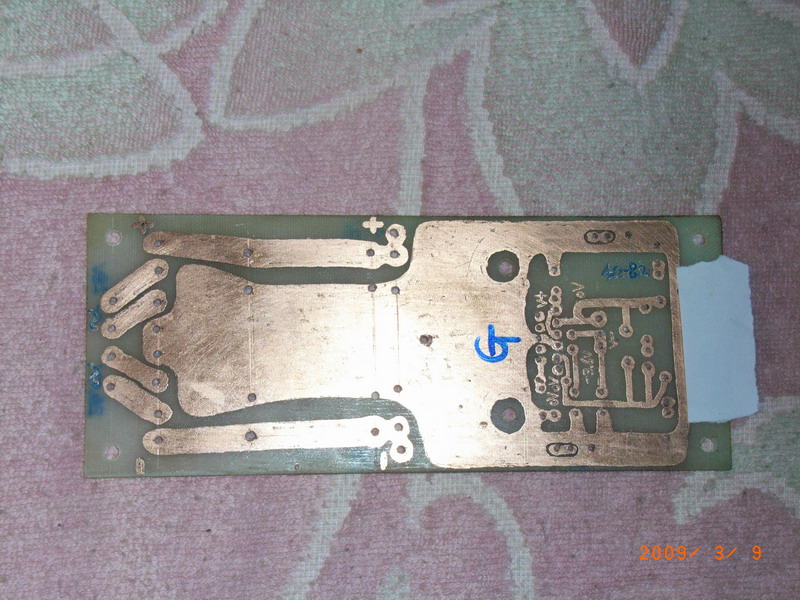

自制的功放板

jngjc · 发表于 2009-3-10 09:36:37

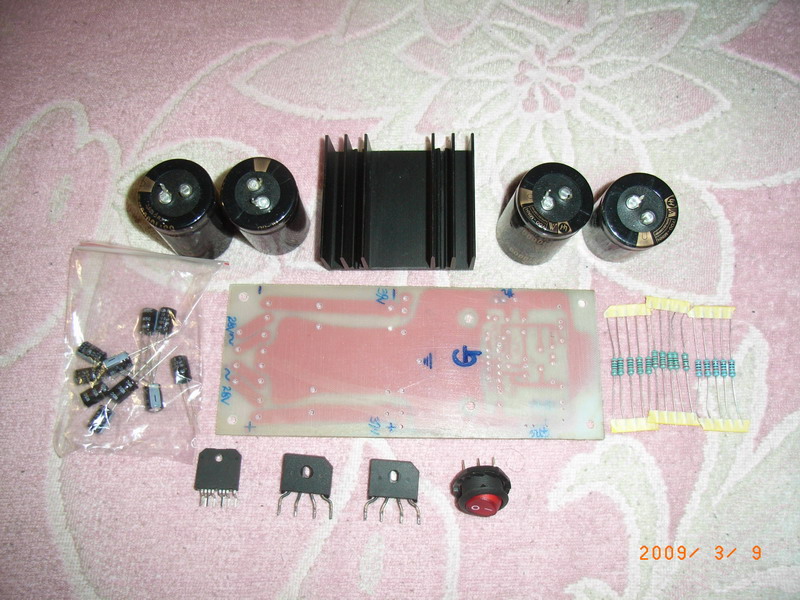

所需元器件如下：

拉斯科尔尼科夫 · 发表于 2009-3-10 09:38:51

LZ很有DIY的精神，，，

高中时代我也自己折腾过电子元件，，，

呵呵，不过那效果不敢恭维，，音色只能用“能响”来形容，，，

祝你成功！

383495563 · 发表于 2009-3-10 09:39:03

顶你，我也是电子系的，功放都焊过几十台。顶DIY啊。

jngjc · 发表于 2009-3-10 09:39:22

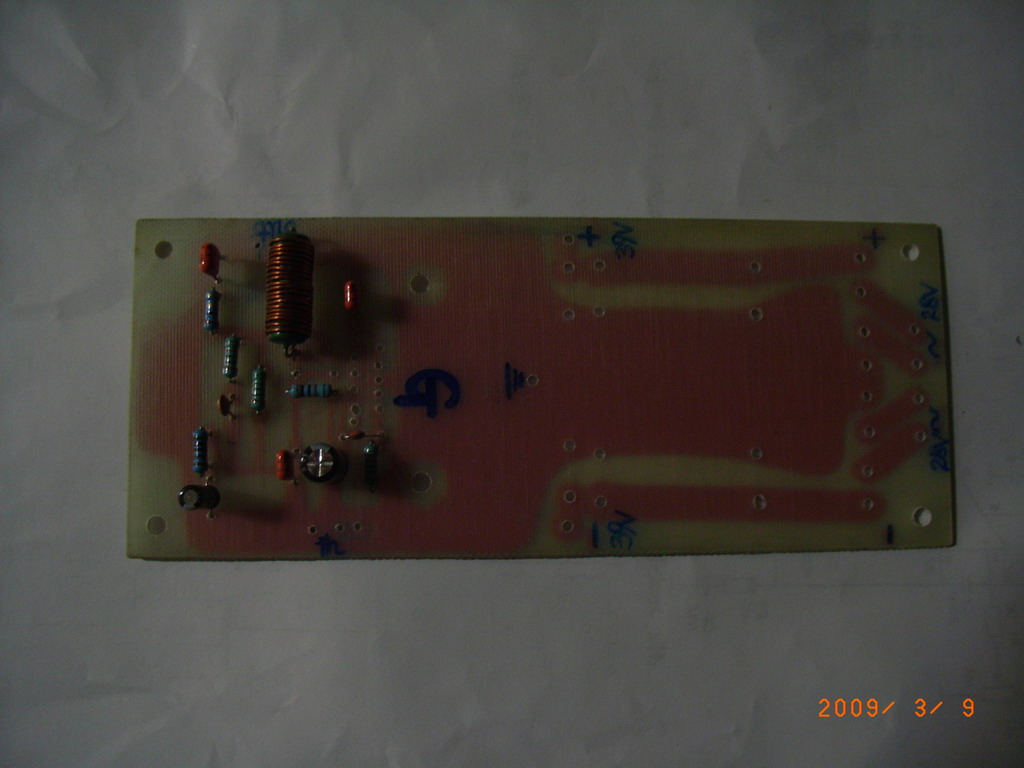

哈哈，功放正焊接中。。。。。。

383495563 · 发表于 2009-3-10 09:41:03

之前的板是用5532运放吗？楼主是打算DIY个1876进去吗

jngjc · 发表于 2009-3-10 09:41:26

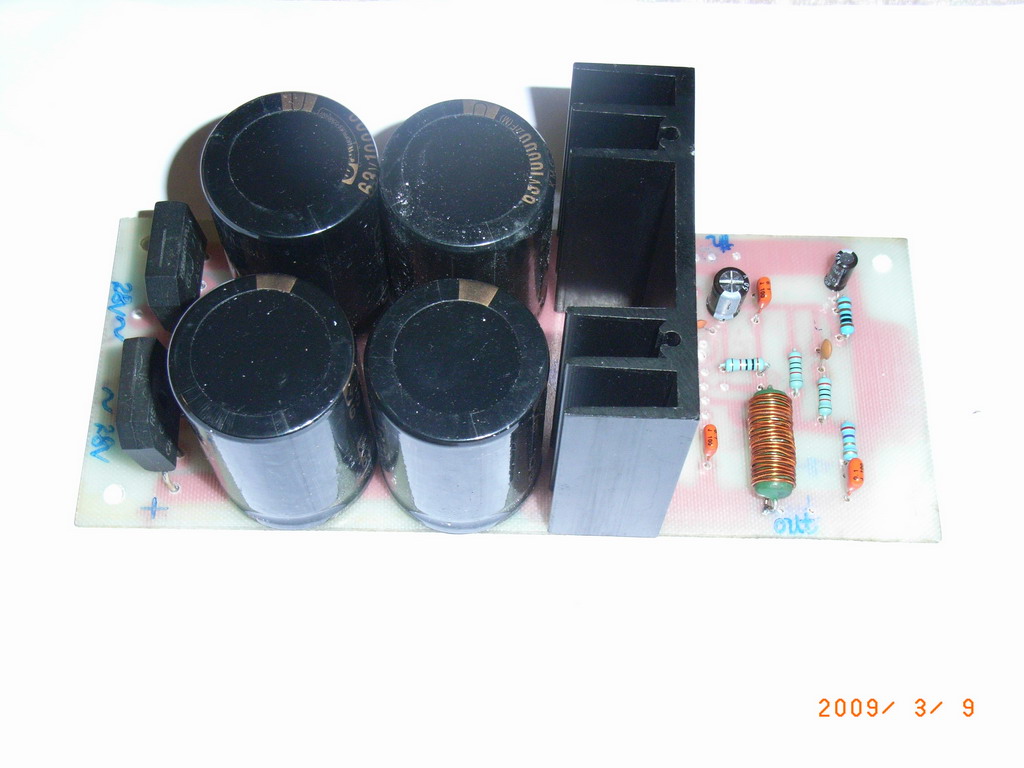

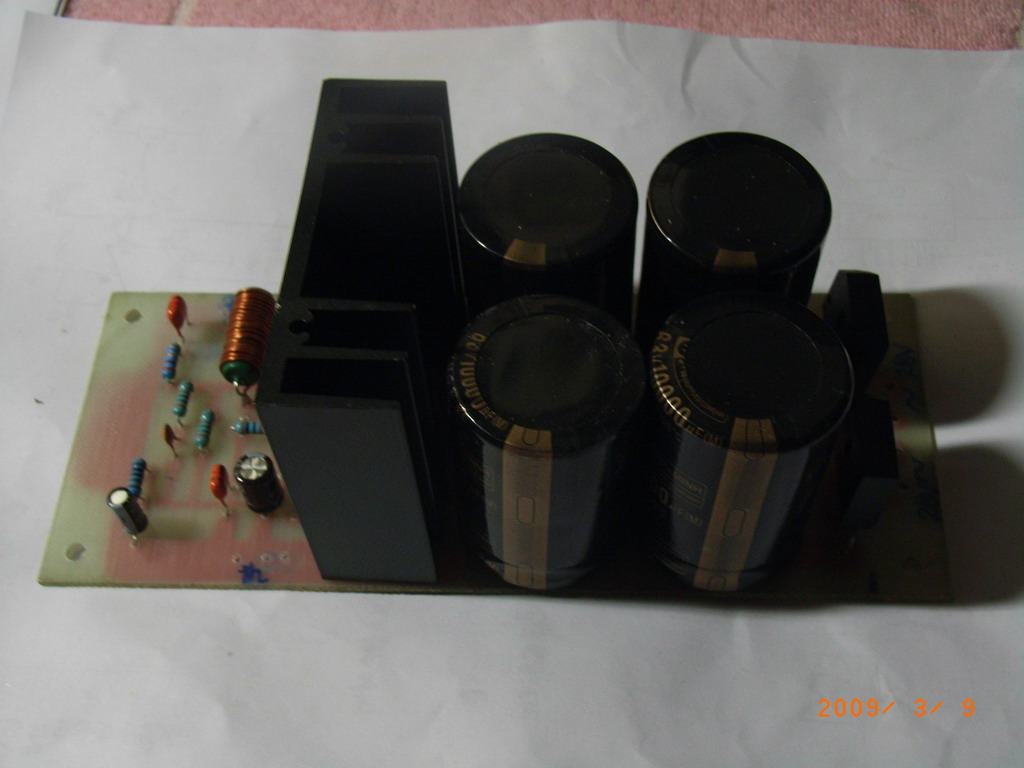

哈哈，功放焊接完毕！

jngjc · 发表于 2009-3-10 09:45:23

原帖由 383495563 于 2009-3-10 09:41 发表
之前的板是用5532运放吗？楼主是打算DIY个1876进去吗

哈哈，OP27/OP275比5532好很多啊！1876是双声道啊，吉他音箱不适合！我用的要比1876高几个档次的。

况且，1876才20瓦的功率，远远达不到我的设计要求啊！

[ 本帖最后由 jngjc 于 2009-3-10 09:53 编辑 ]

guitarchina人 · 发表于 2009-3-10 09:50:41

o(∩_∩)o...哈哈，楼主正人才！俺也曾搞过这些东东。

jngjc · 发表于 2009-3-10 09:51:21

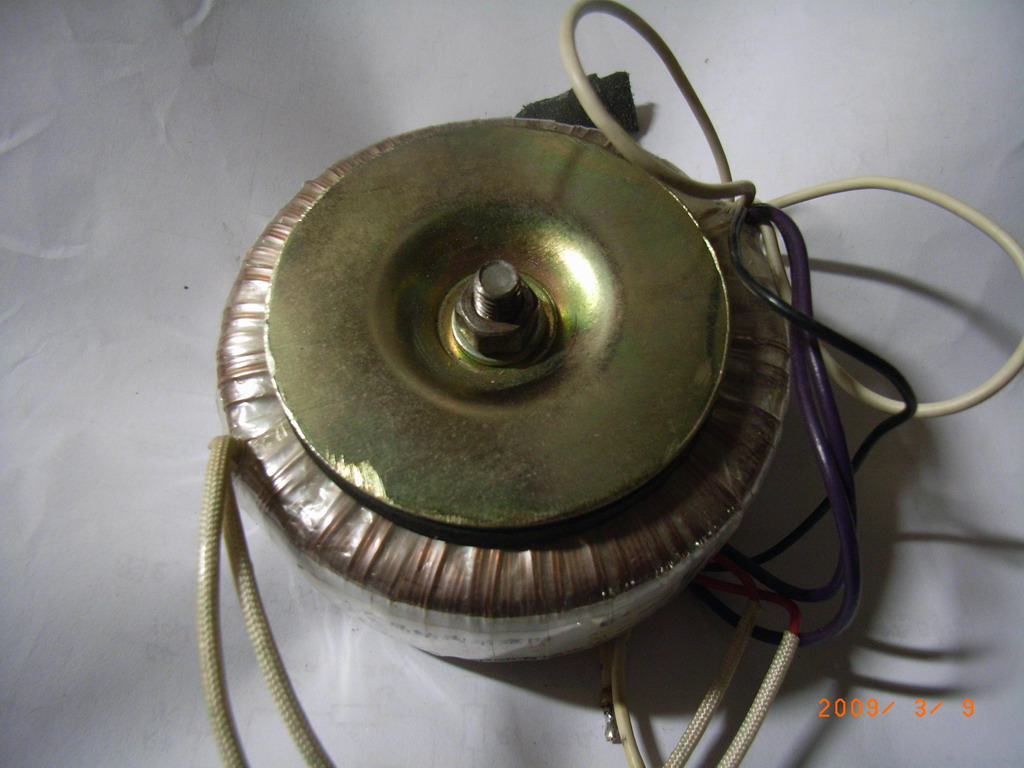

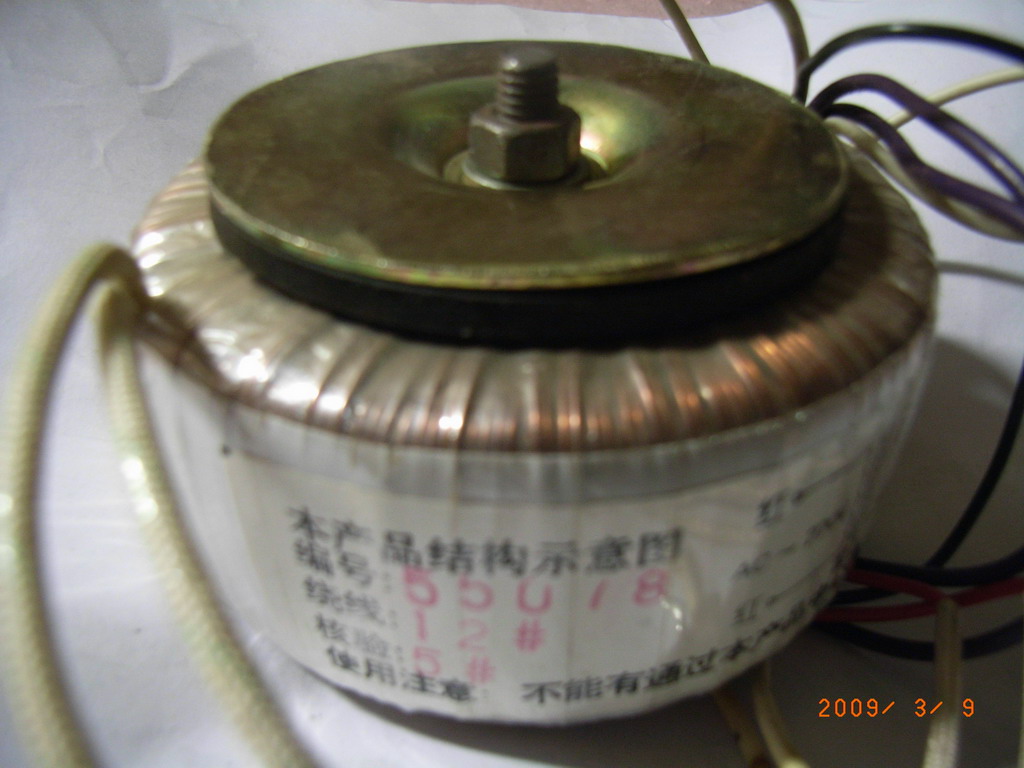

哈哈，电源部分：300瓦的环形变压器！

383495563 · 发表于 2009-3-10 09:52:31

原帖由 jngjc 于 2009-3-10 09:45 发表

哈哈，OP27/OP275比5532好很多啊！1876是双声道啊，吉他音箱不适合！我用的要比1876高几个档次的。

...我听你说音色很不好，所以我想最多就5532那些...对了，那块不是1876，是什么？单声道？大概多少钱？还有那块PCB板是自己腐蚀的还是哪里弄来的？这么简单的电路怎么不用万能版直接解决？我也有兴趣DIY这个东西，但一直不敢动手，普通的功放我实在焊得多了，什么2SC/A5200 1943那些焊得最多...之前想动手搞吉他音箱，但又听说什么前级不一样的说法，又不说清楚哪里不一样了，搞我都没敢动手

还有我看变压器150瓦就非常非常足够了，拿个300瓦的牛牛出来干什么...

[ 本帖最后由 383495563 于 2009-3-10 09:56 编辑 ]

jngjc · 发表于 2009-3-10 09:56:36

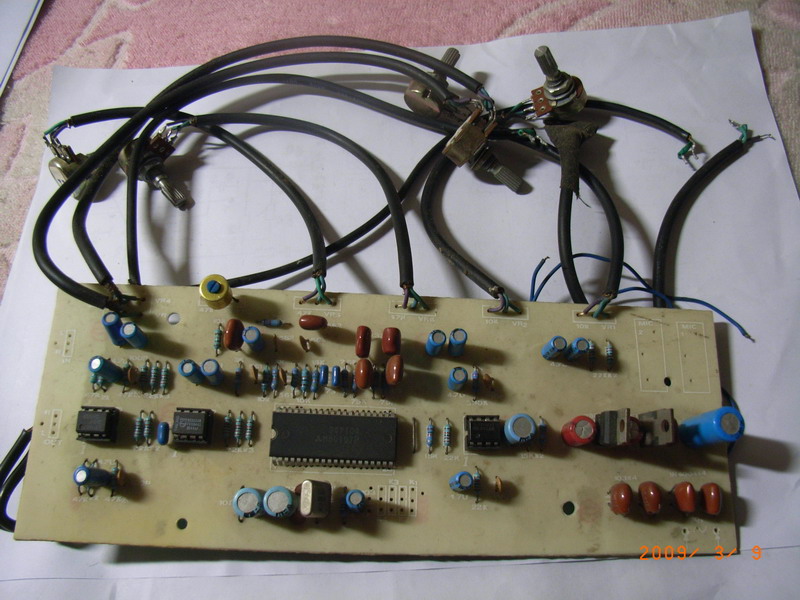

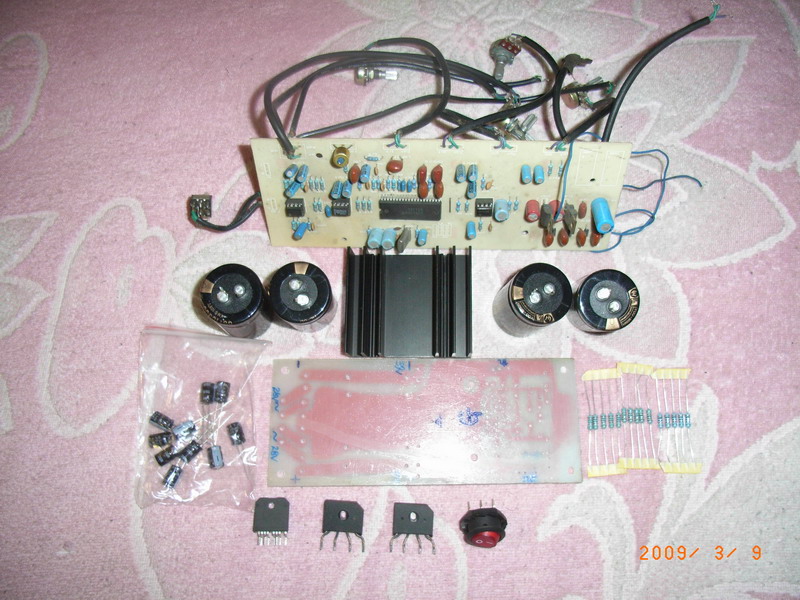

吉他音效板，我的这个可以同时接两把吉他

，两个人一起弹吉他的感觉真好！

听自己的心跳 · 发表于 2009-3-10 09:59:28

自制？很牛！

jngjc · 发表于 2009-3-10 10:00:30

原帖由 383495563 于 2009-3-10 09:52 发表

...我听你说音色很不好，所以我想最多就5532那些...对了，那块不是1876，是什么？单声道？大概多少钱？还有那块PCB板是自己腐蚀的还是哪里弄来的？这么简单的电路怎么不用万能版直接解决？我也有兴 ...

变压器的设计是要考虑功率余量的，一般要按实际功率的3－5倍设计！我的功放板是80瓦啊

jngjc · 发表于 2009-3-10 10:06:55

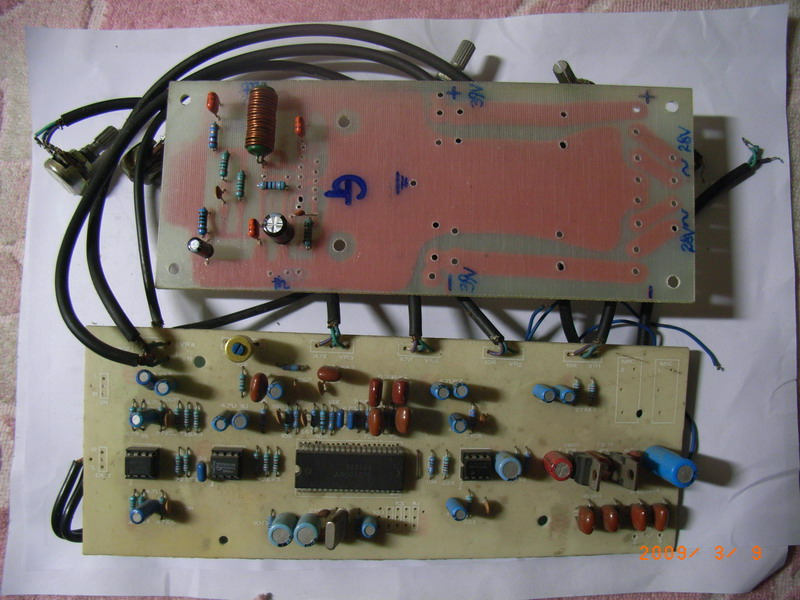

吉他音箱的线路部分！

jngjc · 发表于 2009-3-10 10:11:16

前级放大集成电路比较好的有：AD827 OP275 OP27 L1075等等等等，美国AD和OP系列的普遍音色比较好、性能指标高！

383495563 · 发表于 2009-3-10 10:18:29

你买那个1万微法的电容是多少钱一个的？

jngjc · 发表于 2009-3-10 10:20:50

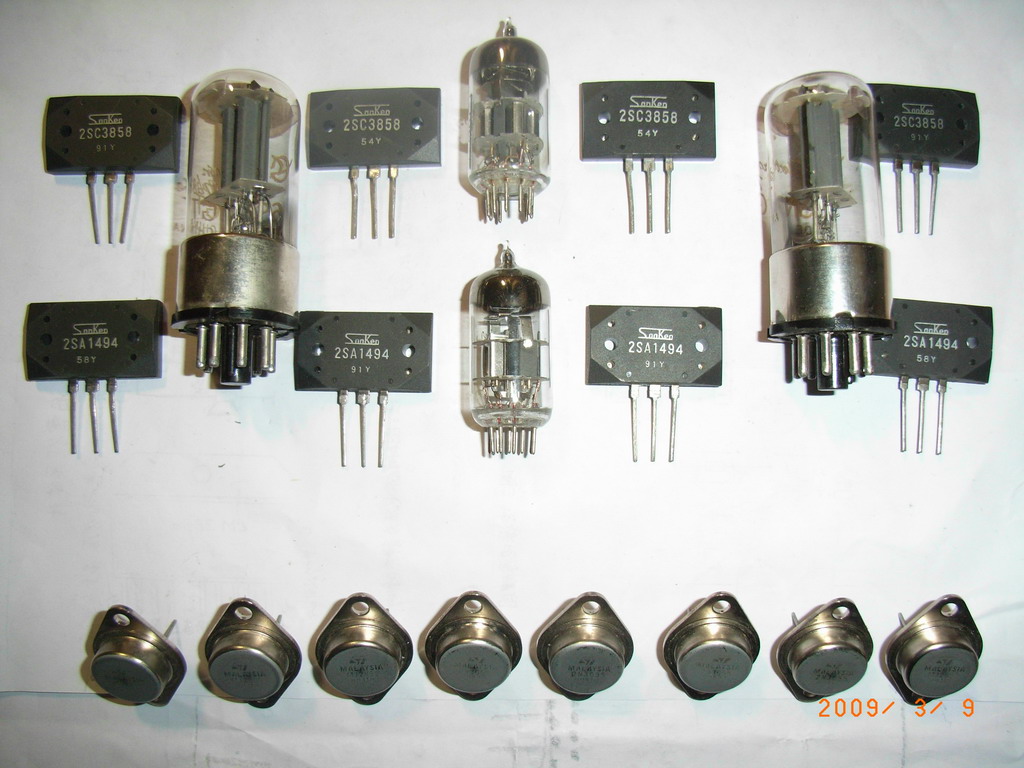

哈哈，秀一些与本吉他音箱无关的内容：

这是我多年前做功放剩下的一部分元器件！

一不拉稀莫为奇 · 发表于 2009-3-10 10:24:29

lz强淫

fnyls · 发表于 2009-3-10 10:26:35

LZ太牛了，很专业，强人呀！！！祝LZ早日完工！！！

jngjc · 发表于 2009-3-10 10:26:53

原帖由 383495563 于 2009-3-10 10:18 发表
你买那个1万微法的电容是多少钱一个的？

63V 10000UF的大电解是韩国三和牌的，15元一个。
哈哈，我手里的日本红宝石、黑金刚、ELNA的我没舍得用。是我做甲类功放和电子管功放用的！哈哈，好钢用在刀刃上。

quakejc · 发表于 2009-3-10 10:32:19

属于精华帖~~~加油！

383495563 · 发表于 2009-3-10 10:36:52

原帖由 jngjc 于 2009-3-10 10:26 发表

63V 10000UF的大电解是韩国三和牌的，15元一个。
哈哈，我手里的日本红宝石、黑金刚、ELNA的我没舍得用。是我做甲类功放和电子管功放用的！哈哈，好钢用在刀刃上。

我买电容被宰了...跟你的一样，100块买了4个....疼..................

用过，觉得红宝石最好了...但也贵
上面的三肯管做个甲乙类也不错...我也做过这个管，电子管倒是没接触过

jngjc · 发表于 2009-3-10 10:37:15

原帖由 quakejc 于 2009-3-10 10:32 发表
属于精华帖~~~加油！

多谢版主！

jngjc · 发表于 2009-3-10 10:45:59

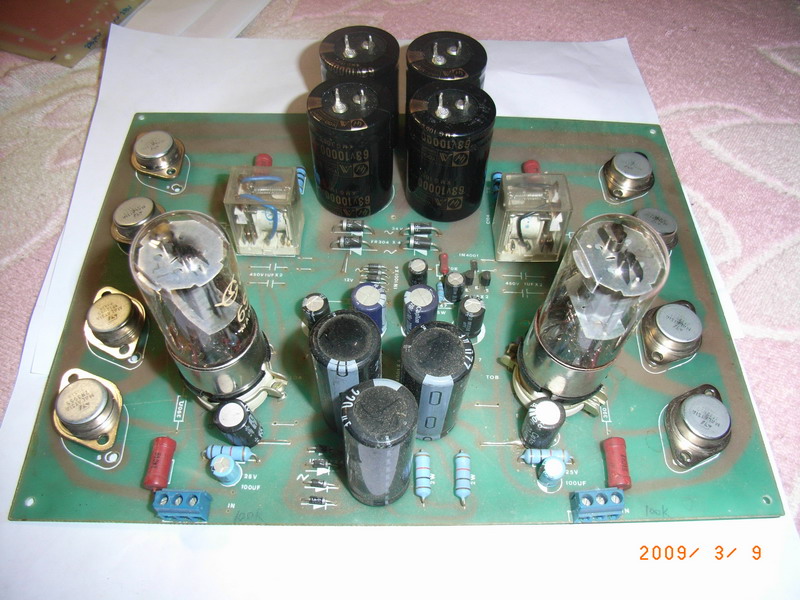

这是本人自制的甲类放大器。一共两套。这是一套备用的功放板。另外一套正在使用，已经为我服务十几年了，音色醇厚、胆味十足！

静态电流1A,发热量巨大，电费很高，但是音色非常好！值。

guitarchina人 · 发表于 2009-3-10 11:08:28

大块头电子管现在的电路板基本见不到了，不过在国有企业里的某些国产产品上还有，没想到楼主竟然还有。

jngjc · 发表于 2009-3-10 11:11:03

原帖由 guitarchina人 于 2009-3-10 11:08 发表
大块头电子管现在的电路板基本见不到了，不过在国有企业里的某些国产产品上还有，没想到楼主竟然还有。

国产曙光牌的

，哈哈，这是我十几年前的存货。
四川的曙光牌、北京的北京牌是国产最好的电子管了，属于军工产品！
但是，最好的电子管还是美国和前苏联生产的军用品。

[ 本帖最后由 jngjc 于 2009-3-10 11:20 编辑 ]

jngjc · 发表于 2009-3-10 11:59:33

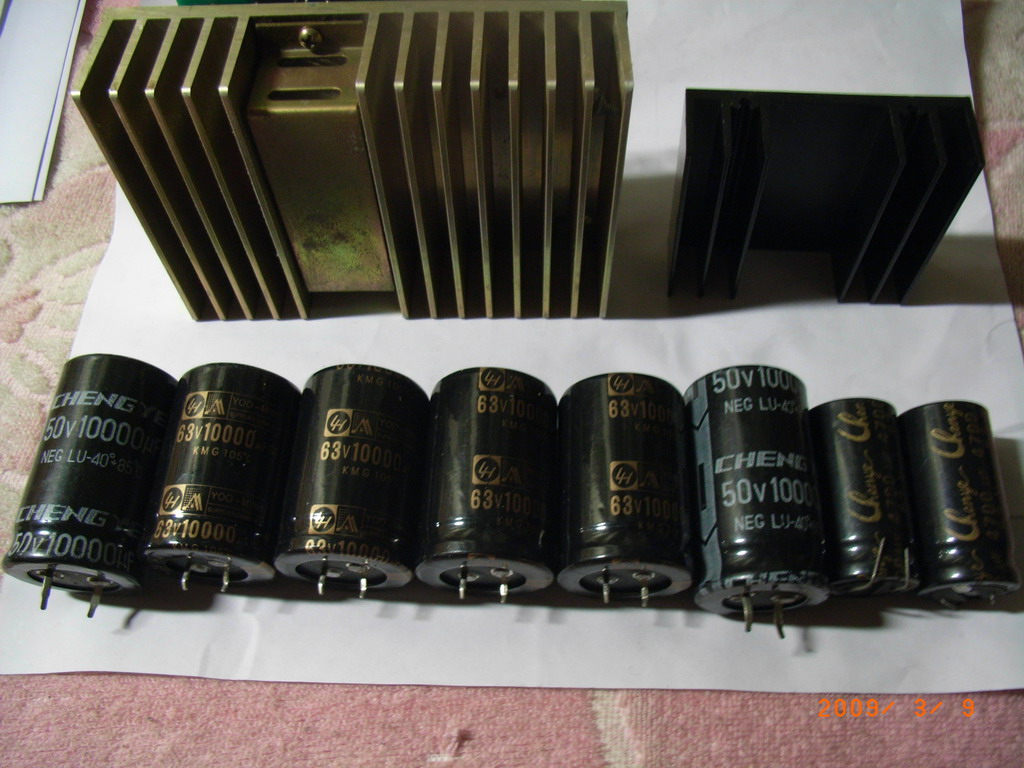

部分散热器和大电解。

jb7878520 · 发表于 2009-3-10 12:01:30

要是来个木吉他自制更好哈哈////HA好象也应该去DIY板发一下帖！

jngjc · 发表于 2009-3-10 12:02:38

原帖由 jb7878520 于 2009-3-10 12:01 发表
要是来个木吉他自制更好哈哈////HA好象也应该去DIY板发一下帖！

你应该去试试看！

jngjc · 发表于 2009-3-10 12:19:14

http://bbs.guitarschina.com/thread-759740-1-1.html

哈哈，改了个电箱琴，就必须再有一个吉他音箱。

看来，我是越陷越深了！
不知道下一步又要DIY什么了。。。。。。

jngjc · 发表于 2009-3-10 13:00:39

http://bbs.guitarschina.com/thread-759740-1-1.html
大家看看这个：木吉他加装拾音器！

jngjc · 发表于 2009-3-10 13:23:09

原帖由 383495563 于 2009-3-10 10:36 发表

我买电容被宰了...跟你的一样，100块买了4个....疼..................

用过，觉得红宝石最好了...但也贵
上面的三肯管做个甲乙类也不错...我也做过这个管，电子管倒是没接触过

山肯大功率管必须使用大电流工作，才会有好的音质和音色。

最好是让它工作在甲类状态下。

jngjc · 发表于 2009-3-10 13:41:53

一个功放音质的好坏，和整个电源部分的素质有很大的关系。我建议大家在做功放的时候，一定要多在电源部分下功夫。
本吉他音箱的功放光电源部分就占了很大的比重，就是考虑到这个因素。

布鲁麦 · 发表于 2009-3-10 22:40:40

这样就完了？还没上成品呢。

jngjc · 发表于 2009-3-10 22:55:01

原帖由 布鲁麦 于 2009-3-10 22:40 发表
这样就完了？还没上成品呢。

哈哈,没完啊,早呢!准备用中密度板做音箱呢

jngjc · 发表于 2009-3-11 07:57:28
