手痒了 BUCKETHEAD KILLSWITCH 改装手记含两种吉他

wwbenhh · 发表于 2008-5-5 21:28:05

看这段时间好几个兄弟都想搞 BUCKETHEAD KILLSWITCH 的断音装置，我觉得这个确实是个简单易行的好DIY项目

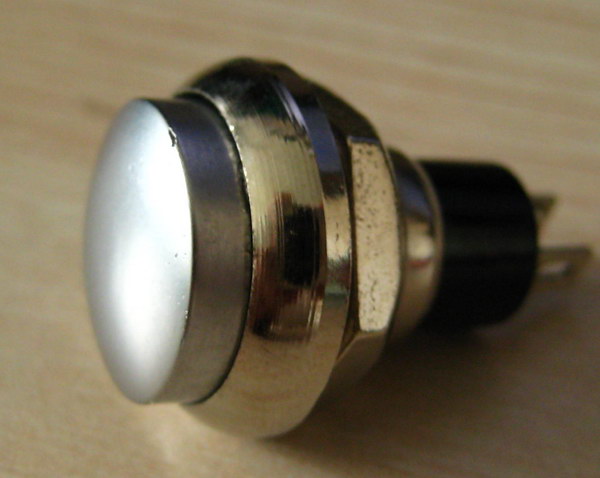

手痒了，正好手上又有个可用的开关（常开不自锁型），于是今晚放下课题，速战速决，不多说了开始上图

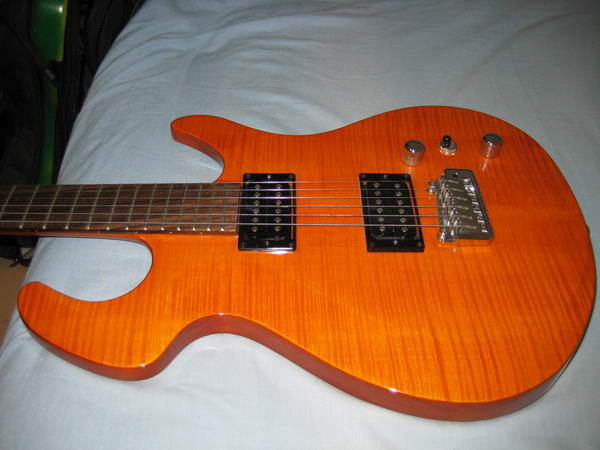

由于对自己的手艺有足够的自信，首先决定拿自己刚买不到一个月的新琴开刀（parker PC）超好的手感，功能强大，两千六
的价格也很合适

wwbenhh · 发表于 2008-5-5 21:31:48

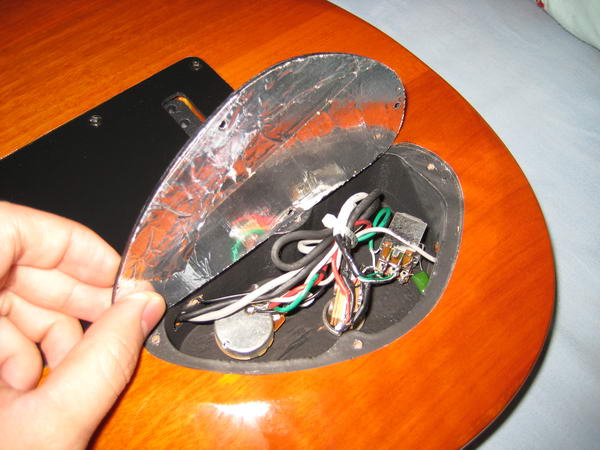

先打开后盖，让大家一睹为快
这琴的屏蔽做的很出色，在切单的情况下也没有电流噪声，内壁导电黑漆屏蔽

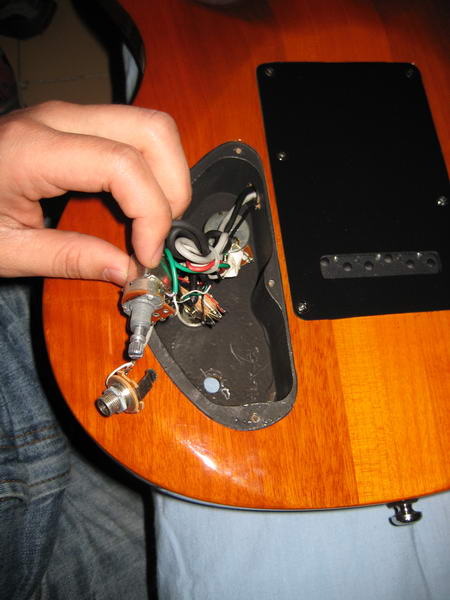

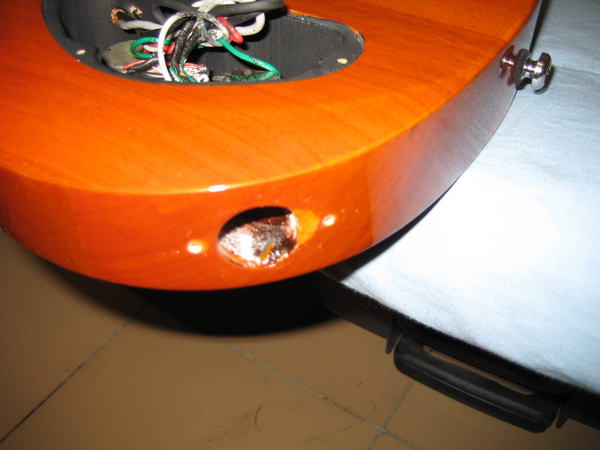

输出孔也卸了

koy2012 · 发表于 2008-5-5 21:32:46

全程跟踪...........琴这么便宜???^17

x17 · 发表于 2008-5-5 21:33:48

还有呢~~~~~~~~~~~

wwbenhh · 发表于 2008-5-5 21:35:05

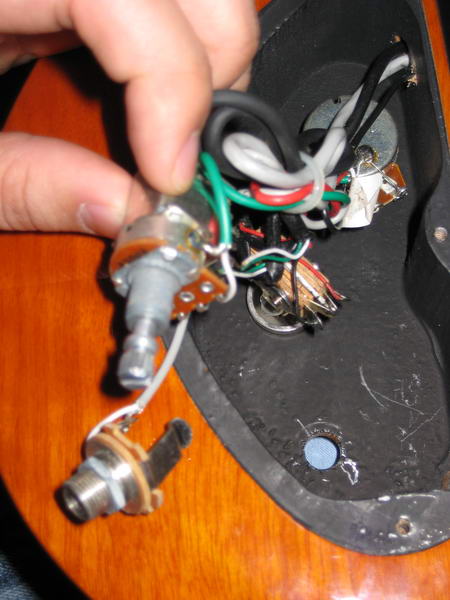

抽出输出插头时受到了切单兼音色扭的干涉，于是开始卸这个扭

wwbenhh · 发表于 2008-5-5 21:36:43

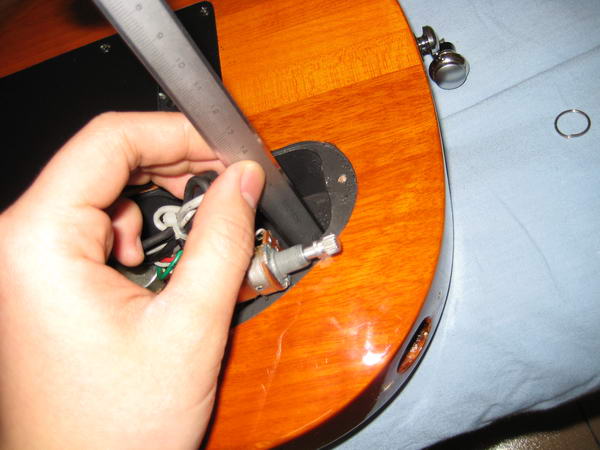

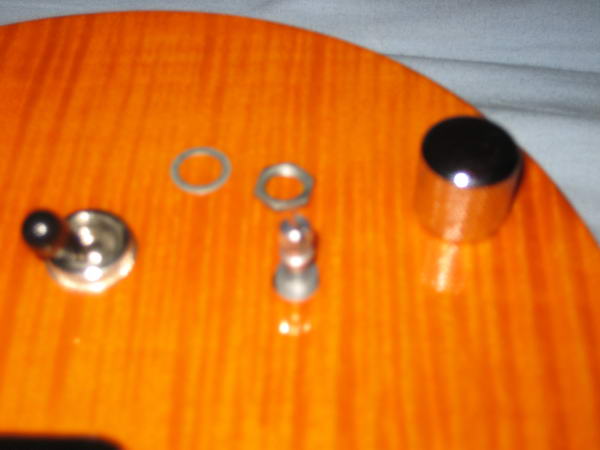

别急哈哈，下面我要做的是量量这个琴帖面的厚度

lovencj · 发表于 2008-5-5 21:39:23

sofa！看看！

wwbenhh · 发表于 2008-5-5 21:40:02

一个意想不到的问题发生了，我的琴贴面的厚度有整整5mm，而我手上的开关的螺纹总共才5mm，这样我装上岂不是不能拧了

月亮落沙 · 发表于 2008-5-5 21:43:29

这东西其实用途不大，装了之后可能会对琴造成的改动而后悔，其实是个很简单的短路开关，没必要那么神秘，还有它的独立名字？算了，最好别改，如果改，也可以做一个外置的，在线上做工夫，别在琴上做工夫。

lovencj · 发表于 2008-5-5 21:45:16

把贴面挖点去，不就好了，呵呵！

wwbenhh · 发表于 2008-5-5 21:46:15

顿时两眼发黑，天旋地转，难道今天要收工了？辛苦白拆了这么久？下次还去电子市场费尽淘开光，还要找螺纹长的？我不愿意这样
我也不愿意看到大家出现类似的问题，如果是木贴面的琴估计都薄不了，但是---------
fender式样的带护板的琴，护板就没有多厚了，顶多3mm
于是及其迅速的拆我的老伙计了，一把99年的国产老星辰

wwbenhh · 发表于 2008-5-5 21:47:40

我不是木工，手上的工具不够挖贴面的，我也不愿耗这个精力

wwbenhh · 发表于 2008-5-5 21:53:12

上面是回复楼上兄弟的
这里继续
我在没有完全拆开琴弦的情况下拿出了护板

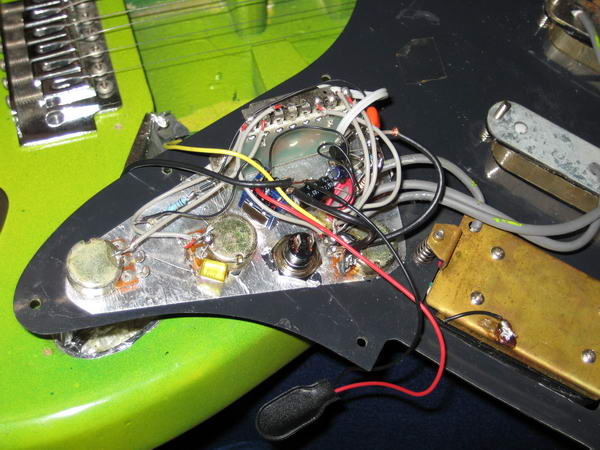

这个琴曾经被我重新喷过漆，装过内置的super hard on，加过完整的屏蔽
现在打开，往事一幕一幕:)

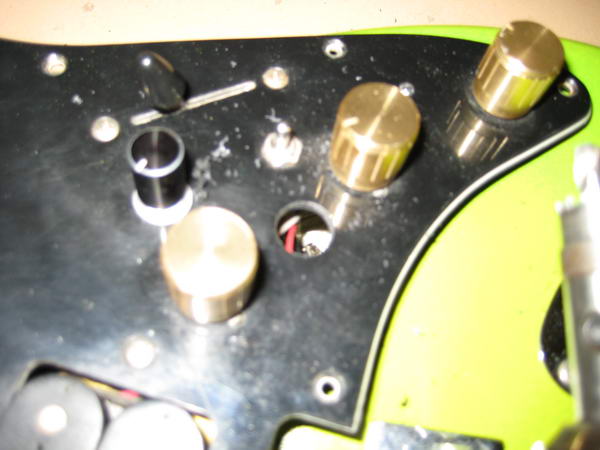

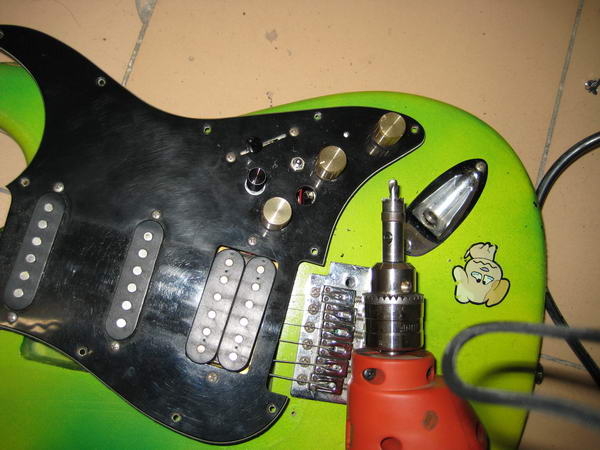

准备开孔了，我的开关螺纹是M12的，12的孔推荐大家使用开孔器，会轻松很多


x17 · 发表于 2008-5-5 22:01:36

^13 ^13 ^13 ^13

wwbenhh · 发表于 2008-5-5 22:02:36

接下来装好开关，开始焊线了，就是把新装上开关的两个点和琴的输出插口的两个点并联上就是了
可以直接焊到输出插孔的焊片上，也可以顺藤摸瓜从输出线上找到裸露的两个点，我是直接并在我的super hard on 的直通开关输出上

非常之简单！！！

装好开关

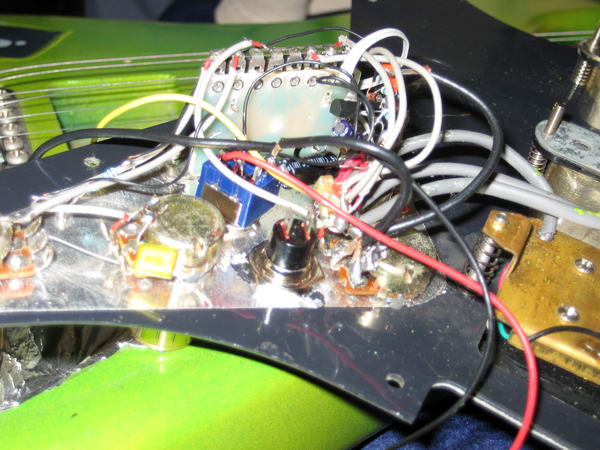

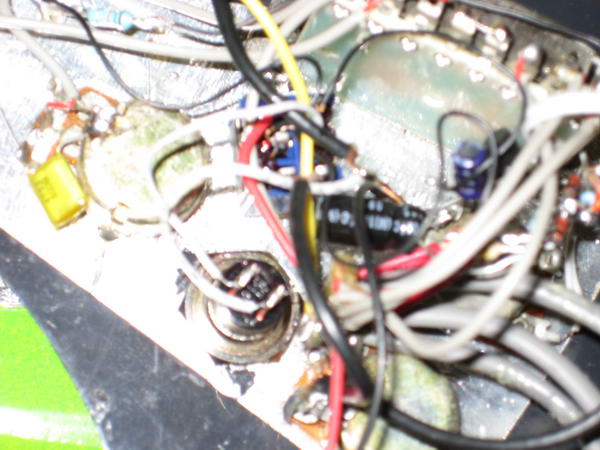

焊线

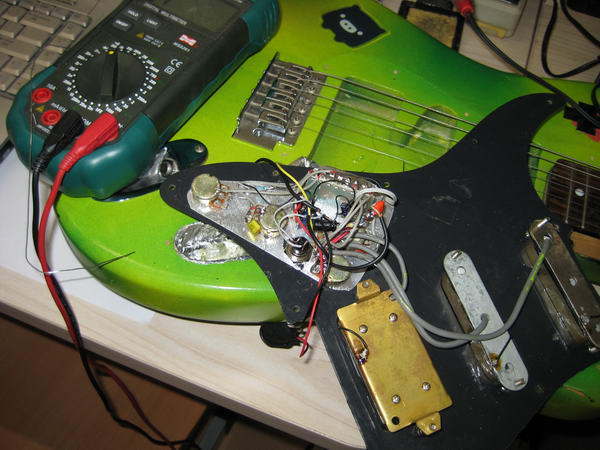

检查一下有没有短路，和该短路时有没有没断路

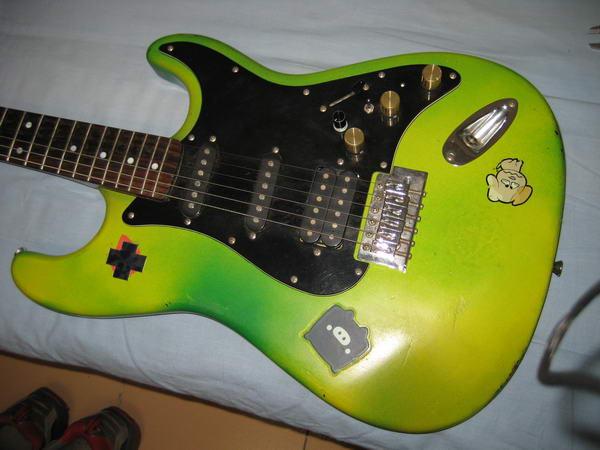

迅速装回，大功告成，录音去了，一会见

wwbenhh · 发表于 2008-5-5 22:04:56

这里要说一句，我的琴主要装的东西太多了，我别无选择的只能装在这个位置^14
大家要装一定要装在一个弹琴时非常方便拍的位置，否则会很大程度的限制特效发挥

2KM · 发表于 2008-5-5 22:13:35

又见偶像的帖子啊！！哈哈哈！！！太崇拜了。。。什么时候给我一个那个开关我也浓浓啊？？

FMAN · 发表于 2008-5-5 23:02:15

提示: 作者被禁止或删除内容自动屏蔽

wwbenhh · 发表于 2008-5-5 23:45:48

试听来了，该死的分贝网怎么传都听不了了
转到很早注册过的一个网

http://m.sinky.net/391110/mplayer/19487/

我对肯德鸡大叔的手法和音乐都没有什么理解，楼上要想听的东东俺是没法整了，自己随手录了一个诡异的试听，肯德基大叔音乐也很诡异

现在总结一下这次改装： 1. 总体比较简单，适合大部分人动手
                     2.开关很重要，我这个开关手感在使用中发现还是不太好，可能原来就有些接触不好，一定要力度合适，导通干脆的开关，否则还有会有些杂音，我的试听中箱琴音色对此敏感，失真反而好一点
                     3.开关安装位置很重要，顺手
                     4.护板上装确实不能使劲拍护板，光按还行，要不拾音器都会跟着动的，肯定有杂音会

FMAN · 发表于 2008-5-6 00:07:07

提示: 作者被禁止或删除内容自动屏蔽

HIDE123 · 发表于 2008-5-6 00:15:31

^13 ^17 好活啊。。。

湛江杀人王 · 发表于 2008-5-6 00:25:26

^13 ^13 酷``````````马上实战了!

FMAN · 发表于 2008-5-6 00:30:37

提示: 作者被禁止或删除内容自动屏蔽

wwbenhh · 发表于 2008-5-6 00:34:22

原帖由 2KM 于 2008-5-5 22:13 发表
又见偶像的帖子啊！！哈哈哈！！！太崇拜了。。。什么时候给我一个那个开关我也浓浓啊？？

有机会我去电子市场的时候再专门找找看有没有更合适的，到时候帖图上来^7

wwbenhh · 发表于 2008-5-6 01:06:23

http://m.sinky.net/391110/mplayer/19490/
这个试听有点jordan的意思哈哈，睡了，累了

x17 · 发表于 2008-5-6 11:28:21

^13 ^13 ^13 很叼~~~

modernzj · 发表于 2008-5-6 12:29:09

呵呵好玩的东西有些人专门用滤波来制造这种效果呢

竞霄 · 发表于 2008-5-6 15:28:11

http://www.youtube.com/watch?v=6o3VDri4W-I&feature=related

国外的安装实例

metalslayer · 发表于 2008-7-11 02:31:58

强贴！
虽然试听听不了~~~希望楼主能找到一种外置的方法~~~我也想改~~~

byeond · 发表于 2008-7-11 11:03:07

其实这个如果用外接的话，可以不用损伤琴的，改琴难度大一点，完全可以把开关的两条线连接到吉他的连线上面，再找个盒子把开关装一下，用双面胶把盒子粘在琴的护板或琴体上，很方便，同样起作用，而且比楼主的这个要方便的多
我也是在YOUTOBE上面看到的，呵呵，准备回去做一个试试。没有喷楼主的意思！
http://www.youtube.com/watch?v=ckdluY6j8Lc&feature=related这个是我说的那个视频，相信这样改动还是很多人会动手的
