FENDER内部接线图，DIY必备

发表于 2006-9-3 00:02:27 | 显示全部楼层 |阅读模式

吉他中国微信公众号

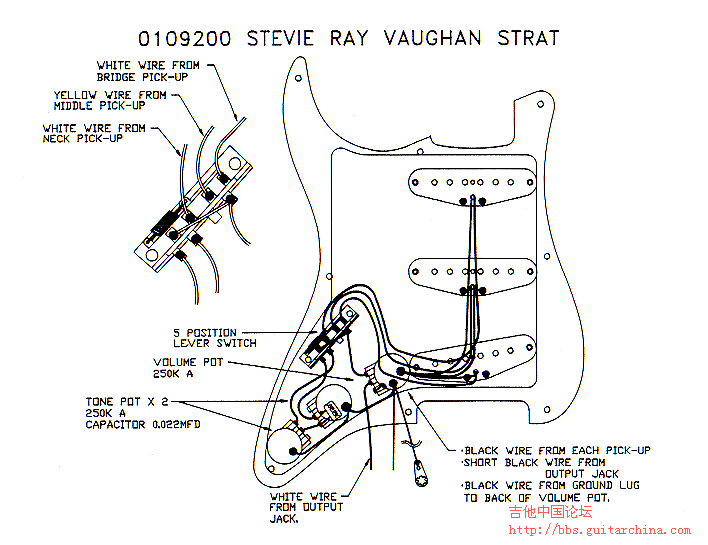

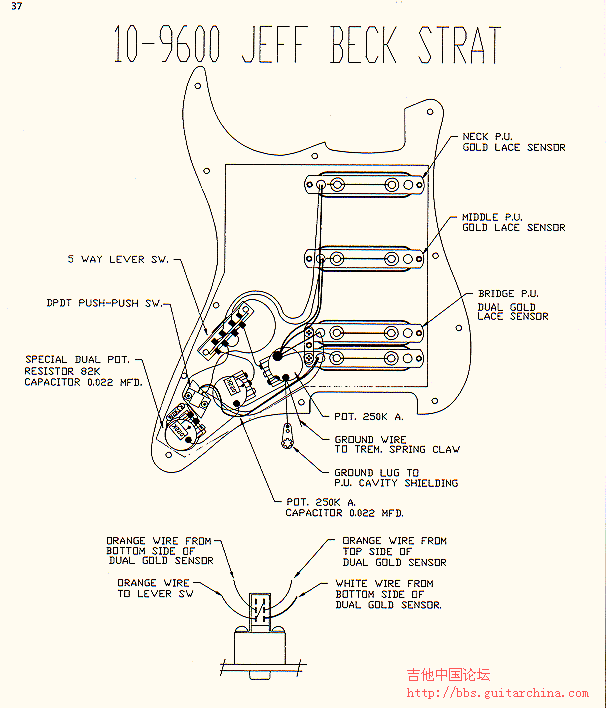

FENDER内部拾音器的接线图，国外网站下的。有需要的朋友收藏吧





回复

楼主| 发表于 2006-9-3 00:03:31 | 显示全部楼层

吉他中国抖音

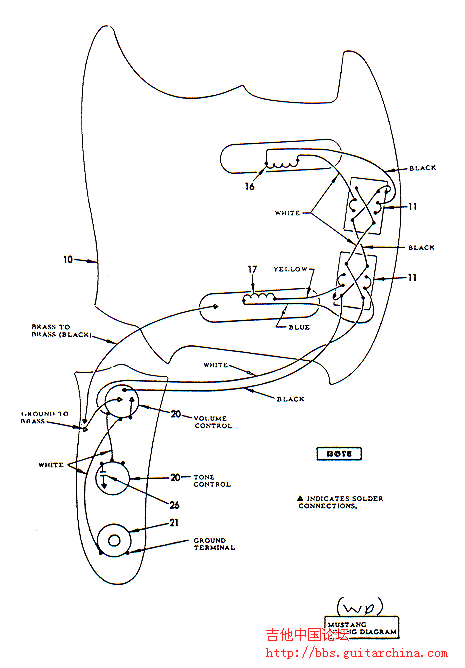

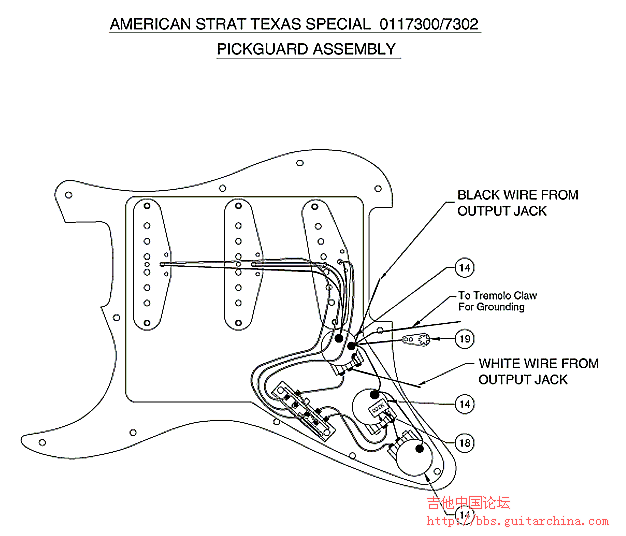

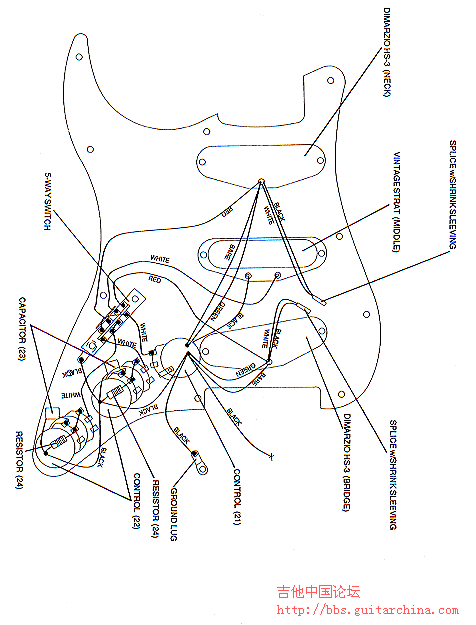

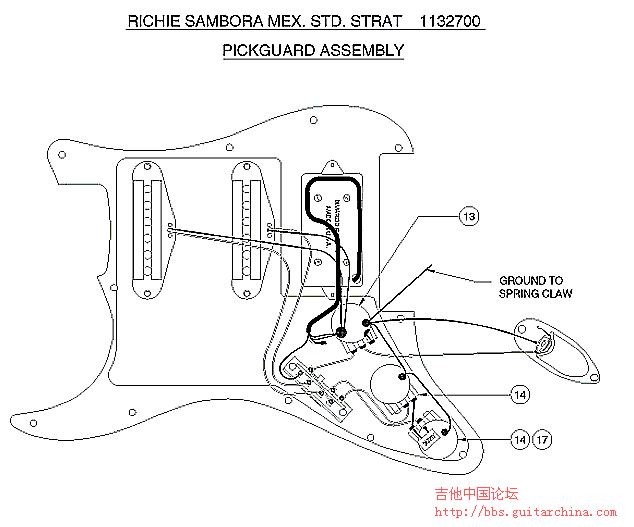

还有几张

Strat Plus.gif


回复

发表于 2006-9-3 00:11:29 | 显示全部楼层

GC视频号

感谢1

回复

记忆我散落了

发表于 2006-9-3 00:26:25 | 显示全部楼层

买琴买鼓，就找魔菇

不顶太不应该~

回复

记忆我散落了

发表于 2006-9-3 00:33:32 | 显示全部楼层

谁能把上面常用的英语翻译一下啊!

回复

发表于 2006-9-3 01:02:18 | 显示全部楼层

顶．．．．．．．
但是有没有　３挡变５挡的．．
或是５变３的

回复

发表于 2006-9-3 11:22:22 | 显示全部楼层

那个电路板是不是噪音门？

回复

发表于 2006-9-3 17:13:49 | 显示全部楼层

谢谢了。```````````````

回复

大庆知音琴行

发表于 2006-9-3 18:25:44 | 显示全部楼层

好东西啊~~~~~~~~~~~~~~~~`

回复

楼主| 发表于 2006-9-3 19:45:50 | 显示全部楼层

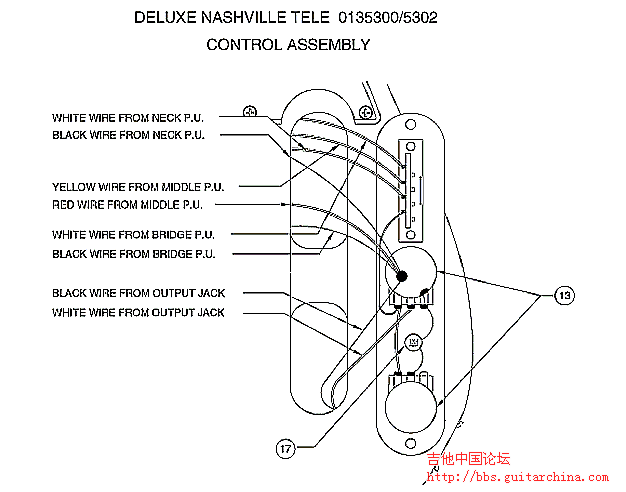

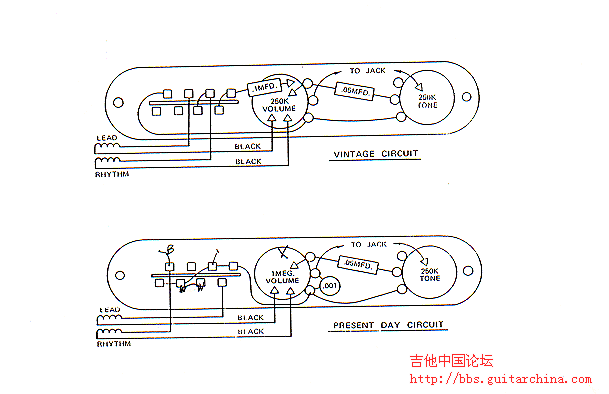

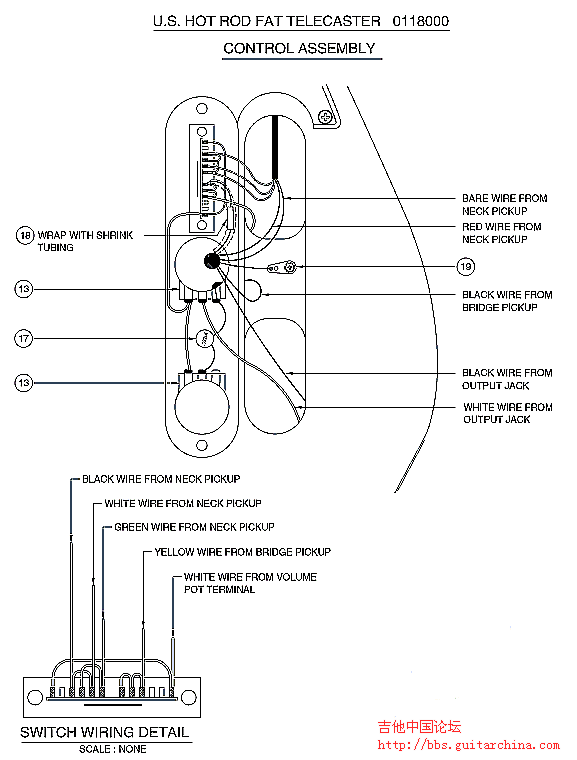

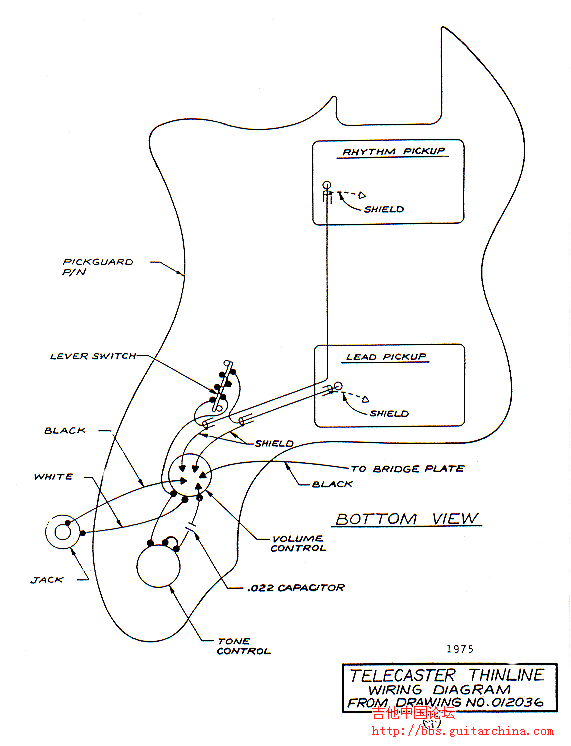

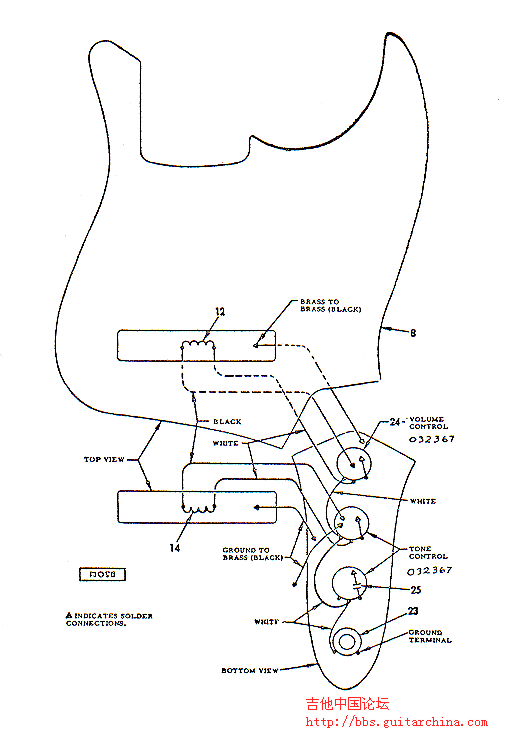

继续发几个TELE和BASS的图。有需要的朋友收藏吧

回复

楼主| 发表于 2006-9-3 19:47:13 | 显示全部楼层

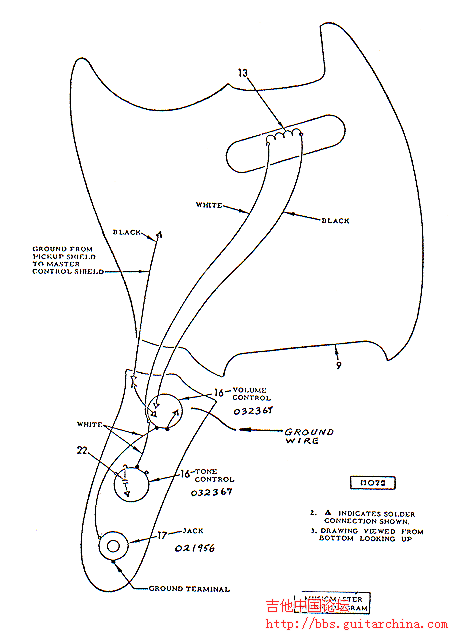

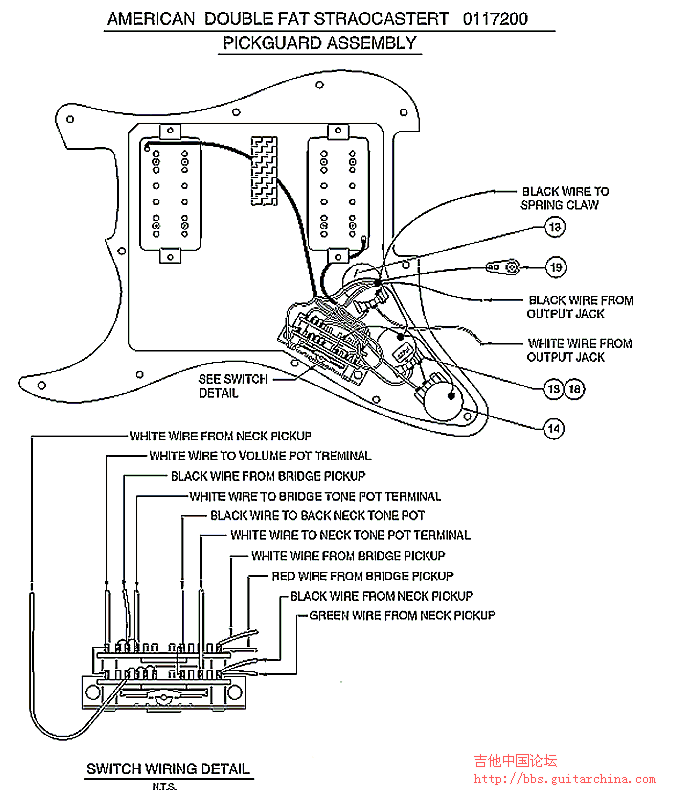

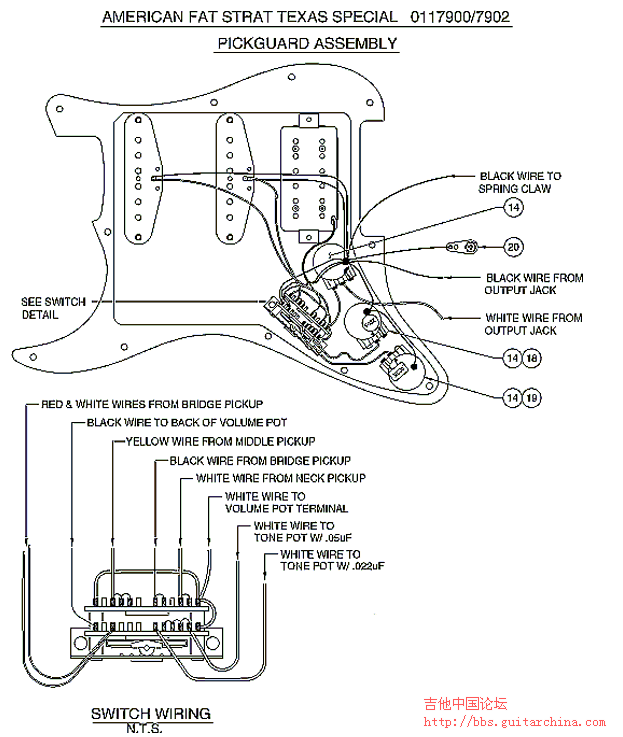

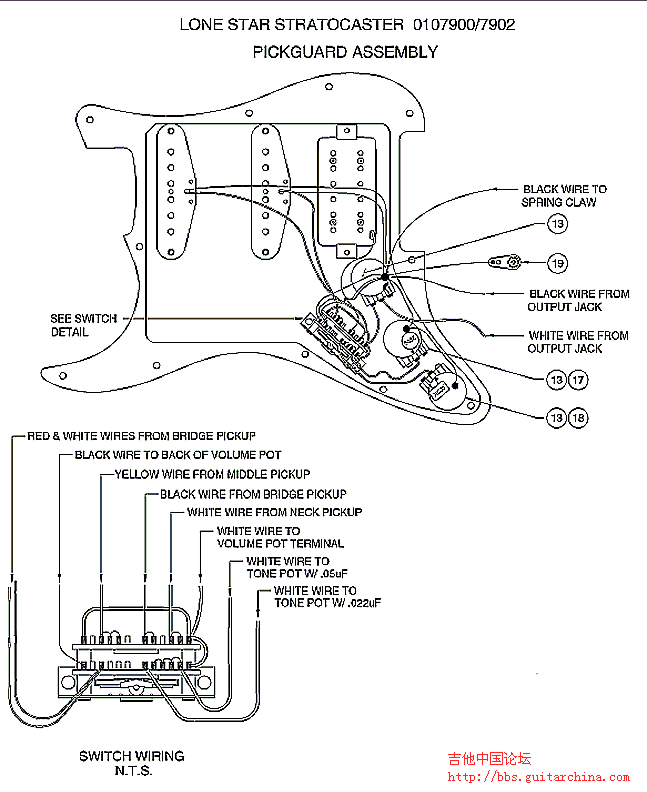

还有最后几张

回复

发表于 2006-9-3 19:57:37 | 显示全部楼层

不错，帮顶！！！！！！！！！

回复

头像被屏蔽

发表于 2006-9-5 00:24:32 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复

发表于 2006-9-5 18:47:13 | 显示全部楼层

这个要顶啊，呵呵。正需要

回复

发表于 2012-4-5 01:56:29 | 显示全部楼层

有没有PJ贝斯的图啊

回复

发表于 2012-4-5 08:52:52 | 显示全部楼层

好东西收了·····

回复

头像被屏蔽

发表于 2012-4-6 18:04:32 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复

发表于 2012-6-4 21:45:03 | 显示全部楼层

回复
