自制 MARSHALL JVM 410H 吉他箱头

老鸟弹琴

   经4年前jcm800箱头的练手，累计了点经验，也学到了不少东西，心想难度不过如此，等下次一定搞台牛逼的，因为喜欢马勺的声音，目标就瞧准了马勺旗舰jvm410，网上下到原理图，经过一段时间的研究发现电路不算太复杂，最困难的就是通道切换，原理图上有一块ATmega8单片机，因为不懂AT单片机就买来学习板，找来资料学习，AT单片机功能强大、速度快，但我不需要这么多功能，箱头需要什么功能就学什么，本着缺啥补啥的原则，挑其中一部分学习，写好代码在proteus里测试，经过几个月的努力重要完成程序的编写工作。

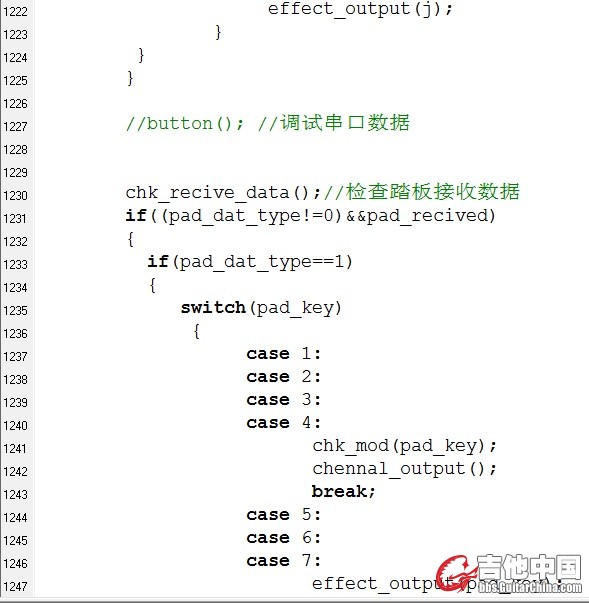

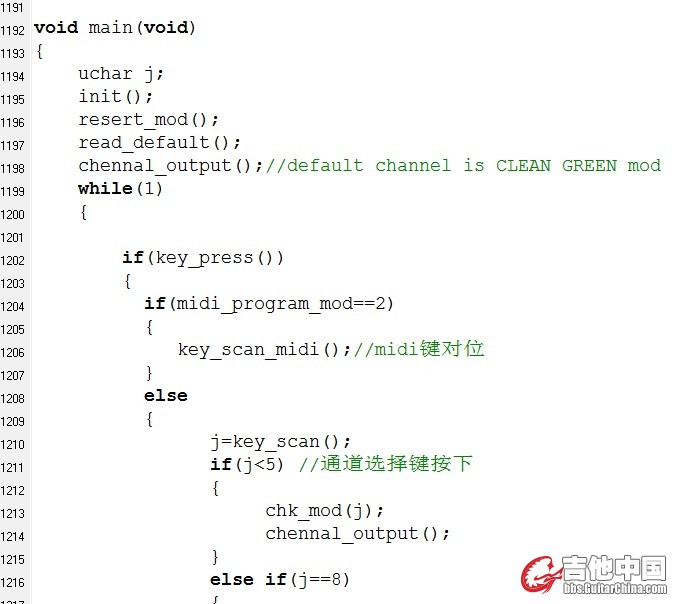

编写代码

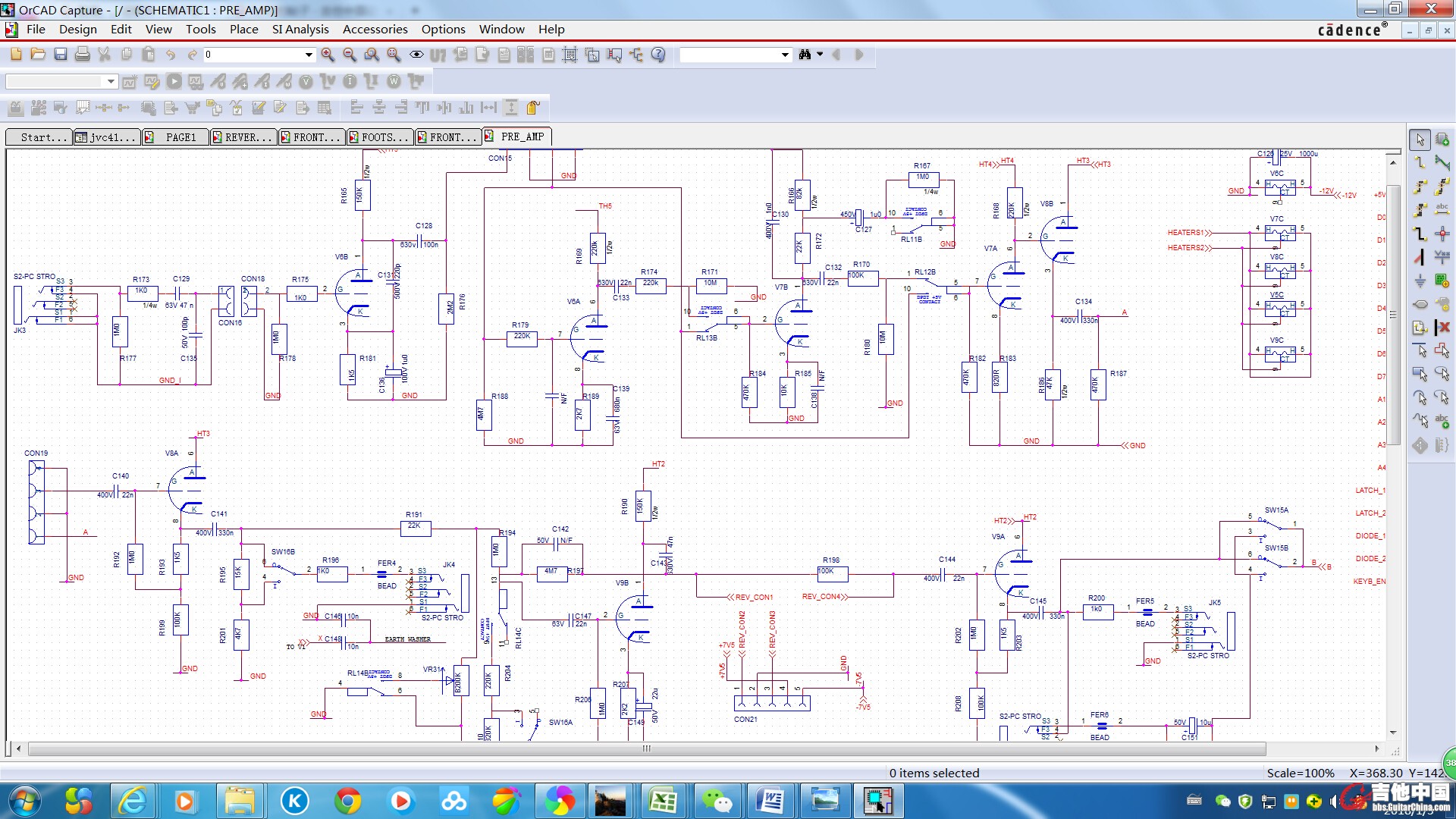

     程序有着落了，就动手开干，第一个箱头是搭棚自作的，打算这台410也搭棚，毕竟搭棚有经验了哈，于是画搭棚草图，草图画到一半，傻了眼，元件太多，走线乱，不得不放弃，咋办，画PCB吧！毕竟最有难度的程序都完成了，总不能半途而废吧，可画电路板不会啊，那就学呗，在网上搜什么软件画板子好，得到的结果是cadence allegro,据说全世界电脑主板70%都是出自其之手，好吧!这么牛逼的软件干嘛不拿了用，下到软件，安装，然后一步一步的跟余博士学习（余博士是大牛人，他的视频教程非常好，说的非常细，有兴趣的可以搜“余博士信号完整性仿真教程”，不是打广告，是内心崇拜），学习过程是漫长的，从原理图到PCB再到出光绘又花了几个月，其中看到元件封装要自己画，差点崩溃了，几个月的时间总不能白花呀，手动画就手动画，买来游标卡尺一个一个元件的测量，又是数个日日夜夜终于完成了元件封装制作，然后就是抄图，一边开着410电路图PDF图纸，一边开着软件一个元件一个元件的画上去，原理图核对无误后画电路板，又是数个日日夜夜，电路板画完，电路板上元件的摆放参考网上搜来的图片，呵呵，没实物给我看就利用网络，网上只看到了主板的图片，其他4块板子的图片都没有，没法子，就按照自己想法画，后面就是把光绘文件给x宝。

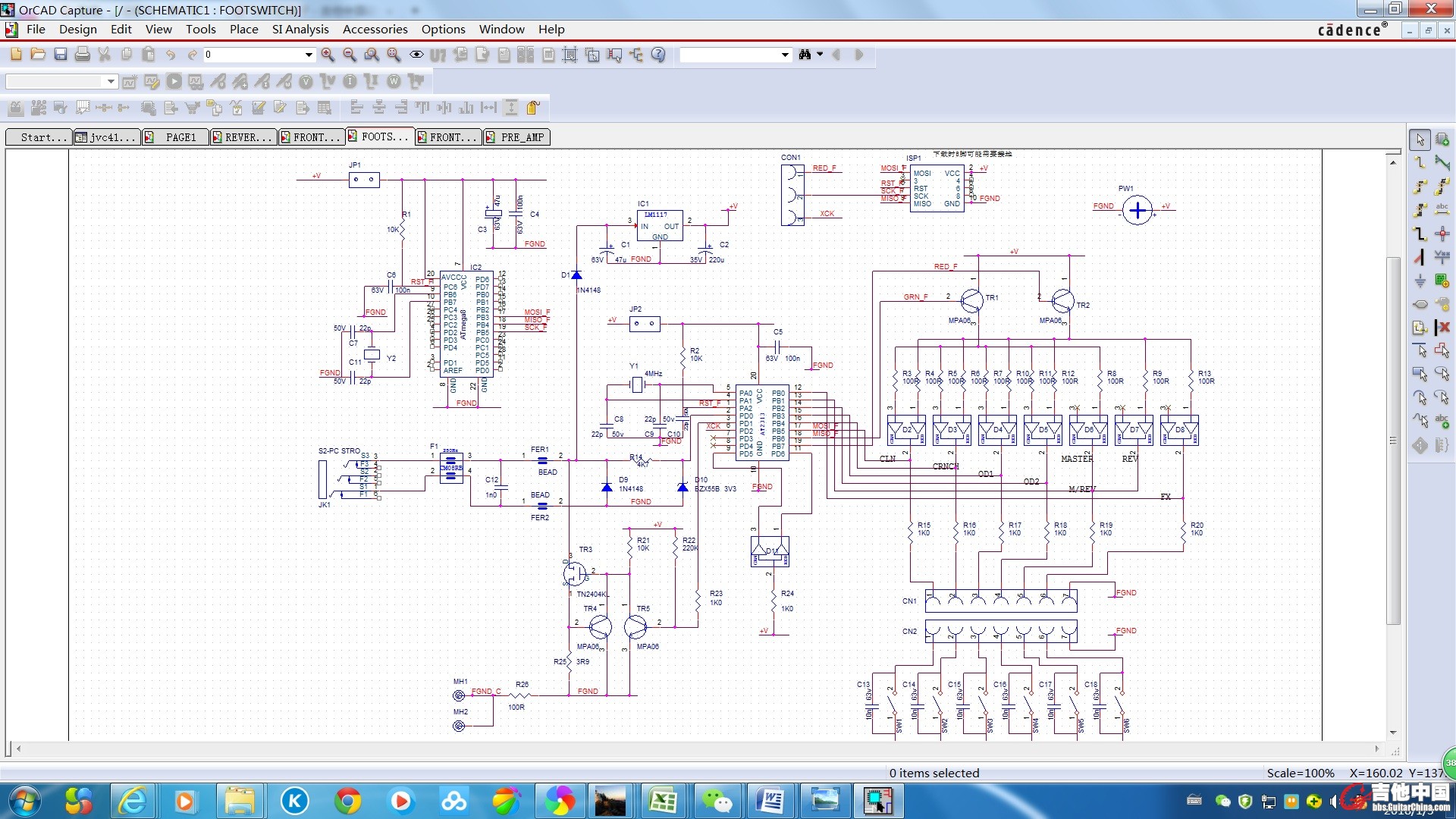

画好的电路板

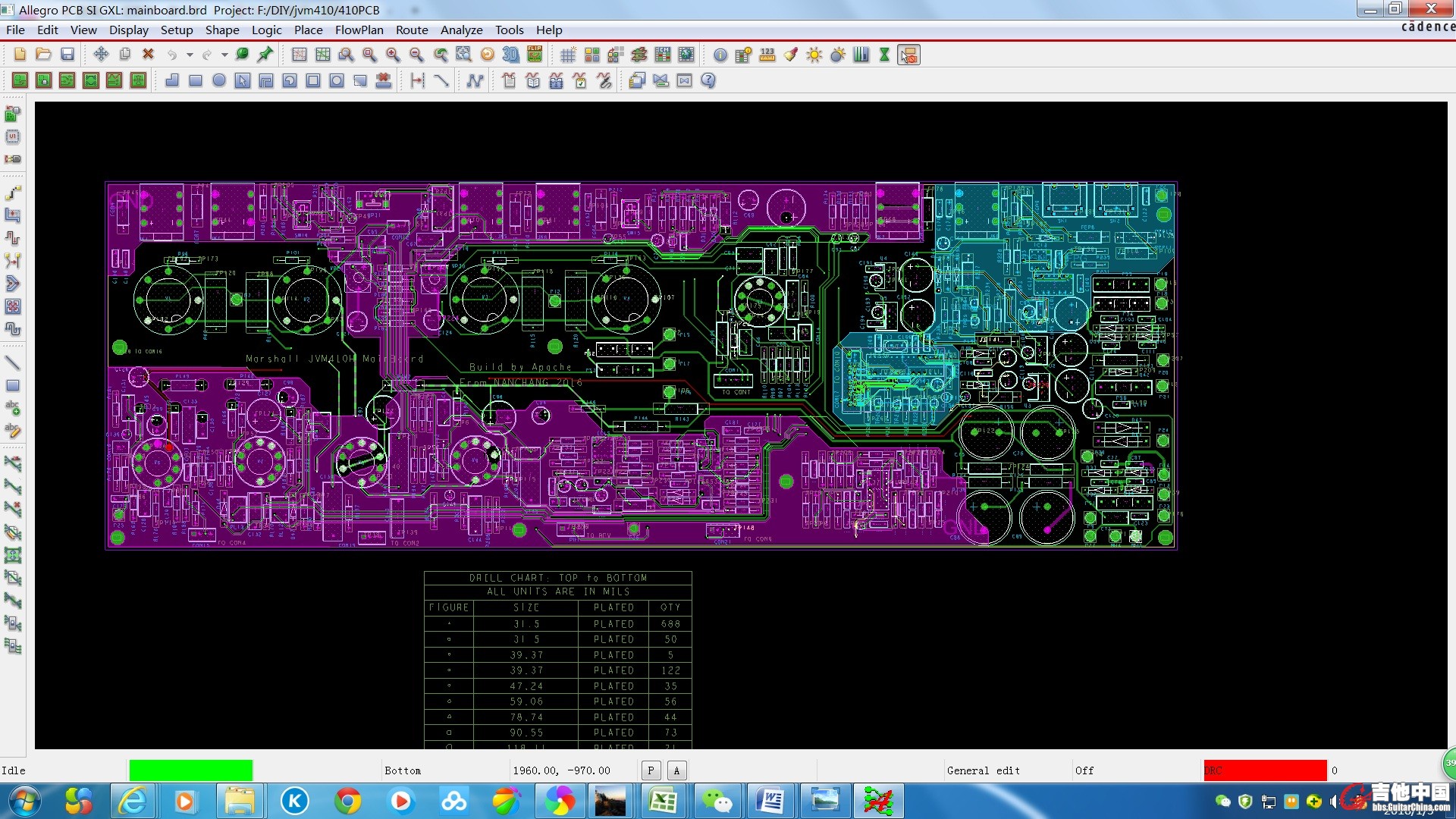

画pcb板图

查看光绘文件

光绘文件验证

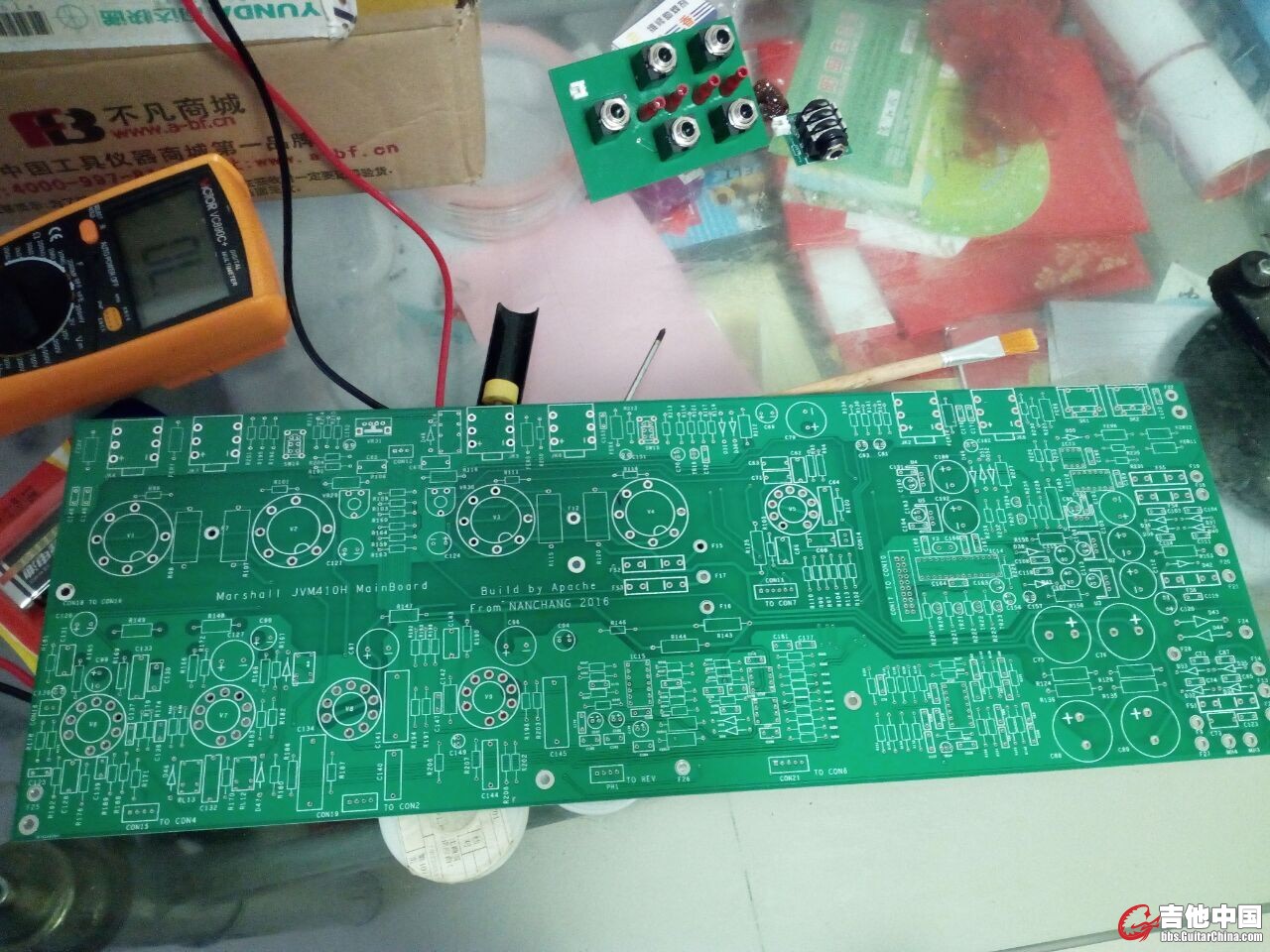

经过漫长等待，板子制作好了

某宝开的板子

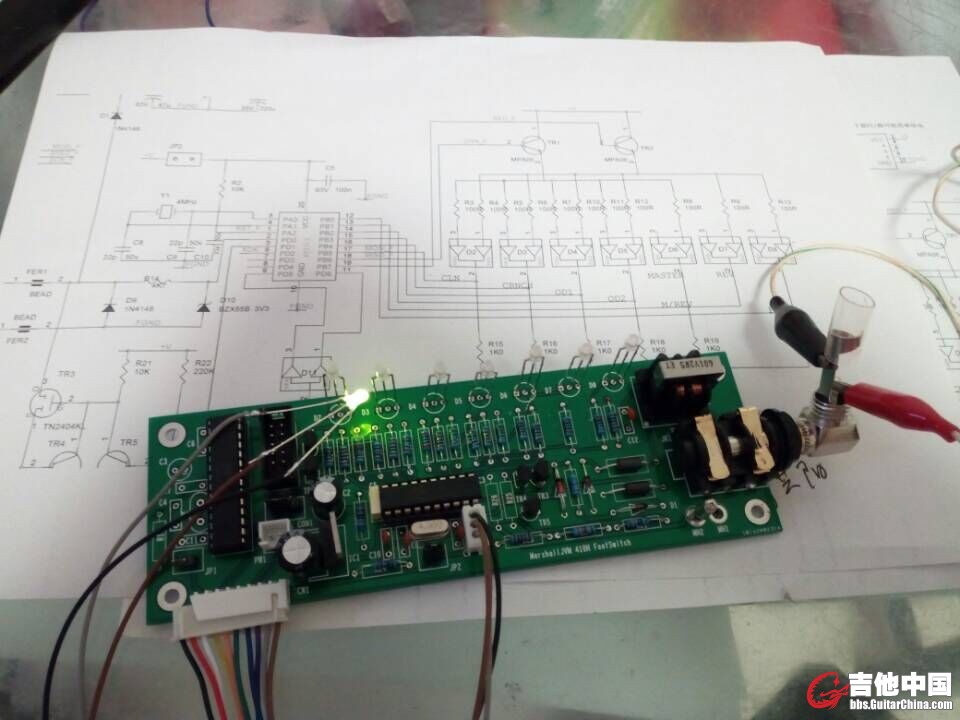

先焊踏板测试

先焊个踏板试试

焊接主板

主板焊接

焊接主板

前面板元件焊接

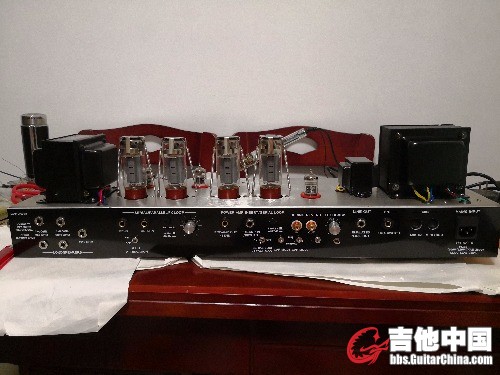

焊接完成的样子，这个角度看着挺舒服

焊接完成，这个角度看着不错哦！

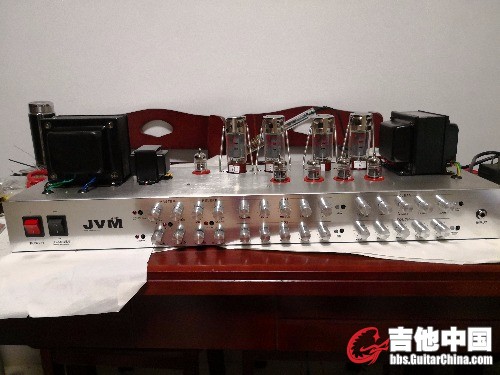

全面完成

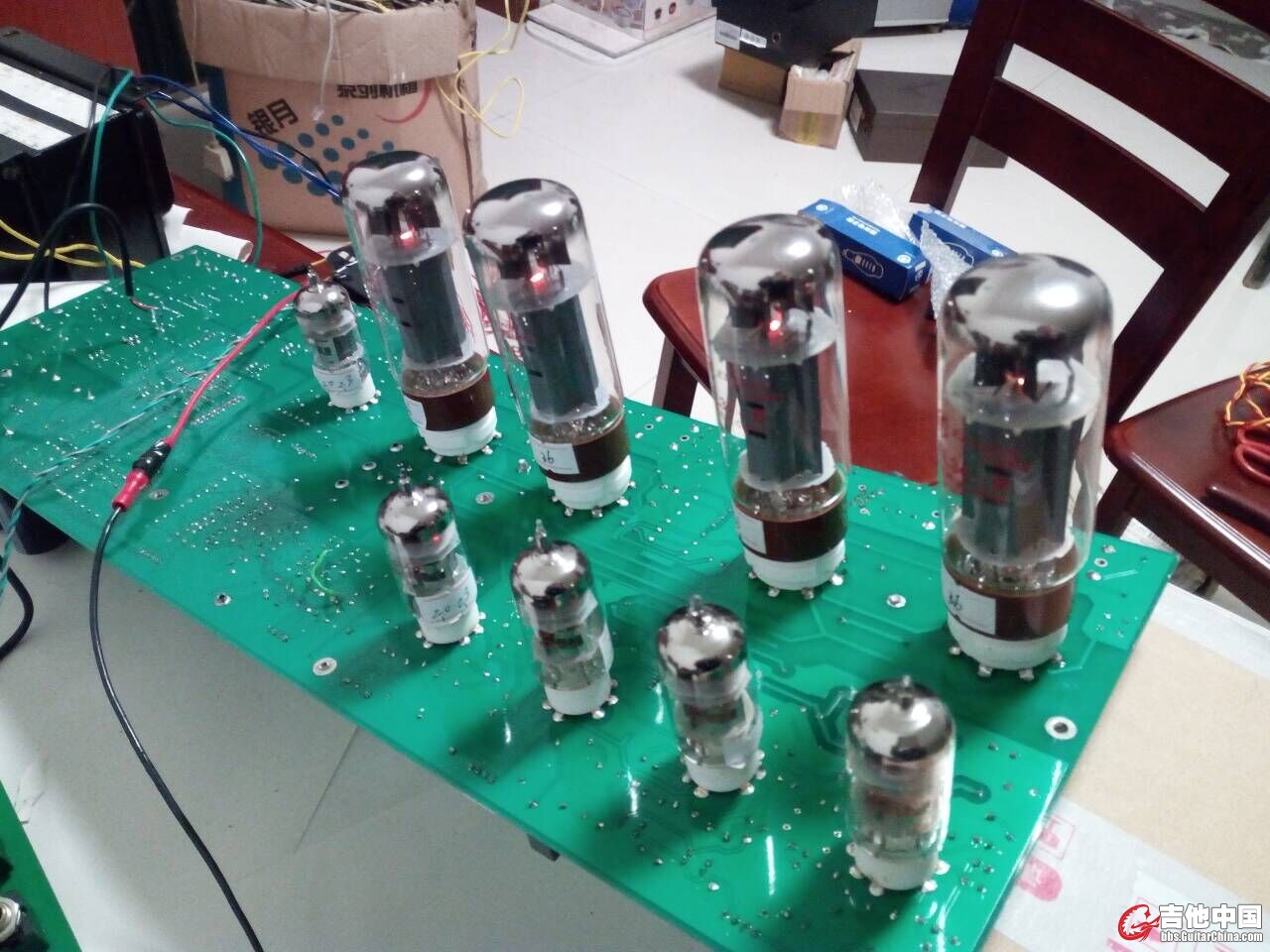

通电

通电测试

整机调试

整机测试

     又是数个日日夜夜的调试，终于开声了，原机DSP混响搞不定，其他部分均正常，包括踏板通讯，混响部分打算用弹簧混响，关键时刻单位借来的示波器罢了工，一狠心在某宝买了台，货在途中之际发帖纪念一下。
录了个视频，吉他弹的烂，20年前4个6.5寸南京野马吉他音箱喇叭，华为手机。
http://v.youku.com/v_show/id_XMz ... amp;from=s1.8-1-1.2
调试期间感谢KZ爷和台湾老弟的指导

老鸟弹琴

图怎么乱了

j3193

sungangsg

服

my大菜鸟

尿性················

拖鞋与泡面

太牛逼了吧哥哥，精力成本无法估计啊
发自吉他中国Pro iPhone客户端

paulyang

我真心佩服科学家！哈哈！佩服佩服！youtube上都找不到您这么厉害的人！

炙热的重金属

等哥们成功了。在放个对比视频。音色一样的话估计Marshall公司该哭了。以后还说不定哥们能做出哪些停产的经典箱头
发自吉他中国iPhone客户端

老鸟弹琴

拖鞋与泡面 发表于 2018-1-9 23:31
太牛逼了吧哥哥，精力成本无法估计啊
发自吉他中国Pro iPhone客户端

当初确实是为了省钱才DIY，后来发现其实省不了多少，有这精力倒不然买一台好好弹琴，不过乐趣在过程当中，反正闲着也是闲着。

老鸟弹琴

paulyang 发表于 2018-1-10 00:37
我真心佩服科学家！哈哈！佩服佩服！youtube上都找不到您这么厉害的人！

过奖啊！我就一股子劲，喜欢就干不懂就学

老鸟弹琴

炙热的重金属 发表于 2018-1-10 07:33
等哥们成功了。在放个对比视频。音色一样的话估计Marshall公司该哭了。以后还说不定哥们能做出哪些停产的经 ...

对我来说应该是成功了，功能有了效果还不错，音色对比我这里没这个条件，南昌的琴友可以来我家听听，至于以后做什么要看心情啦

玉树淋疯

牛B的人干牛B的事

magicgame

相当牛逼
膜拜

sun_chen6

这也太牛逼了。JVM410四个通道 肯定要比JCM800电路复杂很多

老鸟弹琴

sun_chen6 发表于 2018-1-12 15:15
这也太牛逼了。JVM410四个通道 肯定要比JCM800电路复杂很多

确实是，主要是控制部分难把控，信号部分不算复杂，焊点2000多个，出现的问题排查起来麻烦

老鸟弹琴

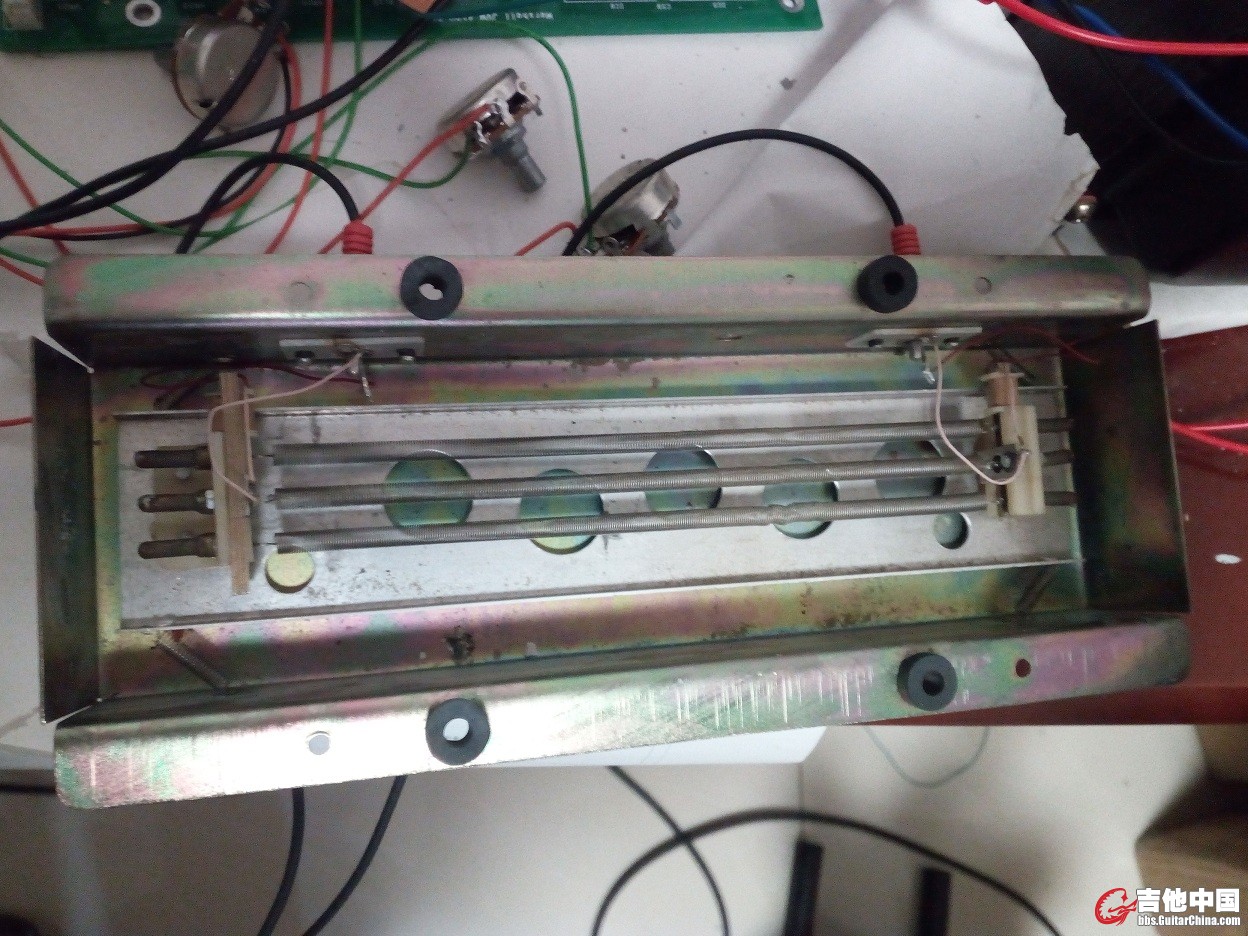

老野马音箱上的弹簧混响盒，20多年了，废物利用。



原板子上的电路不适合我这个老弹簧混响，洞洞板焊了一个，等整机安装的时候再装pcb板子，通过调试效果还不错，谢谢某大神提供的混响驱动电路。

49884977

厉害了大神

我爱软啃肉

这个不是一般的牛逼，没有数电模电功底估计是白费的，光一个单片机就傻眼了。这个和DIY一个效果器或者fender 5E3就不是一个档次了，学习了。。。

老鸟弹琴

我爱软啃肉 发表于 2018-1-16 10:39
这个不是一般的牛逼，没有数电模电功底估计是白费的，光一个单片机就傻眼了。这个和DIY一个效果器或者fende ...

谢谢！呵呵，一时脑热

laower00

顶礼膜拜中！！！！

超级大好人

楼主牛逼啊，自己没试过diy但是挺想折腾，所以想请教个问题，我有一个5w小管箱，combo，但是它喇叭太小，声音太难听，手边有个112箱体，我可不可以把combo的箱头输出引出一根线接到112上？这玩意难度大吗？

老鸟弹琴

这个难度不大，把接combo喇叭的两根线焊下来，加段喇叭延长线，再接一个吉他线插头就可以了，但是combo的喇叭阻抗要与112喇叭阻抗一致

浪子鑫

电路大师

小xxll

哥们，我想问问你JVM410的问题，可以加你微信吗？

老鸟弹琴

小xxll 发表于 2019-2-10 16:14
哥们，我想问问你JVM410的问题，可以加你微信吗？

已私信回复

yinbo112

我最佩服爱学习爱动手的人

皱眉

卧槽，佩服佩服啊！有没有组装起来的，发出来照片意淫一下，哈哈

动音琴行淘宝店

厉害啊

清风细雨007

厉害

清风细雨007

厉害

摇滚吉他手

还有更新吗？膜拜大神

老鸟弹琴

摇滚吉他手 发表于 2020-2-10 19:53
还有更新吗？膜拜大神

已经完成了

摇滚吉他手

何时量产？

66cccfff

其实ATMEGA8的编程不需要那么复杂，直接用Arduino IDE编，甚至用MIXLY图形编程器都行，几乎无门槛。弄一块Arduino UNO R3，网上有教程教怎么给ATMEGA8刷BOOTLOADER，刷了BOOTLOADER以后就可以刷入Arduino程序了。

66cccfff

老鸟弹琴 发表于 2018-1-13 18:51
老野马音箱上的弹簧混响盒，20多年了，废物利用。

混响可以用某宝调音台用的的16种（或99种）DSP效果器板子

gaoruiming

全国独一个…

a33

努力一下开厂

conrev

高手，鄙人有眼不识泰山，惭愧惭愧

66cccfff

整DSP混响的话，我看某宝有卖调音台用的DSP效果小板，就是那种16种或99种效果的，除了混响和延迟，别的周边类效果(哇音，颤音，镶边，移相等)也一应俱全，估计用在这箱子上不错。也可以拿来做单块。
