【配图】，，为Gibson 1942 J-45复刻装了KK拾音器（装桥盘上

乌木弦丁

KK 拾音器：


自装拾音器，不知道适合发在哪个板块，找来找去，其他似乎没有拾音器板块，也不是电吉他的内容，还是发在这里吧。

KK拾音器，是一个较特殊的拾音器，老美老鸟很推崇这个。由三个很小的传感器拾音，还原度较高，属于面板式拾音器，这是普通拾音器（主要是压电式、音孔式。话筒拾音是另一个东西）所无法比拟的。但是，这个拾音器安装比较麻烦，需要较大耐心与细心与一定的技巧。可以说是一个小挑战。
老哥八年前装过一次，为我的第一把高端琴HD-28装的，当时买了两个（海购），防止其中一个有质量问题，就又要等了。买两个保险些。装了一个，留一个。一直求购J-45老琴，前段如愿以偿，海淘得1944年产 J-45。但这种古董琴自然不可能装拾音器。也不能随便拿到露天去玩，有的小孩子很淘，乱来的，你那他没办法。所以还得搞一把J-45可露天玩，前几天刚又海淘得1942 J-45 复刻，正好可以装上八年前留存的KK拾音器，拾音器没问题，但配的胶（果冻胶，不是水胶，水胶没法装）固化了，研究了半天，后来发现淘宝的Loctite 454.可用，立马下单。昨天晚上收到，今天动手。需做些准备工作，忙了一天，终于告成。
这次安装还是有相当难度：
1，研究安装的具体操作细节（八年前装过一次，但太久了，详细过程操作方法都没印象了），
2，在正式实施安装前，还要花些时间练习、模拟，熟悉步骤、方法，否则将会前功尽弃。安装所需的有的材料仅够用一次，失败了就没有了，重新寻找就得改日了。
3，打磨吉他的桥盘：发现这个吉他的桥盘有一些地方凹凸不平，需找工具磨平。
4，研究怎样安装KK到这个古董复刻琴的特窄的桥盘上。这个桥盘太小，导致它给予的安装空间非常狭窄，差不多是紧巴巴的空间，甚至貌似有点不够。
一切准备好后，好像已经过了晚上十二点多了。。开始安装吧，由于准备工作比较充分，准备了一天，哈哈。所以，实施安装倒比较快。
大约一点多装好了三个传感器。。。拾音器尾棒不着急，差不多是插到尾丁孔里就行。明天再弄。声音效果如何，要明天再看。

果冻胶已到手，可以进行第二次安装KK之旅了。

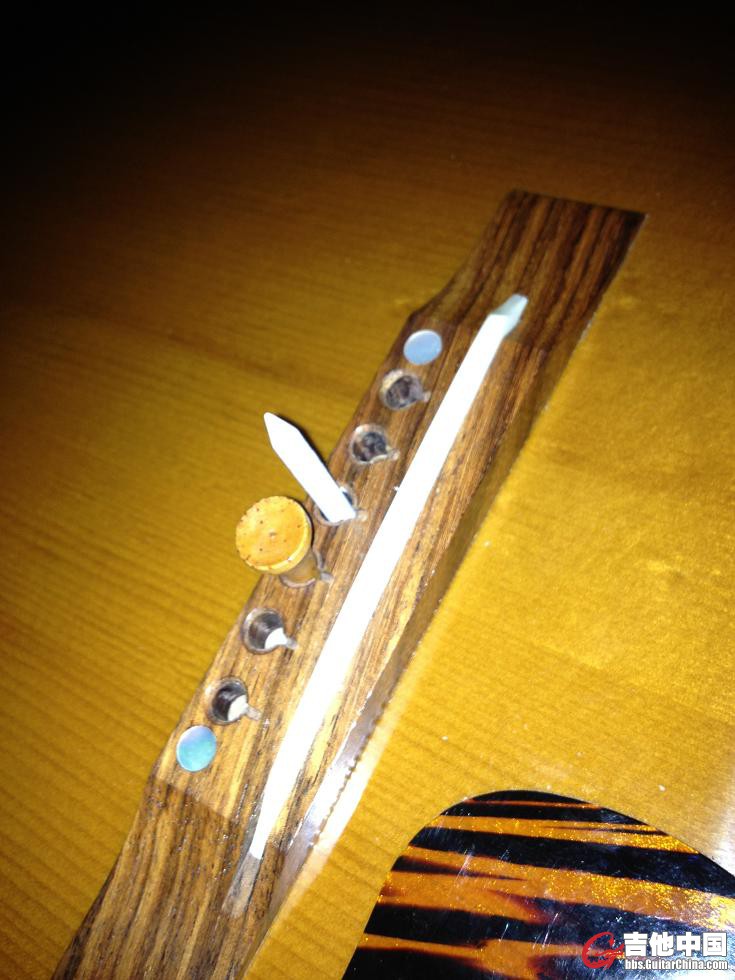

为了定位，需制作小架子。发现八年前的胶泥仍有粘性，仍可用。太好了，要不然又得新买而安装就得改日了。



这里少拍一张图，就是把传感器粘在小架子中间的胶泥上

粘入桥盘特定的位置。需按住一分钟，就基本算粘上了。


粘上里面桥盘时外面的小架子中的两个定位杆的样子。几分钟后，就可卸下小架子，就算装好了一个传感器（准备再装下一个）。传感器再需要24小时即完全粘牢。

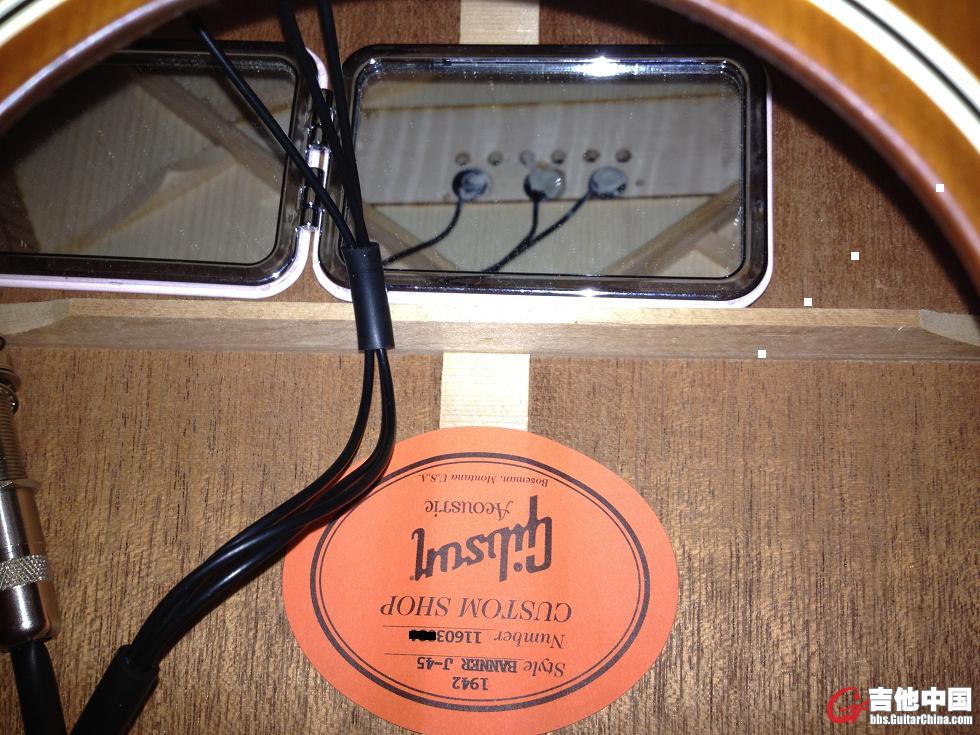

这是全部装好的样子。每个传感器上面的白色部分是遗留粘附的胶泥。


明天把拾音器电路棒插到钻好的尾丁孔里，拧好螺丝即可。就算全部完工。

后续
===========
早上睡到近中午才醒，下午等三点后装尾丁。花了点时间调正螺丝距离。装好测试，声音很棒！大G经典的清晰声！又有较多木味，大爱！也同样自装了KK的HD-28可以借人了。第二张是吉他音箱合照。老哥如果下岗或退休，就准备用这哥俩儿行头沿街卖唱，不知能否要得几个子儿，糊点儿口。呵呵。
上图：

chicha123456

这太牛了  很牛

mmchris001

先顶再看   一年多前我做了和你一样的事情，装在我的om2h上

mmchris001

collings   跟D型差不多的，够装        你这个1942banner虽然琴码窄点，应该也能完美安装的，KK的mini贴片木琴还原度很高，自己玩玩灰常棒，又没电池    有更高要求的话就装带mic的升级版，再来个配套的DI，完美。

mmchris001

mmchris001 发表于 2017-3-24 12:45
先顶再看   一年多前我做了和你一样的事情，装在我的om2h上

collings   跟D型差不多的，够装        你这个1942banner虽然琴码窄点，应该也能完美安装的，KK的mini贴片木琴还原度很高，自己玩玩灰常棒，又没电池    有更高要求的话就装带mic的升级版，再来个配套的DI，完美。

乌木弦丁

mmchris001 发表于 2017-3-24 14:38
collings   跟D型差不多的，够装        你这个1942banner虽然琴码窄点，应该也能完美安装的，KK的mini贴 ...

嗯。那就好。。
古董琴的桥盘非常小。不过我这个琴的桥盘的装拾音器的这一边的宽度有点窄，比另一边要窄点，不是精确对称，不知道是原琴就这样，还是复刻时疏忽了。或许就是传说中的“Gibson的不连续、不一致”，哈哈，不得而知，只能勉强可装，但如果按照KK的方法是要装在saddle的正中，严格这样装的话，传感器就有点露在桥盘外一点了，就是悬空一点了，虽然说明书说了有2mm的重叠（我理解就是悬空）是没有太大问题的，但是我还是宁愿往木头里面靠一靠，也不愿悬空。你看图就知道我装的这三个传感器，基本就是边靠着桥盘的边了，哈哈。我觉得，悬空会不利于粘牢，至少心理上有这个感觉。
另，我不想装话筒拾音器，没意思，不想装琴体负担重的东西，如果真要话筒，就直接对着话筒更好，可以选更高端的话筒，多好。
另，我已买了KK的preamp。因为很少上舞台，自己在家捣鼓了下，我木有感觉到用这个preamp跟没用有何区别，或许舞台表演功放大时才会显出preamp的好用吧。

mmchris001

我就一个贴片，便宜又好用，om桶自己在家瞎玩   我也打算弄把j45或者l00传奇，到时候正式加入大G家族    借楼顺便求购一下，有出的可以站内我

乌木弦丁

mmchris001 发表于 2017-3-24 17:54
我就一个贴片，便宜又好用，om桶自己在家瞎玩   我也打算弄把j45或者l00传奇，到时候正式加入大G家族    借 ...

已更新装尾丁的图片。。
坛里好多出J-45的，有标准版的，也有TV/VINTAGE的，，多留意。

GesHu

知道压电  麦克  贴片  音孔拾音器这些   第一次看到kk拾音器  不知道音质怎么样??

GesHu

是一种特殊的贴片拾音器吗

GesHu

是一种特殊的贴片拾音器吗

GesHu

是一种特殊的贴片拾音器吗

GesHu

手滑点多了

手趾公

大叔威武，小弟又涨姿势了。

发自吉他中国iPhone客户端

wannllt

大叔威武！

布鲁斯猴

我比较关注kk双系统适用的前级，不知道有比原装小黑盒子更好的没，主要是有两路合一的问题

乌木弦丁

布鲁斯猴 发表于 2020-6-18 09:03
我比较关注kk双系统适用的前级，不知道有比原装小黑盒子更好的没，主要是有两路合一的问题 ...

kk双系统，您是说Trinity？Trinity双系统（贴片+麦）是整合到一个输出（一个尾丁棒）。绝大多数的双系统多系统是都是这样的。就是尾丁棒只有一个，不会是两个尾丁棒（钻两个孔—）啊。少数专业级大咔的特殊需求除外。对于前级或DI来说，如果只有一个尾丁棒，就不存在两路如何会合的问题啊。会合的事情已经在那个尾丁棒电路里解决了的。
我好奇是，您觉得KK原装的前级有啥问题？

布鲁斯猴

乌木弦丁 发表于 2020-6-18 10:16
kk双系统，您是说Trinity？Trinity双系统（贴片+麦）是整合到一个输出（一个尾丁棒）。绝大多数的双系统多 ...

音色没啥问题，小盒子里面可以两路调节，不知道其他前级如何对应。另外打开后的操作有些不方便，旋钮在侧面也不好上板子。精益求精，老哥有啥推荐吗？

乌木弦丁

布鲁斯猴 发表于 2020-6-18 10:35
音色没啥问题，小盒子里面可以两路调节，不知道其他前级如何对应。另外打开后的操作有些不方便，旋钮在侧 ...

盒子方面，大叔没有专门研究过。就有一个KK 平衡前级，听说过有个Para DI.老外口碑还不错。某宝也有卖。

布鲁斯猴

乌木弦丁 发表于 2020-6-18 12:12
盒子方面，大叔没有专门研究过。就有一个KK 平衡前级，听说过有个Para DI.老外口碑还不错。某宝也有卖。 ...

关注一下，谢谢！

羊角疯

十年前装过这个，缺点就是被动声音太小，如果演出进调音台的话一定要个前级。

后来人懒，都改LR了，其实ibeam和lyric都不错的。

乌木弦丁

羊角疯 发表于 2020-6-21 23:21
十年前装过这个，缺点就是被动声音太小，如果演出进调音台的话一定要个前级。

后来人懒，都改LR了，其实ib ...

缺点就是被动声音太小，如果演出进调音台的话一定要个前级。是的，但是，实际上主动拾音器就是把前级的主要东西装到吉他上，这给吉他增加了负担，有不少琴友（包括大叔）更喜欢负担小的被动拾音器+吉他外前级的模式。另外，即使装了主动拾音器的吉他，有时仍然需要上功能更多的前级，与其这样，还不如不把前级装在吉他上，给吉他增加了负担，装被动拾音器，然后接前级，多大的前级都可以接，一步到位。很多吉他家都是随身自带各种DI/前级，要用就插上，挺方便。不耽误事儿。
