抛砖引玉，DSP效果器DIY！！

revber · 发表于 2016-12-23 20:27:20

本帖最后由 revber 于 2016-12-23 20:27 编辑

一直以来好多玩家都想拥有属于自己的效果器，各种DIY让人欲罢不能，可惜都很难成功或让人满意，今天我介绍给大家的是一款ADI公司出品的DSP,所谓的数字信号处理器，利用ADI提供的SigmaStudio图形化开发工具，配合硬件板，做出诸如HPF/LPF/延时/回声/哇音/fuzzy/变音等等等等都不再是梦想！好东西不敢独享，跟我来！

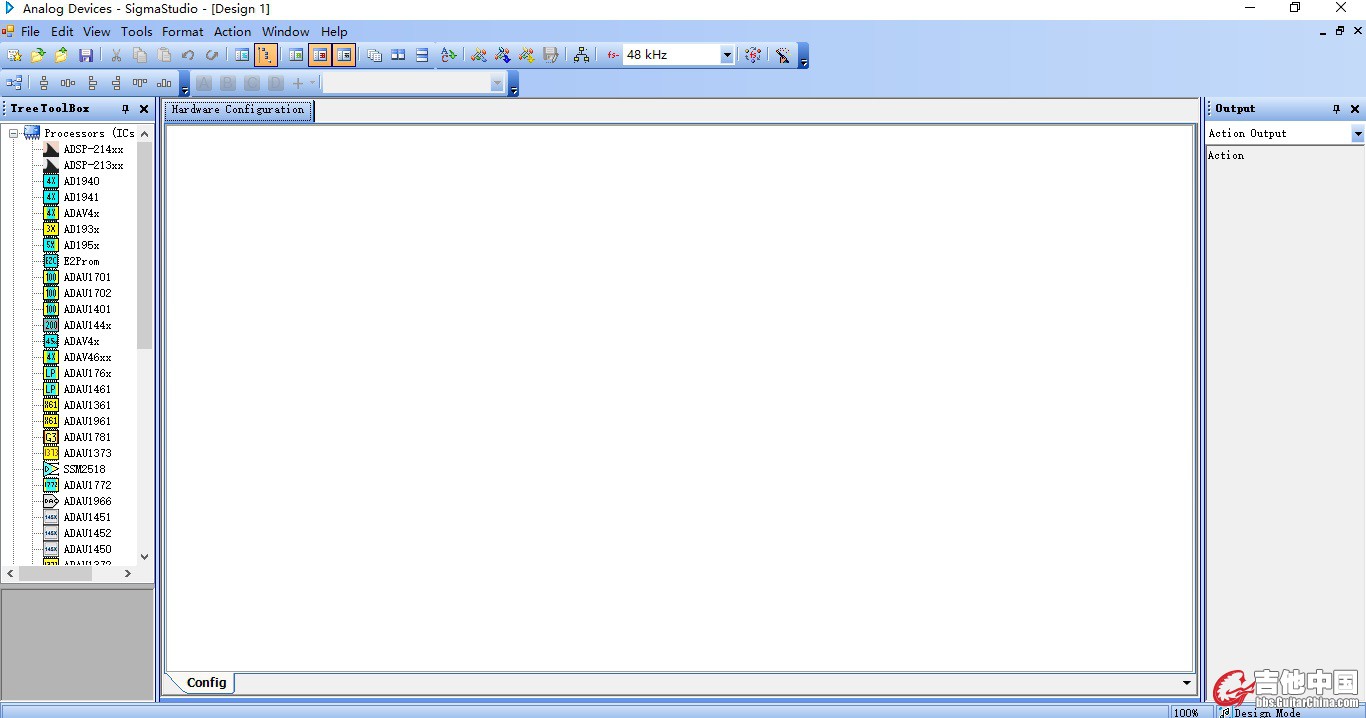

第一步：安装好sigmastudio软件，打开。

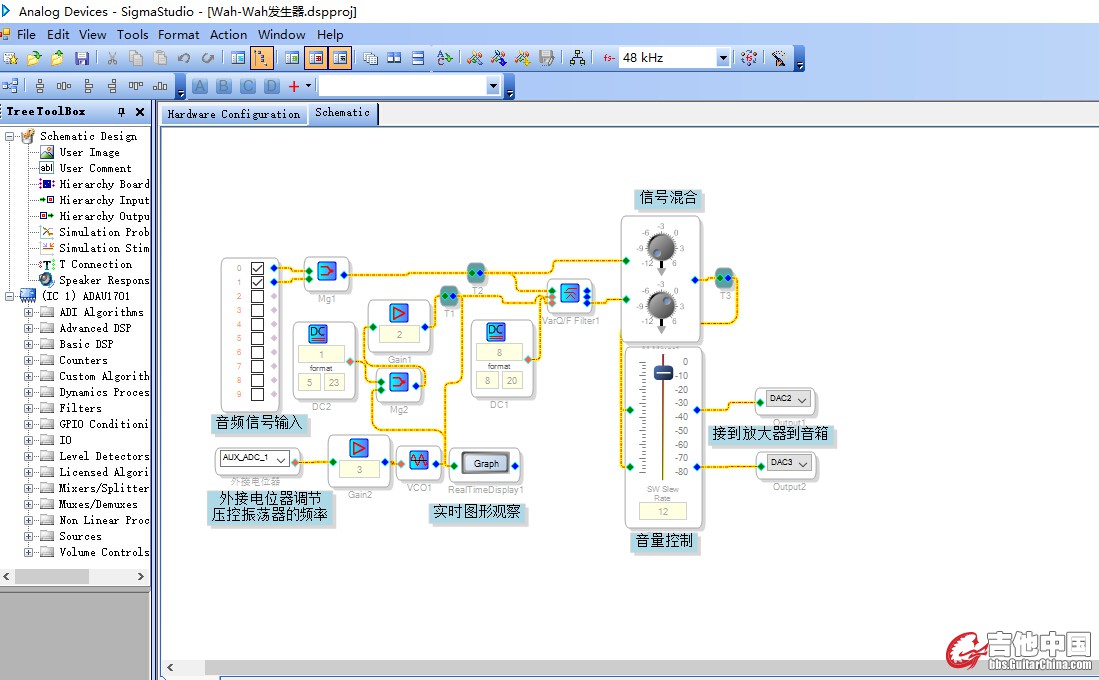

第二步：设计需要的效果器电路，EQ滤波器这些太简单，直接给上个哇音的电路（见附图）
第三步：按F7下载程序到DSP,立即就可以在音箱里面听到声音了。可以实时调整参数，边听边改。
第四步：保存程序到电路板中，脱离电脑独立使用。

revber · 发表于 2016-12-23 20:48:23

本帖最后由 revber 于 2016-12-23 20:53 编辑

忘记硬件板的电路介绍了，核心线路只是需要一个芯片ADAU1701,当然其他类似的也可以，不过这个芯片最合适DIY，独立芯片包含了AD转换/信号处理/4通道DA转换，因此直接支持模拟信号输入输出，另外要自己开发效果的话还要有个仿真器，X宝大约100多，搜索sigmastudio就能找到。附上电路图一份，非常简单，有动手能力的完全可以自己做线路板，芯片成本也不贵，大约20左右的单价，不过奸商板要卖100元，可以找他们烧好程序，拿回来就可以用。

dsp_minisch.rar (86.08 KB, 下载次数: 172)

ruck2009 · 发表于 2016-12-23 23:42:50

这个强大

湛江杀人王 · 发表于 2016-12-26 09:32:11

这个确实赞

revber · 发表于 2016-12-26 12:26:15

湛江杀人王发表于 2016-12-26 09:32
这个确实赞

可惜，好像感兴趣的不多，其实这个比用模拟元件做简易多了，效果算法基本都是现成的，基本上会用电脑就会玩，门槛很低，只是好多一听说DSP就吓退了

killrockman · 发表于 2016-12-29 00:59:28

非常感兴趣，但是对电路一窍不通，求详解！！！

revber · 发表于 2016-12-30 22:27:59

电脑端有个图形化工具，所谓的连连看设计方式，需要啥功能从左边的工具条里面拉到右边原理图设计框中，比如拉一个正弦波扫频信号，一个音频输出端口，连上线就可以了，按下F7就可以出声音了。全程不需要写一句代码。

bossxpox · 发表于 2017-1-3 19:10:24

强大

tmasd · 发表于 2017-12-9 01:29:10

楼主做多几个效果上来哦

二当家的333 · 发表于 2018-1-6 14:03:09

太厉害了，楼主强大。
发自吉他中国iPhone客户端

fengtianyu · 发表于 2018-2-24 16:04:25

你好，想和你交流下，怎么联系

fengtianyu · 发表于 2018-2-24 16:04:32

你好，想和你交流下，怎么联系

fengtianyu · 发表于 2018-2-24 16:04:32

你好，想和你交流下，怎么联系

fengtianyu · 发表于 2018-2-24 16:04:32

你好，想和你交流下，怎么联系

fengtianyu · 发表于 2018-2-24 16:05:15

你好，想和你交流下，怎么联系

ahu5 · 发表于 2018-3-14 14:30:09

kenlai123 · 发表于 2018-4-14 12:19:27

我也做了个带遥控的ADAU1761的，用了专业的混响IC BD3201

高草1 · 发表于 2020-10-21 13:36:07

挖个坟，最近也对这玩意感兴趣了

66cccfff · 发表于 2020-10-25 21:38:52

我看某宝有卖一种99DSP效果器小板，就是调音台上用的那种，内置了延迟、混响、镶边、哇音等一些常见的周边效果，价格也是九十多。如果在前面配合一级阻抗变换放大电路，比如清音全频Boost，那就应该可以做成万能周边效果器单块……

yujiwa · 发表于 2020-11-10 21:52:27

kenlai123 混响IC BD3201有电路图吗？麻烦贴出来一下好吗？

yujiwa · 发表于 2020-11-11 08:07:45

混响IC BD3201 找不到电路图，谁贴一张出来吧，谢谢了。

yujiwa · 发表于 2020-11-11 08:08:33

混响IC BD3201 没电路图，谁发一张出来啊，急用。

yujiwa · 发表于 2020-11-14 12:51:09

哦，找到电路图了。

睿汶科技 · 发表于 2021-9-11 14:00:43

BD3201

一唛相传 · 发表于 2021-9-15 09:24:41

感谢分享，现在这时代，不容易啦

源guitar · 发表于 2021-10-9 22:18:04

不错不错
