经典Marshall Supa Fuzz图纸与PCB 望加分

nmgtsg

从国外网站找到的资料，自己重新对电路进行了优化，希望坛子内的朋友勘误！
无偿分享给朋友

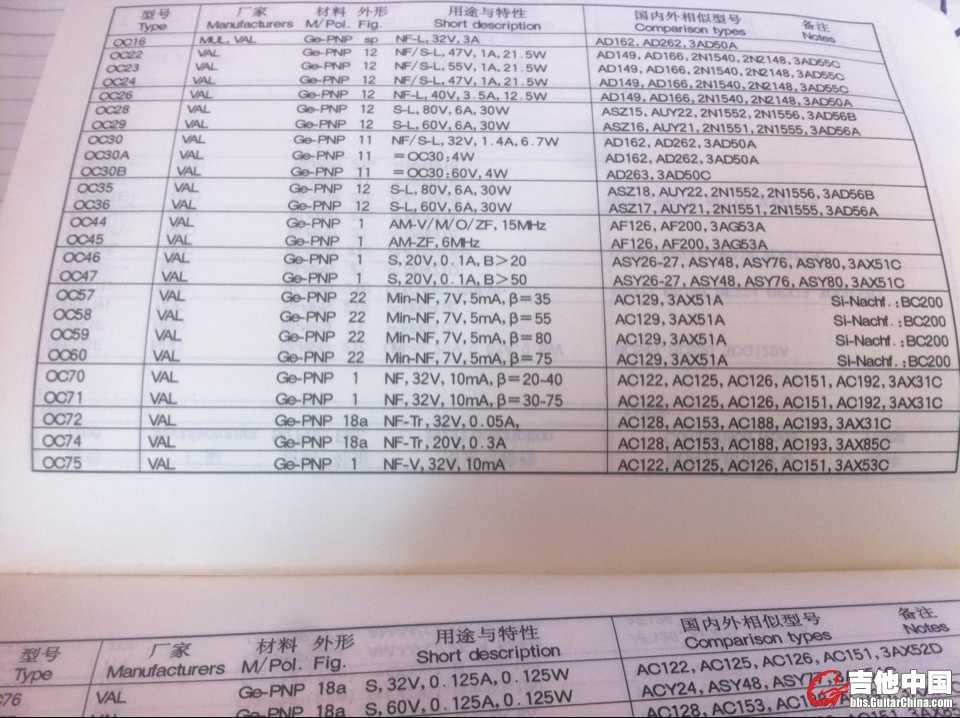

这个电路图中最大的难度就是其中的三极管，三极管型号为OC-75或者OC81D，这种三极管为锗三极管，锗三极管生产线现在已经早已没有，导致一些三极管型号从此绝迹，一个NKT275（原版FUZZ）的三极管现在一个涨价到100元1只，当年都是几毛钱或者几块钱，现在朋友们有条件的可以从国外的购物网站买到OC-75或者OC-81D锗三极管，一只价格大约3-5欧元，特此声明：这里的锗三极管不可以用硅三极管代替（硅三极管非常便宜，出不来接近于原版FUZZ效果）。

但是天无绝人之路，我找到了代换零件，可以用国内的旧生产线的锗三极管，但是依然不便宜

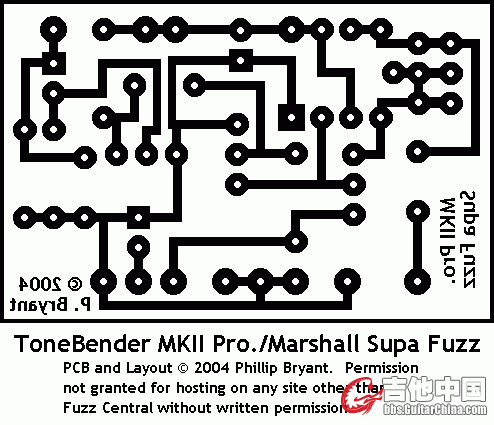

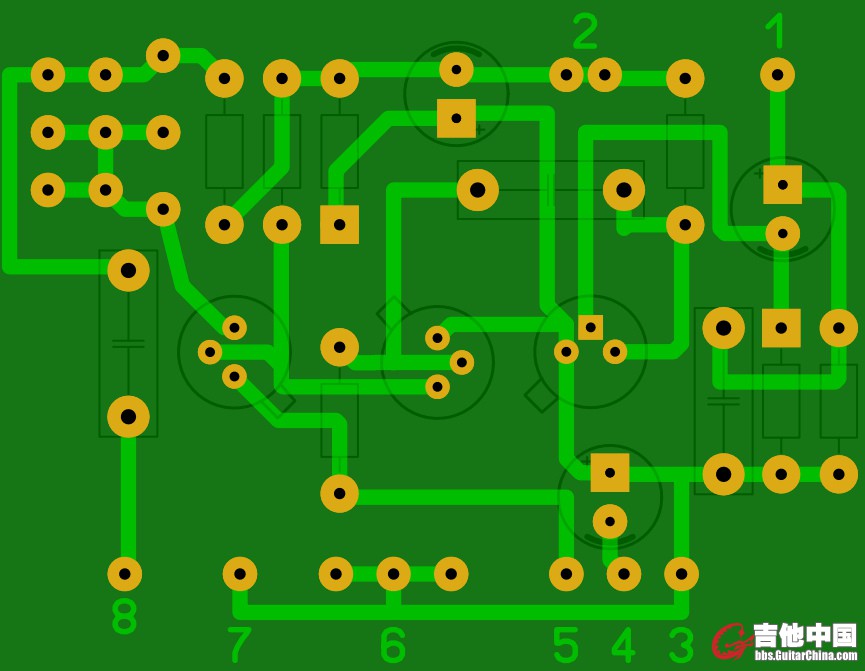

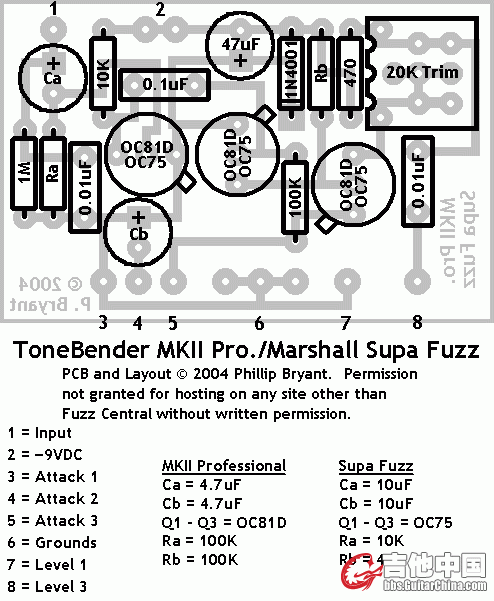

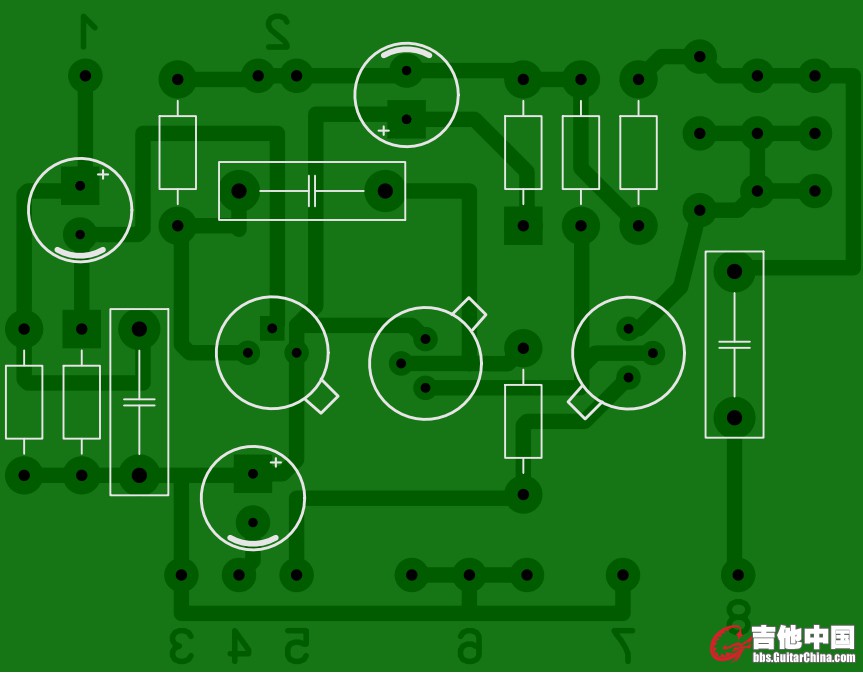

以下是PCB图，朋友相互都看看，如果没有问题，我尽快分享PCB出来
