大伙都不做箱头了？猜猜这是个啥？

csma

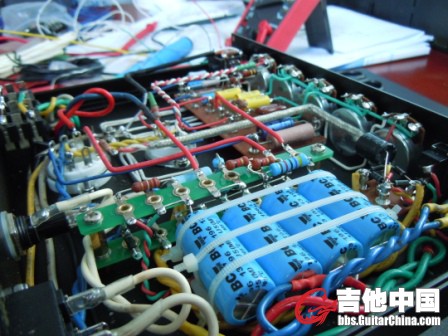

网络问题导致好久没上来，上来发现音箱diy好冷清。。。发个新近完成的小箱头的内部照，电路图在坛子里出现过，人多的话就揭示谜底并另开贴作介绍。

内部照

newrobin

不懂，但是看上去很厉害！

2014911

像炸弹

2014911

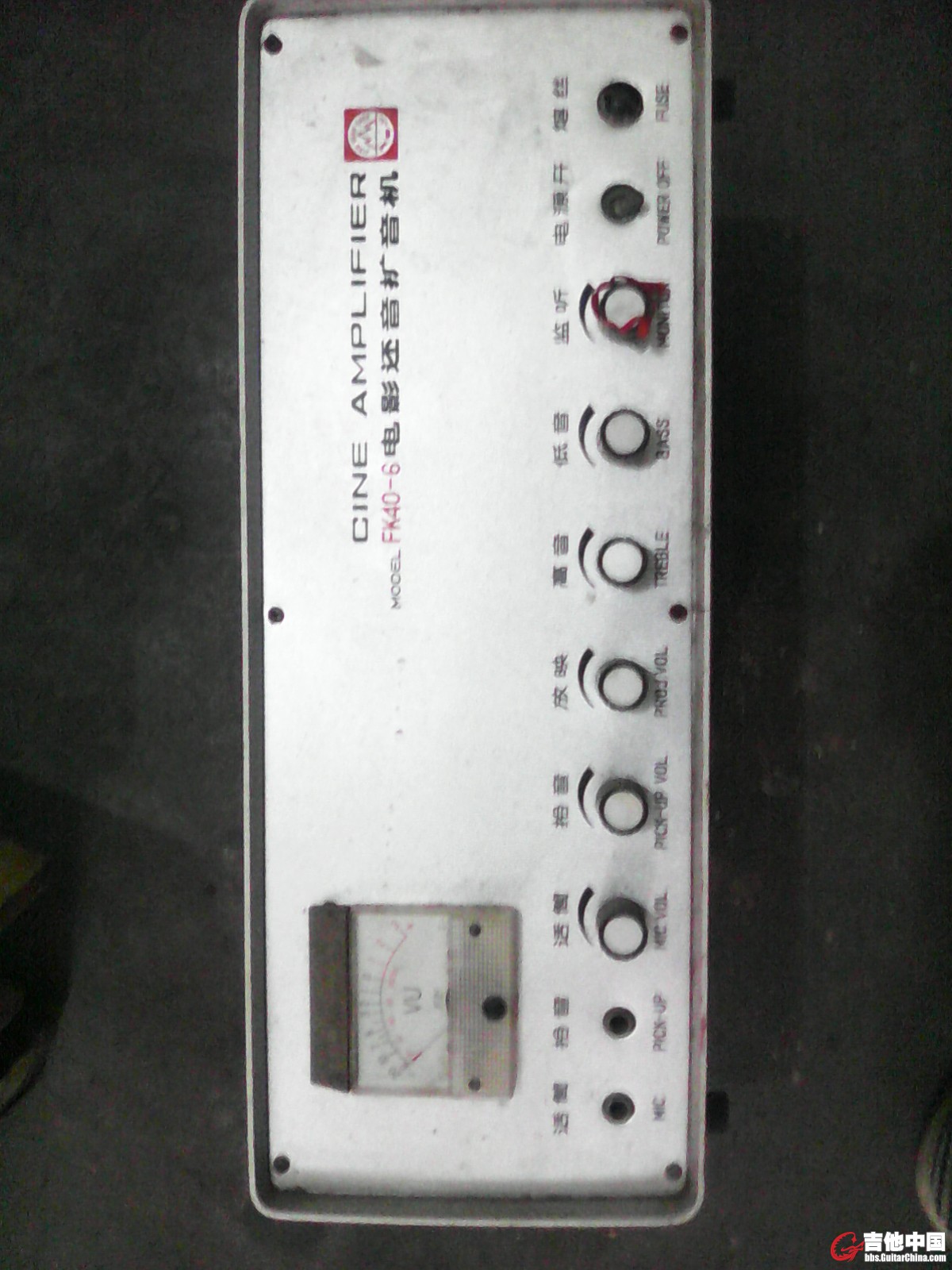

这个电影机能当箱头用么？

妖狐残月

2014911 发表于 2015-4-17 19:14
这个电影机能当箱头用么？

楼上的是来踢馆的么？    看到这个没人关心他那个了

妖狐残月

2014911 发表于 2015-4-17 19:14
这个电影机能当箱头用么？

楼上的是来 踢 馆 的么？    看到这个没人关心他那个了

2014911

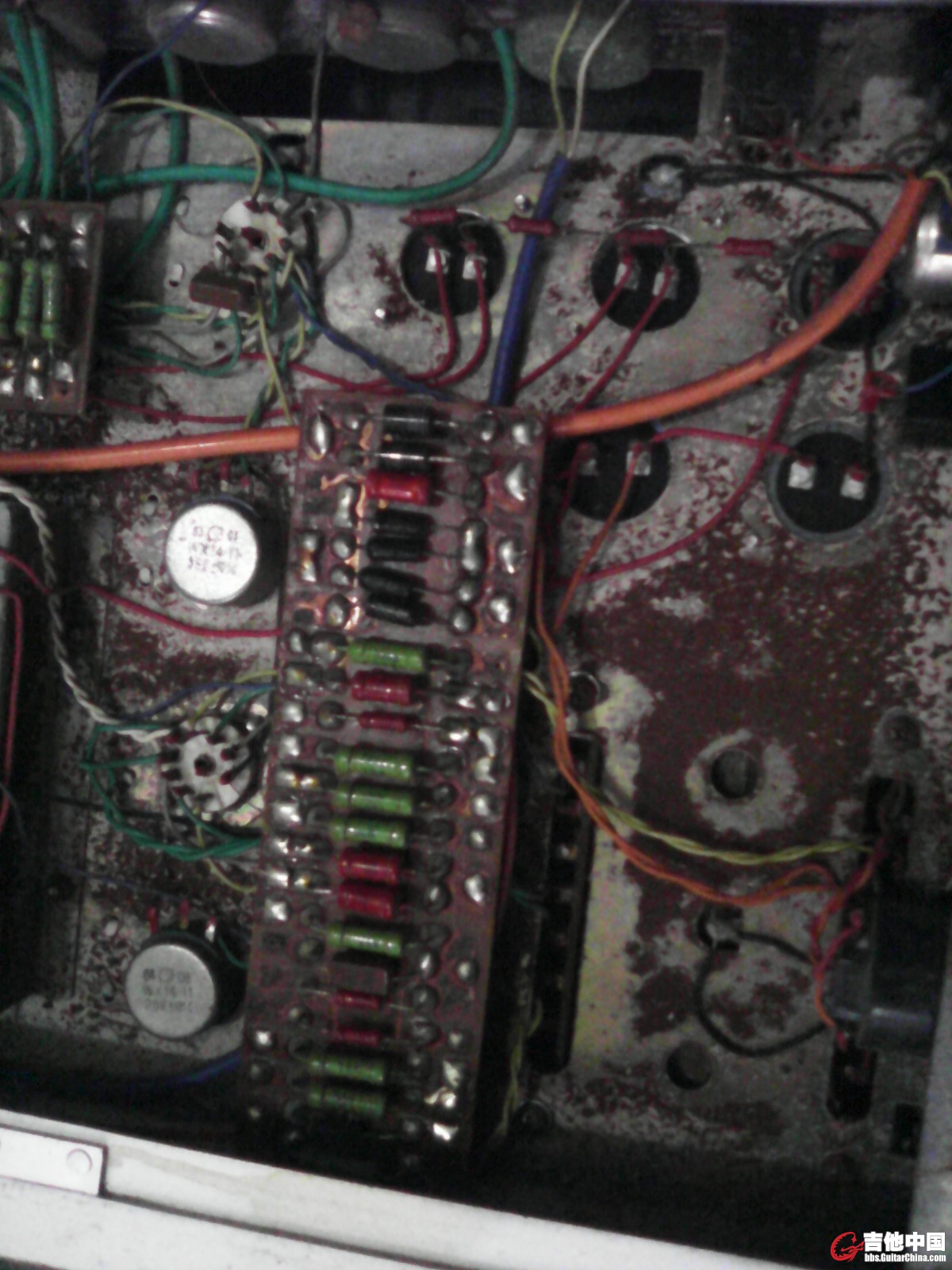

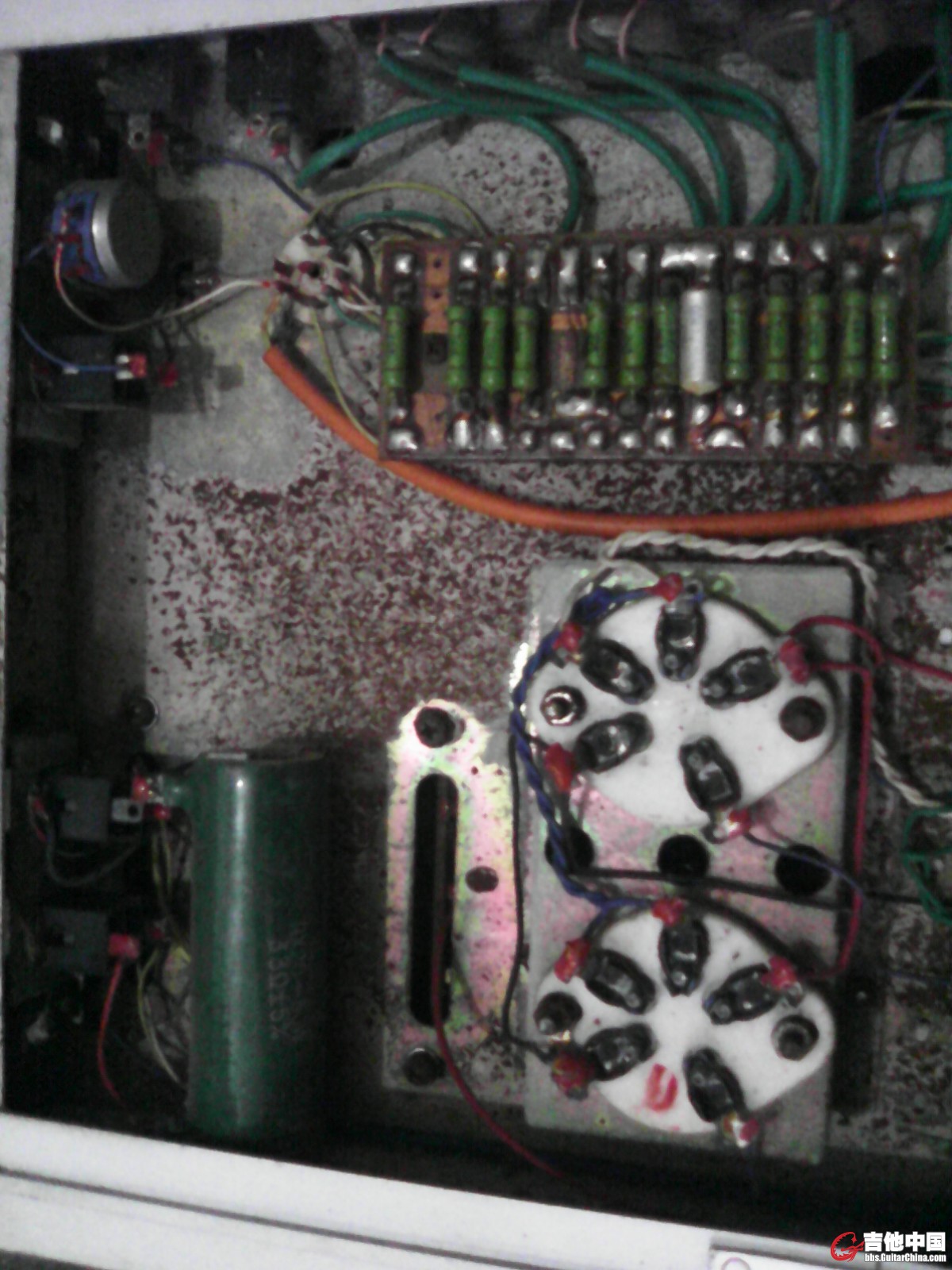

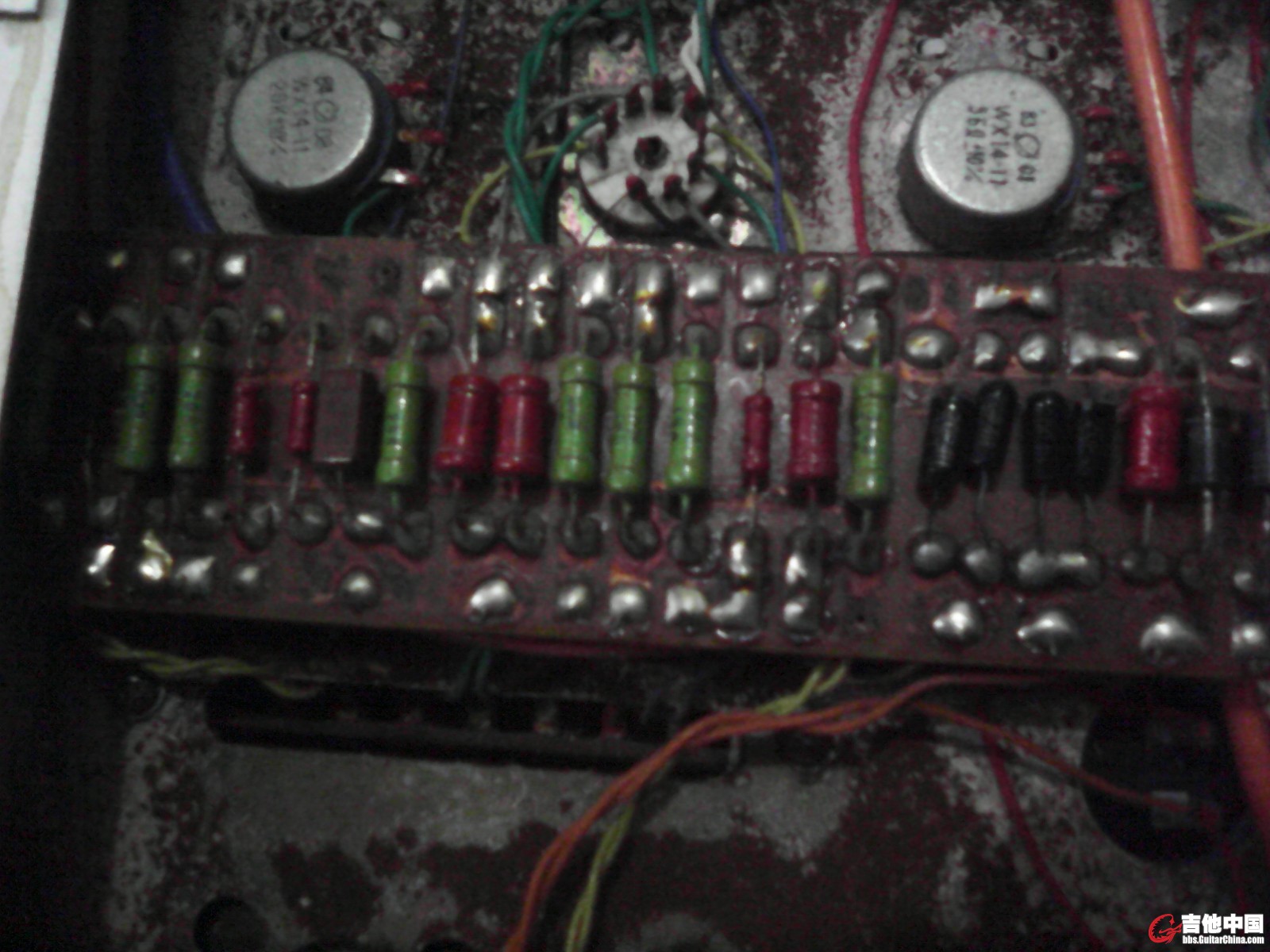

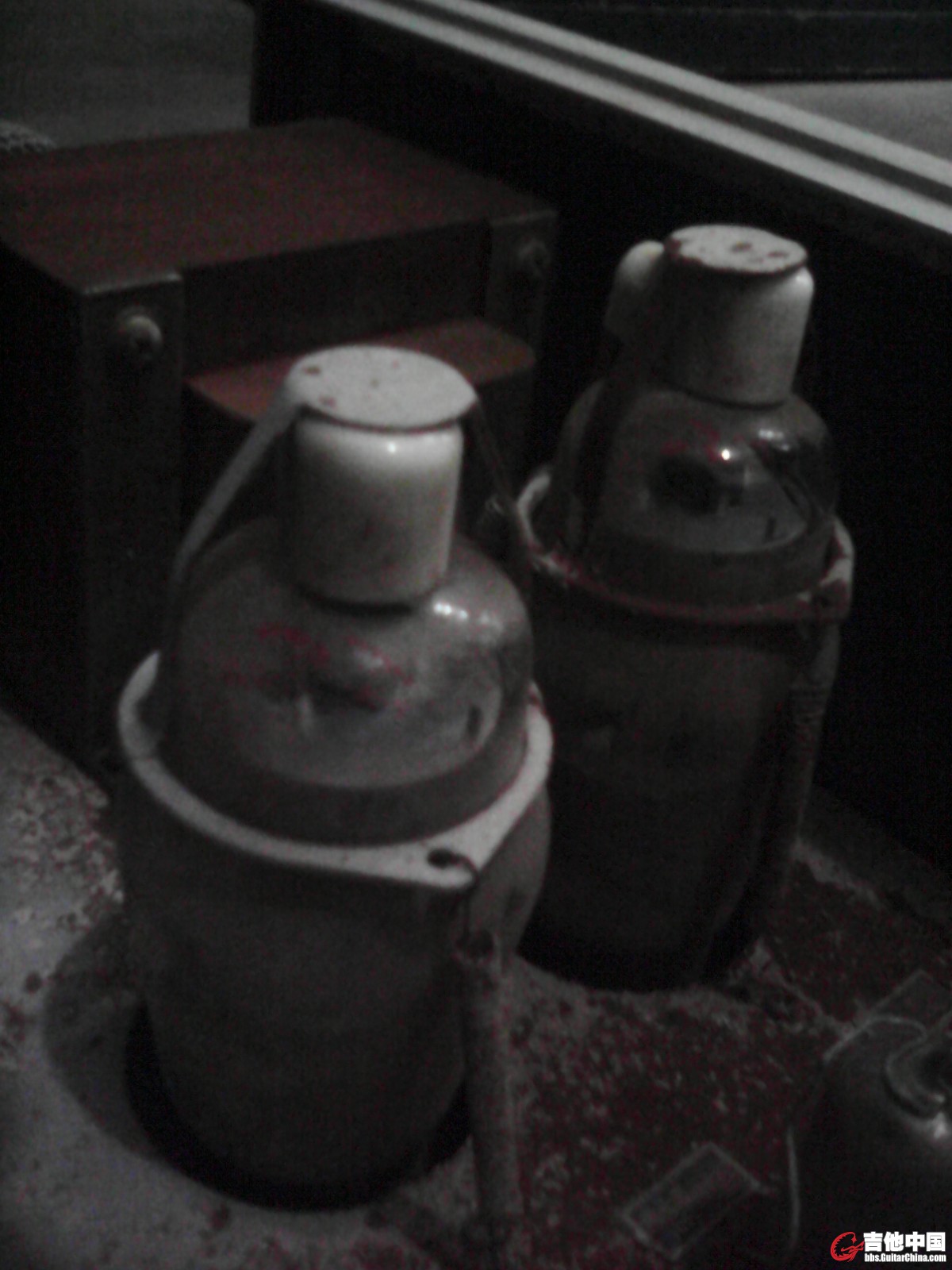

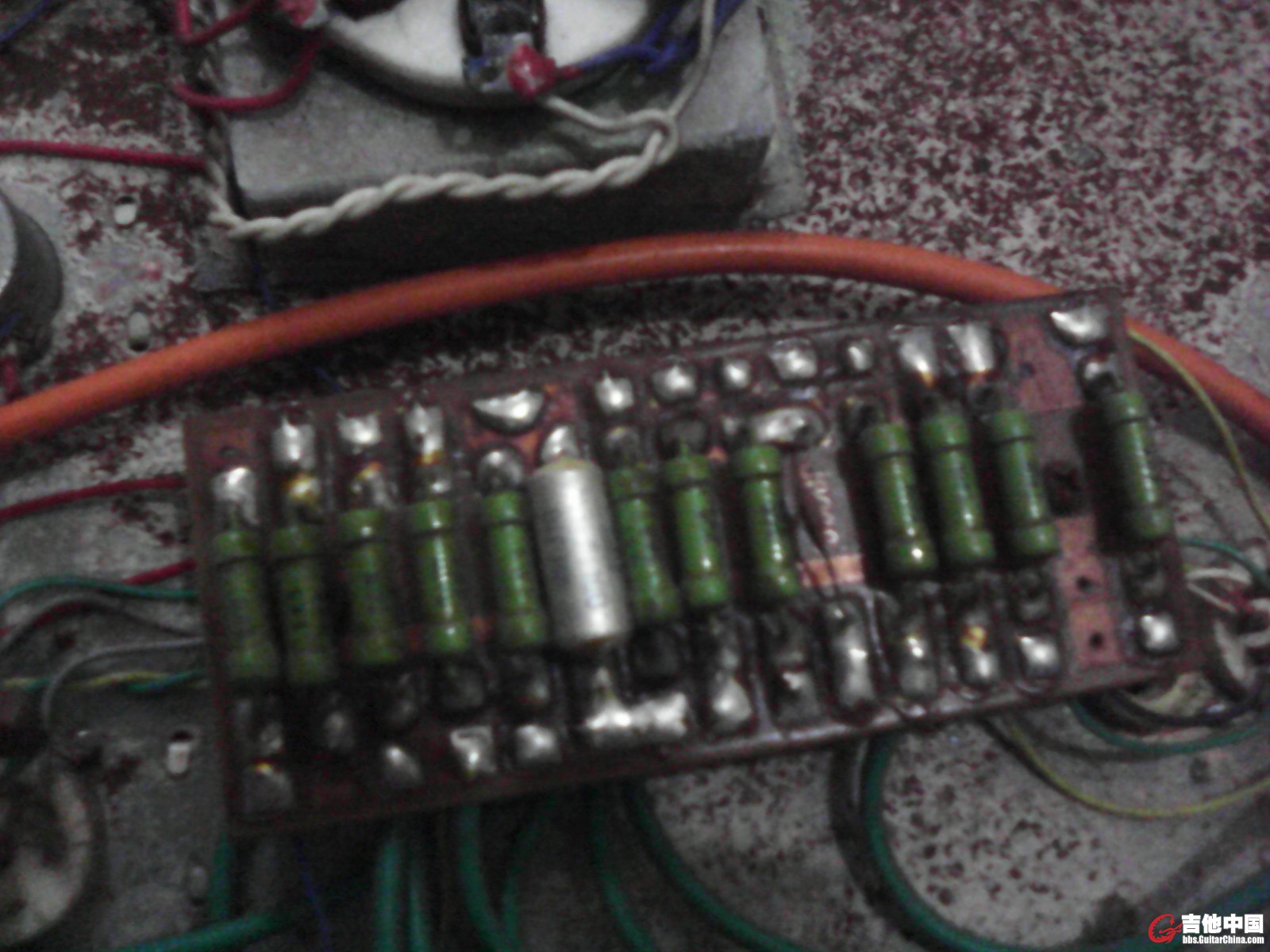

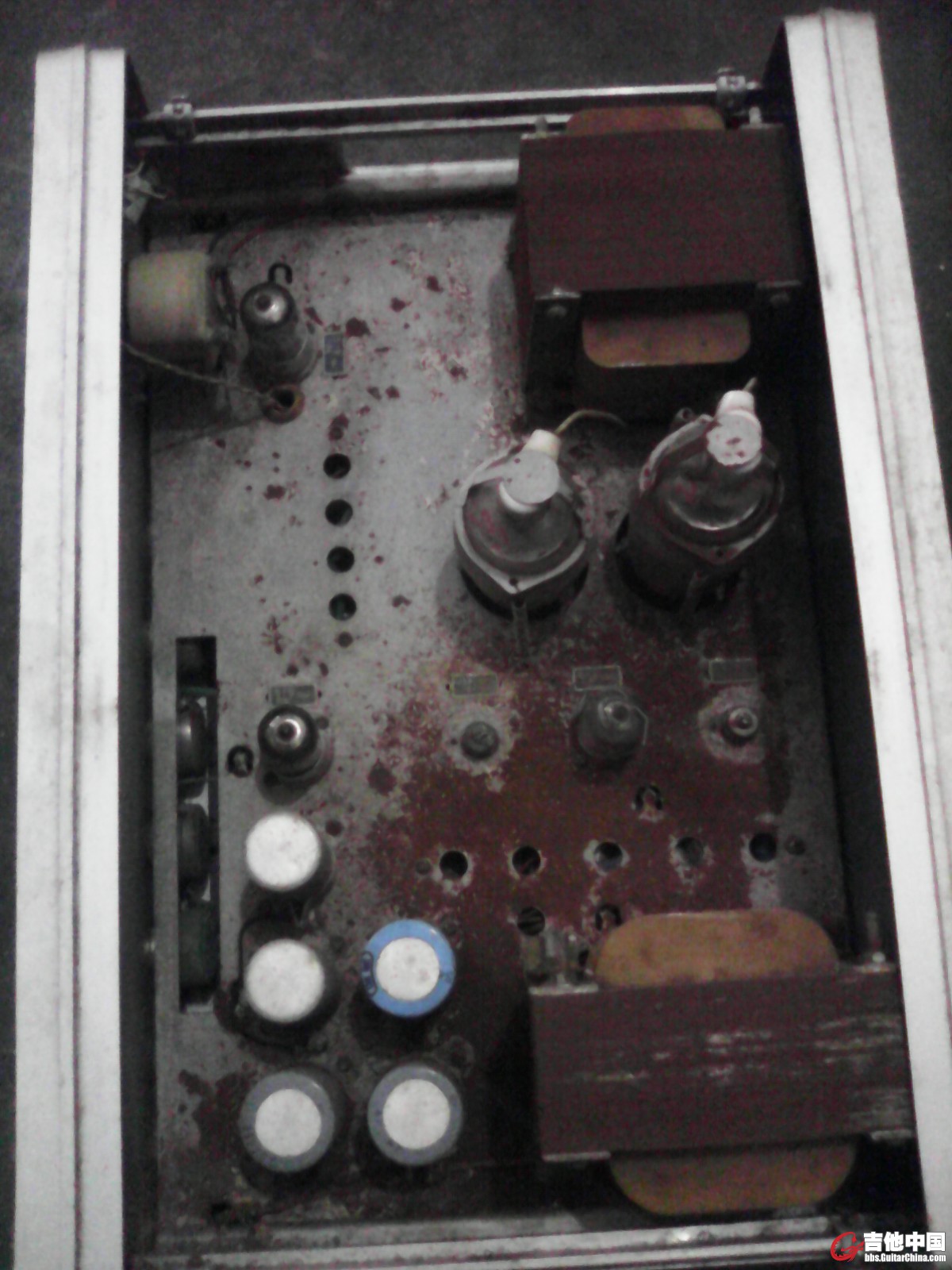

主要是我不懂啊。仓库里翻出来的，从没用过。问了几个人没人告我答案啊，楼主既然自己会做，肯定懂的。麻烦给讲讲这个东西有什么利用价值？》

csma

答案揭晓——新做的AX84 P1 Extreme箱头，已经发帖：http://bbs.guitarschina.com/foru ... ;page=1#pid26054861

csma

2014911 发表于 2015-4-17 19:11
像炸弹

捆在一起的四个电容确实有那个感觉。。。

csma

2014911 发表于 2015-4-17 19:14
这个电影机能当箱头用么？

拆开看看？

csma

zql112003 发表于 2015-4-18 21:09
有mesa 的风格

您说的4楼的电影机吗？

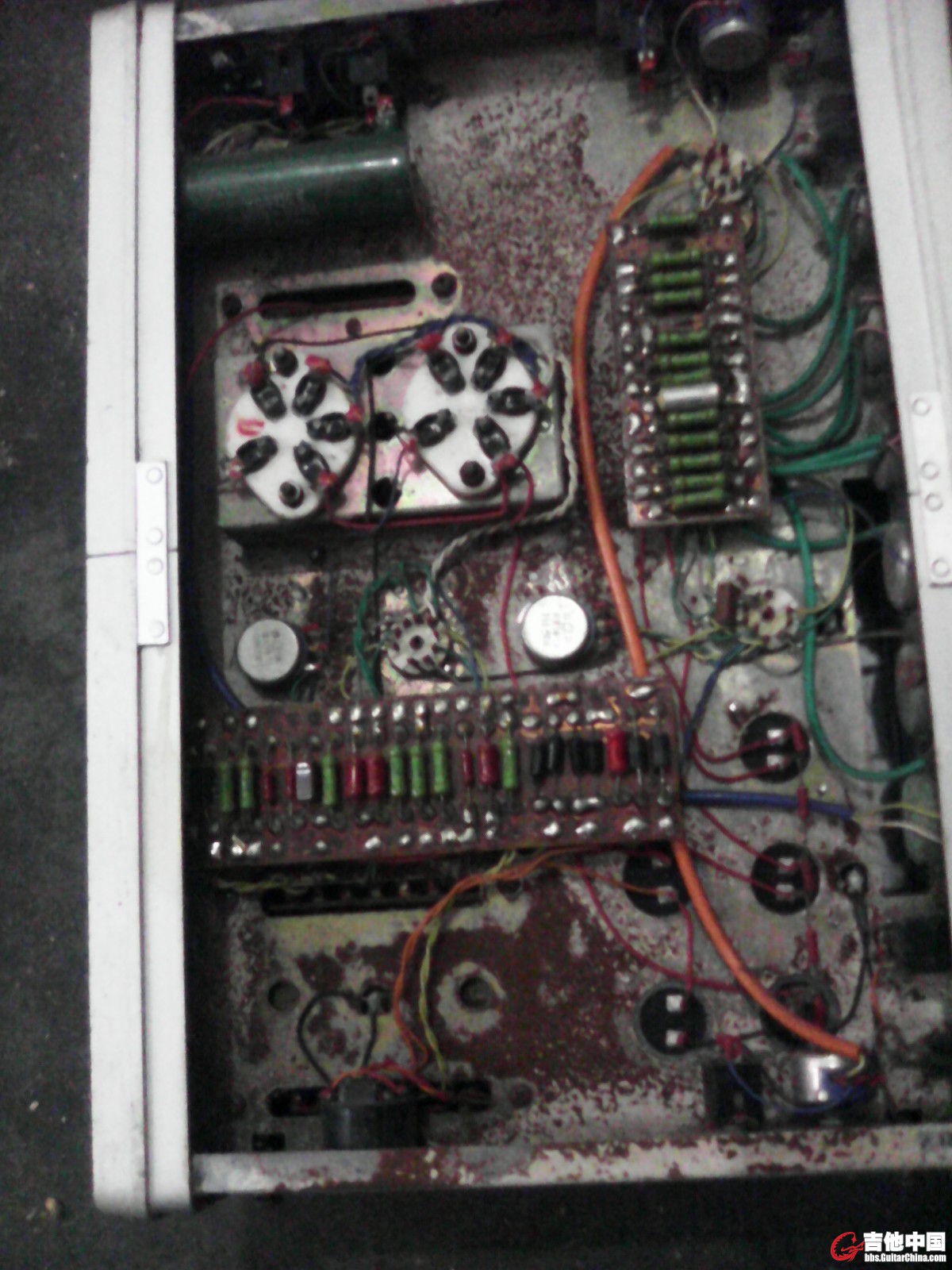

2014911

请指教------------------------------------------

csma

2014911 发表于 2015-4-19 14:09
请指教------------------------------------------

惭愧！指教不敢谈，不知这个是否还能工作？要是我会先接好音箱，用万用表测出“话筒”、“拾音”插口是否漏电，不漏电的话再把琴插到“拾音”那个孔里弹弹试试，如果没坏的话会有声音出来。
然后串一串效果器，把这个当个清音箱头用

这么好的宝贝，要是还能工作的话，最好还是别折腾了。。。

2014911

这个大概多少瓦的？接什么样的箱体有要求么？这都锈了，插上电会起火么？

2014911

看出厂编号貌似80年代的，和现在的新东西匹配么？

csma

2014911 发表于 2015-4-19 18:36
这个大概多少瓦的？接什么样的箱体有要求么？这都锈了，插上电会起火么？ ...

这些在机器后面会有标示吧，功率和阻抗，锈了没关系，看你图片上有一把刷子，认真把灰尘清清，找个阻抗匹配的箱子——不一定是吉他箱，家庭影院的音箱也可以。但必须要阻抗匹配，实在阻抗不合适，可以用阻抗略大的，但不能用阻抗小于输出阻抗的，会烧机器。
连接好音箱后，在确保安全的情况下，可以敞开盖子测试，开机前把所有旋钮都调到最小，打开电源后看那几根管子的灯丝是否都能点亮，观察内部是否有跳火，闻闻是否有焦糊的味道，如果没有异常，把高低音调到中间位置，再一点点的增加音量，听音箱里是否有声音，是否是正常的声音。以此判断机器是否工作，是否正常。
如不能正常工作，就得找人修了。。。
如能正常工作，关机，琴接入“拾音”，再开机测试。

csma

2014911 发表于 2015-4-19 18:41
看出厂编号貌似80年代的，和现在的新东西匹配么？

搞清功率和阻抗，匹配不成问题。

2014911

多谢，等我弄好了再来交作业。

yusai

看着像从外星飞船上卸下来的

csma

2014911 发表于 2015-4-19 20:16
多谢，等我弄好了再来交作业。

别客气！安全第一！

csma

yusai 发表于 2015-4-19 22:20
看着像从外星飞船上卸下来的

这个飞船是自己造的

supperstar

是个宝贝啊！这个机器有前级输入，话筒插孔可做低阻抗输入，线路插孔可做高阻抗输入，还可以接低阻抗监听音箱，啥也不要动，直接做箱头，效果杠杠的，输出阻抗是32欧的。
