看看我做的机器：后级恒流源偏流！

乐派 · 发表于 2014-10-12 12:43:46

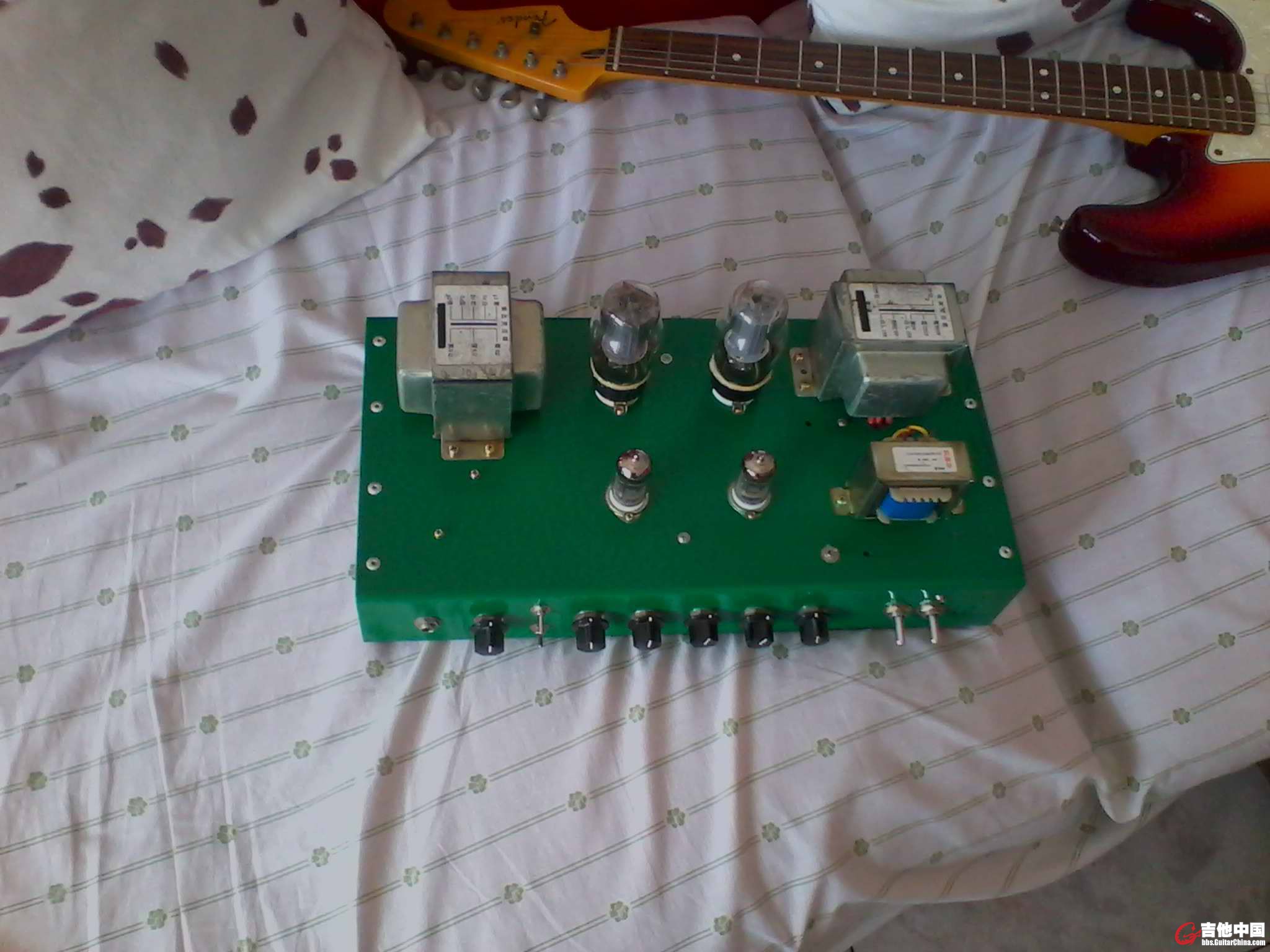

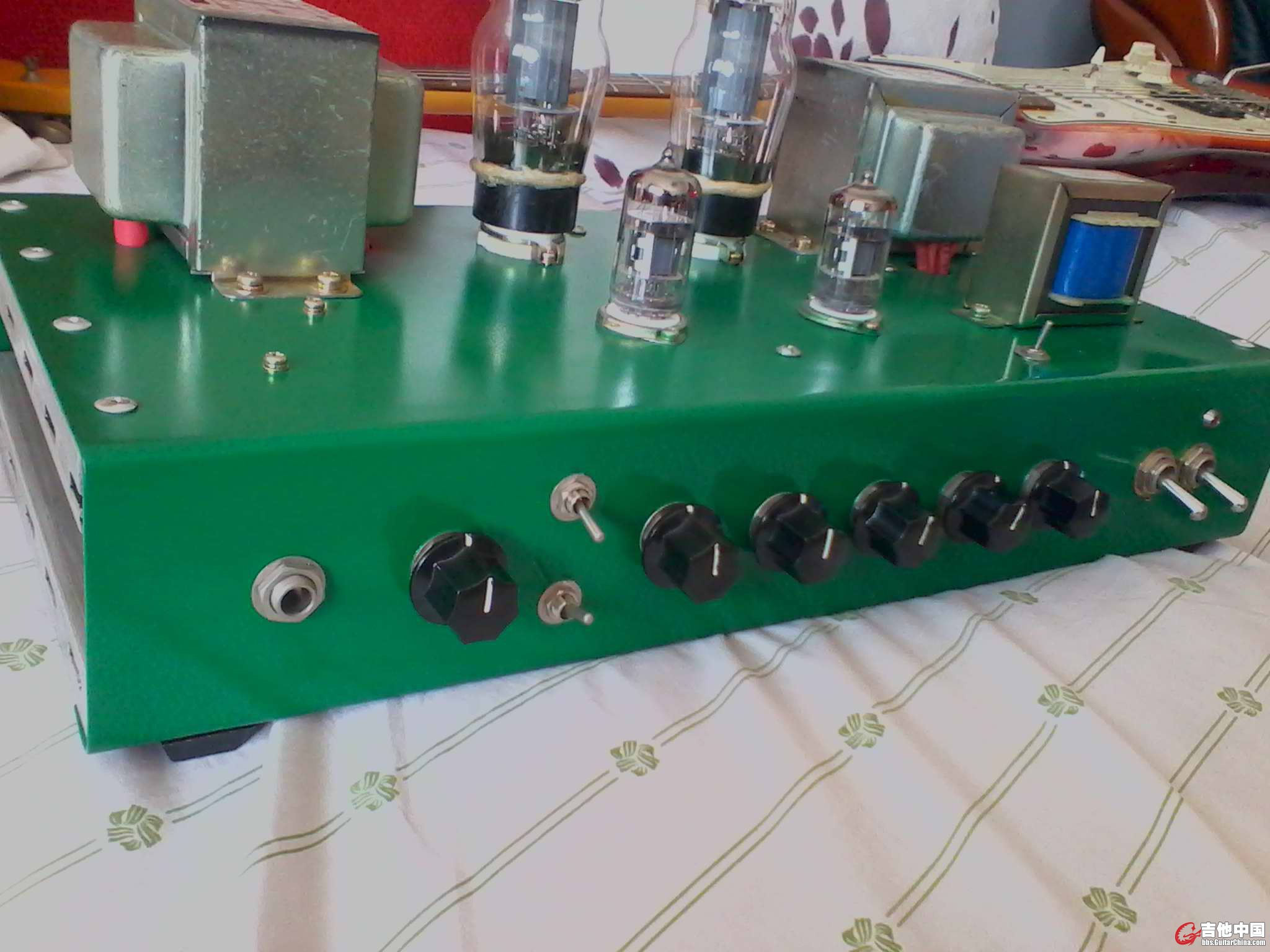

我做了一个机器，下面介绍一下其特点：

乐派 · 发表于 2014-10-12 13:02:46

本帖最后由乐派于 2014-10-12 14:20 编辑

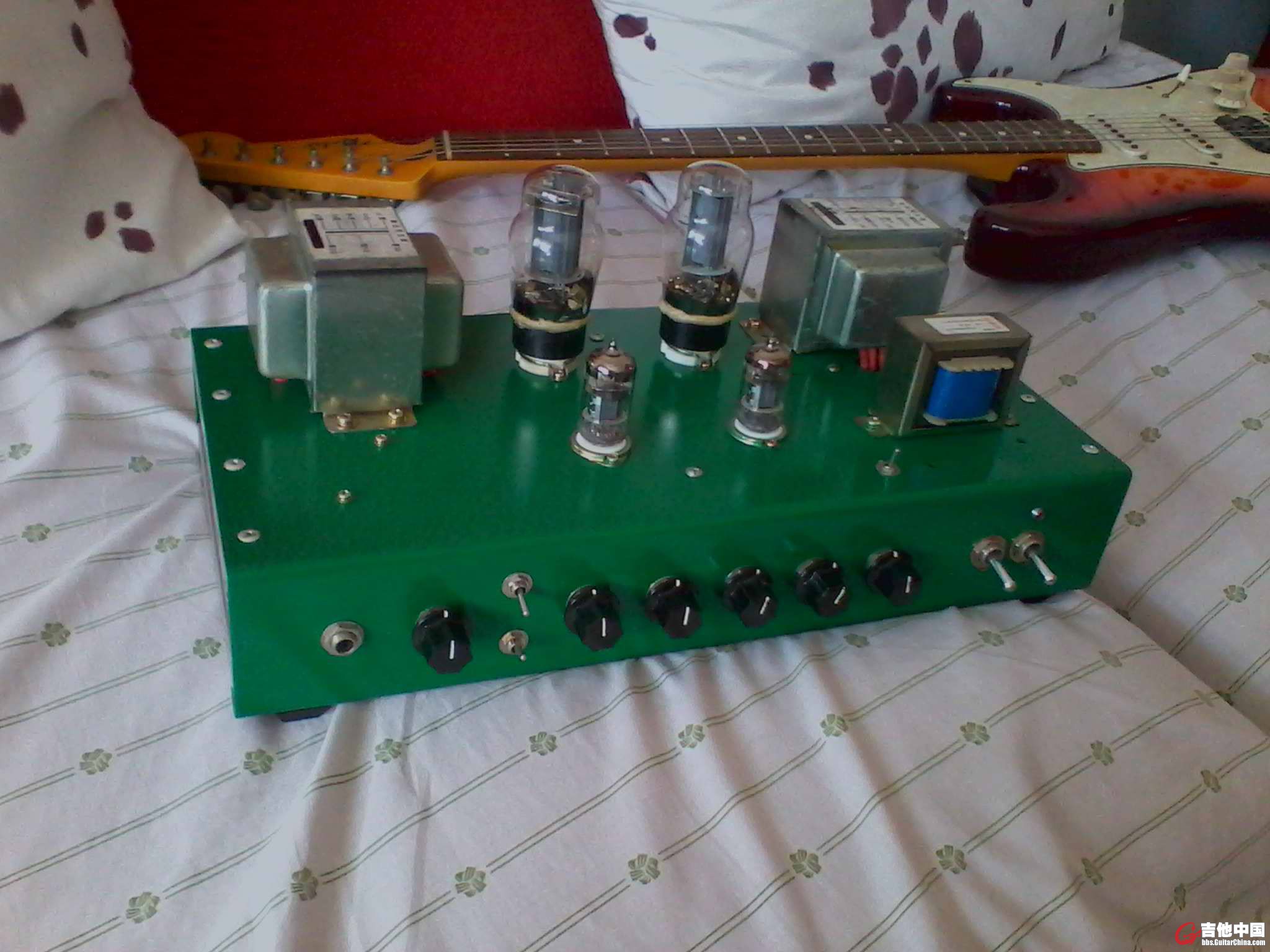

这个机器，除颜色外，基本是我按照自己的想法做的，最后效果还行，基本跟自己想象的差不多；

1，前级只有两级放大，能出清音，和轻过载。若开功率衰减+单块推，也可以很咆哮。
2，后级用6l6推挽,但也可以用el34，6V6。无需调偏压。（用6v6时，4欧输出变8欧输出。）后级用恒流源做自给偏流。两个后级管无需特别配对。

乐派 · 发表于 2014-10-12 13:22:24

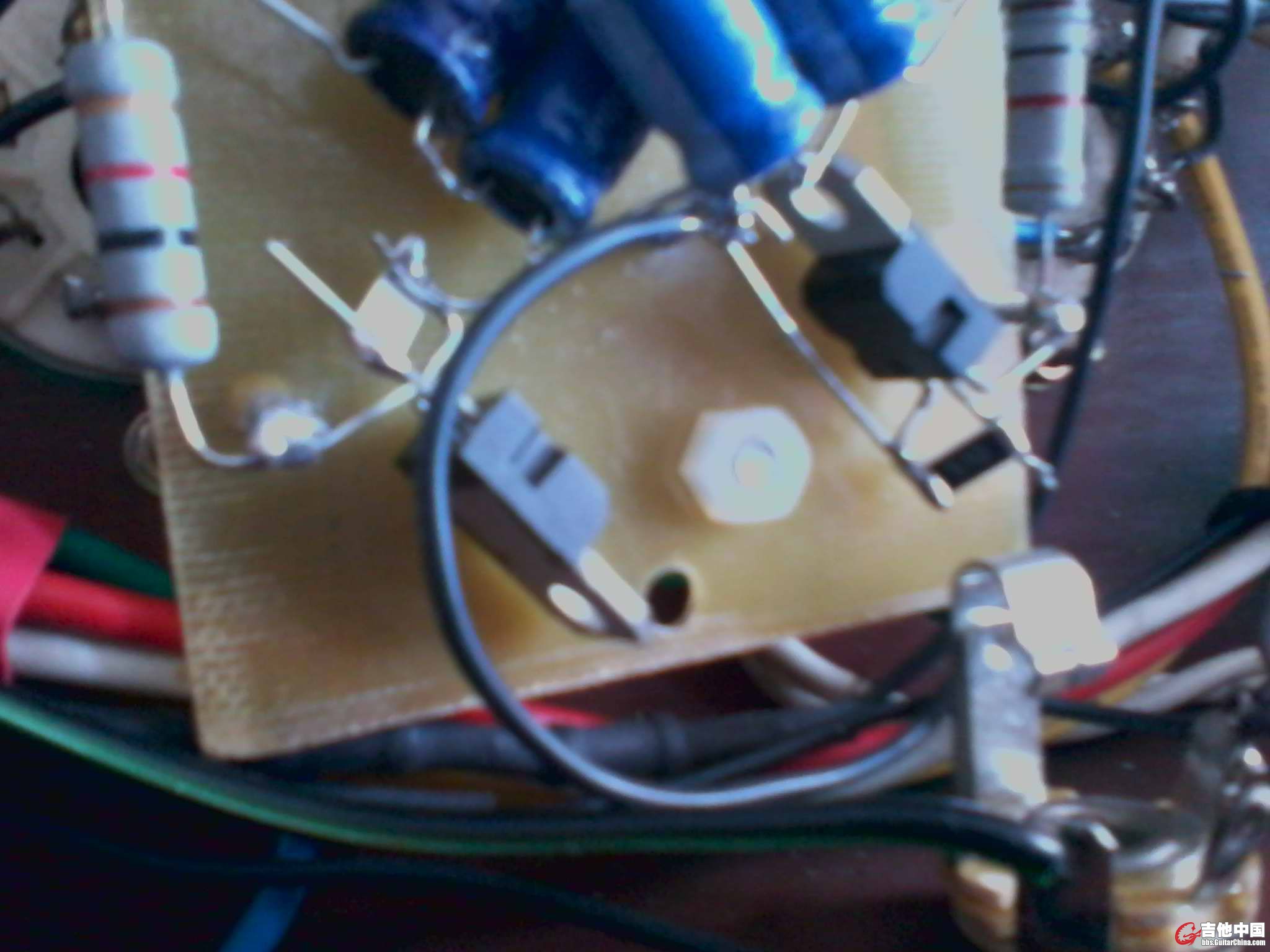

用lm317+一个510欧的贴片电阻构成的一个恒流源，作为后级的自给偏流。我不说是自给偏压，因为这里偏的是电流！

偏流大致=1.25v/510, 25毫安左右。工作电流小了声音干瘪，大了声音肥胖，我喜欢25毫安左右的。

由于工作电流恒定了，所以后级换成el34，也可以正常使用。虽然这时输出变压器阻抗在理论上嫌大了一点，但声音完全没有问题。

也可以其中一个管子用6l6,另一个管子用el34, 由此造成的声音特点变化，我还没有时间好好实验总结，以后再说了。

补充内容 (2014-10-13 21:46):
上述"510欧贴片电阻"应为：51欧姆。 510是编号，=51乘10的0次方。

民工甲 · 发表于 2014-10-12 13:24:30

太专业了，楼主能给介绍下“后级用恒流源做自给偏流”么？

乐派 · 发表于 2014-10-12 13:27:06

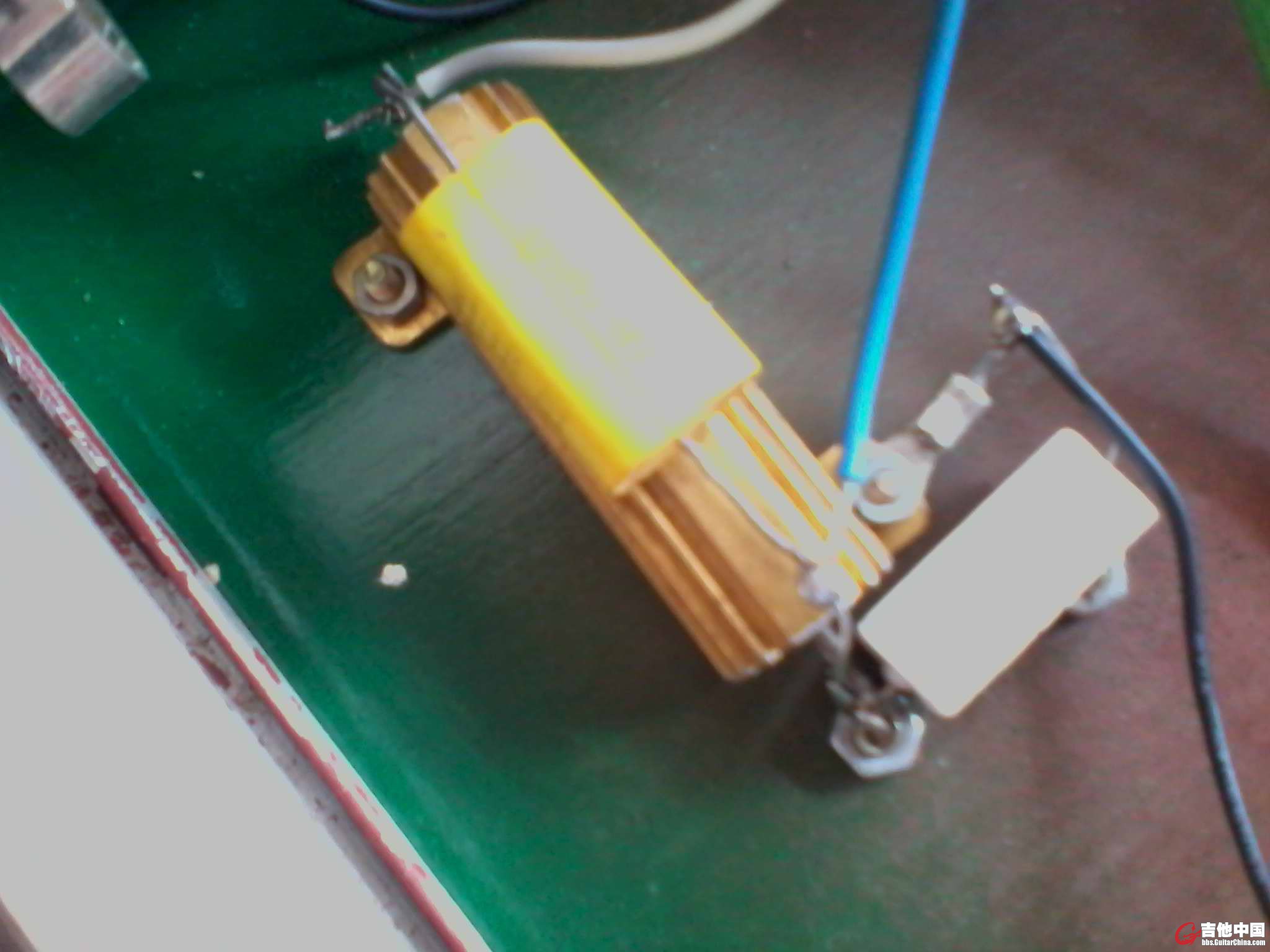

内置功率衰减。上面的黄电容是作为高频补偿的。效果不错。

乐派 · 发表于 2014-10-12 13:57:31

好，我画个图。

R1可以不用。

C1 几十~几百微法，看你喜欢的音色取向。

R2 510欧母，决定了恒流值，改变其阻值可以改变恒流值。

补充内容 (2014-10-13 23:44):
下图电阻510R,应为51R. 特此更正！

乐派 · 发表于 2014-10-12 14:08:40

希望这个lm317恒流源自给偏流能抛砖引玉，给朋友们带来启发。

修理工 · 发表于 2014-10-12 16:45:10

顶了！

zakky0103 · 发表于 2014-10-12 19:21:44

看起來很威武，綠色我很喜歡

民工甲 · 发表于 2014-10-12 20:59:10

赞，我小白虽然不是很明白

1小刀1 · 发表于 2014-10-12 22:17:24

好像是听懂了也好像是没听懂 .....

裂空雷痕 · 发表于 2014-10-13 08:14:40

哥，我为啥隐约觉得有哪不对呢。用510欧电阻电流才2毫安多，不低么？波形有交越失真没？

裂空雷痕 · 发表于 2014-10-13 08:45:07

好像还不光是这个问题，我看你的意图是工作在乙类状态，而乙类状态有信号时电流增加，317为维持恒流会使调整管趋于截止，阴极电压应该趋于大幅升高。我一时也想不太明白，不过就是感觉不太对，以前在我的概念里这种恒流方式应该只适用于甲类的。

我行我路 · 发表于 2014-10-13 12:34:52

乐派 · 发表于 2014-10-13 21:23:04

哦，雷子提醒我了，是我写错了，贴片电阻510是51欧，恒流值是25MA.

机器去年做的，我这次打开来就拍了一个照，瞄了一眼是510，就写成510R了。我得改改。

乐派 · 发表于 2014-10-13 23:06:14

悲催啊，没法改了。。
所以，咱这个还是甲乙类，不是乙类。

确实，非甲类的自给偏压电路，在有大信号输入时，阴极电位会升高，负半周信号会更趋向截止方向的非线性区域。对尤其是低频信号有一定“负反馈”压缩作用。说白了，就是输入信号越大，输出非线性失真也越大。这个感觉，其实就是OVERDRIVE的感觉。

我就在这个机器上对比过固定偏压，自给偏压（电阻加电容），还有这个恒流源自给偏压。电流都是25ma。总体来说，固定偏压功率大些，声音开放些。自给偏压的功率小些，声音相对“OVERDRIVE"一些。
我个人还是比较喜欢这个恒流源自给偏压，它有个优点，底噪很低。两臂恒流值相等，相互抵消，这效果还是比较明显。（我的后级配对不是特别好。）第二个优点，我觉得它声音也很。。。。不错。。。对于评价声音，我很谨慎，很注意低调用词，我一直怕别人说我瞎吹，叫咱上视听。。。咱没那个时间精力啊~

我一般喜欢实验一些新想法，然后反复使用，感觉有价值的，我会发到gc diy版来，这个机器我用了快一年，感觉还是值得跟朋友们分享。

乐派 · 发表于 2014-10-13 23:18:35

雷子，你说的“以前在我的概念里这种恒流方式应该只适用于甲类的。” ，我想你说的可能是另一种后级情况：后级恒流源“长尾”自倒相电路。

  那个的话，是A,B管共用一个LM317恒流源，并且不可以并阴极电容。

  我这个，只是后级自给偏压的变形，两臂各有一个恒流源，并且，都并有阴极电容。

  不过，我这个电路如果要真正使用6l6.el34混搭的话，估计还得调整到接近甲类状态，这个以后有时间再说了。
