【愤怒的现场】调音台不思议手记之一

愤怒的调音师 · 发表于 2014-9-23 11:02:01

大家晚上好~~~
欢迎大家收看今晚的愤怒的现场，今晚的嘉宾是我们熟悉的司徒愤怒师傅，在今晚的不思议手记大家将会跟随我们的摄制队深入现场，去了解一下关于调音台的各种灵异功能和解开调音台的神秘面纱，好了以下时间交回给我们的司徒愤怒师傅。

好的，谢谢主持人，今晚主要是想说说调音台的基本功能，写给一些想去入门干音响和在排练房玩乐队的童鞋，以及给跑场时被忽悠过的乐手们。

一般人觉得调音台是一个很高深的东东，总结一下原因有两个：
一,上面旋钮太多，看着容易眼花。
二,上学时候体育老师没有把英语教好，看不懂调音台上面写什么。

所以本文分两部分，第一部分说说调音台上面的各个旋钮是什么东东，第二部分是一些基本的音响中英对照。

首先大家可以看到一个简单的模拟调音台，一般都可以简单的分为输入通道区，功能区，输出母线区。如下图：

声艺的LX9

A&H PA12

先说说输入区，这里的上面标注的红色是单声道输入通道，标注蓝色的是立体声输入通道。

他们的区别：单声道输入通道处理一个单一的信号；立体声输入通道同时处理两个立体声信号（主要是一些像CD机，采样这一类已经处理好的立体声信号），童鞋们可以发现一般立体声输入通道功能都比较少，因为这一类的信号一般不需要太多的处理（本来就是已经处理好的信号嘛）。

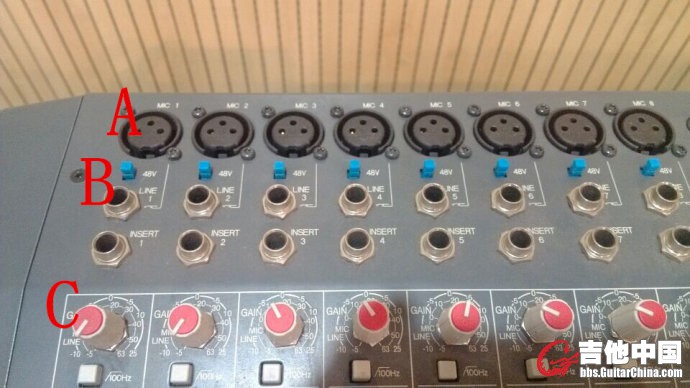

好了再看单通道区，上面有好几个洞洞，看标注A和B，这里分别是两种输入接口:MIC（麦克风输入）和LINE（线路输入）。

我们也看看他们的区别吧，最简单的区别，用来“插”是他们的线头是不一样
长这样的是MIC的好基友，他叫Cannon（卡农公插头），他是负责插MIC的。

长这样的是LINE的好基友，他叫Jack（直插），他是负责插LINE的。

除了好基友不同，MIC和LINE接收的电平信号也是不一样的。
MIC接口是接收一些较低的电平信号，例如：麦克疯，DI盒

LINE接口是接收一些“线路标准”的信号，例如：CD机，采样，乐器（注意：虽然乐器是高阻抗高输出的，但是由于阻抗匹配问题，一般乐器接到调音台LINE接口，虽然能响但是出来的都是翔一样的音色，如果演出场地实在比较坑爹没有办法了，乐器要直接进入调音台，请使用DI盒，乐器先到DI盒再到调音台）

小贴士：现在很多的效果器例如综合,箱模等效果器都有带DI功能，如果你的效果器有卡农输出接口，那么恭喜你，这货是带DI功能的。

再看标记C,这个红色的旋钮是全调音台中最重要的一个旋钮，没有之一！所有的调音台上面的操作都将跟这个旋钮密切相关，这个红色的旋钮就是大名鼎鼎的---------“Gain”(增益)
以前在英语课上，体育老师教过我们“no pay no gain”说的就是这个Gain，大家大声跟我读一次"孬呸，孬给嗯 "

Gain（增益）其实是一个比较难理解的东西，其实简单来说它就是一个把信号放大的东东，所以也叫“信号放大器” “话放”，进入到调音台的信号首先就要经过增益的旋钮（也就是信号放大器）把信号的电平放大到合适的值（这个合适的值后面也会讲到喔!）。

有童鞋肯定问：为什么要放大呢？
是因为这样的，正如前面所讲到的“MIC”和“LINE”他们是分别接收不同电平大小信号的，像一些CD机和乐器输出的电平是比较高的，但是像麦克风输出电平就比较低了（-70~-50DBu），所以必须把低电平信号放大到合适的值再进行处理。

肯定又有童鞋问：如果不放大信号就进行处理，行吗？
答案是：行的！但是！不经过放大的信号直接进行处理，然后就直接混合输出会有一个很大的问题，就是“信噪比”很低！

问题少年肯定又会再问：艹什么叫信噪比！
嘻嘻，信噪比其实就是一个比值，用来表示信号是否干净，噪音多不多酱紫。

信：有用的信号噪：噪音,底噪
所以信噪比是这样得出来的：信÷噪=信噪比
从公式可以看出来，这个比值是越大越好的，已知道设备的底噪是固定的，可以得出结论是：有用的信号越大，信噪比越高，输出的信号越干净酱紫。

问题少年懂了：那就是有用信号越大越好咯！？
这个问题问得非常滴好！大家给点掌声！！
可以这样说，但是前提必须是信号不失真，（这里的失真跟玩电吉他童鞋平时玩的失真不一样）

这里说的信号不失真，简单来说就是信号输入到调音台经过Gian（增益）放大后，我们监听输入通道时候信号没有爆灯也就是PEAK红灯不会亮起来。（有一点要牢牢记住：PEAK灯永远不能亮，亮了你就等着坏设备吧）

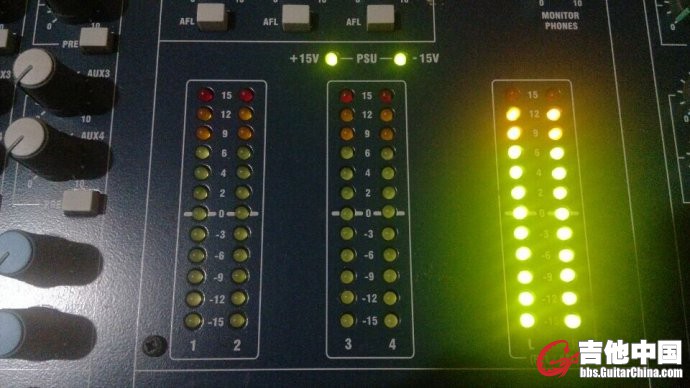

附上调音台上的信号表头，表头就是给我们去监视信号的大小，会不会过小或者过大，一般分为绿黄红三种颜色，跟交通灯一样，绿色代表安全可行，黄色代表警告警示，红色代表危险。

一般来说信号失真意味着产生大量高频谐波，如是信号失真了声音听上去高频会多点而且带点沙沙的感觉，正正就是这些高频谐波杀掉了你们的高音单元。

差点忘记发中英对照了，以下中英对照，数据均来自一些音响专业类书籍和网络文献，如有纰漏欢迎指出。

增益 GAIN:信号放大器，话放，口子
用来把信号电平作放大，通常用分贝来作单位。（"分贝、DB"这么复杂的概念我是打死不会科普的，大家请百度吧，不想百度的话就把它理解为音响里面常用一种单位就好了，我感觉这东西跟比例尺有点像）

MIC:麦克风标准电平输入接口
平衡的，低阻抗的，低电平输入标准，一般麦克风输出电平范围在 -70~-50 Dbu。(平衡和低阻抗，看回我以前写的《乐队演出的葵花宝典》里面有说)

LINE:线路标准电平输入接口
非平衡的，高阻抗的，高电平输入标准，一般线路电平有两个标准，0DBU和+4DBU。(非平衡和高阻抗，看回我以前写的《乐队演出的葵花宝典》里面有说)

PEAK灯：表头上用作指示信号过载的灯
在功放和调音台的表头上都有这个灯，表头最顶端的一颗小红灯，它亮起来就说明信号已经太大了过载了，俗称的“爆掉了”，屌爆掉了！

监听 PFL、SOLO、CUE：使用监听耳机或者监听音箱，利用调音台的监听功能，来对选定的通道或者通道母线进行实时探听。也就是我们选定了要监听的通道后就可以在我们的监听设备上面听到这个通道的声音，同时还能通过表头来看电平的大小。

本以为写一千字就得完了，没想到要分篇，看样子得分好几篇.....待续吧........

愤怒的调音师 · 发表于 2015-7-24 16:11:30

我开通公众号啦
大家扫一扫关注我哈

Am小调。 · 发表于 2014-9-23 11:23:17

好贴啊

yujia5150 · 发表于 2014-9-23 11:42:16

回复只为收藏

硬糖 · 发表于 2014-9-23 11:49:09

好文！

亡灵牧师 · 发表于 2014-9-23 13:02:11

学习

Sanlan · 发表于 2014-9-23 14:01:42

卧槽！原来是酱婶儿的啊！楼主专业，坐等连载。

ashen1987 · 发表于 2014-9-23 16:35:32

楼主写的太棒了，坐等下一篇

nevauto · 发表于 2014-9-23 16:40:26

提示: 作者被禁止或删除内容自动屏蔽

梦想在路上 · 发表于 2014-9-23 17:25:10

原创必须支持，图文并茂，幽默易懂。加精！希望楼主继续分享相关知识和经验。

愤怒的调音师 · 发表于 2014-9-23 17:58:10

梦想在路上发表于 2014-9-23 17:25
原创必须支持，图文并茂，幽默易懂。加精！希望楼主继续分享相关知识和经验。 ...

见笑了，乱写一通的

林宝生 · 发表于 2014-9-23 18:50:56

加精都可以了论坛几乎没有这样的帖子好有营养

lykyl · 发表于 2014-9-23 23:26:10

图文并茂，写得很好！期待楼主兄弟的后续。

蘭州 · 发表于 2014-9-23 23:35:12

义务教育好文章，赞一个

夜雨吉他 · 发表于 2014-9-24 10:46:03

johnsonhain · 发表于 2014-9-24 10:49:03

写的真好！

愤怒的调音师 · 发表于 2014-9-24 11:26:21

lykyl 发表于 2014-9-23 23:26
图文并茂，写得很好！期待楼主兄弟的后续。

在写呢，抽空写的

Joekjl · 发表于 2014-9-24 11:50:14

有营养~~~

kanan · 发表于 2014-9-24 14:00:10

屌爆了

603241781 · 发表于 2014-9-24 14:22:20

基础玩吉他的居然有人不知道

bcbbs · 发表于 2014-9-24 14:36:19

小贴士：现在很多的效果器例如综合,箱模等效果器都有带DI功能，如果你的效果器有卡农输出接口，那么恭喜你，这货是带DI功能的。

关于这一句，请教LZ，如果效果器是有卡农输出接口，那么吉他连效果器进台子，是输入台子的Mic接口还是Line接口更好呢？

愤怒的调音师 · 发表于 2014-9-24 15:24:04

bcbbs 发表于 2014-9-24 14:36
小贴士：现在很多的效果器例如综合,箱模等效果器都有带DI功能，如果你的效果器有卡农输出接口，那么恭喜你 ...

果断mic

bcbbs · 发表于 2014-9-24 15:40:36

愤怒的调音师发表于 2014-9-24 15:24
果断mic

晚上回去果断试试，哈哈

sudayang · 发表于 2014-9-24 16:06:28

写的真好！
有时候想写点教材的东西，稍微写一点儿就知道难度在哪里了。楼主费心了！支持

红楼 · 发表于 2014-9-24 16:09:19

感谢楼主学习了一直想学习调音台的知识希望楼主继续推出新帖子

bruclan · 发表于 2014-9-25 09:03:02

营养贴，收藏了

DefancyBorn · 发表于 2014-9-25 17:12:55

可以可以

故障公司 · 发表于 2014-9-25 18:59:27

张姿势了！多谢

我爱软啃肉 · 发表于 2014-9-25 20:25:10

唐木诗 · 发表于 2014-9-25 23:07:00

句号

chybeatles · 发表于 2014-9-26 01:45:05

好帖

芝士蛋糕 · 发表于 2014-9-26 09:04:43

好帖

愤怒的调音师 · 发表于 2014-9-26 11:22:41

sudayang 发表于 2014-9-24 16:06
写的真好！
有时候想写点教材的东西，稍微写一点儿就知道难度在哪里了。楼主费心了！支持 ...

教材类的确难写啊，但是看现成的教材生硬难懂，希望科普一下，让大家玩乐队时候的对设备对演出的概念更清晰，更多乐队懂得怎么去做现场

摆渡人369 · 发表于 2014-9-26 13:16:05

这种普及贴真该大力支持啊，坐等更新。

愤怒的调音师 · 发表于 2014-9-27 13:01:17

红楼发表于 2014-9-24 16:09
感谢楼主学习了一直想学习调音台的知识希望楼主继续推出新帖子

在写了，很快第二弹

jeinui · 发表于 2014-9-27 14:04:21

专业，全面

高峰王 · 发表于 2014-9-27 23:15:24

顶楼主大众化的讲解。

暴力婴儿XXX · 发表于 2014-9-28 10:02:48

专业易懂！！！！不错顶起！！！！！

greenpegt · 发表于 2014-9-28 10:10:02

好文。必须顶。。

愤怒的调音师 · 发表于 2014-9-30 12:10:10

芝士蛋糕发表于 2014-9-26 09:04
好帖

谢谢

马邑吉他手 · 发表于 2014-9-30 22:18:33

好帖，收藏了
