拾音器的DIY！！不知道有人做过没有很简单！

DAYINCHI · 发表于 2014-7-16 19:04:52

本帖最后由 DAYINCHI 于 2014-7-16 19:07 编辑

今天的一个想法  不知道以前有没有人这么干过！！

切单  一个比较熟悉的词  但是很多拾音器不可以切单！！

手里是否有一块大双拾音器！！有！！OK  咱可以自己改装一下  很简单的改装！！

大双拾音器改带切单的功能！！两线改5线  4线也可以！！上图！！

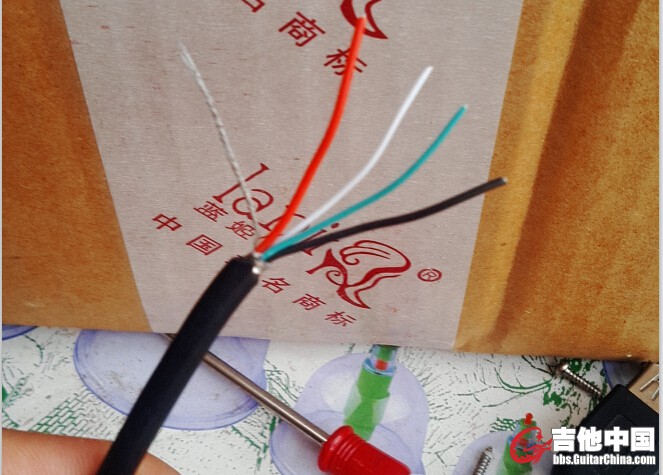

首先要有一根线内部有4根线的线带屏蔽的更好我用的是一根USB线没用的USB线还不错 4心带屏蔽网

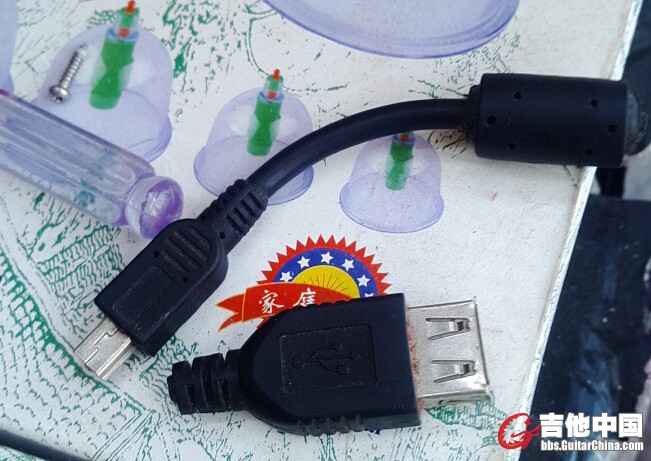

这是这根命运悲催的USB线呗斩头脚！！

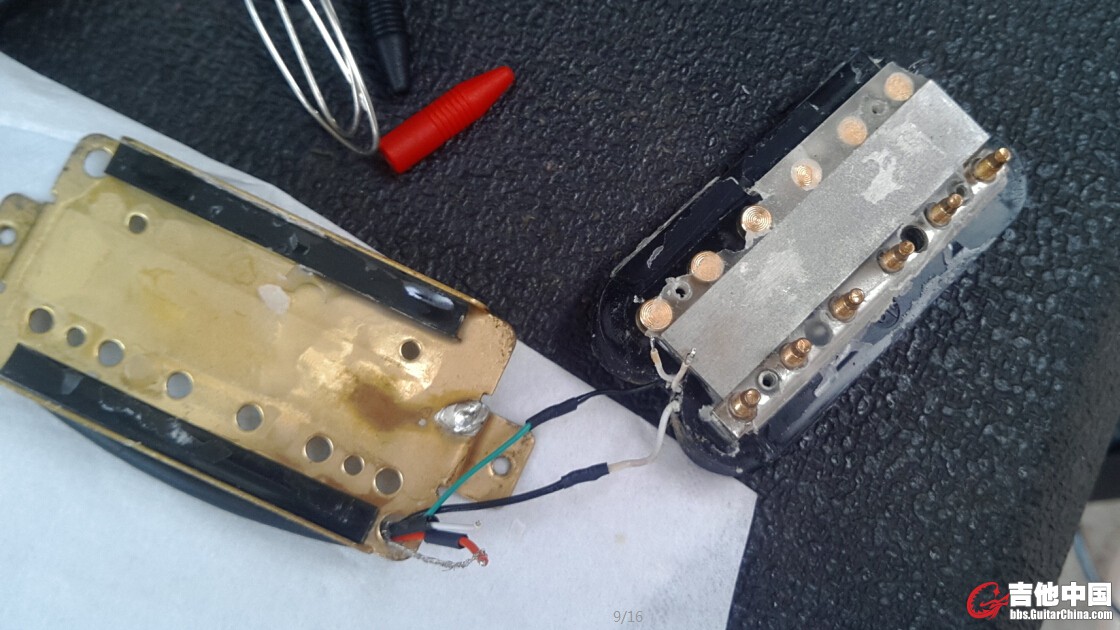

  拆开拾音器会发现  有这样几根线  一根是火线  我们所说的信线  一根地线  还有一根连在一起的  就是我们要改的  切单的  把那个剪开

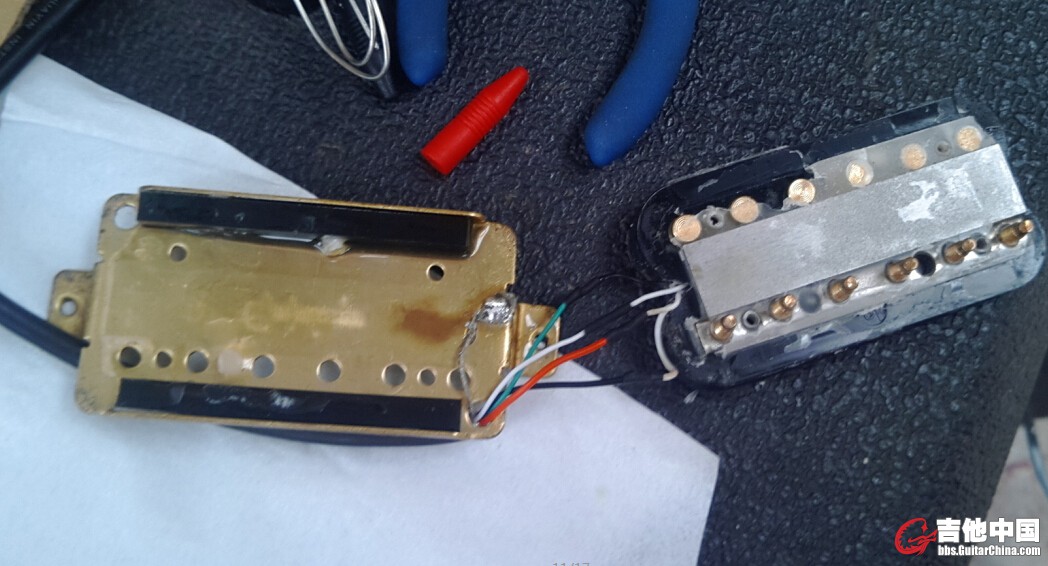

这里按照邓肯的接线顺序信线接了黑色的  原来拾音器里的是白线  都是白线要自己区分  拾音器的黑线是地线  跟USB线的绿色线相接红线和白线分别接那根剪开成两根的白线

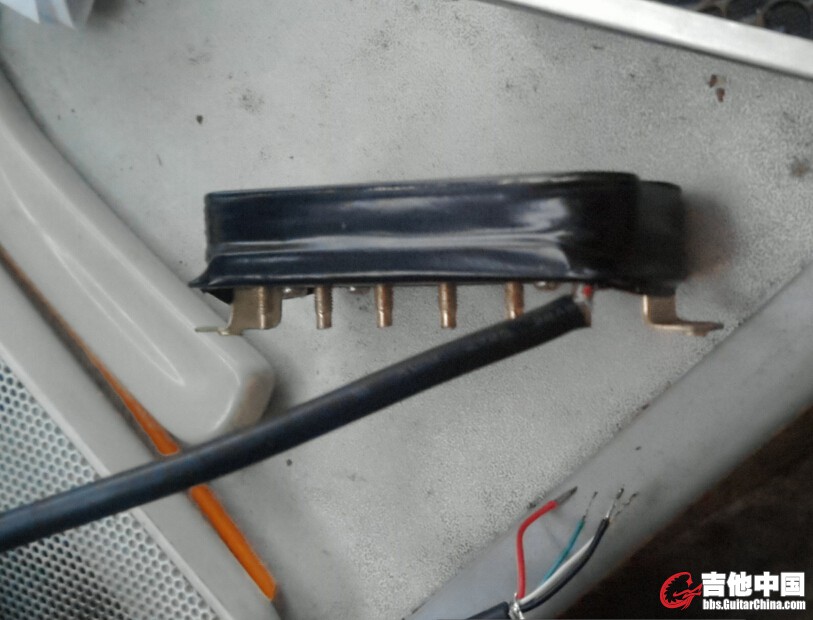

  外面的屏蔽网焊在拾音器底座的壳子上  对应就好做好绝缘 OK

小工告成！！一个可以切单的拾音器就这样出来了只是改了一下线！！不敢拿好拾音器做实验用了一个EPI的原来的拾音器做的！！今晚上琴试试
应该没问题万用表测试是可以的！！上琴实验一下就知道了在发帖！！成功了就把我手里的59改一下赫哈哈！！！

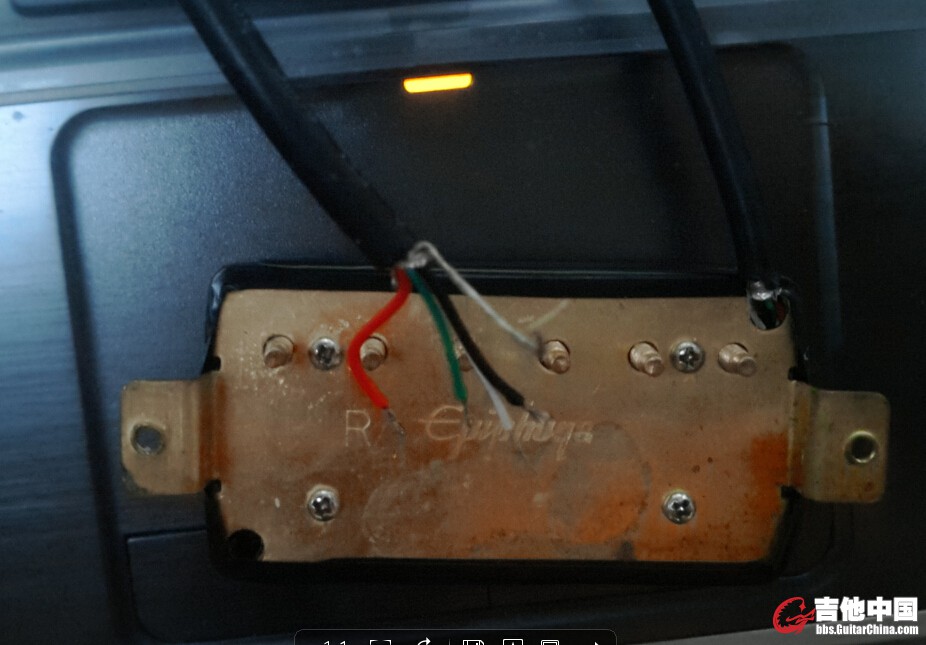

完成品的样子！！

爬山虎玛雅 · 发表于 2014-7-16 19:15:49

好办法！好的USB线屏蔽不错！

jtzggege · 发表于 2014-7-16 19:18:34

学习了，有好多usb线可以用。

DAYINCHI · 发表于 2014-7-16 19:45:48

本来没想到会这样简单我以为线路内部是用细的铜丝连的拆开原来是后接的线掰开应该就是两个独立的拾音器我没掰开直接剪线接线 OK 呵呵

shiyu_0714 · 发表于 2014-7-16 21:36:24

你研究一个微型P90行不行哈哈我为了给ST装P90 把护板和琴体开的乱七八糟的郁闷死谁能接这个改造的活联系我

清·音色空间 · 发表于 2014-7-17 08:56:12

这个不错，大家以后自己可以做切单了。。支持自己DIY

Hendrix-HK · 发表于 2014-7-17 11:12:59

shiyu_0714 发表于 2014-7-16 21:36
你研究一个微型P90行不行哈哈我为了给ST装P90 把护板和琴体开的乱七八糟的郁闷死谁能接这个改造的活联 ...

P90 是單的，沒改的作用

shiyu_0714 · 发表于 2014-7-17 11:16:15

Hendrix-HK 发表于 2014-7-17 11:12
P90 是單的，沒改的作用

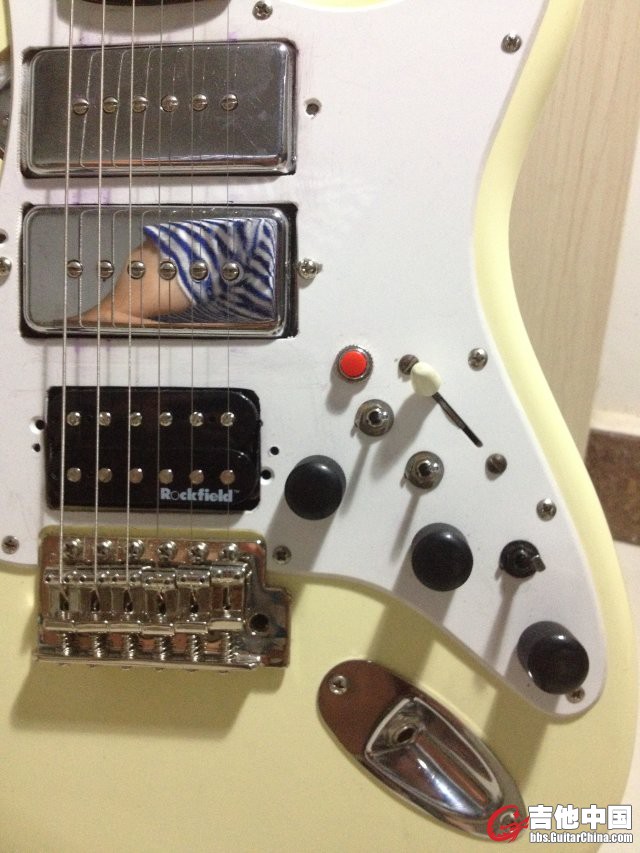

我是琢磨能不能给尺寸缩小点~~~我给你发张我改的图~~~琴体开的乱七八糟

shiyu_0714 · 发表于 2014-7-17 11:25:25

Hendrix-HK 发表于 2014-7-17 11:12
P90 是單的，沒改的作用

1111111111111

Hendrix-HK · 发表于 2014-7-17 11:44:19

http://www.creamery-pickups.co.u ... ter-pickup-set.html

有人做這玩意，是否像 P90的聲就難說了。

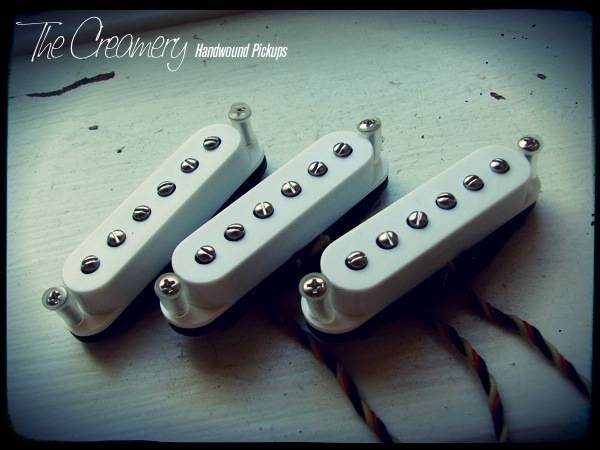

Strat-90 - Strat sized P90 Pickup Set

另外大雙尺寸的 P90 也很多人做

https://bareknucklepickups.co.uk ... mp;pickup=manhattan

DAYINCHI · 发表于 2014-7-17 13:34:33

这吉他 st版白美人! 多功能啊!

shiyu_0714 · 发表于 2014-7-17 13:48:31

DAYINCHI 发表于 2014-7-17 13:34
这吉他 st版白美人! 多功能啊!

老谷送的琴体和琴颈我自己弄俩P90和一个切单双装上了~ 就是开槽很难看~

Hendrix-HK · 发表于 2014-7-19 10:27:25

剛看到個老外做的，參考一下 :

bluesky854 · 发表于 2014-7-21 21:50:52

其实这个说简单就简单，说不简单也不简单。
简单的就是说，就几个线圈加磁体，但是不简单就在于你要缠多少圈，线的直径，还有优质的线缆和劣制的线金属纯度也会影响导电性能，磁柱的距离也是都有影响。如果说照着缠线圈还是可以做出来相仿的，也可以自己试着缠多少圈多试，没准有意想不到的效果。个人见解，勿喷。

DAYINCHI · 发表于 2014-7-22 07:06:38

这个不敢动那线太细了而且手里也没有这东西其实跟电机里的线圈变压器里的道理一样就是一圈挨一圈的缠拾音器比较精一些

bluesky854 · 发表于 2014-7-22 10:44:06

DAYINCHI 发表于 2014-7-22 07:06
这个不敢动那线太细了而且手里也没有这东西其实跟电机里的线圈变压器里的道理一样就是一圈挨一 ...

慢工出细活。

我爱G400 · 发表于 2014-7-24 10:26:24

shiyu_0714 发表于 2014-7-17 11:25
1111111111111

那个红色按钮是不是像鸡桶哥那把gibson的用途？！！！

shiyu_0714 · 发表于 2014-7-24 11:09:31

我爱G400 发表于 2014-7-24 10:26
那个红色按钮是不是像鸡桶哥那把gibson的用途？！！！

对一样的道理断音开关

红蝙蝠 · 发表于 2014-8-13 00:41:28

哥们外壳是怎么拿下来的？我用电烙铁弄了半天也弄不下来

DAYINCHI · 发表于 2014-8-13 05:55:42

红蝙蝠发表于 2014-8-13 00:41
哥们外壳是怎么拿下来的？我用电烙铁弄了半天也弄不下来

我这个是裸的没壳取壳的话把那两快锡化掉然后正面加热一下里面的蜡融开就能拿下来吧

DAYINCHI · 发表于 2015-3-19 14:41:38

让更多的人会吧！！！除了封闭的emg那种都可以改！

ghostinmachine · 发表于 2015-3-19 16:07:42

呵呵这样做过~~~
