求助LINE6箱体后面怎么接

死核 · 发表于 2014-5-7 22:52:58

现在我只会接16欧的想问一下8欧和4欧是干什么用的不同欧姆音色上有什么区别谢谢

死核 · 发表于 2014-5-8 11:11:24

DDDDDDDDDDDDD

ONWARD · 发表于 2014-5-8 11:35:06

是你外接箱子用的，4欧姆，8欧姆和16欧姆阻抗不一样，至于你说的音色有什么区别真不好回答。你图片上显示还有一个阻抗转换开关

死核 · 发表于 2014-5-8 13:14:17

8欧翻译过来好像是只有一侧喇叭会响 4欧不知道这个是啥意思 LEFT ONLY到底是接LEFT还是RIGHT

死核 · 发表于 2014-5-9 11:11:36

DDDDDDDDDDDDDDDDDDDD

死核 · 发表于 2014-5-9 14:20:45

怎么没人知道。。。。

死核 · 发表于 2014-5-12 15:35:57

4欧的到底咋接啊

疯猪病 · 发表于 2014-5-13 00:54:53

他说的left only 我的理解是档在left mono这边的话右边的是16欧左边的是4欧这是单声道应该是4个喇叭全响
档在right 这边的话是立体声两边的插口全是8欧的应该只会有一侧的两个喇叭响

死核 · 发表于 2014-5-13 11:47:14

4欧这个怎么接 LEFT ONLY到底是接LEFT还是RIGHT

疯猪病 · 发表于 2014-5-13 22:08:06

死核发表于 2014-5-13 11:47
4欧这个怎么接 LEFT ONLY到底是接LEFT还是RIGHT

现在这个样的话左边就是4欧你要非接4欧直接插左边其它别动

Desperado · 发表于 2014-5-13 22:16:29

这个接法是，如果你有两个8欧的箱子，就左右口各插一个组成立体声，档位在左边
如果你有一个4欧箱子，就接left，档位放左边
如果你有一个16欧箱子，也接left，档位放右边
4欧和16欧接left的时候，right口没用，这个档的说明是下面的字，和上面的left，right没关系

疯猪病 · 发表于 2014-5-14 01:11:33

Desperado 发表于 2014-5-13 22:16
这个接法是，如果你有两个8欧的箱子，就左右口各插一个组成立体声，档位在左边
如果你有一个4欧箱子，就接l ...

朋友不对吧。。。。档位在左的话是立体声的不可能单插是4欧的，要放右边左边的插口才是4欧他和1960a是一样的

Desperado · 发表于 2014-5-14 09:10:21

写的很清楚了，8欧立体声 OR 4欧单声道，没什么问题,放右边只接16欧

疯猪病 · 发表于 2014-5-14 09:28:35

我都不能行了那请问4欧怎么接?你的意思档在左边是8欧也是单4欧我去真智能算了你说的对我怕了

死核 · 发表于 2014-5-14 11:10:22

LS几位哥们用过这个LINE6箱体吗

sudayang · 发表于 2014-5-14 16:15:30

我认为最关键的是你要提供箱体型号，特别是说明书，猜是不行了……应该先看说明书！
现在只能猜了：首先，如果你用的120w以内双通道功放（比方说机架），可以考虑两边输入输入同时接，或者240w箱头，单独接入mono通道。
其次，按面板标示，从右往左。left/mono通道，紧允许单独接一个240w以内功放在这里，这个时候拨档必须打在16欧mono这里。
左边分两种情况，1，如果你的箱头输出是4欧，那么，拨档打在右边，然后箱头4欧输出接入左边输入孔，此时右边插孔不允许接入任何设备；2，或者你现在是机架后级接入箱体，此时要求机架的输出阻抗为8欧（双通道），拨档必须打在左边，然后在左右两边输入孔分别接入从功放引出的左右两个输出线路（在此提醒，这时候必须左右两边分别都是独立的8欧输入）
不推荐不匹配的兼容接入方式，因为损功放。再就是，最好提供说明书……

死核 · 发表于 2014-5-14 19:04:18

谢谢LS哥们我是 Line6 spider valve412 没有说明书

Desperado · 发表于 2014-5-14 21:34:31

不说了，不懂，飘过

Desperado · 发表于 2014-5-14 21:57:59

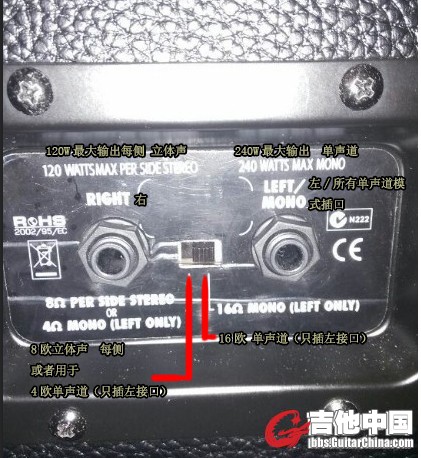

算了负责到底吧，烧了LZ该心疼了，背后的说明很清楚了，我只做翻译，怎么接自己看，再看不懂就没办法了

iamliudawei · 发表于 2014-5-14 22:49:19

本帖最后由 iamliudawei 于 2014-5-14 11:04 编辑

首先，最重要的是看说明书！

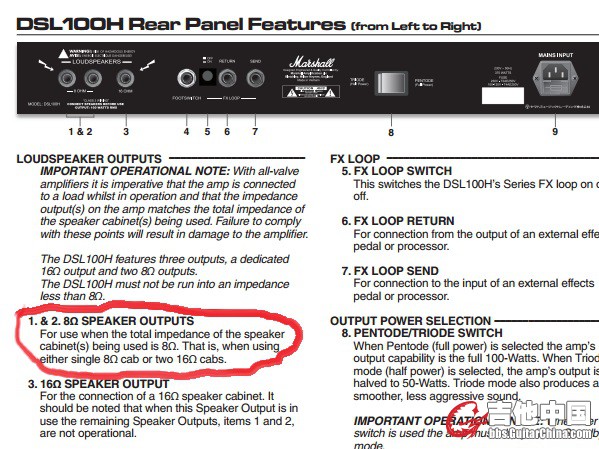

查阅了一些资料，比如Marshall的解释：“总阻抗要匹配”。如果箱体喇叭总阻抗是16欧没啥说的就接16Mono单声道；如果再添同样一个箱体并联，根据1/R=1/R1+1/R2，总阻抗变成8欧姆，应该是拨到8欧姆Stereo立体声一边。
这一点我和11楼的童鞋有分歧。
的确，字面上是两侧各是8欧姆，接两个8欧的箱子，但查了很多厂商说明书，是接两个16欧，因为并联后的阻抗是8欧。
Anyway，接一个箱子的了，省的出事儿；要不就研究明白了

死核 · 发表于 2014-5-14 22:59:29

谢谢各位小弟无法报答

Desperado · 发表于 2014-5-15 07:54:15

本帖最后由 Desperado 于 2014-5-15 09:00 编辑

iamliudawei 发表于 2014-5-14 22:49
首先，最重要的是看说明书！
查阅了一些资料，比如Marshall的解释：“总阻抗要匹配”。如果箱体喇叭总阻抗 ...

昨天我就在想这个问题，你说的没错，并联应该是/2，我按他字面做了翻译，但是箱体设计各有差别，有8欧的，4欧的，16欧的，所以不一定其他音箱的接法互相通用的，你说的那个模式是适用于只有16欧一种模式的接法，他这个后面有个拨档就是用来控制阻抗匹配的，应该就是左边8欧立体声，右边16欧单声道，这样也能解释为什么立体声模式也可以单边接单声道就是4欧，刚好8欧一半。
保险起见，如果接16欧的箱子，哪怕他输出确实是8欧，也不会造成太大问题，但是如果音箱的阻抗小于功放的阻抗，就怕有烧的危险

iamliudawei · 发表于 2014-5-15 09:56:54

Desperado 发表于 2014-5-14 19:54
昨天我就在想这个问题，你说的没错，并联应该是/2，我按他字面做了翻译，但是箱体设计各有差别，有8欧的 ...

找了个line6的说明书，刚好和这样一样，我有点迷糊了，接法太多了，可以一个箱头一个箱体，也可以两个箱体。貌似是一个箱体立体声接法，是拨到8欧Per Side那边两根线分别连接相头的两个8欧姆接口，实际总阻抗应该还是8欧姆吧，这种不是4欧好像。我的妈啊，做音箱的同学有木有，这东西设计的太复杂了。
恩，要是相头阻抗大于喇叭，电流变大，P=I*I*R肯定会烧喇叭；反过来，功率不够的话，恐怕就是小马拉大车，可能会减少电子管寿命吧.......省事儿的话就，我是不想折腾这玩意儿。

iamliudawei · 发表于 2014-5-15 09:58:22

本帖最后由 iamliudawei 于 2014-5-14 22:00 编辑

Desperado 发表于 2014-5-14 19:54
昨天我就在想这个问题，你说的没错，并联应该是/2，我按他字面做了翻译，但是箱体设计各有差别，有8欧的 ...

找了个line6的说明书，刚好和这个一样，我有点迷糊了，接法太多了，可以一个箱头一个箱体，也可以两个箱体。貌似是一个箱体立体声接法，拨到8欧Per Side那边两根线分别连接相头的两个8欧姆接口，实际总阻抗应该还是8欧姆吧，这种不是并联4欧姆好像。我的妈啊，做音箱的同学有木有，这东西设计的太复杂了。
恩，要是相头阻抗大于喇叭，电流变大，P=I*I*R 应该会烧喇叭；反过来，功率不够的话，恐怕就是小马拉大车，可能会减少电子管寿命吧.......省事儿的话就，我是不想折腾这玩意儿。

http://line6.com/support/manuals/412vst
