14年效果器维修之一Sadowsky BASS preamp/DI输出音量低的维修案例。

爬山虎乐器 · 发表于 2014-3-15 18:29:43

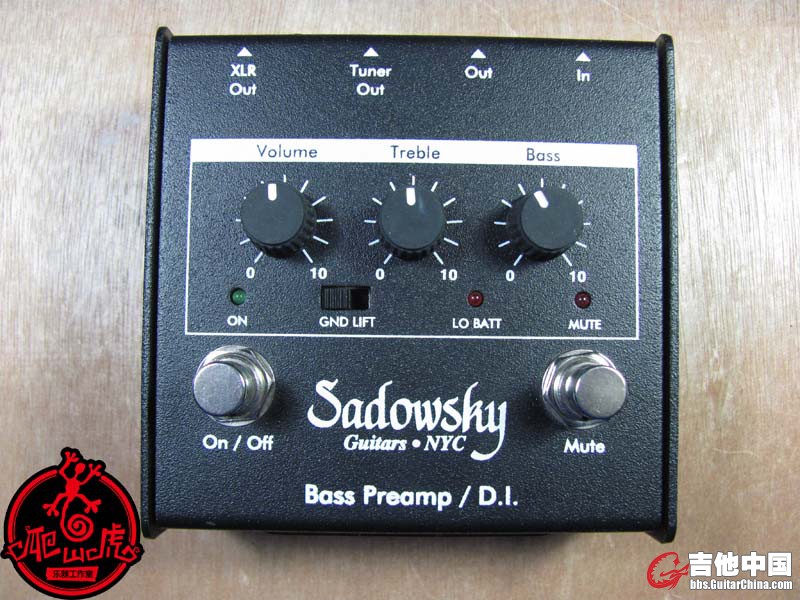

照例先看看Sadowsky BASS preamp/DI的外观吧。

故障：直通正常。效果通道输出音量低，音量扭调节到最大依然低于直通。

[ 本帖最后由爬山虎乐器于 2014-3-15 18:31 编辑 ]

爬山虎乐器 · 发表于 2014-3-15 18:35:08

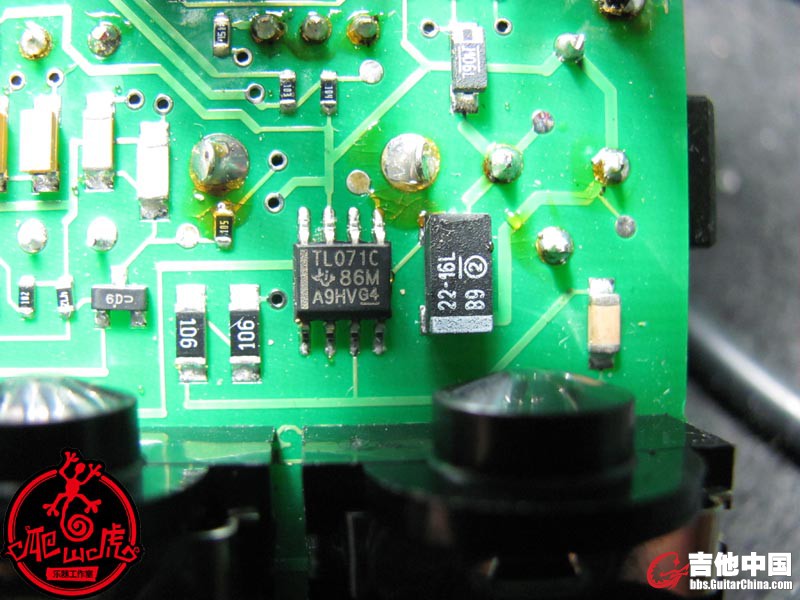

果断开后盖检测，呃~~原来大名鼎鼎的Sadowsky DI竟是全贴片的设计，根本没有用什么CBB什么油浸电容，没有发烧电阻，

连运放都是TL071/TL072……

zhangsai216 · 发表于 2014-3-16 12:58:10

ramone · 发表于 2014-3-16 13:52:43

我手里有一块，那去给罡哥帮我复刻一个。

爬山虎乐器 · 发表于 2014-3-16 17:14:08

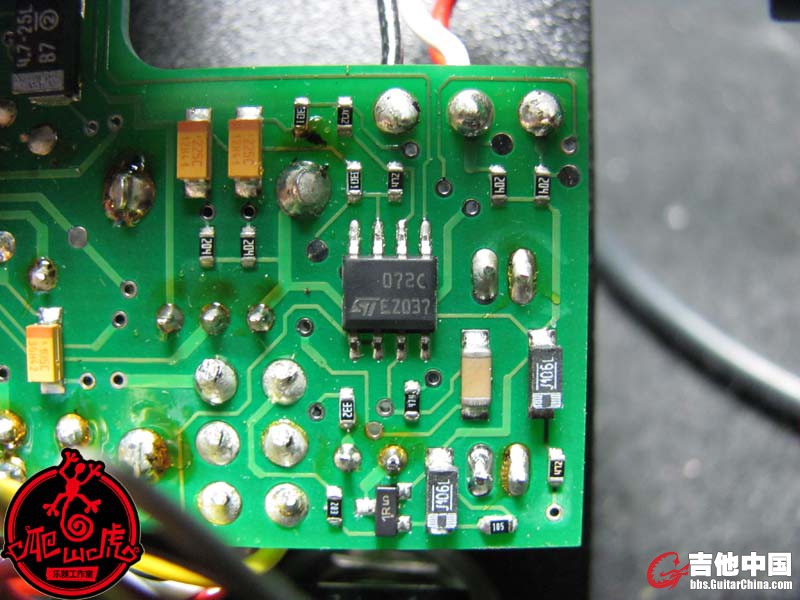

继续继续。赶紧干活，我们先来检测两个运放的供电是否正常……
经过检测一切正常正常！

民工甲 · 发表于 2014-3-16 17:54:35

然后呢然后呢

爬山虎乐器 · 发表于 2014-3-16 18:08:00

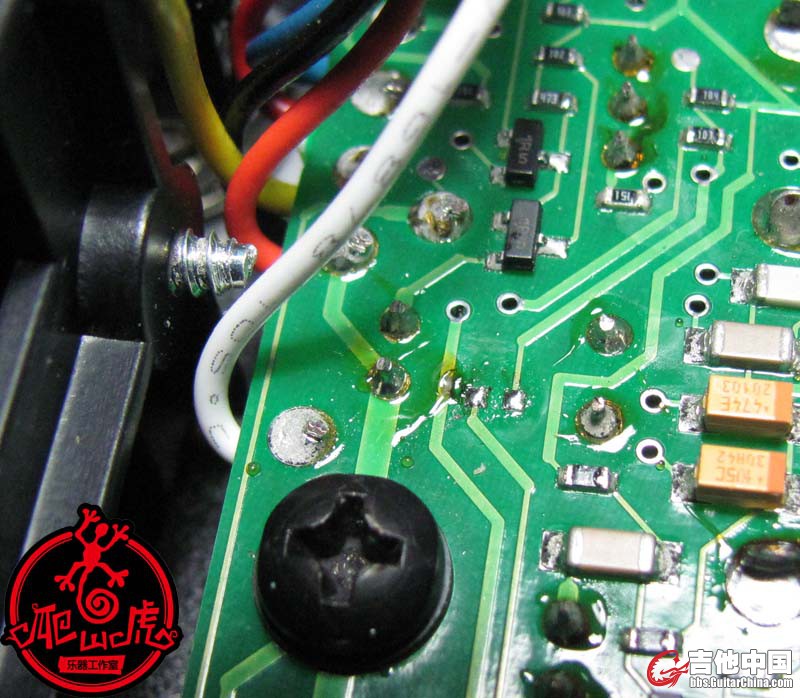

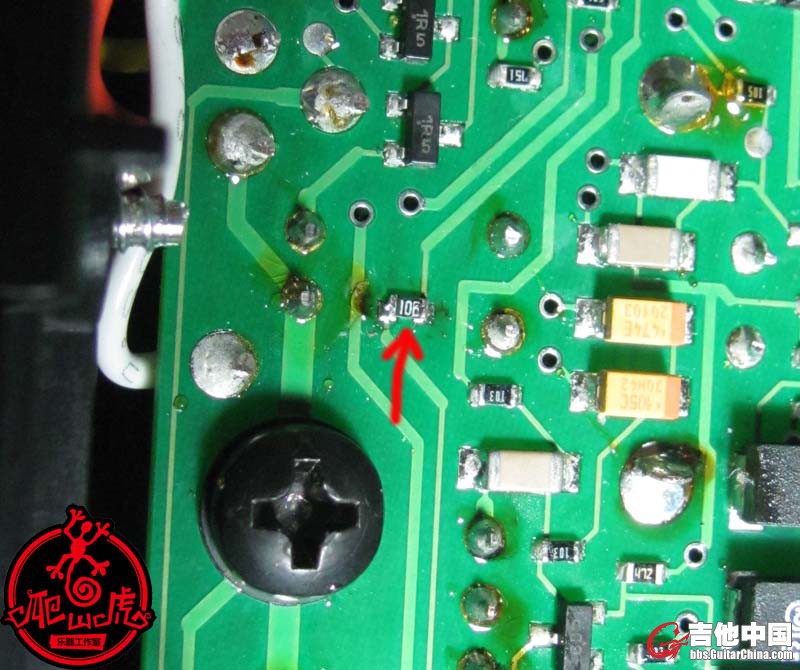

继续排查，多点耐心~找啊找找啊找~突然发现板子上有个电阻断裂！还好上面的印字清晰可辨：“106，艾玛~我的眼睛啊~~0603的贴片件好小，看着累得慌~~

爬山虎乐器 · 发表于 2014-3-16 18:53:03

断裂处没有包含可焊接的地方，此电阻报废

，需更换，OK，那就果断拆除之

……

爬山虎乐器 · 发表于 2014-3-16 18:55:52

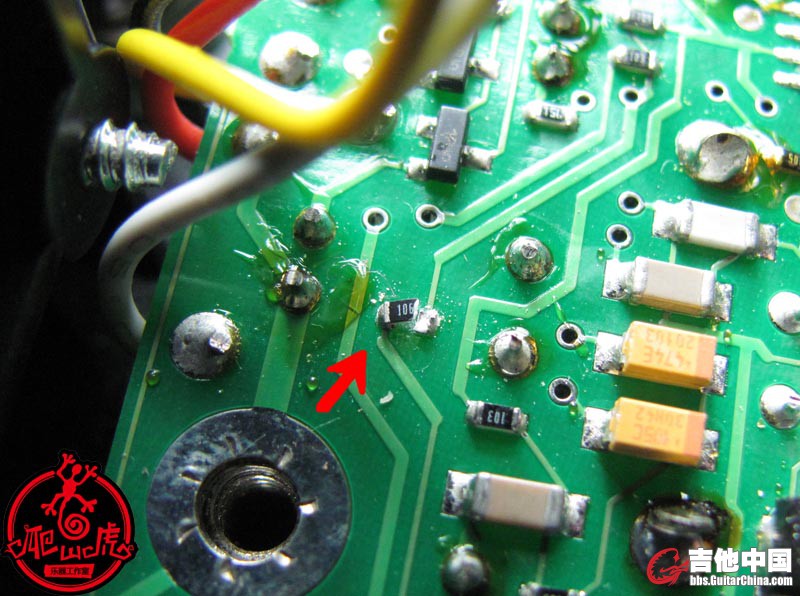

找到同规格的贴片电阻（106=10M）朋友们自己玩当地找不到的话记得淘宝找啊

，小心焊接，哎~~焊功一般哪~~修手机修主板的师傅焊得肯定比我们漂亮多了，不过，功能的恢复还是第一位的。

爬山虎乐器 · 发表于 2014-3-16 18:59:11

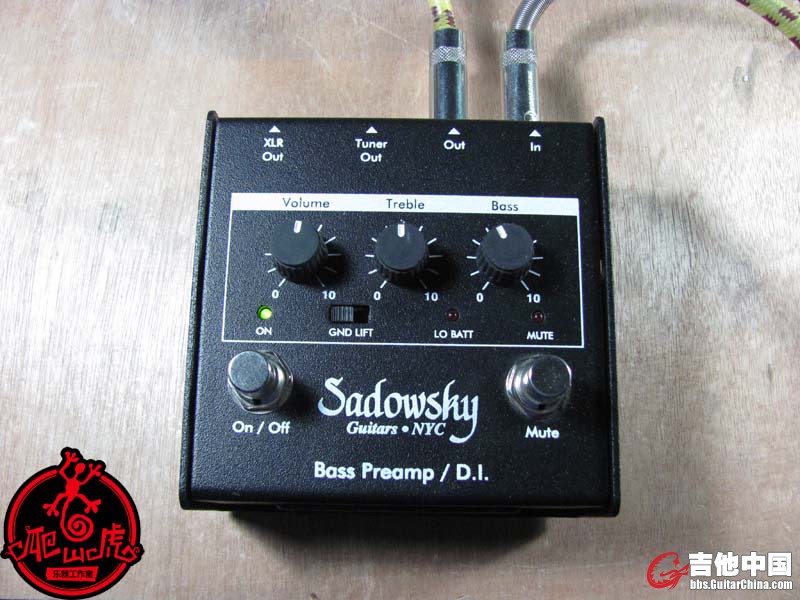

全部安装好后测试，接琴接音箱，效果通道声音正常，输出恢复正常状态。

爬山虎乐器 · 发表于 2014-3-16 19:10:54

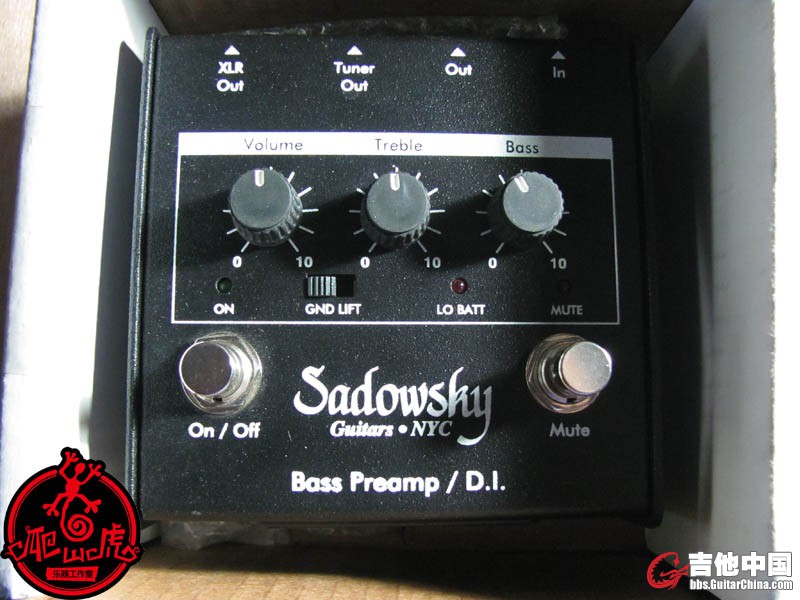

OK，修完，打包，发回……
朋友在遇到类似问题时候不妨也自己研究研究，有时候问题不像想象的那么困难。

无产阶级工人 · 发表于 2014-3-17 08:21:03

[em21] [em21] [em21]

张皓丞 · 发表于 2014-3-17 09:48:04

[em13]

qwe0412qwe · 发表于 2014-3-17 14:18:05

师傅，帮帮我，修琴。

爬山虎玛雅 · 发表于 2014-3-17 23:33:03

原帖由 qwe0412qwe 于 2014-3-17 14:18 发表
师傅，帮帮我，修琴。

你好~~

看了你的求助帖~~也许要拍个片确认下木材内部的损坏程度~~可以先发张照片看看~~

具体情况请加工作室QQ：2383266993

ONWARD · 发表于 2014-3-23 11:53:52

楼主你好，我想认识你，你的QQ是多少？我的是：419877500

寅次郎 · 发表于 2014-3-23 11:59:11

KAO

爬山虎玛雅 · 发表于 2014-3-23 12:12:26

原帖由 ONWARD 于 2014-3-23 11:53 发表
楼主你好，我想认识你，你的QQ是多少？我的是：419877500

你好~~我们是一个小团队~~工作室QQ：2383266993

芬达爱死你了 · 发表于 2014-3-23 22:24:01

坑爹的贴片电路。

songyang080808 · 发表于 2014-3-25 08:31:02

哈哈哈哈

小馍馍胡落落 · 发表于 2014-3-25 22:49:35

我手里有一块被我拆废了，老大帮我修了吧

爬山虎玛雅 · 发表于 2014-3-26 07:37:56

原帖由 小馍馍胡落落 于 2014-3-25 22:49 发表
我手里有一块被我拆废了，老大帮我修了吧

哈哈～什么故障啊？
上次你给二哥修的主动电路～手法相当不错呢～

songyang080808 · 发表于 2014-3-26 07:46:22

很厉害的样子

小馍馍胡落落 · 发表于 2014-3-31 14:42:57

当时是想要抄电路拷贝一块，结果折腾坏了，不然你费费心把原件值抄下来，我这里PCB还有几块，能修好一块就成了.......

犀利爷 · 发表于 2014-4-3 00:19:03

想让焊锡漂亮，很简单，放一小颗松香上去融化，先用多些焊锡放进去，再用尖细烙铁在松香里吸锡，准备一张白纸，吸满后烙铁穿透白纸，焊锡被白纸剥离掉，再吸，再戳，没几下焊锡就少了而且在松香堆里会外形饱满圆滑，几个要点，一是低温烙铁，要不会搞坏焊盘，越细的走线越容易坏，二是用小起子按住贴片元件手不能抖，最后用酒精清洗板子，焊数码芯片密集的脚都不用看，边来回搓烙铁边抽烟，一会就完工了，，，，，，

这可是行业机密哦，上次我去修手机，那些人都还不懂这一招，逐个脚焊，逐个检查，费老大劲了，成功率还不高，我是在以前卖电脑配件时偷学的。以前电脑内存128M的卖上千元，专门有人收购坏的拆颗粒，焊上去写bios然后再卖，他们的工作间都不让人进去的，一旦有人进去，他们就不戳纸，改成甩烙铁，细小的焊锡膜根本甩不掉，哈哈。这些人够阴的。

[ 本帖最后由犀利爷于 2014-4-3 00:22 编辑 ]

爬山虎玛雅 · 发表于 2014-4-3 11:35:01

原帖由 小馍馍胡落落 于 2014-3-31 14:42 发表
当时是想要抄电路拷贝一块，结果折腾坏了，不然你费费心把原件值抄下来，我这里PCB还有几块，能修好一块就成了.......

可以试试

最近眼睛好累～上班看片子～下班去工作室维修～缺觉～

裂空雷痕 · 发表于 2014-4-3 13:00:00

爬山虎没建个QQ群么？我想靠拢一下组织~

爬山虎玛雅 · 发表于 2014-4-3 15:21:00

原帖由 犀利爷 于 2014-4-3 00:19 发表
想让焊锡漂亮，很简单，放一小颗松香上去融化，先用多些焊锡放进去，再用尖细烙铁在松香里吸锡，准备一张白纸，吸满后烙铁穿透白纸，焊锡被白纸剥离掉，再吸，再戳，没几下焊锡就少了而且在松香堆里会外形饱满圆滑， ...

学习了！不错的方法～
我现在焊0805的贴片件还好～外观跟波峰焊差距不是太大～再小的封装就不够熟练了～有空得练练～
至于密集引脚的ic～拖焊就可以了～轻松搞定～

爬山虎玛雅 · 发表于 2014-4-3 23:46:44

原帖由 裂空雷痕 于 2014-4-3 13:00 发表
爬山虎没建个QQ群么？我想靠拢一下组织~

欢迎雷子！哈哈～

克森 · 发表于 2014-4-9 00:17:52

贴片元件是用钢网印刷锡膏，贴片机贴器件，使用回流焊焊接，原理和热风枪一样。

蠕动的虫子 · 发表于 2015-10-7 12:08:48

看评论都是高手
