jcm800 diy 大家看看成不，新人发帖哦吼吼吼

zhengppp · 发表于 2013-5-14 11:07:00

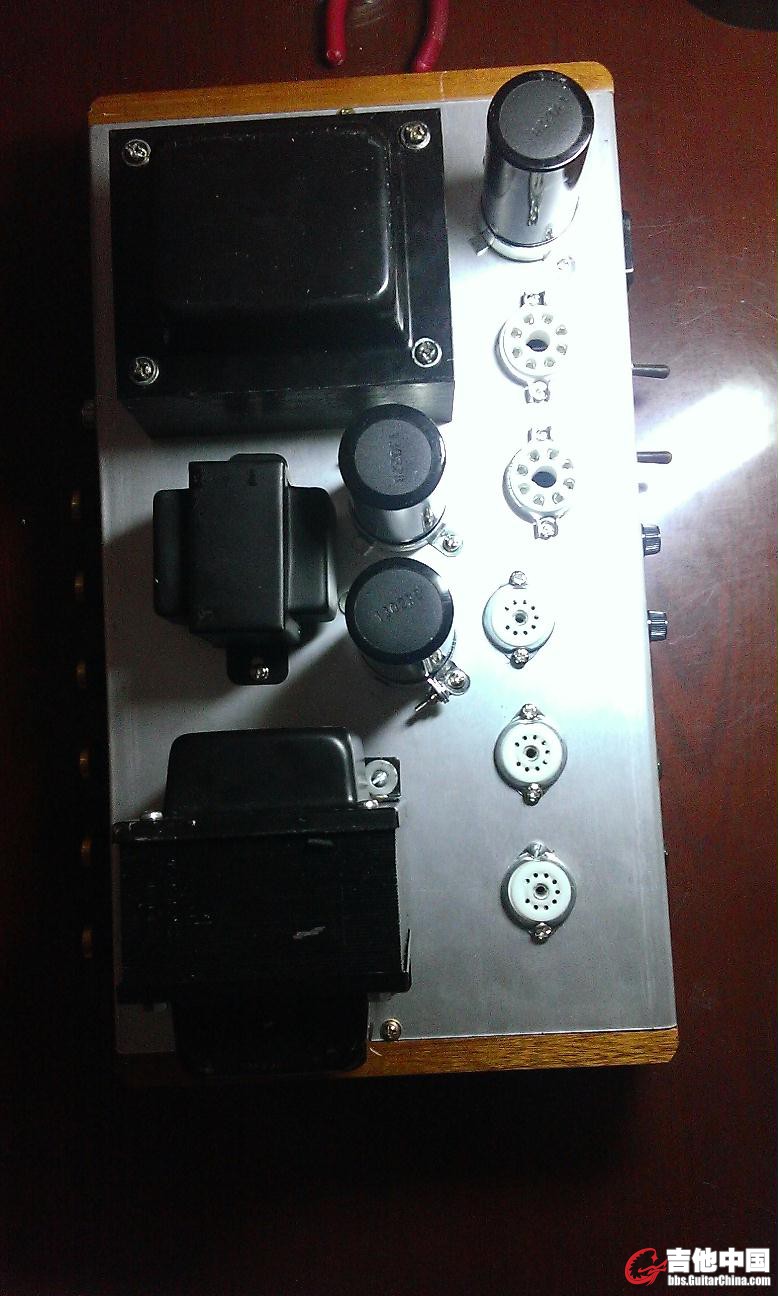

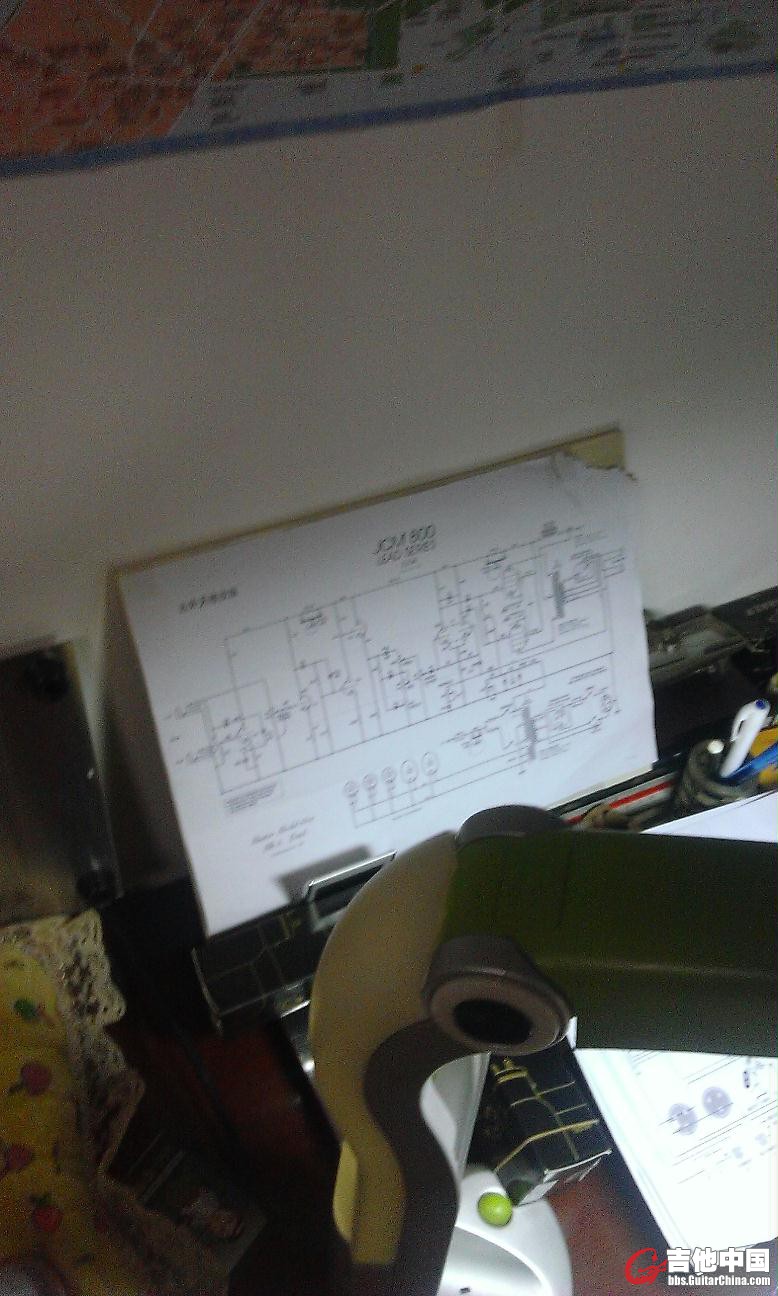

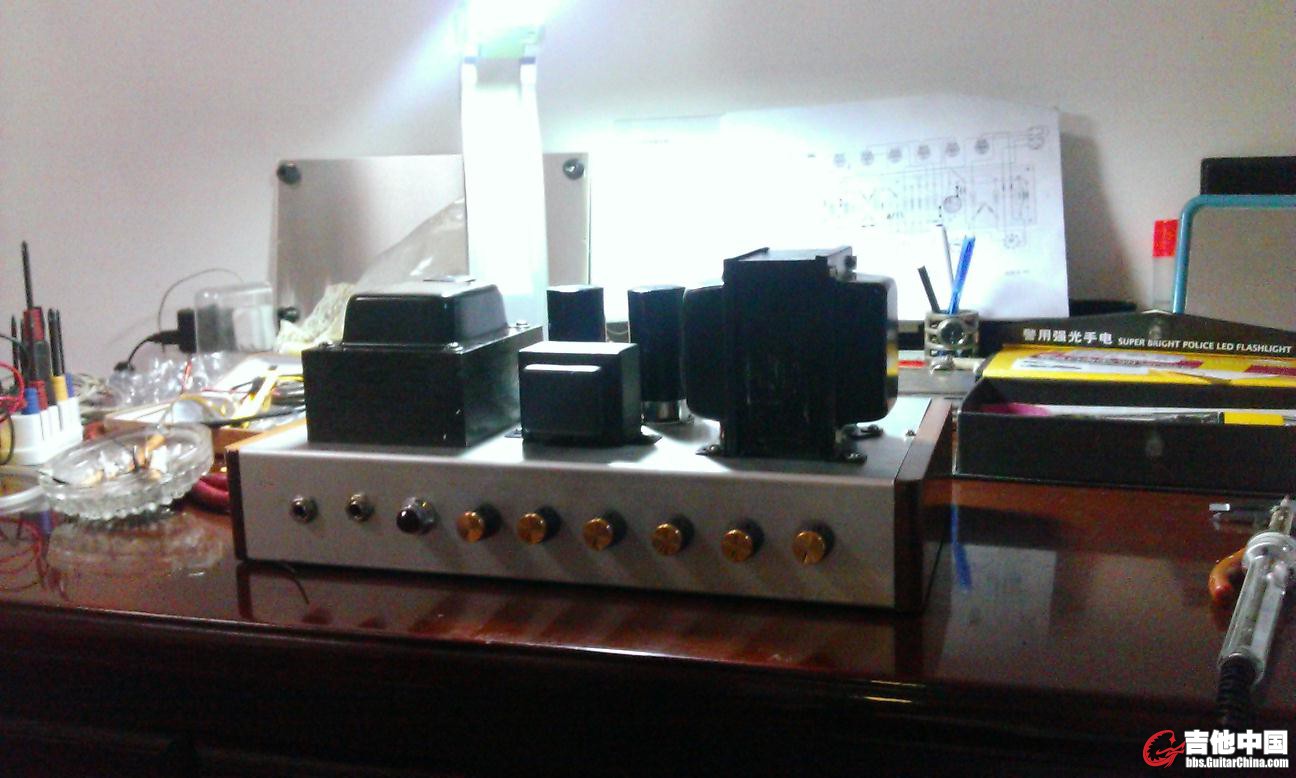

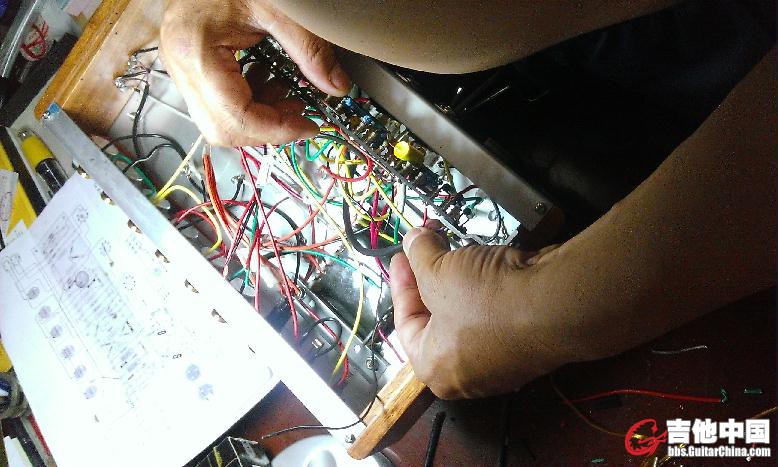

话不多说啦直接上图吧，其实是我在采购，老爸在组装啦。。惭愧。。。而且他的想法比较多，所以做出来的跟正常的不太像。。。看图

lanan2009 · 发表于 2013-5-14 11:43:24

不错，太凶狠了，姜还是老的辣！！！

蓝醉工作室 · 发表于 2013-5-14 11:54:18

看机壳就知道老爹一定是玩HIFI的

srq · 发表于 2013-5-14 11:54:37

看那3个大电阻和可调电阻就知道是云外天的套件。

zhengppp · 发表于 2013-5-14 12:00:35

楼上正解。。。

折腾2013 · 发表于 2013-5-16 10:53:05

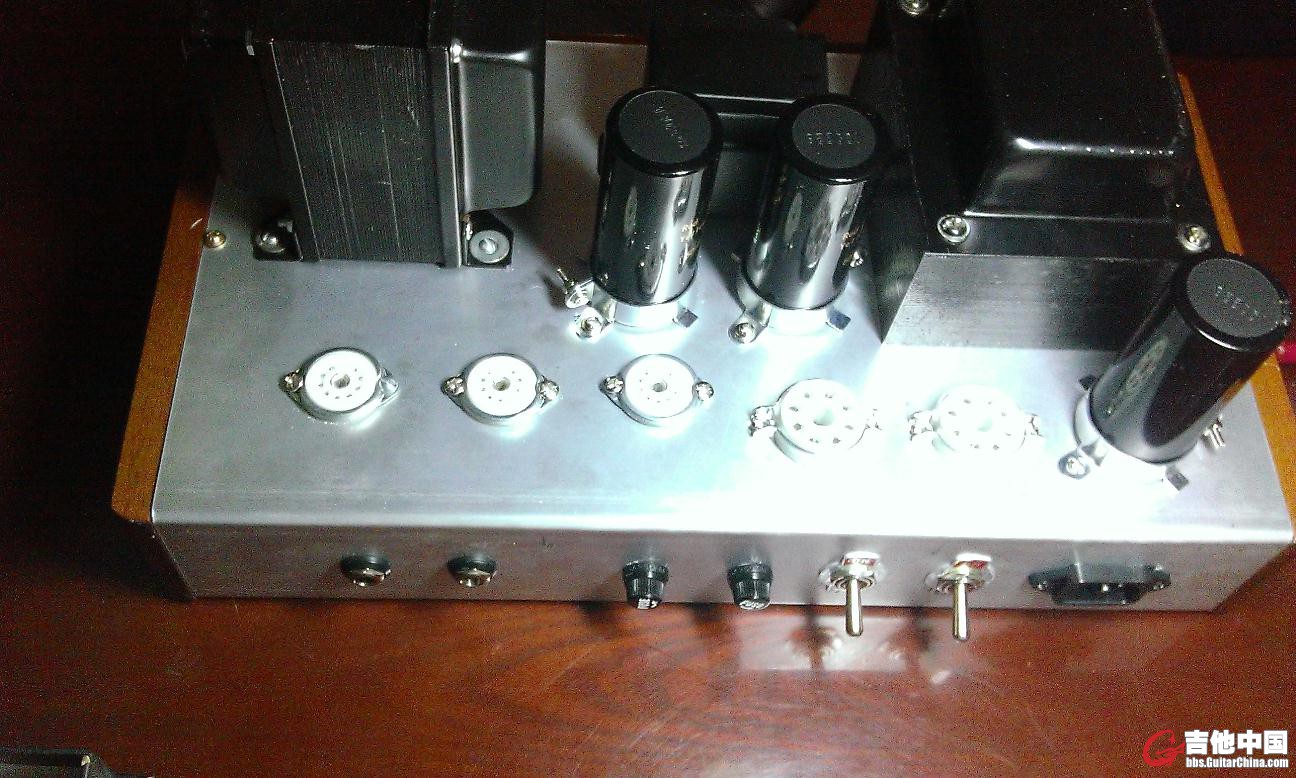

咋不把开关放前面，
放在后面的话，操作不方便

aekt0023566 · 发表于 2013-5-16 17:50:27

lz一套下来多少钱？

那年在路上 · 发表于 2013-5-18 11:26:10

哈哈牛好像是这店买的吧我也买了套还不错
http://shop100454449.taobao.com/?spm=2013.1.1000126.21.w2Vv4H

zhengppp · 发表于 2013-5-18 20:41:59

放后边是老爹的主意，我想制止的时候已经晚了

zhengppp · 发表于 2013-5-18 20:47:45

现在做完了。纠结，lo通道几乎没声音，我用15瓦的小音箱改的箱体，hi通道失真很轻，而且音量开到最大，才能听的，必需加单块，可能放大电路有问题，云外天。。。咋办？

阿魂 · 发表于 2013-5-18 21:07:02

那个。。。查一下前级哪里的阴极电阻有没有接地看看。

云外天 · 发表于 2013-5-18 21:16:01

先量下前面2个放大管子的屏极，阴极电压，看看是否在放大状态，同时核对下屏极电阻阴极电阻阻值是否正确。

吉他生生 · 发表于 2013-5-20 16:50:07

百分百有问题，论坛这里不是有几个帖子吗，有个什么GG做了个电压上图了，还有个人做了个负偏压他们都上有图的，你可以参照下，最近做的就在这个版里面

茂名性感的底裤 · 发表于 2013-5-20 16:59:30

有个好老爹

楼主幸福

zhengppp · 发表于 2013-5-21 09:03:45

原本不准备使用清音通道了。现在解决的方法比较物理性，而不是原理性，老爹把一级放大的接地的电阻变小，清音就好了，但是高通又啸叫，将电阻换成大的，高通没问题，清音就小到听不见了。。。。。。所以他加了个开关，插底通用小电阻，插高通用大电阻。。。。。。。

qq136074282 · 发表于 2013-5-26 00:54:31

看图就知道很凶猛，
