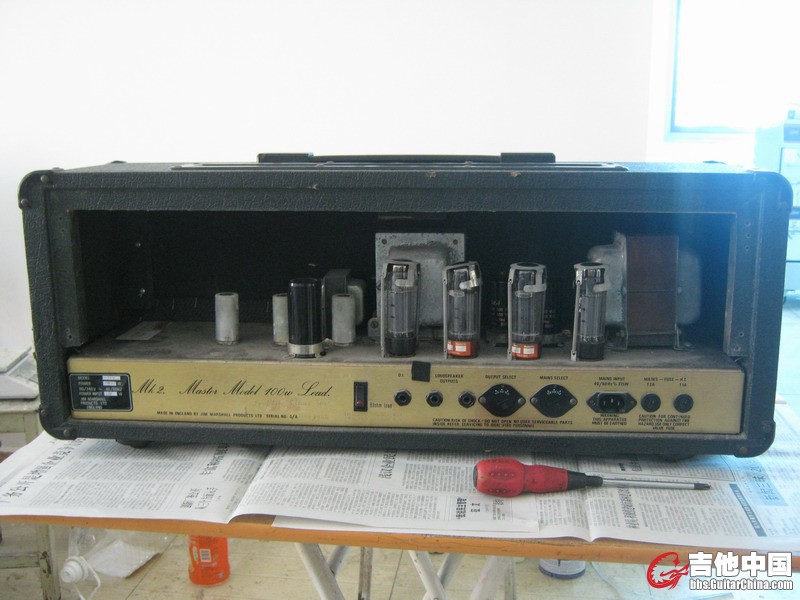

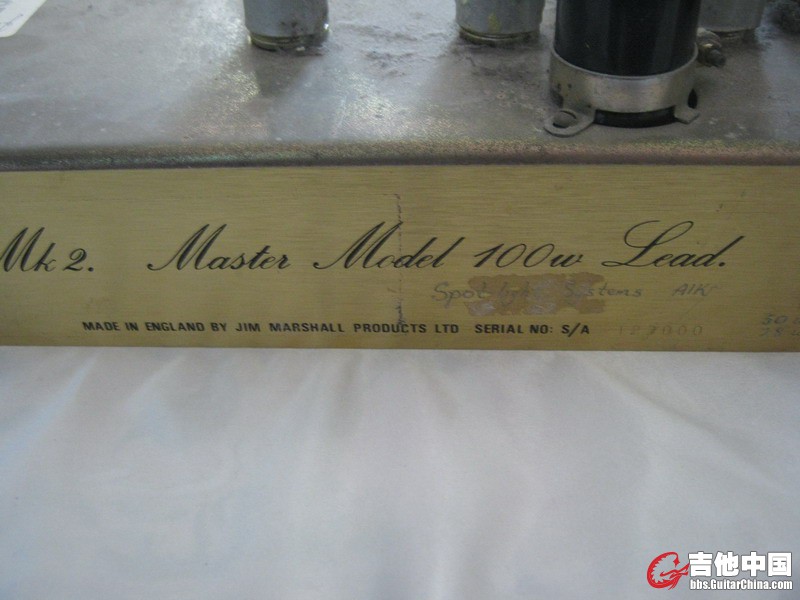

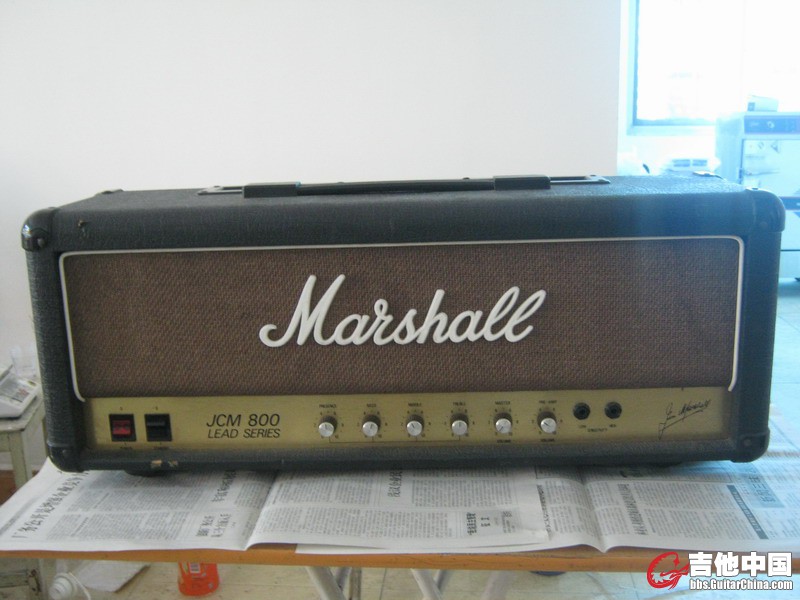

维修了一台JCM800-2203，看起来很沧桑陈旧，不清楚年份

蝎之狂舞 · 发表于 2013-3-9 01:32:34

故障现象：开机就烧总保险收到开始检测：首先拆机目测内部无异常，电源变压器输出端无异常，高压保险完好，灯丝偏压部分完好，于是排除电源嫌疑。
                     接着测对地短路状况，高压到B+处发现短路，这部分在高压保险之前，因此高压保险完好。
                     完后测高压整流器件，4只二极管完好，剩下嫌疑犯就是整流后的滤波电容了。
                     焊开主滤波电容引线，测量短路故障消失。
                     用代用参数电容通电测试，不再烧保险，管子各脚电压正常。
                     插上炮灰管开机测试，正常出声，功能恢复。但发现了新的小问题，总音量，高音，临场感旋钮旋转有杂音。

                     通过频繁来回旋转这三只钮，总音量的旋转杂音消失，另两个故障依旧。

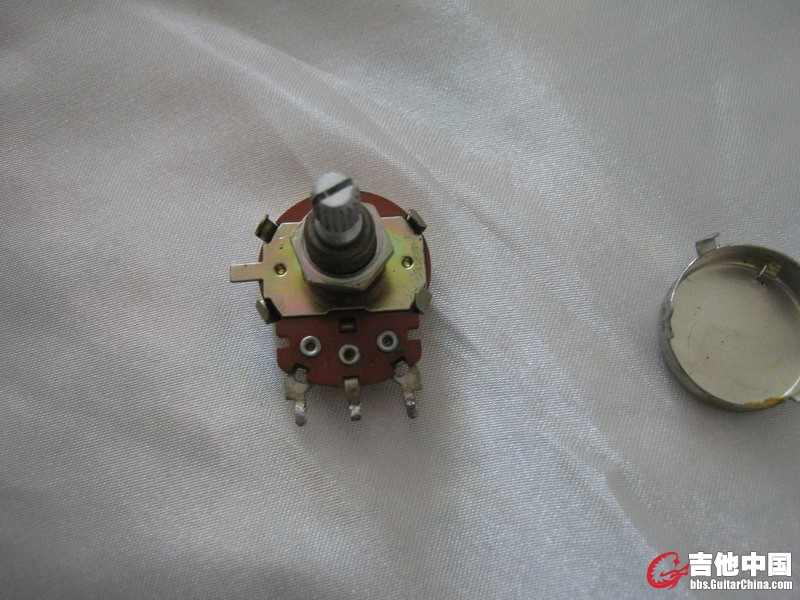

                     于是焊下俩欠收拾的电位器，拆解后用高度白酒浸泡旋转，阳光下暴晒半小时，干了以后用表测恢复正常。
                        焊到板子上通电工作正常不再有杂音。
                        拔下炮灰管，换上随机发来的管子上机测试，一切正常。至此修理结束。

[local]5[/local]

蝎之狂舞 · 发表于 2013-3-9 01:38:38

[local]1[/local]

你你我我GGYY · 发表于 2013-3-9 02:14:57

顶一下，终于见到原装真面目了

twinamp · 发表于 2013-3-9 11:42:14

应该只是维护的不好，居住环境较差

保持联系 · 发表于 2013-3-9 11:54:11

这机器真够沧桑的

蝎之狂舞 · 发表于 2013-3-9 13:06:26

那俩电容是换下的，左边一只有半边击穿短路，右边一只标注耐压只有450V，实测机器高压495V，因此一并更换。目测这俩电容不是原装的，之前被修理过。

几经转手就不清楚了，收到时是航空箱包装，这任主人还是很爱惜设备的。

食尸人 · 发表于 2013-3-9 13:09:47

LZ好手艺，能把琴友心爱的东西修复的人，在我心中都是高手高手高高手！！！

蝎之狂舞 · 发表于 2013-3-9 13:14:36

两只变压器都是114型0.5片厚铁芯，电源叠厚50MM，输出叠厚40MM。
输出牛初级两臂直流电阻14.09，15.36，阻抗1.7K。
后级偏压-43V。B+495V.
供仿制参考。

蝎之狂舞 · 发表于 2013-3-9 13:28:42

原帖由 食尸人 于 2013-3-9 13:09 发表
LZ好手艺，能把琴友心爱的东西修复的人，在我心中都是高手高手高高手！！！

谢谢夸奖，高手不敢当，国内能修复的人很多。

英语老师 · 发表于 2013-3-9 15:04:22

爱管闲事的鲨鱼 · 发表于 2013-3-9 15:29:36

很沧桑，很有感觉

还有细节参数提供，应该在DIY再发一份，估计很多同学喜欢

unclezzm · 发表于 2013-3-9 16:26:53

过后mod我的jvm必须找蝎子！修的真细心！

豆子传说 · 发表于 2013-3-9 16:57:20

龙族元老了。

7Vmaster · 发表于 2013-3-9 20:18:30

[em13] 蝎子大哥必须得顶！！！！！！

wongman · 发表于 2013-3-9 20:22:08

蝎老大:春好!
期待您老的文章!

blues海洋 · 发表于 2013-3-9 23:28:13

楼主是真心英雄！

蝎之狂舞 · 发表于 2013-3-10 15:31:51

谢谢各位抬举。
看到一些网友的箱子坏了都发到这个区求助，感觉他们很紧张，因此我才发这里。
箱子只是个没生命的硬件设备，没有一些朋友想象的那么神秘高贵，因此出故障后不必惊慌，贵重元件只有俩变压器跟管子而已，即使这三大件都坏了也不要紧。轻松淡定面对。

清洗电位器的方法适合于琴，效果器箱子，千万别去喷那种自喷漆式的清洗剂，有腐蚀性，破坏了电位器的阻尼油，以后更容易进灰损坏，旋转手感也会明显变化，旋转毫无阻力。

迷途骑士 · 发表于 2013-3-10 16:07:01

蝎子V5

[em13]

折腾大亨 · 发表于 2013-3-10 17:34:09

哈哈，原来电位器可以这样拆了来弄，其实用酒精打进去洗行不行？

蝎之狂舞 · 发表于 2013-3-10 18:24:09

原帖由 折腾大亨 于 2013-3-10 17:34 发表
哈哈，原来电位器可以这样拆了来弄，其实用酒精打进去洗行不行？

可以试试，晾干后用万用表电阻档测旋转阻值变化，能均匀变化说明已经修好，完后再焊上。不行的话再撬开那四个爪拆开清洗查看。
碳膜没磨损的话清洗无效时可以调整铜片压力尝试。
电路板PCB上的焊盘经不起频繁拆装，焊下时也需小心谨慎。

折腾大亨 · 发表于 2013-3-10 19:20:16

]嗯，我一直都是用针筒往电位器外壳那个洞洞打酒精进去的，打进去干了后就正常了，不过不知有没什么损伤，有时打进去没多久老问题又来了，音响上很多电位器是几个脚固定焊板子上的，业余实在不敢去拆它弄，就是laney那些电位器。。。质量好差啊。。。

蝎之狂舞 · 发表于 2013-3-11 15:01:37

不愧是折腾家。
酒精应该没损伤，我用的是农家自酿包谷酒。
看你描述不久老问题又来了，我猜测是跟碳膜接触的铜片有关，有兴趣下次可拆下把铜片下掰一点，使它跟碳膜接触的压力增大些，或许可以彻底解决。
不行简单点直接更换新的，天津产LANEY用的ALPHA电位器淘宝估计都有卖的。

乌索普 · 发表于 2013-3-11 17:55:46

高手！！！！

guguang33 · 发表于 2013-3-11 19:38:24

蝎子大哥，这老外的输出牛0.5的片子是因为成本的考量么？国内的输出牛玩hifi的一水的0.35的Z11

折腾大亨 · 发表于 2013-3-11 22:54:34

主要是不太敢拆，全部焊板子上的，一直想把他们全换成质量好点的cts之类的，但他们的焊接位尺寸和到面板上的位置全是定死的，弄起来估计很麻烦说以只能时不时打酒精了。。。。

3013 · 发表于 2013-3-12 07:30:11

提示: 作者被禁止或删除内容自动屏蔽

zuoyu · 发表于 2013-3-12 07:39:43

专业的蝎子~~~~~~~~~~

lhzxx · 发表于 2013-3-12 08:51:43

好箱头，好手艺

古言原木SOUND · 发表于 2013-3-12 09:37:15

楼主我的mesa STUIDO22+音箱，开机后响了一会就不想了。关机重新开机后正常，过一会有没声，如此往复！能给分析下是怎么回事吗？

蝎之狂舞 · 发表于 2013-3-12 10:02:02

原帖由 guguang33 于 2013-3-11 19:38 发表
蝎子大哥，这老外的输出牛0.5的片子是因为成本的考量么？国内的输出牛玩hifi的一水的0.35的Z11

吉他设备电子元件用料跟HIFI比会很寒酸，包括琴的木料也无法跟高档家具比，金属部件就更不用提了。
客户需要的是音色，不是买材料。因此无论厂家是否出于成本考虑都无关紧要，我们可以随便猜测但无法下结论，如果用Z11-0.35片能胜出的话就有说服力了。

蝎之狂舞 · 发表于 2013-3-12 10:34:36

原帖由 古言原木SOUND 于 2013-3-12 09:37 发表
楼主我的mesa STUIDO22+音箱，开机后响了一会就不想了。关机重新开机后正常，过一会有没声，如此往复！能给分析下是怎么回事吗？

这种现象症状我称为不稳定故障。
按我经验初步判断的话八成没有元件损坏。维修的话可能需要耗费些时间检测。
检测只能开机通电等故障出现，完后再检测，顺信号流程从后往前查，也许有人喜欢习惯从前往后查。
用排除法缩小锁定故障出现的流程范围，最后最终锁定故障点进行排除。

八年前有次维修朋友的JCM9004102，问题也是不稳定声音时有时无，时大时小，搬到我这一切良好，大音量使用半天都没出现问题，我当时分析是他那里供电有问题导致，下结论箱子绝对没问题。于是让他搬走换电源排插。结果问题依旧，后来拿到一个从事过多年家电维修的哥们那检查，直接拆掉功放部分，通电后四处敲击，我俩看着心里暗犯嘀咕，结果找到问题，是LOOP的RETURN插孔表面氧化导致接触不良，更换后解决。丢人丢大了，从那以后问题没有排除之前我再也不敢下结论了。

h11345 · 发表于 2013-3-14 12:15:45

支持楼主

hj_hujiang · 发表于 2013-3-15 17:41:00

这个箱子我以前查过是 84年左右的，太感谢楼主了。见http://bbs.guitarschina.com/thread-1532027-1-1.html
以后有问题建议大家都找他

啊龙被封号了 · 发表于 2013-3-15 23:35:59

进来膜拜一下高手！前几天我卖了一个DSL50给一个贵州的朋友，结果他直接就插进220V ，箱头出了问题，现在他申请了退款，我又拒绝了退款申请，等交易结束我介绍买家把箱头给前辈看看！
再次膜拜兵工厂的前辈！~~~~~~~~~ 高手高手高高手！

mex · 发表于 2013-3-16 15:22:24

鸦胆子 · 发表于 2013-3-16 22:40:51

顶楼主！！！！！

fndyz · 发表于 2013-3-17 13:35:04

顶上，，太牛逼了，，高度白酒，，，，

ly888 · 发表于 2013-3-17 15:17:41

排查问题的过程一般都是既无奈又有趣支持楼主

giga2005 · 发表于 2014-11-12 10:33:02

蝎之狂舞发表于 2013-3-12 10:34
这种现象症状我称为不稳定故障。
按我经验初步判断的话八成没有元件损坏。维修的话可能需要耗费些时间检测 ...

楼主我的音箱也出现这样的问题了，声音忽大忽小，关机有轰轰声，直接琴插后级又像是正常，估计是前级什么地方出问题了，那请问前级一般会有哪些问题会导致这样的故障

lhzxx · 发表于 2014-11-12 11:48:12

蝎之狂舞发表于 2013-3-12 10:34
这种现象症状我称为不稳定故障。
按我经验初步判断的话八成没有元件损坏。维修的话可能需要耗费些时间检测 ...

如不换插孔，可使用金属清洁剂
