效果器脚踏开关自修不求人手册~~

forever140 · 发表于 2012-11-27 14:07:35

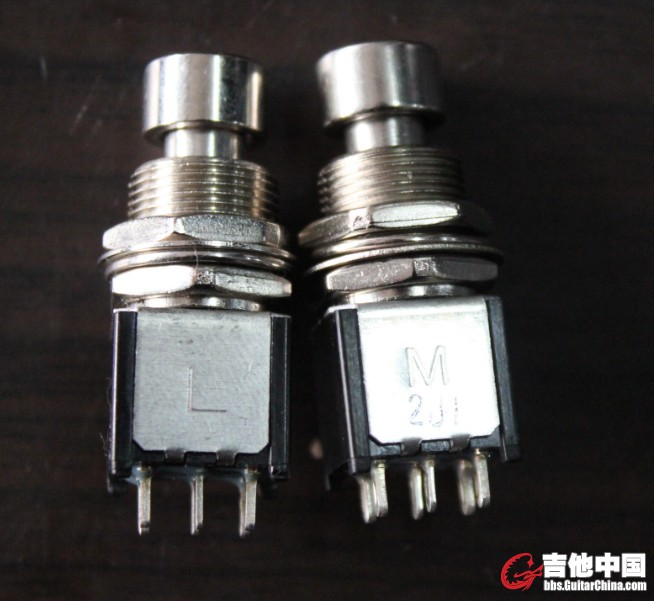

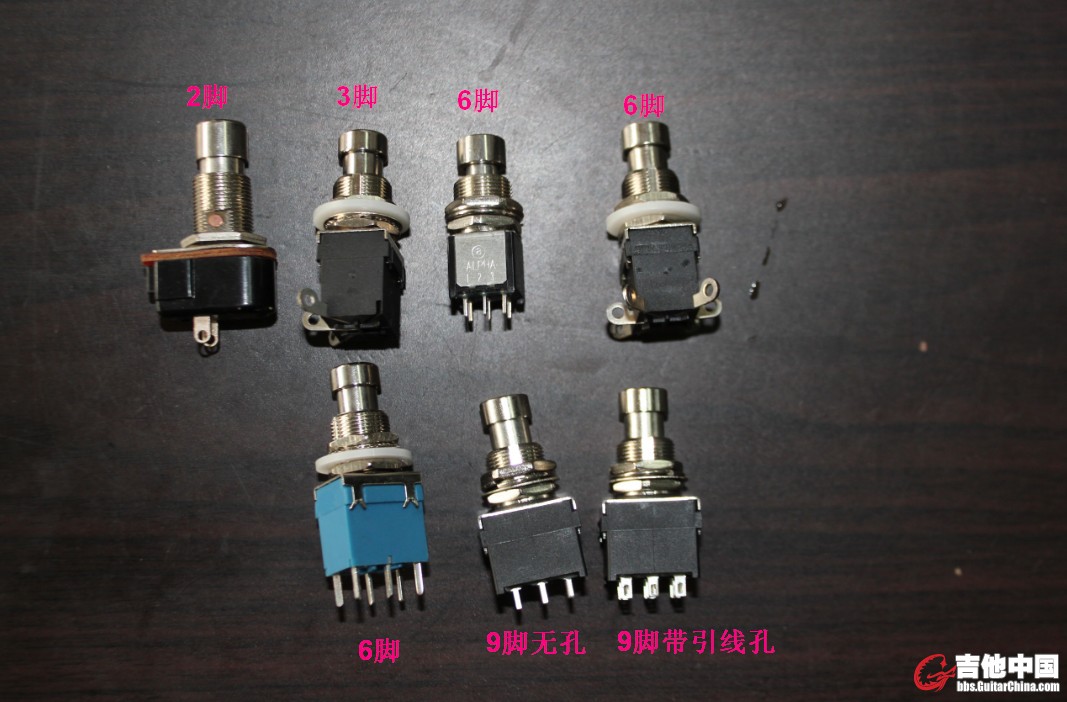

论坛上经常看到大家块的脚踏会坏，毕竟是最常用的所以坏的几率是非常高的。国内没有专门的维修或者售后的话那就很可惜了~~ 所以小弟总结了一些自己经验跟大家分享，欢迎大神拍砖~~~效果器上用的脚踏开关基本是标准件，外露螺纹是M12，带一个小矩形槽区分安装方向。常见脚踏开关以安装引脚数量分为：2脚、3脚、6脚、9脚。根据引脚电器性能还分M型和L型等~ 还有一种开关是带弹簧下面接触轻触开关的，ZOOM G2那种。


所以各位想要换不良的开关，首先要确定自己机器所用的脚踏开关的类型，几脚、引脚通断类型（就是脚踏开关两种状态下引脚间是否接通，需用到万用表）、外形尺寸等，确定好类型后可以购买相应的开关进行更换。最快的办法是找淘宝网卖家拍个照给他。
另外，大厂家都会用品牌的脚踏开关，像ALPHA(台湾艾华)、ALPS(阿尔卑斯)都是国际品质跟电声乐器一起成长的元件厂商，其他的台产和日产的品质都比较有保证，国内也有很多厂家在做主要分布在浙江和广东。一般品牌产品上都会有自己的标志如图上的艾华，而小厂一般都不会带标志而且做工一般。所以为了一劳永逸还是建议大家更换时尽量选择品质高的脚踏开关。

祝大家早日修好自己的块~~

forever140 · 发表于 2012-11-27 14:29:40

为啥木人顶啊~~~原创文章啊~~~~

猪肉炖粉条 · 发表于 2012-11-27 14:36:01

frququ · 发表于 2012-11-27 17:40:35

boss用什么？

我行我路 · 发表于 2012-11-27 21:32:32

不太好买到

驱动金属 · 发表于 2012-11-27 21:52:53

顶一个！！

forever140 · 发表于 2012-11-27 22:02:30

BOSS 用的是轻触开关。拧开装电池的地方可以轻触的看到。目前大部分TRUE BYPASS 的块用的是3PDT开关全称”3 POLE DOUBLE THROW “ 的switch(开关) 也就是咱们常见单块的踩踏扭附带开关系统 ,3PDT 通常被称为直通开关。这种开关同时控制输入输出，能够在效果关闭的情况下让信号直接输出而不经过电路部分，这样可以让音色不受损失。就是图中的九脚开关~~3路双掷。

forever140 · 发表于 2012-11-27 22:06:27

常见的3PDT开关还是比较好买的~~ 但是基本是国产的建议多买几个以备不时之需~~~

bowling300 · 发表于 2012-11-28 11:21:54

好帖子，补充楼主一下，就是脚踏开关里面的接触有两种形式，俗称的带锁和不带锁。带锁的踩开关时两边进行转换接触，接触了后会锁住位置，要改变就要再踩；不带锁的是踩的时候进行开关接点的改变，但是，松开脚，还恢复不踩时的状态。
两种开关不能简单进行代用，要区分开。有个简单的区分方法，带锁的一般踩的时候会有咔嗒声，不带锁的一般没有这个声音。

LIONzhangshuai · 发表于 2013-1-20 08:25:02

单块的指示灯踩下偶尔不亮是不是踩踏开关坏了
ModTone Extreme Metal 的是那种踩踏开关

forever140 · 发表于 2013-1-20 10:05:53

灯不亮，对应的功能有效吗？如果功能有效就是灯的问题。另外没买过这款所以不知道用的啥脚踏开关，建议小问题就不要折腾了~~~

赤羽灵翼 · 发表于 2020-1-11 13:39:53

好贴谢谢楼主辛苦

彭伯伯 · 发表于 2020-1-13 20:23:42

好帖帮顶

Hunter2014 · 发表于 2020-1-15 13:41:22

求实战讲解。
另外搭车问一下
我的一个单块不能使用电池供电了
但是用电源供电是好的
不知道是哪里出了问题
拆开看过电源线焊接都没什么问题
不知道该怎么办

东川凯 · 发表于 2020-2-18 15:33:12

Hunter2014 发表于 2020-1-15 13:41
求实战讲解。
另外搭车问一下
我的一个单块不能使用电池供电了

如果线没问题的话，可能是外接电源这个插孔有问题，当拔出电源后，不能将电池正极回路联通，这个插孔当插入时是会自动断开电池供电的，

东川凯 · 发表于 2020-2-18 15:45:00

Hunter2014 发表于 2020-1-15 13:41
求实战讲解。
另外搭车问一下
我的一个单块不能使用电池供电了

这上面我发不来图，可q我759542886
