求助！百灵达踏板变身指导！！！

发表于 2012-9-12 21:48:34 | 显示全部楼层 |阅读模式

吉他中国微信公众号

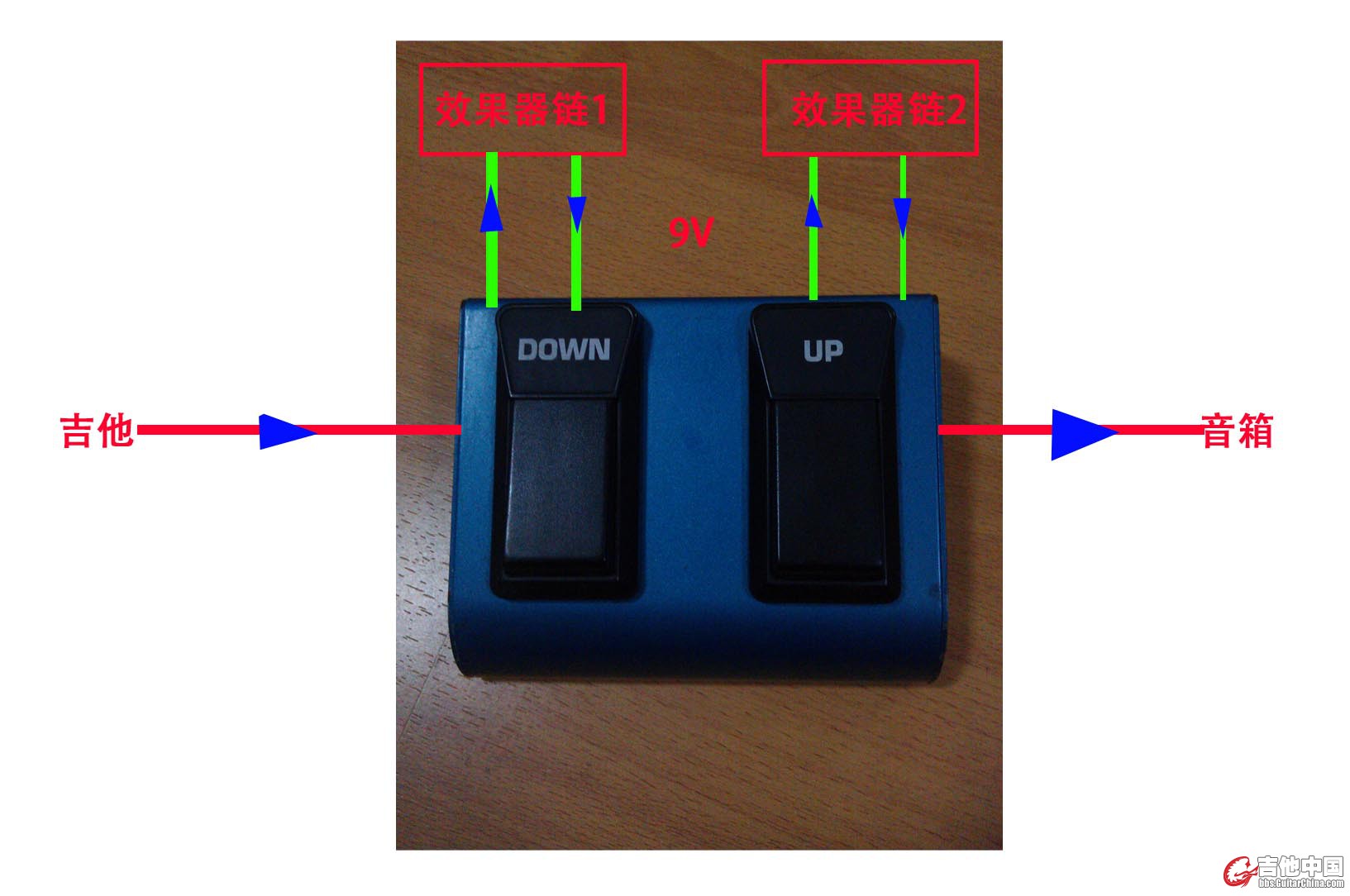

烂腰子V amp2踏板一只平时用烂腰子也不用踏板闲置着也蛮可惜的便想改装成AB线路选择器大致想法如图：两路LOOP 按下Down 效果器链1（失真）按下Up 效果器链2（干音）
另有想法：能否实现类似综合效果器的功能同时按下down和up 形成旁通？
求大神给个线路示意因为是四脚触点不知如何连接


.

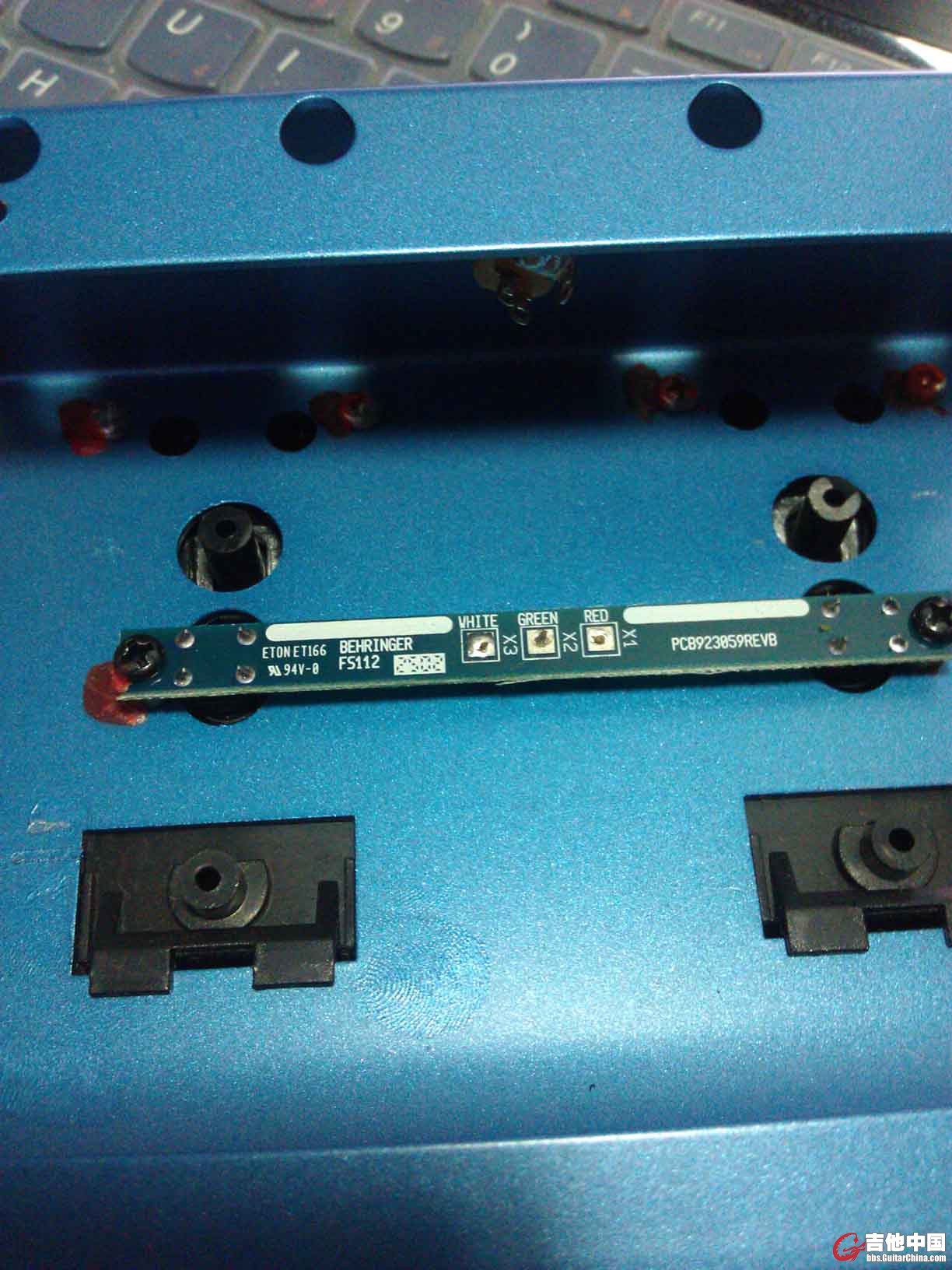

踏板用的应该是四脚的触点解剖如图：

不知道是不是这种


回复

发表于 2012-9-12 22:27:55 | 显示全部楼层

吉他中国抖音

http://bbs.guitarschina.com/thread-1276073-1-1.html按四楼图纸做了AB盒，效果很好应该符合楼主要求，需要两个九脚开关，不是楼上的触点开关.

回复

发表于 2012-9-12 22:31:12 | 显示全部楼层

GC视频号

两个九脚开关一个控制直通，另外一个控制AB通道选择也就是楼主说的效果器链1链2，

回复

楼主| 发表于 2012-9-12 22:31:15 | 显示全部楼层

回复 2楼观沧海的帖子

买琴买鼓，就找魔菇

谢楼上兄弟但是本着不破坏踏板的原则我想保留小踏板和触点开关

回复

发表于 2012-9-12 22:47:08 | 显示全部楼层

那就得需要更专业的电子工程师设计一个电子电路了.触发开关，开关管等稍复杂的电路

回复

楼主| 发表于 2012-9-13 10:13:54 | 显示全部楼层

求大神指导电路

回复
