跪求各位大哥，懂电工学的，微电子，进来。

吊儿郎当棉花糖 · 发表于 2012-7-9 12:32:32

设计一个光控开关电路，
无光照时，“灯亮”，（相当于“开”），有光照时，“灯灭”，（相当于“关”）；电源电压 Vcc=+—12V，使用LED做灯，光检测采用光敏电阻，LED用Φ3普通型，运算放大器采用LM741，器件及电路自选。
光敏电阻的亮阻：140K；暗阻：4K；

小弟在此谢谢各位大哥了。

吊儿郎当棉花糖 · 发表于 2012-7-9 12:40:15

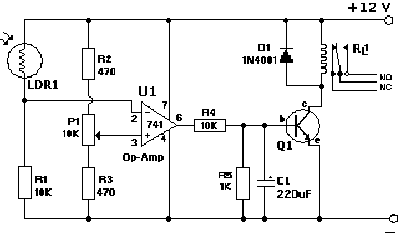

还有麻烦看一下这个图行吗？高手能给讲解一下吗？谢谢了。

裂空雷痕 · 发表于 2012-7-9 16:15:24

这贴貌似没啥道理发到这个版吧。

电路是可以实现，把继电器换成LED就行，记得加限流电阻，续流二极管不要了。

还有LED的灯光不要照到光敏电阻，否则就反馈了。

裂空雷痕 · 发表于 2012-7-9 16:16:43

光敏亮阻140K暗阻4K您确定没说反吗？

vacuum · 发表于 2012-7-9 16:25:13

亮阻和暗阻的阻值看起来别扭呢~~~

吊儿郎当棉花糖 · 发表于 2012-7-9 16:49:47

大哥啊，实在没办法啊，感觉就你们懂这些啊，望版主留情，大哥能再说明白点吗？

吊儿郎当棉花糖 · 发表于 2012-7-9 17:02:15

还有就是亮阻4K 暗组140K，是写反了，有劳各位大哥了，期末课程设计，不会啊。还请高手帮帮忙，小弟在此拜谢了。

裂空雷痕 · 发表于 2012-7-9 18:02:10

照我说的改就可以了

吊儿郎当棉花糖 · 发表于 2012-7-9 18:10:17

谢谢了啊
