利用简单的零件，一个三极管，希望可以解决没有DI的问题，实现阻抗转换，

the-yan · 发表于 2012-6-19 13:46:06

想问一问~

通常~调音台的输入阻抗都是低阻抗输入的，而吉他贝斯，是高阻抗输出的，想要这两样连接，而中间不加上DI BOX的话，那肯定是存在阻抗不匹配的，相信很多人都尝试过，在这不多讲！

就想问一问如果焊一个共集放大器

因为共集放大器的特点就是输入阻抗高，输出阻抗低。一个输入阻抗2M的共集放大电路，输出阻抗可以做到一百欧以下，那是不是可以代替DI BOX的阻抗转换作用呢？

坛子里面有没有试过的？昨天焊了一个！的确，插上耳机的确可以用，但出现了个问题，就是我的琴不可以完全把声音打开，完全打开会出现失真现象，这是什么问题呢？我用的管是2N2222A，铁帽的那种！

图片今天晚上再上，现在在公司！

真心求解~

裂空雷痕 · 发表于 2012-6-19 20:22:26

一个管不光可以转换阻抗，还可以平衡输出。

wxedmend · 发表于 2012-6-19 22:37:19

可以用软件仿真下，看看是不是静态工作点设置的问题

the-yan · 发表于 2012-6-20 10:12:50

原帖由 裂空雷痕 于 2012-6-19 20:22 发表
一个管不光可以转换阻抗，还可以平衡输出。

可以给个图吗？？？菜菜鸟~真心求教

the-yan · 发表于 2012-6-20 10:14:37

原帖由 wxedmend 于 2012-6-19 22:37 发表
可以用软件仿真下，看看是不是静态工作点设置的问题

昨晚吧输出阻抗改为600多欧~基本上没问题了~可能之前Rc和Re用的太小~

裂空雷痕 · 发表于 2012-6-20 15:16:47

参照电子管屏阴分割电路，类似的

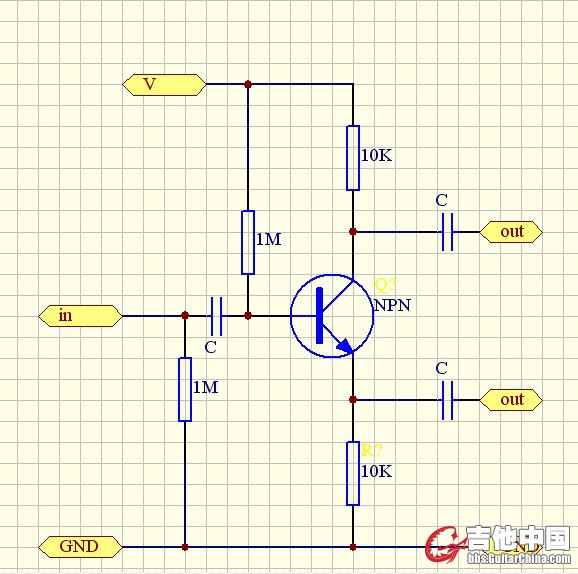

5z40 · 发表于 2012-6-20 22:14:46

是这个意思不？

the-yan · 发表于 2012-6-21 20:50:48

想问一问~这是用什么软件画的？

5z40 · 发表于 2012-6-22 22:47:01

PROTEL ，做板软件。。
