是不是电位器焊错了？音色旋钮拧一点就全开或全关，没有渐变的调节过程。。。

laapopo

近日给LP换了电路和拾音器，其他一切正常，出来的声音也不错，就是音色旋钮这块遇到个奇怪的现象，上下两块拾音器的音色旋钮都是同样的问题：    音色旋钮拧到底全关时，稍微往前拧一点就达到全开的状态，之后再怎么拧都不会有变化。
    并且音色旋钮的调节方向反了。我猜想是电位器某个焊点焊反或者焊错，请各位高手给予点拨。

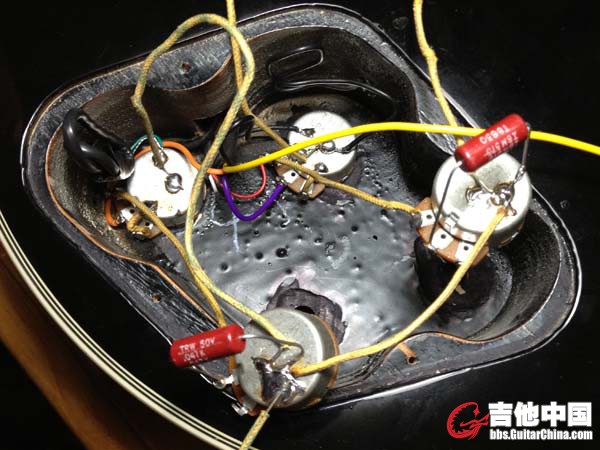

电路仓如下：

leoncho

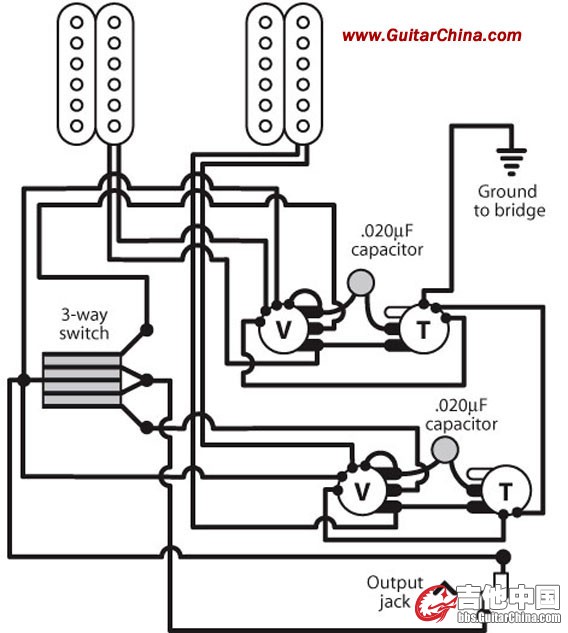

这个，你真的焊错了，错的蛮厉害的 不过你买的这个线，我也买了，还有这个电容。不过你还是返工吧~ 我来找个标准图纸给你看看~

z-raymond

音色焊接方法多样，看起来还好啊。可能你的音色电位器线性选错了吧。

laapopo

原帖由 leoncho 于 2012-6-11 11:18 发表
这个，你真的焊错了，错的蛮厉害的 不过你买的这个线，我也买了，还有这个电容。不过你还是返工吧~ 我来找个标准图纸给你看看~

感谢兄弟指点。
我这个焊接线路是按SD拾音器说明上的方法来焊的，刚检查了一下，音色电位器的其中一个针脚焊错了，应该焊在第一个针脚，我焊成了第三个。
如果给调整回去，会同时解决2个问题吗？得试试才知道。

leoncho

会解决的，试了就知道
