【老孟不死】第四季，我和JCM900有个约会

北京的雪 · 发表于 2012-6-9 15:16:40

楼主先不要生气
我没别的意思
这个暴利大家都知道
我希望你能做出来
做的更好
售价更便宜

琴韵 · 发表于 2012-6-10 01:04:36

原帖由 北京的雪 于 2012-6-9 15:16 发表
楼主先不要生气
我没别的意思
这个暴利大家都知道
我希望你能做出来
做的更好
售价更便宜

做得更好，呵呵

twoguitar · 发表于 2012-6-10 10:34:51

这个电路应该是网上可以找到的吧，

楼主发一个呢？
PCB都有了，电路肯定有的啊

北京的雪 · 发表于 2012-6-10 18:47:04

同求图纸资料

琴韵 · 发表于 2012-6-11 01:22:22

网上的电路图因为不知道是否有错误，因而并没有参照那份图纸，我是对照原版复刻
因为一直在忙其他的事情，暂时没没有绘制电路，请各位谅解

小陆 · 发表于 2012-6-12 12:49:49

等待老孟的杰作！
我玩胆机的，很喜欢电吉他，想自己做这个，但是怕网上的电路图不正确，等待老孟的电路图再做

琴韵 · 发表于 2012-6-13 20:57:59

呵呵，陆兄不要太着急就好，电路还没整理，我争取在6月份弄出来吧

琴韵 · 发表于 2012-6-14 14:36:04

网图一份，粗略看了一下，暂时没发现错误，回头好好审一遍

乐派 · 发表于 2012-6-14 14:49:32

马勺900是一头胆结石怪兽！

琴韵 · 发表于 2012-6-14 21:21:49

这个怪兽虽然胆结石，但是音色还过得去

琴韵 · 发表于 2012-12-8 23:14:54

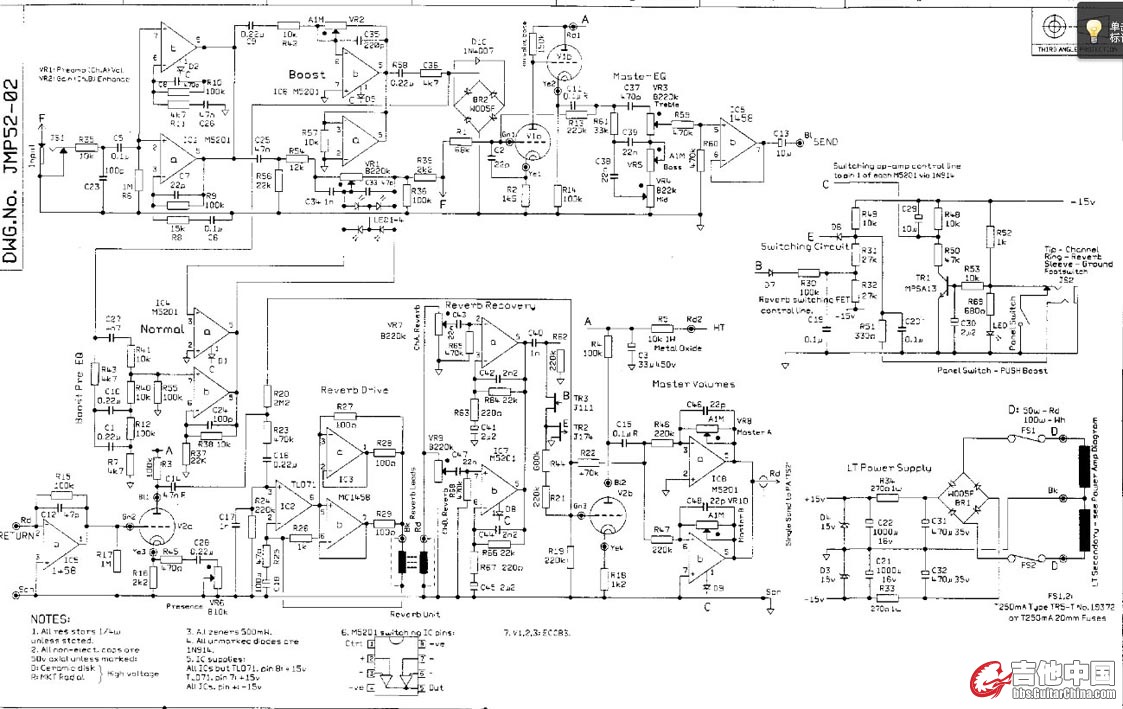

49楼原理图经过个人校对正确无误，想试制的朋友可以参考

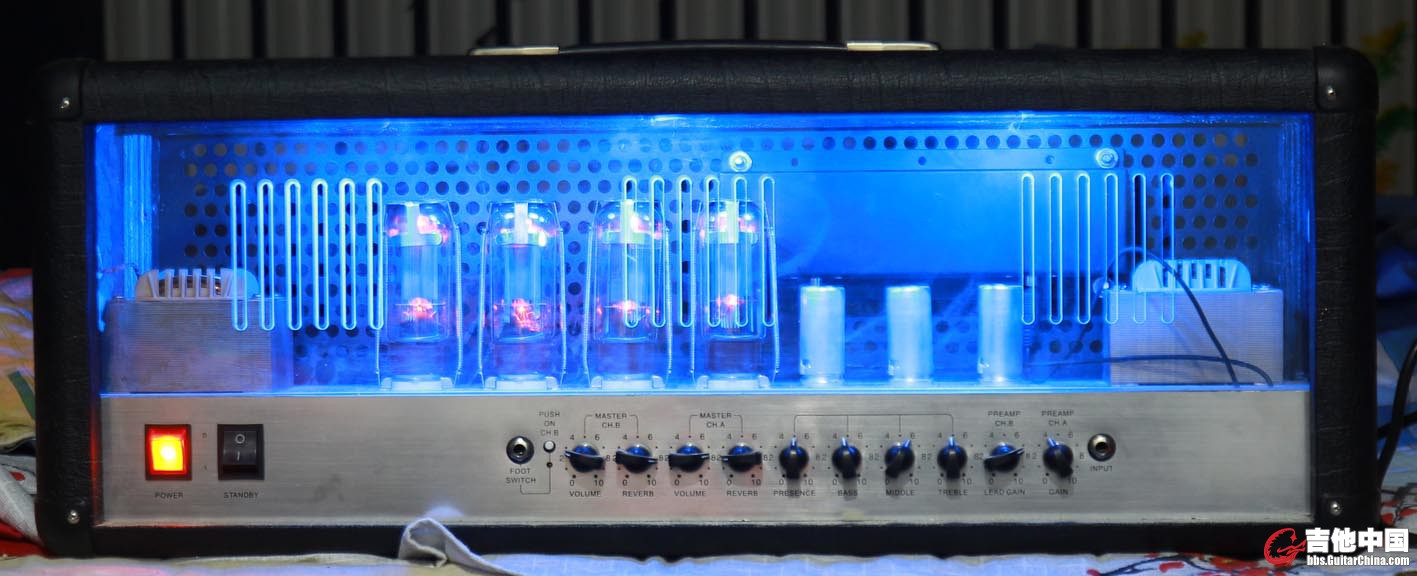

重新做了外观，上个图吧，试听随后奉上

2626106 · 发表于 2012-12-10 11:29:07

请问，第二张图栅负压的电压（电容C12前的WH，WH1处）接到哪里？
谢谢

mryuxiang · 发表于 2012-12-10 13:47:37

这个得顶!

琴韵 · 发表于 2012-12-10 21:41:47

原帖由 2626106 于 2012-12-10 11:29 发表
请问，第二张图栅负压的电压（电容C12前的WH，WH1处）接到哪里？
谢谢

第三张图，电源变压器部分有标识，WH处

2626106 · 发表于 2012-12-11 01:14:39

高压绕组VL-RD-WH这里吧，
请问这组绕组的电压是多少？
谢谢

琴韵 · 发表于 2012-12-11 16:20:52

前面已经说过变压器参数，320V1A，不一定准确，但是应该很接近了

琴韵 · 发表于 2012-12-31 20:01:18

如果无法播放，请点击此处在新窗口打开

简易试听，仅供参考

琴韵 · 发表于 2013-1-2 13:13:01

试听来了，原理图也发了，有想diy的可以动手了

2626106 · 发表于 2013-1-2 19:01:16

PCB板是不是有售了?

琴韵 · 发表于 2013-1-4 21:23:44

原帖由 2626106 于 2013-1-2 19:01 发表
PCB板是不是有售了?

兄弟喜欢的话成本给你一套，我也花钱做来到，生活拮据，实在拿不出实力无条件赠送，希望理解

2626106 · 发表于 2013-1-5 08:51:57

[em28]
请看站内短消息

琴韵 · 发表于 2013-1-6 01:15:21

如果无法播放，请点击此处在新窗口打开

今天弄的高增益模式简易音频试听

ljyxr · 发表于 2013-1-6 12:31:53

是相当不错啊。

真有色金属 · 发表于 2013-3-27 19:10:23

学工科的真nb啊什么都能自己做我这辈子是看不懂电路图了

琴韵 · 发表于 2013-3-28 01:39:56

呵呵，我大学是念的中文系，专业是新闻出版，这个是自学

顺便更新几个试听

如果无法播放，请点击此处在新窗口打开

[ 本帖最后由琴韵于 2013-3-28 01:42 编辑 ]

蓝幻工作室 · 发表于 2013-3-31 11:38:05

这试听太牛逼了，非常霸道！！！！是老孟么？？请问是什么曲子？

蓝醉工作室 · 发表于 2013-3-31 20:35:30

和楼上的朋友名字太巧合了

，刚开始我差点看错咯，哈哈，试听做的太棒了

琴韵 · 发表于 2013-4-2 13:00:14

视频里不是我，是我的一个好朋友
曲子我也不知道是啥，反正好听就行了

楼上你们两个的名字。。。。。。。。。。

琴韵 · 发表于 2014-8-21 23:57:58

搬新家了，卧室太小，8W/15W家用小箱头制作中

sudayang · 发表于 2014-8-22 09:46:32

小版本的？很期待，想订购一个精品，小功率的适合我。支持支持，出来了一定pm一下

VooDooRix · 发表于 2014-8-22 13:31:15

hu_jia · 发表于 2014-8-26 21:21:02

琴韵发表于 2012-6-5 09:24
多谢兄台再次帮顶，弹簧混响器库存量很大，如果需要的话可以送你一只 ...

孟总，有淘宝店，我的FENDAR的弹簧坏了，我想从你那里买一个

琴韵 · 发表于 2014-8-26 22:35:29

hu_jia 发表于 2014-8-26 21:21
孟总，有淘宝店，我的FENDAR的弹簧坏了，我想从你那里买一个

因为最近弹簧混响消耗量巨大，已经暂时断货，正在联系采购，到货后我会及时更新，谢谢关注

忒爱吃排骨 · 发表于 2014-8-26 23:51:49

帮顶~~~~~~~

笑骂 · 发表于 2014-9-5 16:33:26

小版本的出来没有？
