又一个JCM800对新手来说是个很迷茫的问题，求高手解答

12511 · 发表于 2012-1-10 13:26:30

6脚电压只有170，如果把6脚开路量出来是330，1脚电压250和图上标示的低了46伏，到底是什么原因造成的呢？这样算正常吗？6脚接上后压降怎么会这么大呀

琴韵 · 发表于 2012-1-10 13:31:55

请问测电压的时候接琴了吗

12511 · 发表于 2012-1-10 13:34:05

大师来了，呵呵
没接琴

12511 · 发表于 2012-1-10 13:37:33

总电路的电压我量了一下，牛输出的双325是够的，整流后输出430，整流后面的线断开，是290，这里是不是也是有问题的呀，凡爷？

琴韵 · 发表于 2012-1-10 13:41:04

兄弟你好像认错人了，我可不是凡爷，没那么大辈份，区区老孟

测量6脚电压的时候注意到一点没有，就是标注245V位置那个22n电容，它的另一脚在不插琴的状态下是对地短路的，不知道我猜的对不对

12511 · 发表于 2012-1-10 13:46:59

孟爷呀，呵呵，反正只要是前辈，都是大爷，呵呵
是的，插上琴是开路的，现在问题是，那个电容对地短路1脚也是160，不短路还是160，没变化，快愁死了

12511 · 发表于 2012-1-10 14:10:53

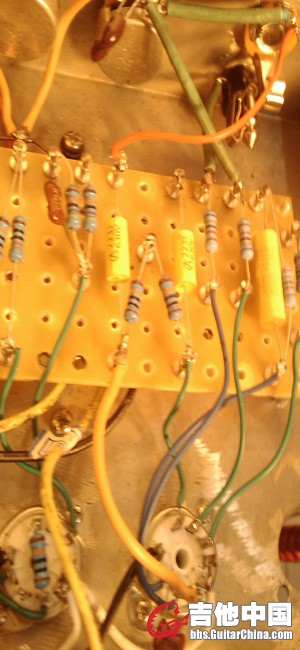

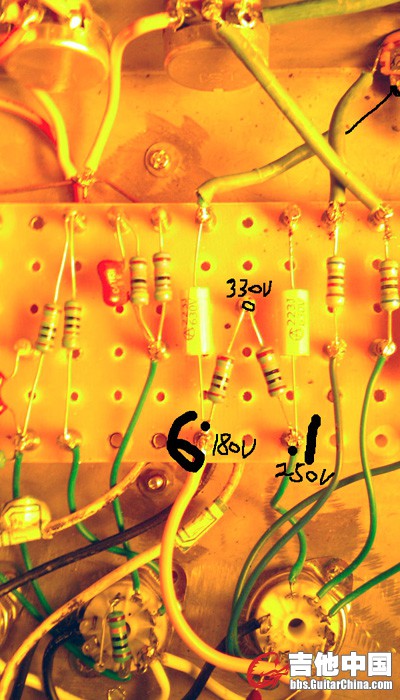

上个实物图

琴韵 · 发表于 2012-1-10 14:15:00

實在看不出來那裡有問題

12511 · 发表于 2012-1-10 14:22:21

还有一个问题，琴插HIGH通道，失真不大，MASTER电位器只要少开一点，声音就大的不能行，，为什么会这样呢？

二当家的 · 发表于 2012-1-10 15:29:02

量一下7脚和8脚电压

裂空雷痕 · 发表于 2012-1-10 16:12:59

测7脚和2脚电压，还有就是换根管子试试

12511 · 发表于 2012-1-10 18:07:33

七脚和2脚没电压，8脚2.6伏,另外一个特征是,6脚那个电压有时量的时候能达到310,可停留大约4到5秒的时间,马上又降到160,
管子我也调换换过了,没换新管子,就这三根管子来回调的,但结果都一样

12511 · 发表于 2012-1-10 18:18:08

有意思,新发现
测量6脚电压的时候,如果手指接触到7脚,电压会马上回到230,这种情况正常吗?是不是哪个地方还要接个电阻什么的?

裂空雷痕 · 发表于 2012-1-10 20:22:16

要么你测测2脚对3脚以及7脚对8脚的电压吧，我也不太明白了

12511 · 发表于 2012-1-10 22:29:28

报告雷爷
2-3脚电压11伏
7-8脚电压0。2伏

hsinchubass · 发表于 2012-1-11 19:25:21

插個話,是線路圖上標示的電壓錯誤,不是你的問題,你看看下一級(V2a)屏極的電壓就明白了,只要量一下100K電阻阻值正確就對了.
至於兩個同樣100K電阻爲何電壓不同?是因為陰極電阻不同,一個是2.7K,一個是10K,所以壓降也就不同了

hsinchubass · 发表于 2012-1-13 09:59:15

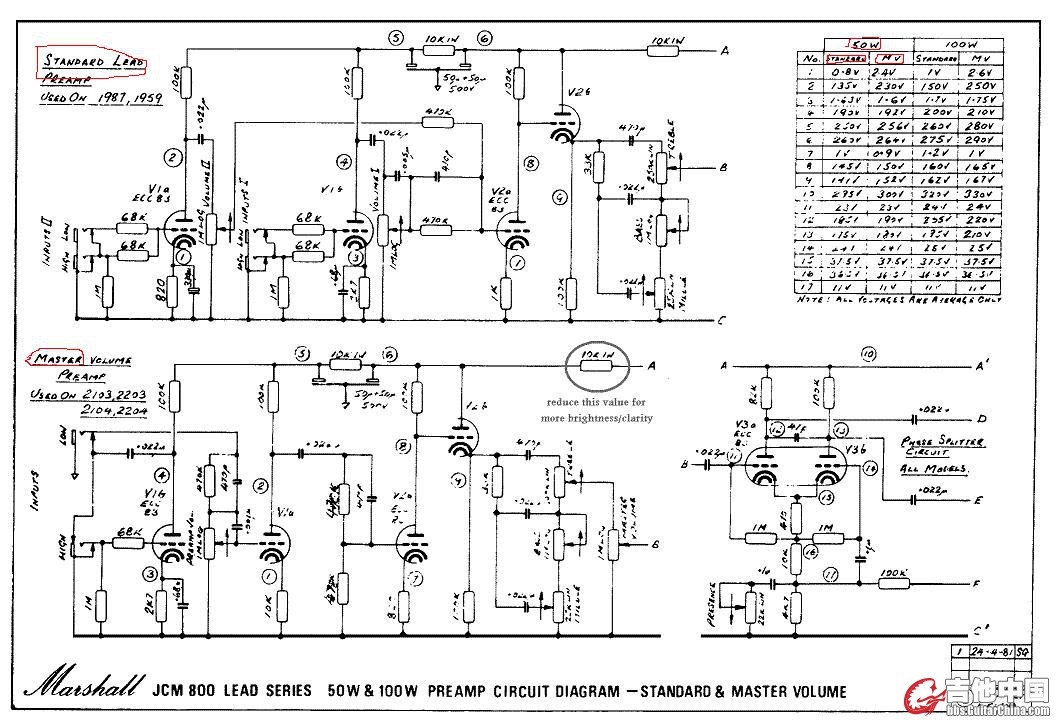

上圖是個人認為數據較為正確的JCM800 2204線路圖,僅供參考.

12511 · 发表于 2012-1-13 14:48:07

这图还是第一次见，看起来是有差别的，电压也很低，不知道楼主测试过了吗？做为新手，很希望能有个权威的回答，
这个图希望能引起各位前辈的注意

12511 · 发表于 2012-1-16 22:34:57

这个论坛估计快倒闭了
连技术性问题都没人关注

goodlucktome · 发表于 2012-1-16 23:24:40

不是没人关注！是人人都没有正确的实测准确数据。都是摸着石头过河。大家确实不容易。

zym741 · 发表于 2012-1-17 14:22:29

原帖由 12511 于 2012-1-10 18:18 发表
有意思,新发现
测量6脚电压的时候,如果手指接触到7脚,电压会马上回到230,这种情况正常吗?是不是哪个地方还要接个电阻什么的?

可能是管子7号管脚接触不良；

按理说，7脚是通过68K电阻和输入插口跳线接地的，不应该出现这种情况；。

zym741 · 发表于 2012-1-17 15:06:03

测下7脚对地电阻看看；

12511 · 发表于 2012-1-17 20:58:42

我又仔细检查了一下，没发现7脚有接触不良现象，

大考拉 · 发表于 2012-1-18 00:41:46

直觉告诉我可能是吉他输入孔线接的不对！我到现在都没整明白输入吉他的两个通道怎么接！

hsinchubass · 发表于 2012-1-18 10:18:26

原帖由 12511 于 2012-1-17 20:58 发表
我又仔细检查了一下，没发现7脚有接触不良现象，

人體是一個類似天線的作用,吸收很多外來的電波,所以當您手指碰觸第七腳(柵極)時,許多的雜訊便成為一種訊號輸入到第7腳,進而改變柵極的電位,影響第6腳(屏極)的屏流的變化而改變屏極的電壓,這也是真空管運作的原理.

附圖上用紅線標示的重點(V2b)的第6腳(屏極),讓我解釋一下:這是陰極輸出的型態也就是所謂的陰極跟隨器(cathode follow)
,因為要直接注入高壓直流電,又受到燈絲與陰極有最大電位差的限制(防止跳電),因此使用的電壓及管子就很重要,12AX7的最大額定值:屏極300V,陰極與燈絲最大電壓差為180V,所以您會看到前一幅圖顯示電壓只用到300V的原因.
附圖上V2b第8腳標示的電壓為183V,及第6腳348V由此對照12AX7的最大額定值,顯然有不是很正確的用法,以上僅供參考.

zym741 · 发表于 2012-1-18 12:17:03

原帖由 12511 于 2012-1-17 20:58 发表
我又仔细检查了一下，没发现7脚有接触不良现象，

兄弟，你这个问题真是令人费解啊；
手指碰触7脚，电流能回落，说明是人体泄放了7脚上积聚的直流电位，所以应该是7脚管脚接触不好，或7脚接地回路不良；
既然不是，那还有两外两个微小可能性：

一，就是22n电容漏电，漏电增加了100k上的压降；当然，这可能性不大，漏电的话，整机基本无法工作的；
二，是阳极电阻100k，会不会错用了200k？

zym741 · 发表于 2012-1-18 12:32:43

原帖由 12511 于 2012-1-10 14:10 发表
上个实物图

这330v是在线测量的数据吗？

按你这个数据分析的话，电流正好比标准值大了一倍，对于管子来说有点离谱，要么是真的错用了200K的电阻了；

12511 · 发表于 2012-1-19 10:40:51

手碰7脚，6脚的电压就能上升到220，也就是说插上吉他再量6脚电压就是220，不插或手不去碰7脚，6脚电压就是180，还有那两个100K的电阻也没错，

12511 · 发表于 2012-1-19 10:43:32

V2的电压基本正常，再个声音基本也可以，就是开大了有点小啸叫，另外有点电流声，开大音量弹有轻微的杂音，失真很好，但延音不是很长

12511 · 发表于 2012-1-19 10:47:20

琴插H通道的时候PREAMP音量要开到底才有失真，但MASTER只要动一点点，声音就大的不得了，切有啸叫声

hsinchubass · 发表于 2012-1-19 14:14:30

原帖由 12511 于 2012-1-10 22:29 发表
报告雷爷
2-3脚电压11伏
7-8脚电压0。2伏

<2-3脚电压11伏>這個數據有點問題,再怎麼說依您po的圖,第3腳也不至於到11V.建議整體接線再檢查一下.

12511 · 发表于 2012-1-19 19:01:01

错了，2脚和3脚之间的电压是1。1伏，

hsinchubass · 发表于 2012-1-19 19:38:03

那第3腳和第8腳對地是幾伏?

12511 · 发表于 2012-1-19 22:55:01

3脚对地是2。4伏，8脚对地是3。1伏

12511 · 发表于 2012-1-19 23:10:56

另外从6脚出来的那个电容图上是应该接地的，但我接地后琴就没声音了？接的有问题吗

12511 · 发表于 2012-1-19 23:41:03

电容的一端如果接地了，那就没声音了，对吗

12511 · 发表于 2012-1-20 11:32:29

也就是说，吉他插入LOW插座的时候，是V1的2脚接受到输入信号，这时7脚通过HIGH插座接地，如果，吉他插入HIGH通道，输入信号进入7脚，同时7脚与地断开，此时2脚通过LOW插座接地，怎么看图的原理都是这么接的，可现在问题是吉他插入HIGH通道时，2脚却不能接地，一但接地，吉他就没声音，吉他插入LOW通道时，7脚也不能接地，如接地，吉他同样没声音，另外，6脚通过一个电容应该是常接地的，可现在也是不能接地，一接地，吉他同样没声音，怪怪怪
很困惑的一个问题，难道是图错了吗？可那么多前人为什么都没有提到这个问题？
求指点一二

[ 本帖最后由 12511 于 2012-1-20 11:40 编辑 ]

12511 · 发表于 2012-1-20 12:40:54

还有这个电位器，到底是起什么作用，为什么怎么调节都不起任何作用？按图接好后量任意两脚阻值没任何变化？4欧的输出通过100K电阻反馈过来的？

hsinchubass · 发表于 2012-1-20 19:53:37

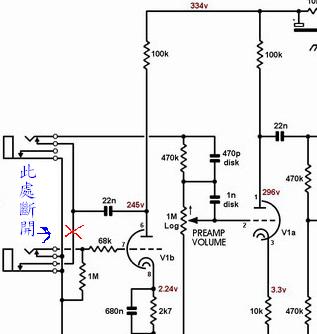

上圖紅色打叉的線路先把它切斷,這不會有影響的.就是電容0.022的另一端不要接到HIGH插座.
當插入LOw時,0.02跟preamp volume的470K電阻斷開,這樣V1b就沒有作用,插入HIGH時0.022電容是沒有接地的,
信號可由第7腳進入放大後經0.022電容傳至preamp volume控制進入V1a.

presence的作用,主要是提升高音部分,使高音更加尖銳明亮,建議使用上圖的接法,效果比較明顯.關閉時也可完全隔絕0.1u電容對陰極的影響.

hsinchubass · 发表于 2012-1-20 19:56:22

第一張圖傳錯了
