自制人头马，。。。。标题一定要长。

5z40 · 发表于 2011-12-21 13:14:44

前段时间，有个客户传了个电路来，让我做下人头马。呵，研究了下电路，经过一段时间的设计，样品终于出来了。话不多说，上图。
调整大小 KlonCentaur-Corrected-2009.jpg

还有个PCB文件，传不上来，老是说格式不对，转换成了JPG也不行，算了不传，有想要的QQ传吧，。。

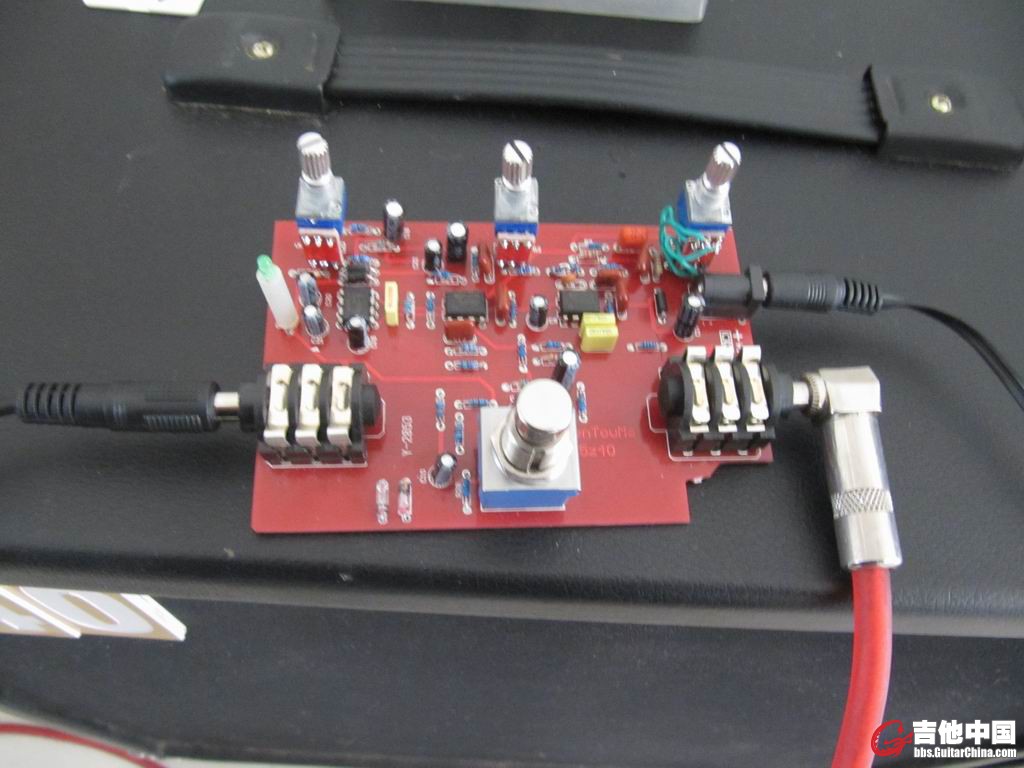

我做的：
调整大小 IMG_2399.JPG

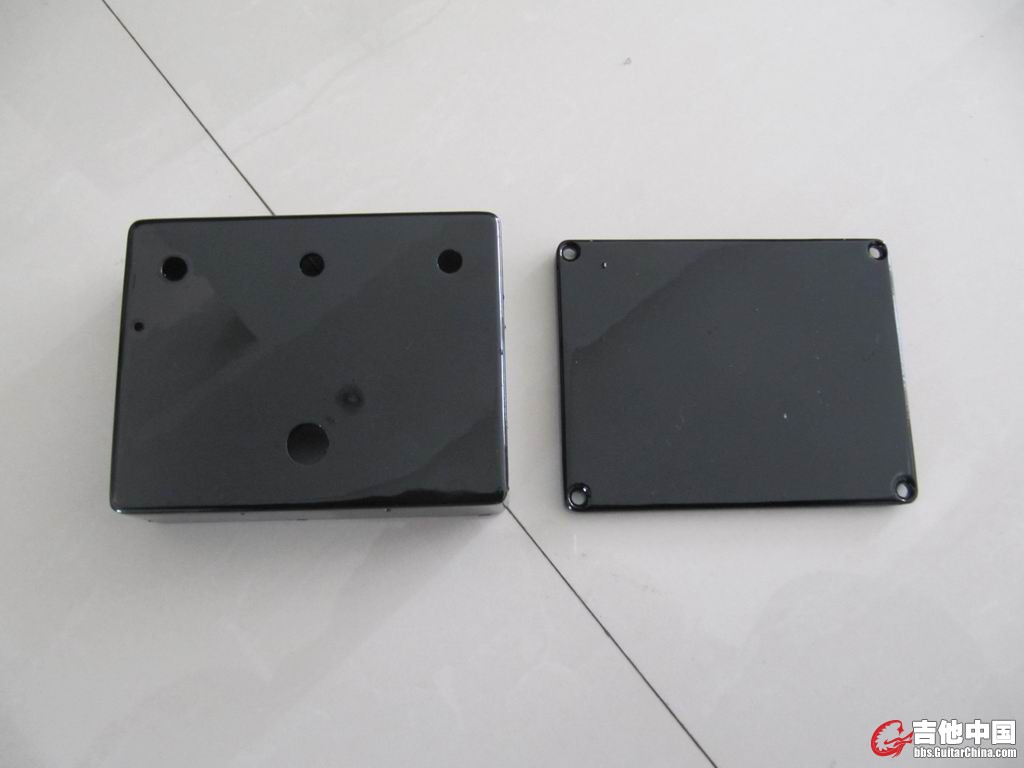

壳体，自己喷的，不是很好，弄的一屋子的油漆味，这事以后不能再干了。。。

调整大小 IMG_2398.JPG

刚才通过旺旺截图，截了个朋友传给我的PCB图，看样子和原版PCB外观基本一样，呵，希望真的是完全的原版。。
调整大小 PCB图.jpg

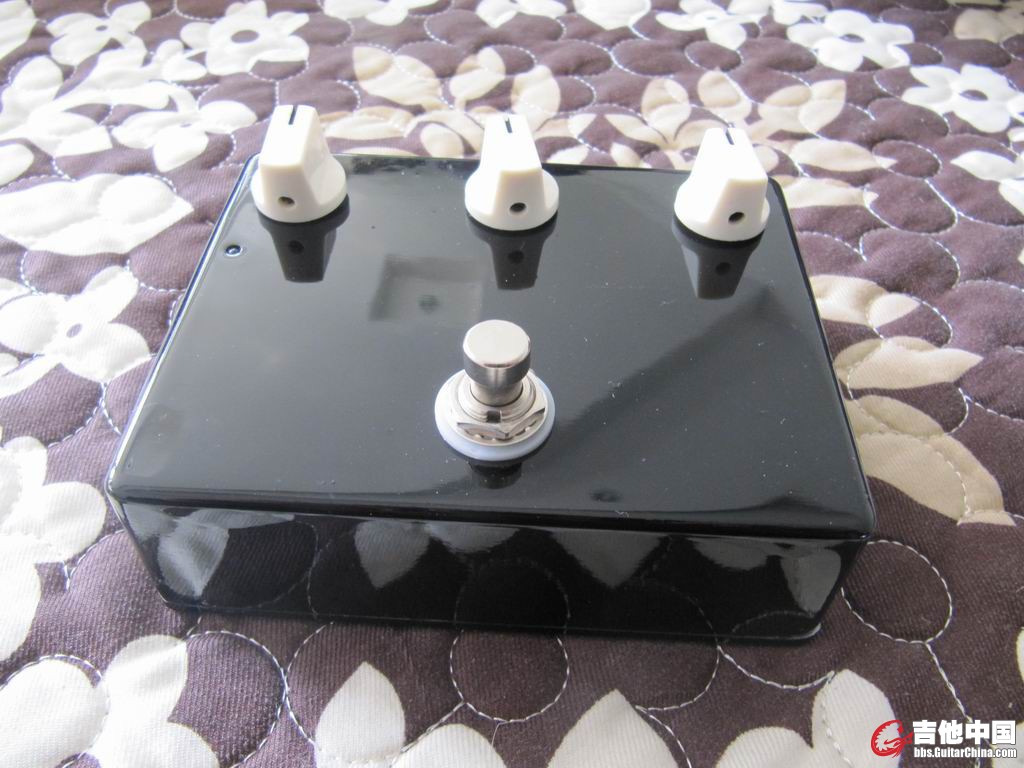

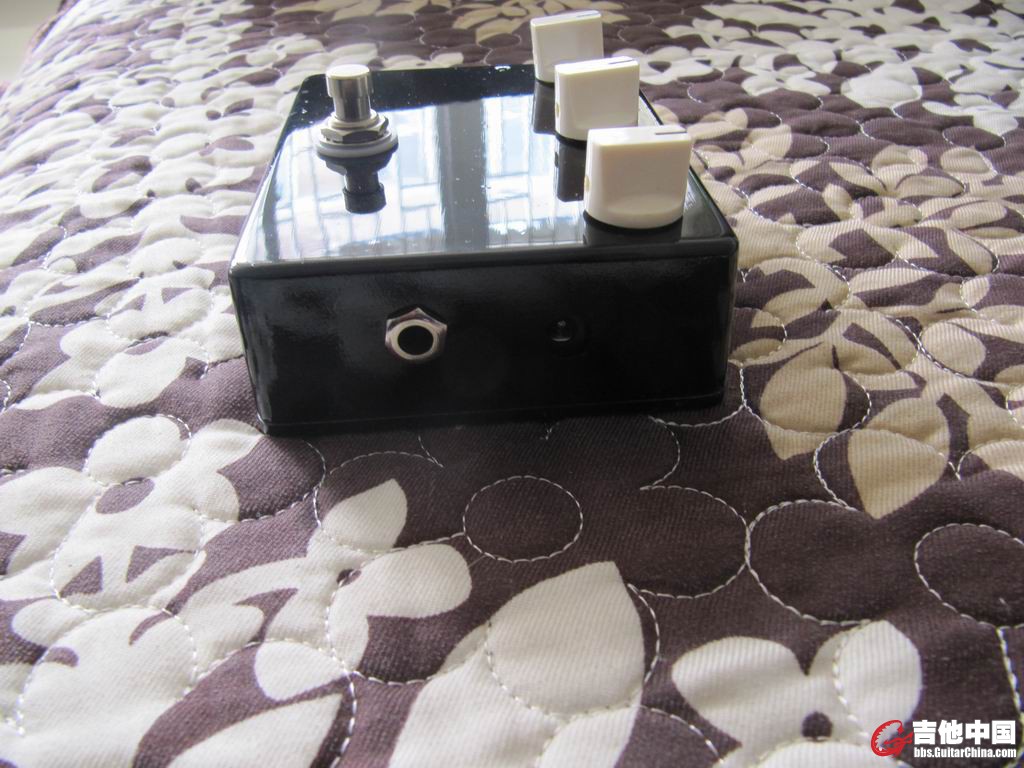

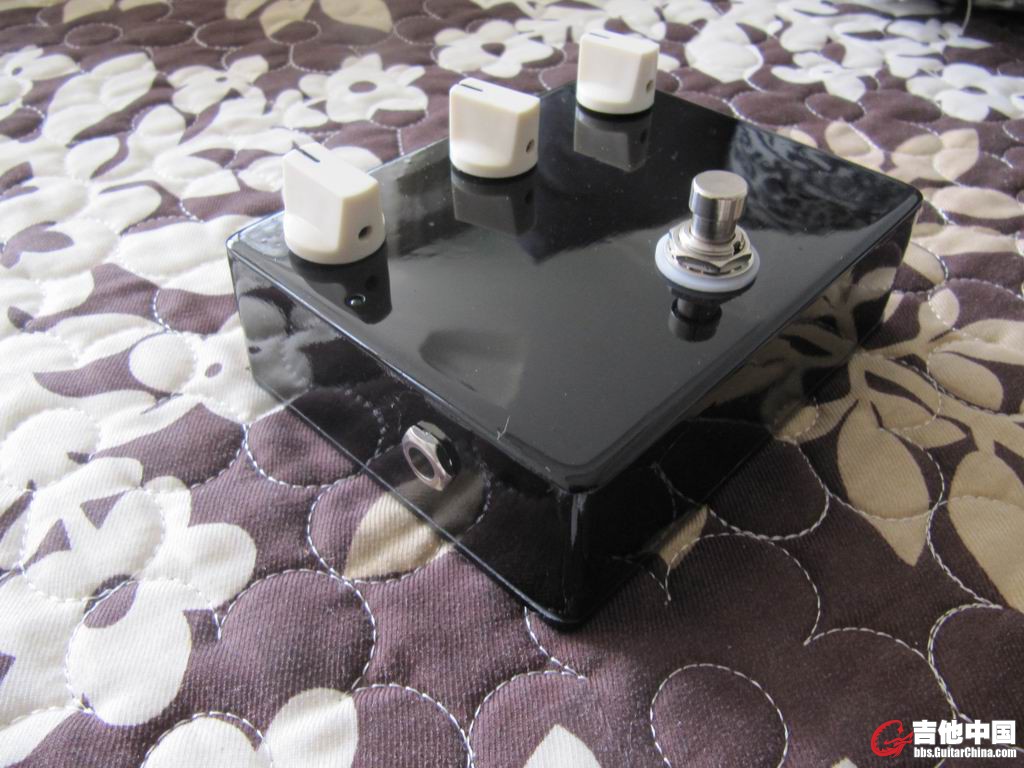

装好壳子后的我的人头马。。
调整大小 IMG_2400.JPG

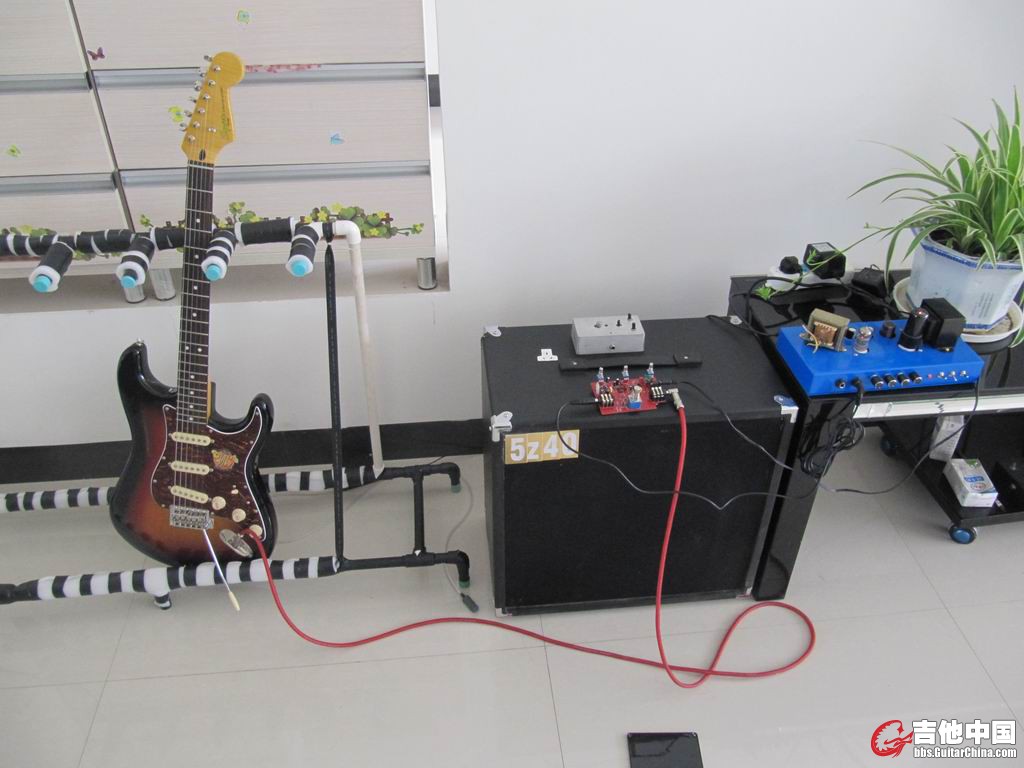

我的设备，SQ CV 蓝醉兄弟做的箱体，自己做的箱头调整大小 IMG_2397.JPG

，还有和坛子里朋顺便秀下设备，入门级。。。和DIY版的网友偷学的水管吉他架。。其它两把琴单位搞演出，借去用啦。所以只有一个空架子了。。

技术不行，录音不会。。。。声音还是很好，对比网上的人头马试听，相似度十分之高。。

[ 本帖最后由 5z40 于 2011-12-21 13:40 编辑 ]

沉默的方式 · 发表于 2011-12-21 14:02:44

沙发了！很不错！

zeroipm · 发表于 2011-12-21 14:20:12

ruck2009 · 发表于 2011-12-21 14:20:49

这个块子很有特点

MarkGor · 发表于 2011-12-21 14:48:18

很好，很好。木棉兄做得不错。

csyygs · 发表于 2011-12-21 15:31:54

做得真不错，顶起来

SLASHGOGO · 发表于 2011-12-21 15:58:50

骚红的PCB我喜欢，外观需要进一步美化就更完美了，现在有卖了吗？

发条橘子真 · 发表于 2011-12-21 16:33:20

首先说明我没有别的意思，因为也在抄袭人头马，所以对了一下原理图。
这张网图我做过，得到的结果是：这个图绝对不对，做完绝对没有原版人头马的圆润劲，高频会非常高，泛音也不足。如果你不相信可以找一个原版人马对比一下。
但是你的pcb是对的，但是其中很多原件的参数不对。
这就是为什么洗原版的原因。
还是搞个原版洗黑胶吧，网图害死人啊。

[ 本帖最后由发条橘子真于 2011-12-21 16:41 编辑 ]

5z40 · 发表于 2011-12-21 17:59:09

呵，那我就静等楼上的原版抄图啦。。

银古 · 发表于 2011-12-21 18:01:24

我看不起楼上的楼上

发条橘子真 · 发表于 2011-12-21 18:06:14

这年头不能说实话啊，得罪人啊。算我没说，你们继续

zeroipm · 发表于 2011-12-21 18:12:29

原帖由银古于 2011-12-21 18:01 发表
我看不起楼上的楼上

拍掌~拍掌~拍掌~

抱歉手機用不了 icon~

koy2012 · 发表于 2011-12-21 18:50:39

楼主做得挺不错啊,敢问这电位器质量如何?
等套件

顺便一问,还会重新画板吗,感觉可以立起来倒品字形放,比较省空间
哎呀,人懒又学艺不精,好想用贴片弄一个小的...

[ 本帖最后由 koy2012 于 2011-12-21 19:13 编辑 ]

裂空雷痕 · 发表于 2011-12-21 20:16:39

我也看不起楼上的楼上的楼上。人家做人家的有你嘛事。

那啥老杀，给那货的回帖编辑了吧。

鞭击金属头 · 发表于 2011-12-21 20:19:08

顶5z40 ！！！！强势一顶！！！！！！！！

ruck2009 · 发表于 2011-12-21 20:33:34

人头马有好几个版本的仔细对比了下网上的视听感觉这个网上图纸GAIN还不够

wubaogang · 发表于 2011-12-21 20:52:20

强顶木棉兄。。。。

裂空雷痕 · 发表于 2011-12-21 20:54:23

RenTouMa
5Z40

哟西

快手拨乱弦 · 发表于 2011-12-21 20:54:42

顶5Z40

我行我路 · 发表于 2011-12-21 21:31:54

FX5 · 发表于 2011-12-21 21:33:08

全套自制啊，顶一个，再diy把琴

butaidong · 发表于 2011-12-21 21:46:30

[em13] [em13]

湛江杀人王 · 发表于 2011-12-21 22:00:48

顶木棉兄~~~~有视听了没听听啥动静！！

5z40 · 发表于 2011-12-21 22:06:37

橘子兄说的是对的。。参数都不一样，我刚才对了PCB和电路看了一会儿，不一样的地方，还是有的，改天再仔细研究下。兄弟们不要说橘子兄弟了。他是好人呀。。。。。。。。。。。。。

5z40 · 发表于 2011-12-21 22:10:27

十二万分不愿意把我的视频搞的让大家都到。因为技术真是。。。。。。。。。。。。。。。。。。。。。

不过大家对橘子兄有些意见，我下午抽空录了点，相机录的，首先，技术上谁说一个不字，，我砍死它，2，音色上大家谁说一点客气话，我和他没完··················

如果无法播放，请点击此处在新窗口打开

[ 本帖最后由 5z40 于 2011-12-21 22:12 编辑 ]

BD0FD · 发表于 2011-12-22 04:14:29

你不会真的想砍死我吧……我还是

徐新新0 · 发表于 2011-12-22 08:08:28

可以说非常的nice
顶你一下！！！

zeroipm · 发表于 2011-12-22 13:50:35

聽過之後, 坐等套件

srq · 发表于 2011-12-22 18:47:25

谷歌一下就是一大片，难道么拥有一个是参数正确或99相似的吗？

艾宁 · 发表于 2011-12-22 20:20:38

八度音 · 发表于 2011-12-23 14:16:57

这个是我做的~在小日本网上找来的~~电路和PCB~还没做好，先上图~~~解释下我不是做来卖钱的啊~~希望别冲我来啊~
[localimg=400,299]1[/localimg][localimg=400,299]2[/localimg]

裂空雷痕 · 发表于 2011-12-23 19:28:22

到底谁做的？

5z40 · 发表于 2011-12-23 21:50:41

八度音的图没发好呀。重发个来看下吧，正好对照检查两个图哪里不一样。。。。

折腾吧 · 发表于 2011-12-25 15:27:32

5z40可是个好同志没少为论坛的造福免费发放过不少pcb板子那个图的背面图谁有发上来看看

折腾吧 · 发表于 2011-12-29 12:28:50

没人有还是每人发？

ff94315 · 发表于 2012-1-12 20:46:34

LZ到现在为止大部分单块线路板用的都是双面板，这个打样成本…………应该很高吧

grasswinter-prs · 发表于 2012-1-13 07:55:47

支持木棉！！！等套件啦~undefined

别把它割了 · 发表于 2012-1-13 11:11:57

木棉兄好卵牛掰，顶你，改天克你家耍啊？

—Nan— · 发表于 2012-1-14 02:17:52

看到lz头像的gt2我想起了一件陈年往事如果这些喊lz哥的人知道了那事还会不会喊得出那声哥呵呵

5z40 · 发表于 2012-1-15 09:33:50

看到楼上专门为顶我的贴,特地注册个号,真为难你了..辛苦了兄弟!!!!!!再多注册几个马甲来好吗,一个太少,,力度不够呀...
