DIY NANO

zuzuzhu · 发表于 2011-11-7 15:27:58

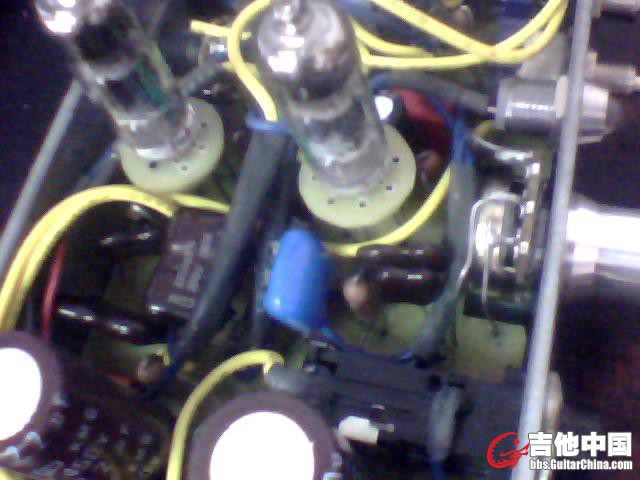

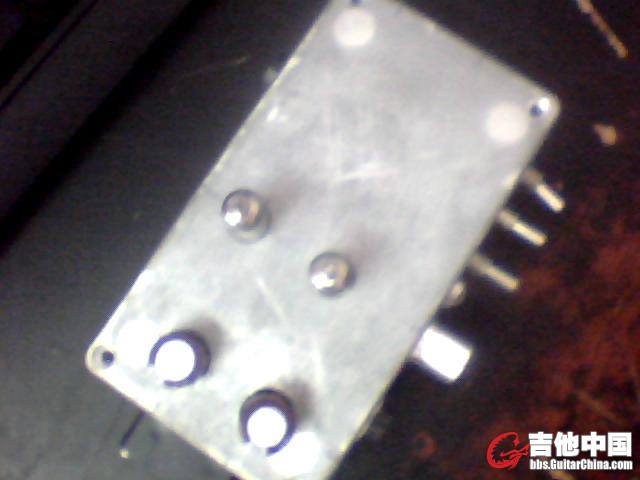

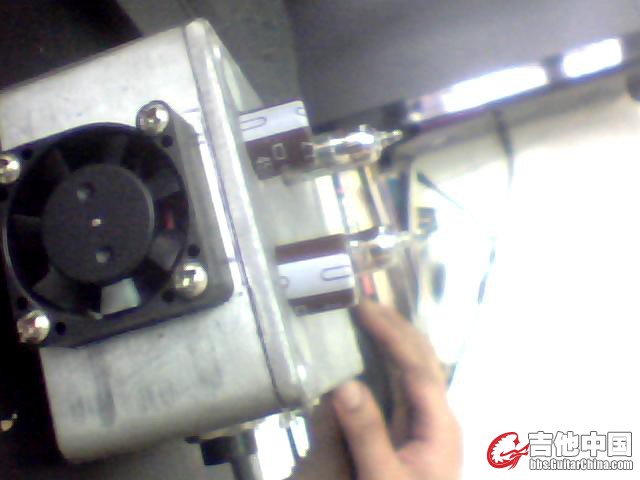

最近NANO比较火，，我也试着DIY一个

ruck2009 · 发表于 2011-11-7 15:35:43

这管子看上去好熟悉。。。

zuzuzhu · 发表于 2011-11-7 15:38:44

管子是6021

八度音 · 发表于 2011-11-7 18:32:16

日他的现在高手真多`随便做啊~顶了~

MarkGor · 发表于 2011-11-7 20:12:29

很好啊， DIY要支持！

折腾吧 · 发表于 2011-11-7 20:55:25

很不错就是照相的技术差点

5z40 · 发表于 2011-11-7 21:31:45

赞一个，不错的活。。

ozzo · 发表于 2011-11-7 21:49:14

做得不错！

输出变压器呢？没它可出不了声啊

zuzuzhu · 发表于 2011-11-7 21:52:02

输出牛订了，，，还没到，，，心急的把板各其它装起来了，，

wubaogang · 发表于 2011-11-7 22:09:52

帅。。可是那个管座怎么看着有点熟悉。。莫非凡爷出品？

zuzuzhu · 发表于 2011-11-7 22:22:51

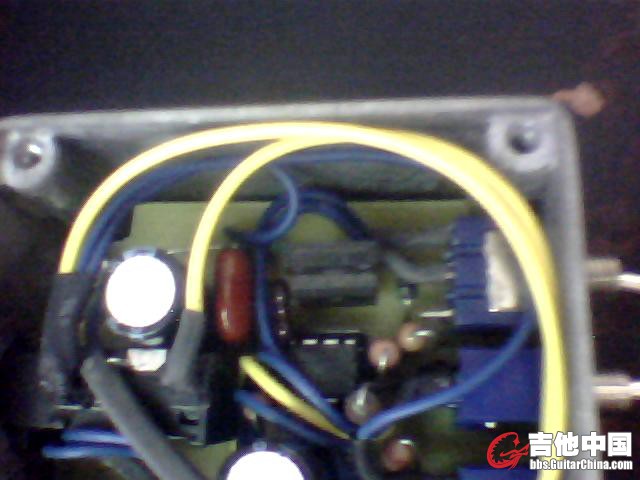

管座自已做的，，平凡爷的给了我灵感，，，电源部分是用平凡爷JJ的图做的，，不知道这样行不行，，

wubaogang · 发表于 2011-11-7 22:27:33

又一个爱折腾的高手。。。在线顶。。

zuzuzhu · 发表于 2011-11-7 22:33:00

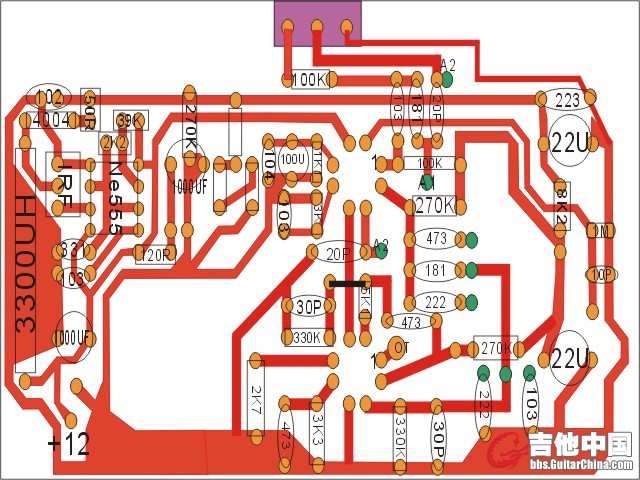

高手们看我画这图行不

MarkGor · 发表于 2011-11-7 22:49:40

原帖由 zuzuzhu 于 2011-11-7 10:22 PM 发表
管座自已做的，，平凡爷的给了我灵感，，，电源部分是用平凡爷JJ的图做的，，不知道这样行不行，，

这块板我画了都还没做出来试，你试这个板就真的太好了。
这块板我只是怕电源的问题。

zuzuzhu · 发表于 2011-11-7 22:53:38

哪我就做个小白试试吧，，

沉默的方式 · 发表于 2011-11-8 02:31:55

手艺不错！接下来上试听吧！

石器时代 · 发表于 2011-11-8 08:37:07

不错不错

axlrose99999 · 发表于 2011-11-8 08:45:29

NANO大众化,人人有NANO~~

快手拨乱弦 · 发表于 2011-11-8 12:37:34

JJ版的电源部分我做过了效果不错，电感可以用2mh代换。空载电压大概在280V左右。

生存乐队 · 发表于 2011-11-10 14:36:12

顶一个，赶快上试听！

zym741 · 发表于 2011-11-10 15:03:00

你要不diy一个nano,你都不好意思上gc来打招呼。。。

沉默的方式 · 发表于 2011-11-10 21:21:20

输出牛是多少K的！还没有到吗？

快手拨乱弦 · 发表于 2011-11-11 01:02:58

22.5k的输出牛

zuzuzhu · 发表于 2011-11-11 17:27:05

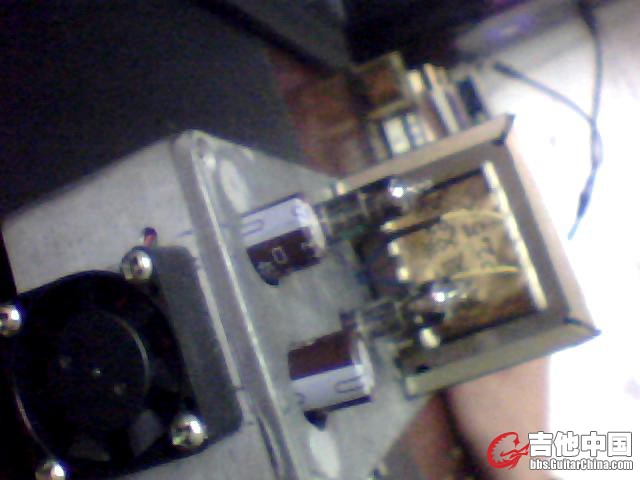

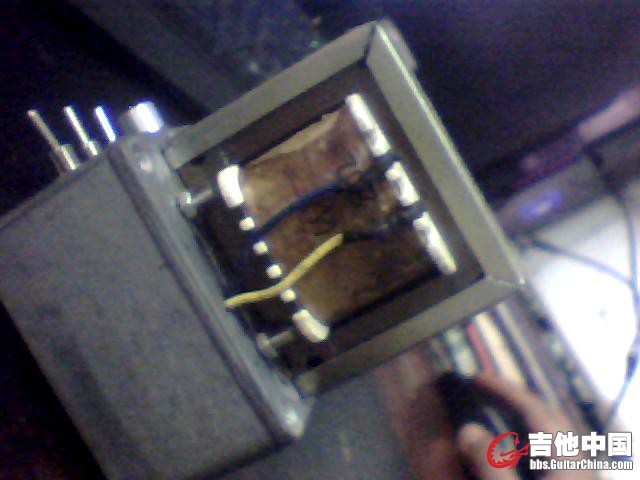

输出牛到了，，不过大了点，，图片 007.jpg

快手拨乱弦 · 发表于 2011-11-11 20:53:22

wubaogang · 发表于 2011-11-12 09:20:28

形似了期待出声。。

沉默的方式 · 发表于 2011-11-12 16:38:56

这个牛挺大的！视乎是5W的牛了！

zuzuzhu · 发表于 2011-11-12 16:48:04

牛是3W的，，输出8欧的

12511 · 发表于 2011-11-12 21:06:37

牛在哪里买的？

zuzuzhu · 发表于 2011-11-14 11:51:05

今日通电试机，，，惨啊，，电感烧了，，查过电路没有短路，，，电源是用DC12V，，1.25A的，，，按几个新的一样烧了，，，，各位帮帮忙解决一下，，，电感是用色环的3.3MH，，，0.5A的

zuzuzhu · 发表于 2011-11-14 11:54:20

牛是在爱佳电子哪订的，，

快手拨乱弦 · 发表于 2011-11-15 16:52:17

上电感图

快手拨乱弦 · 发表于 2011-11-15 20:53:08

色环电感功率一般都比较小，你用的可能是0.5w的吧

zuzuzhu · 发表于 2011-11-15 22:25:25

是的，，，是0.5W的。。电感就是这个，，，电路中的UF4004我这买不到，，我用了1N4007[localimg=282,207]1[/localimg] _Y6M`)X@$Q6HHQP%E[HPKBL.jpg

快手拨乱弦 · 发表于 2011-11-15 22:37:11

电感功率太小了，原图纸中要求用0.5A的电感其体积至少有小拇指粗。再者整流管最好用快恢复管，因为555振荡频率在100KHZ左右

快手拨乱弦 · 发表于 2011-11-15 22:38:22

FR207应该可以

zuzuzhu · 发表于 2011-11-15 22:45:41

现在就是想用1W电感试试，，还有UF4004在网上订了，，这样，，可以吗？有空加QQ请教一下吗？450686467

快手拨乱弦 · 发表于 2011-11-15 23:00:02

1w应该还是小了，我用的是2mh1A的直径15mm长20mm，输出电压空载280V左右挂上负载剩210v左右。这个电路的话只要元件选正确，线连正确基本就没什么问题的

zuzuzhu · 发表于 2011-11-15 23:07:03

好的，，，，我买些圆件在试试，，

快手拨乱弦 · 发表于 2011-11-15 23:12:17
