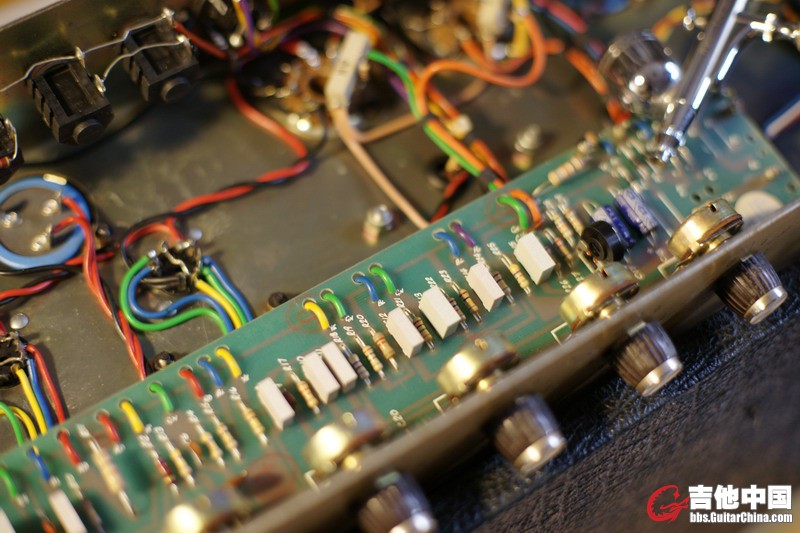

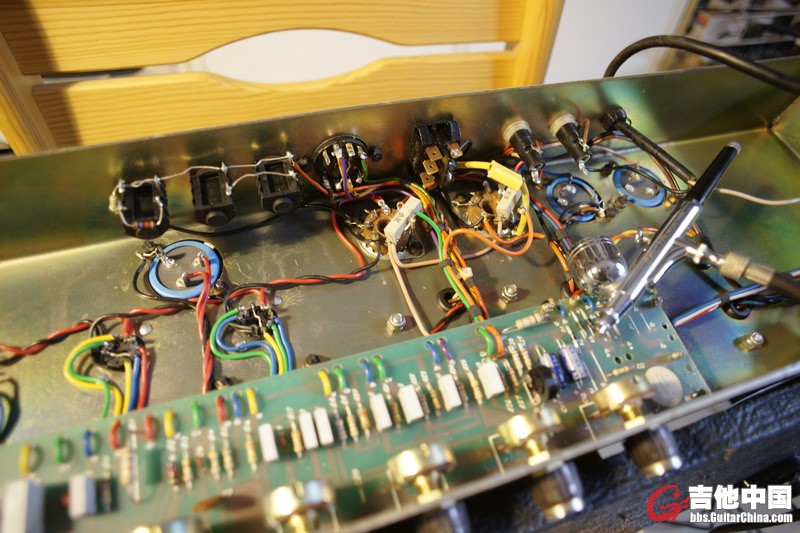

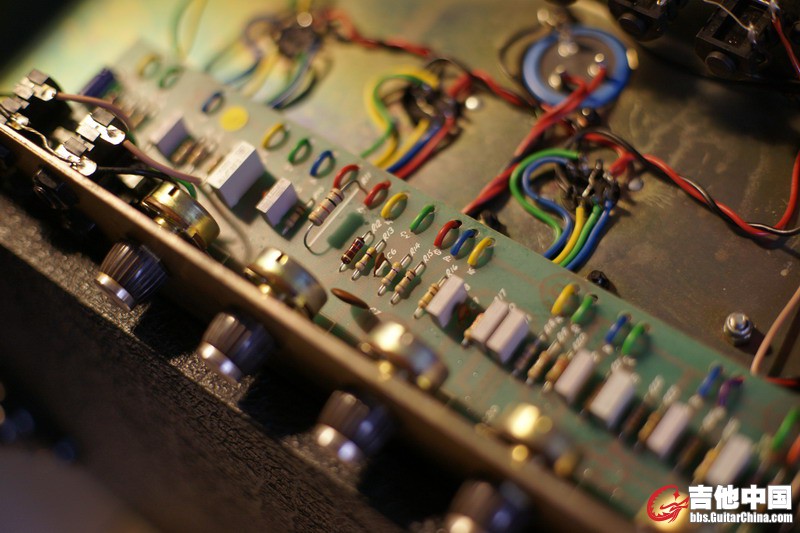

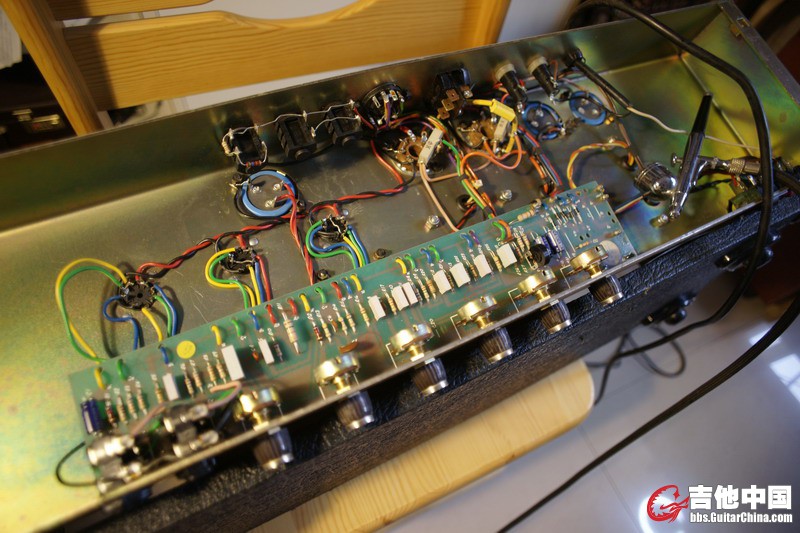

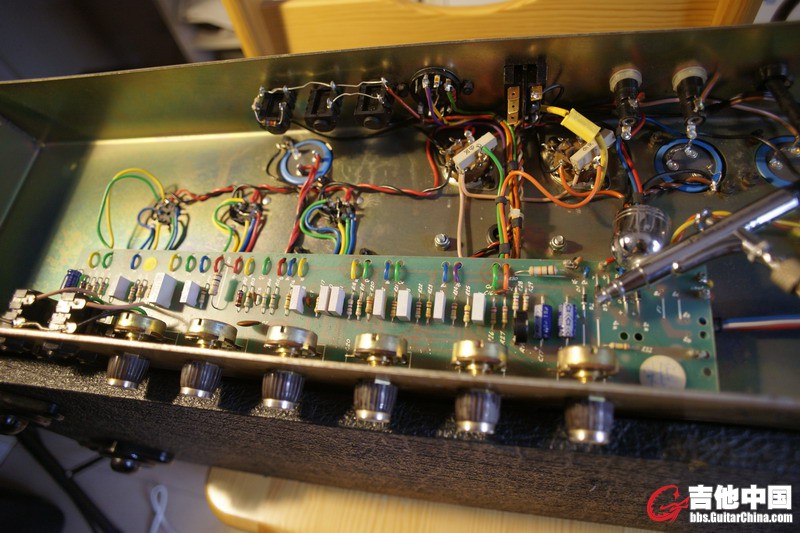

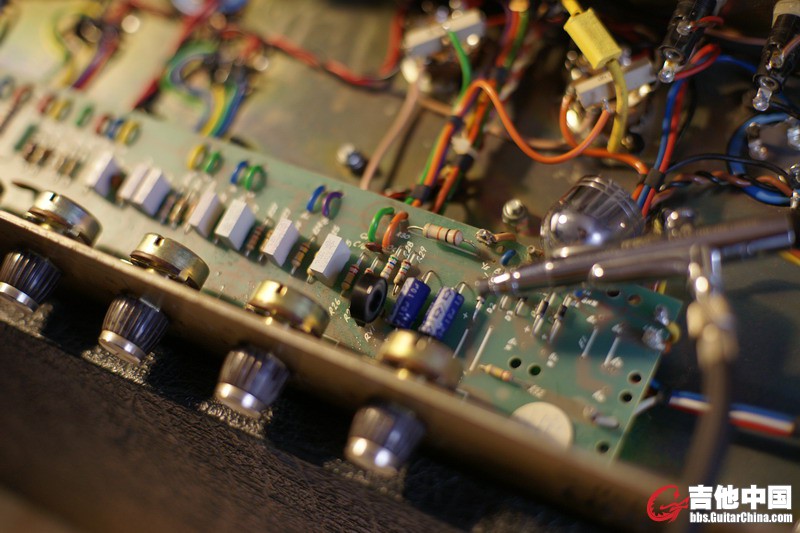

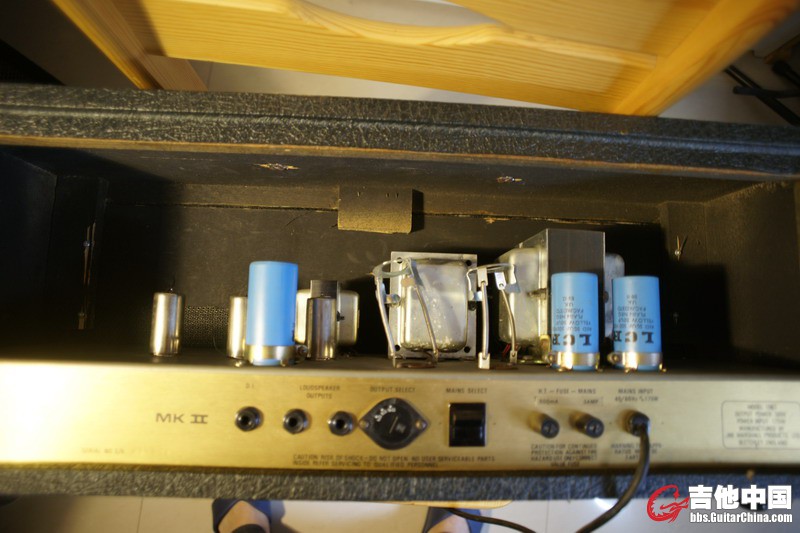

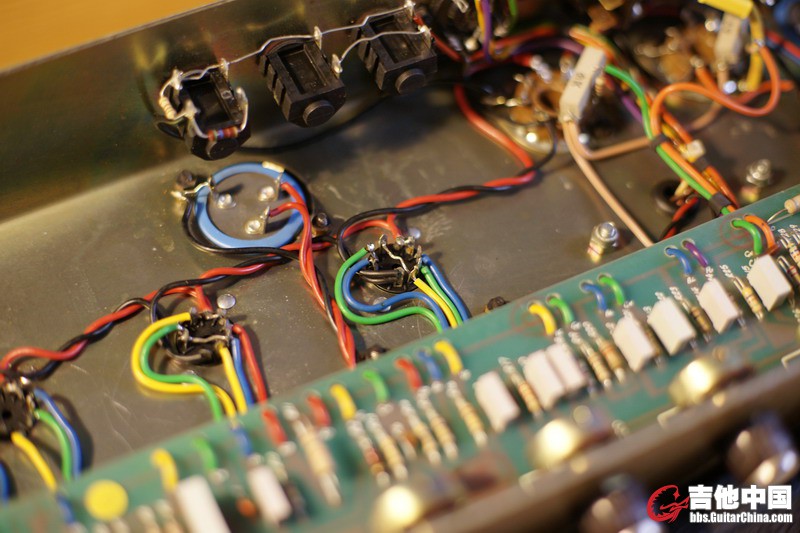

收了一台87年产JCM800 MKII，上点内部的电路图。

大白白白白 · 发表于 2011-10-22 15:30:14

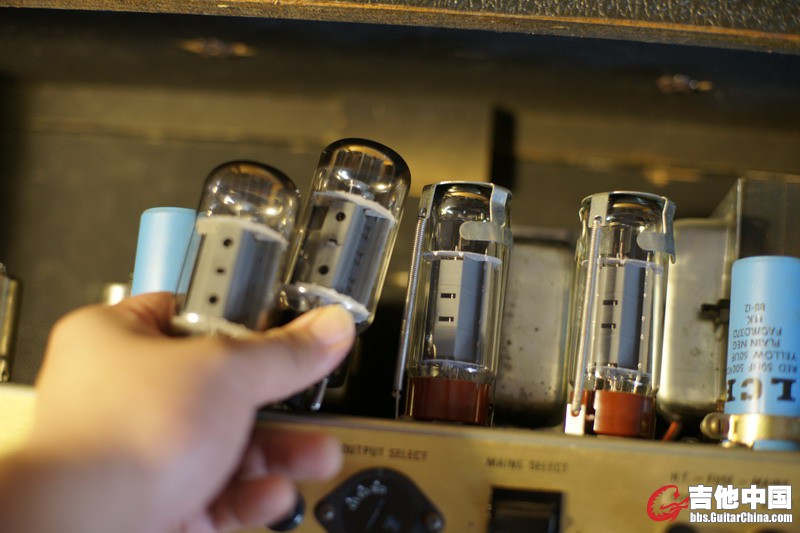

管子已经彻底老化，换了曙光的3根12AX7和两根EL34，板子倒是很干净，灰尘都很少，据说是正儿八经的1959原型电路。
音量旋钮接触不良，拿洗板水洗了洗，好多了。

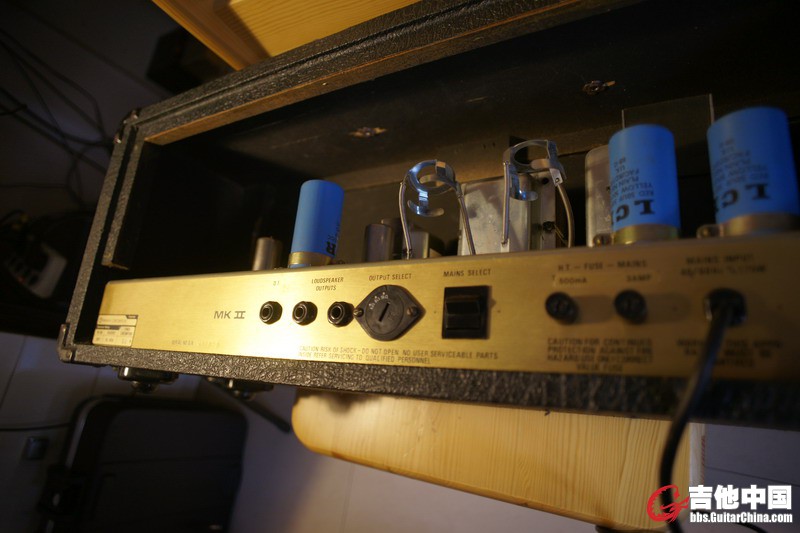

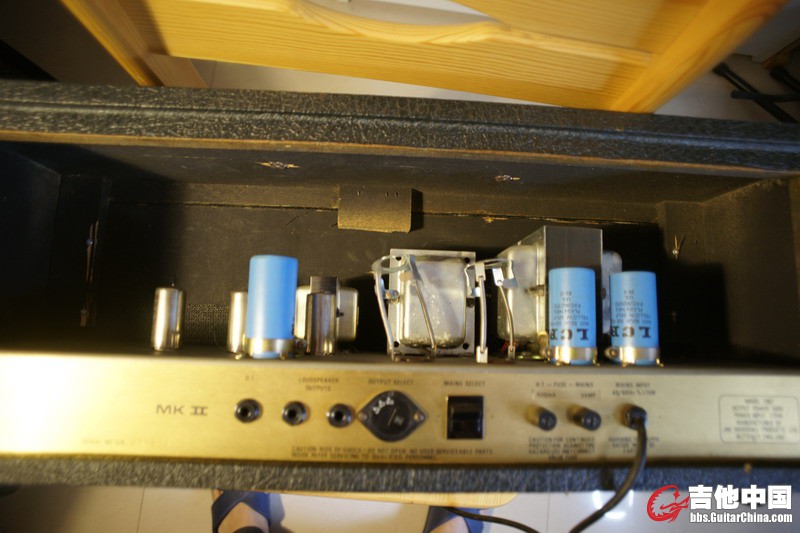

电压是110V的，我的220转110V的家伙事儿不是太好，屏蔽也很差，而且是两项插头不带接地，准备回头打开箱子重新焊个三头的插，然后再换一个好点的变压器。

单人牢房 · 发表于 2011-10-22 15:52:10

东西状态看起来不错~~好好保养!!

阿魂 · 发表于 2011-10-22 16:08:20

楼主、再拍点高清无码的。然后拿到DIY区去给山寨了。

gao022 · 发表于 2011-10-22 16:10:53

漂亮。。

五分儿 · 发表于 2011-10-22 17:23:40

大白白白白 · 发表于 2011-10-22 18:47:05

除了接地，现在唯一的问题就是接上琴之后偶尔会有非常大的爆音出来，而且是持续性的。
希望是电压转换的电源问题，准备换一个看看有没有改善。

吉小它 · 发表于 2011-10-22 18:52:49

我们 · 发表于 2011-10-22 19:26:29

原帖由 大白白白白 于 2011-10-22 18:47 发表
除了接地，现在唯一的问题就是接上琴之后偶尔会有非常大的爆音出来，而且是持续性的。
希望是电压转换的电源问题，准备换一个看看有没有改善。

这个如果不是电压转换的电源问题的话，很有可能是某个电容有问题造成的，你在出现爆音的状态下逐个晃一下电容检查看看，之前有一个箱头也是这样，之前一直以为是电压什么的问题，结果无意中在出现爆音的状态下碰到了某个电容，之后就好了，后来估计是电容的问题，换了一个就好了，不过不知道你的是不是这个问题，可以尝试一下！修好了的话记得上试听啊，呵呵~~~GOOD LUCK！

渝々狂人 · 发表于 2011-10-22 21:01:14

好东西我留名以后听试听………………

大白白白白 · 发表于 2011-10-23 00:23:20

原帖由我们于 2011-10-22 19:26 发表

这个如果不是电压转换的电源问题的话，很有可能是某个电容有问题造成的，你在出现爆音的状态下逐个晃一下电容检查看看，之前有一个箱头也是这样，之前一直以为是电压什么的问题，结果无意中在出现爆音的状态下碰 ...

多谢啊！看来这样最可行，先换变压器，然后再逐个检查，反正这种老箱头比较好修理，东西也比较好换，我也希望他赶紧能健康起来，哈哈。

大白白白白 · 发表于 2011-10-25 15:30:06

原帖由我们于 2011-10-22 19:26 发表

这个如果不是电压转换的电源问题的话，很有可能是某个电容有问题造成的，你在出现爆音的状态下逐个晃一下电容检查看看，之前有一个箱头也是这样，之前一直以为是电压什么的问题，结果无意中在出现爆音的状态下碰 ...

换了很好的一个屏蔽变压器，结果还是这样，漫漫路其修远呐！让朋友看看到底是哪儿坏了，正好回头再焊一根带接地的三头插。
看来这老东西伺候起来的确不容易。

gundamz2 · 发表于 2011-10-25 17:36:30

87年产比这边不少网友都年长。。。

大白白白白 · 发表于 2011-10-25 18:30:39

原帖由 gundamz2 于 2011-10-25 17:36 发表
87年产比这边不少网友都年长。。。

呵呵，那确实啊。

我们 · 发表于 2011-11-1 11:28:15

原帖由 大白白白白 于 2011-10-25 15:30 发表

换了很好的一个屏蔽变压器，结果还是这样，漫漫路其修远呐！让朋友看看到底是哪儿坏了，正好回头再焊一根带接地的三头插。
看来这老东西伺候起来的确不容易。

应该不关变压器的事，应该是电容的问题！

zym741 · 发表于 2011-11-1 15:37:09

看着很新啊，镀锌铁板一点锈都没有！再用50年没问题，呵呵

zym741 · 发表于 2011-11-1 15:58:51

我见到的几个马勺的变压器，有些是110v，220v兼容的，就是原边是并绕的两个绕组，
并联的话，就用110V,串联的话，就用220v,

可能你需要找人给你看一下，如果是的话，你就可以甩掉那个220转110的家伙事了。（有可能要打开变压器的那个屏蔽盖子。）

大白白白白 · 发表于 2011-11-5 09:19:35

原帖由 zym741 于 2011-11-1 15:58 发表
我见到的几个马勺的变压器，有些是110v，220v兼容的，就是原边是并绕的两个绕组，
并联的话，就用110V,串联的话，就用220v,

可能你需要找人给你看一下，如果是的话，你就可以甩掉那个220转110的家伙事了。（有 ...

拆看了，这个没办法直接改220，但是可以换变压器，重新找人绕个变压器，一瓦一块钱。

大白白白白 · 发表于 2011-11-5 09:22:50

原帖由我们于 2011-11-1 11:28 发表

应该不关变压器的事，应该是电容的问题！

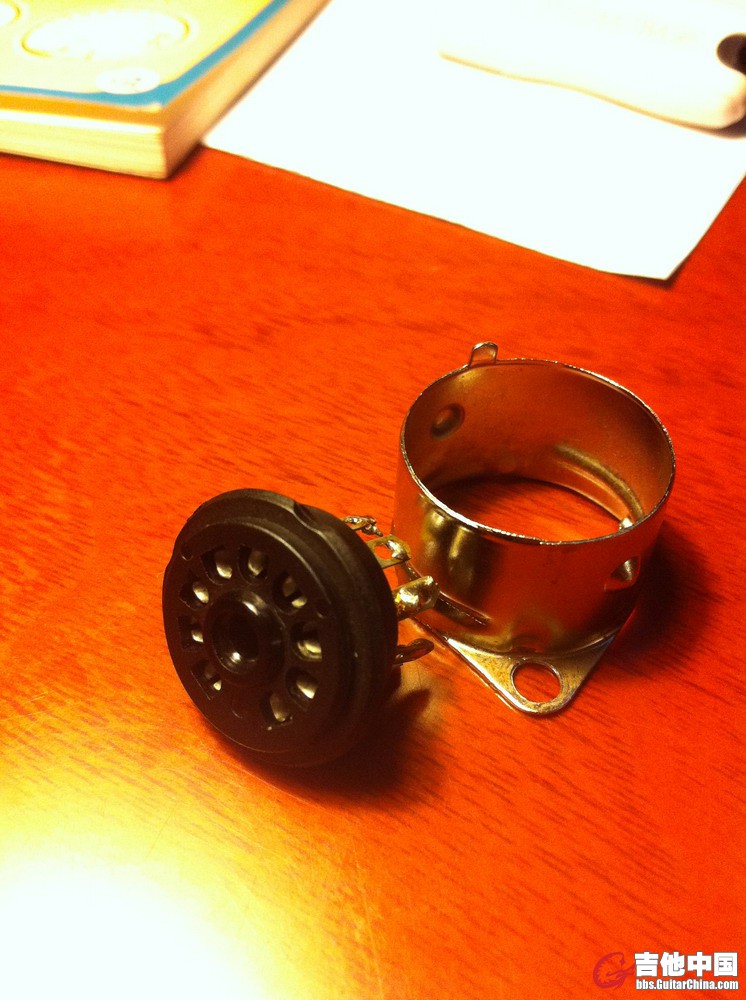

检查过了，电容也没啥问题，小九脚电子管座的问题，有一个12AX7底座完全老化了，接触不良产生的爆音信号。

大白白白白 · 发表于 2011-11-5 09:36:27

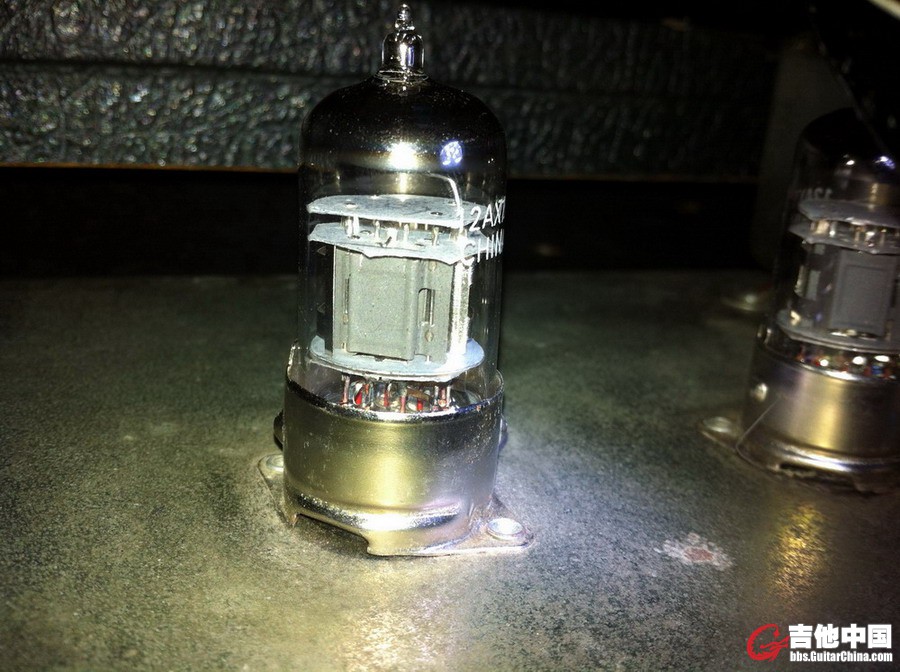

本来所有问题都解决了，当时也发现电子管有点松动，最后把它倒置过来一点问题也没有了，以为是接触不良的问题已经解决了，结果反过来装好问题依旧，来看看这个罪魁祸首。

ruck2009 · 发表于 2011-11-5 11:50:49

1.前级管可以换成好点的管子 7025 噪音小点
2.爆音是不是要调节负压啊因为管子全部换掉了管子的参数会有点偏差（我记得我DIY的时候也出现这个爆音情况就是用力一点弹琴就出现后来慢慢调节负压）一开始先用万用表量一下电压记下原版的电压如果调没有反应的话在跳到原来的电压要一边调节一边弹琴试

GC电声客服 · 发表于 2011-11-5 11:57:03

这个箱头的成色绝对够得上收藏级！楼主可以找适当的机会让他出现在合适的唱片录制当中，把他的声音传播的更远！

大白白白白 · 发表于 2011-11-5 12:20:51

原帖由 ruck2009 于 2011-11-5 11:50 发表
1.前级管可以换成好点的管子 7025 噪音小点
2.爆音是不是要调节负压啊因为管子全部换掉了管子的参数会有点偏差（我记得我DIY的时候也出现这个爆音情况就是用力一点弹琴就出现后来慢慢调节负压）一 ...

嗯，等配件都到了会再仔细检查一遍，看了电路图发现JCM800每隔几年出东西电路都会有所改变，但变动不是特别大，对比了1986的电路，略微有出入。

大白白白白 · 发表于 2011-11-5 12:22:48

原帖由 GC电声客服 于 2011-11-5 11:57 发表
这个箱头的成色绝对够得上收藏级！楼主可以找适当的机会让他出现在合适的唱片录制当中，把他的声音传播的更远！

如果有机会，一定！！

mr.sun · 发表于 2011-11-5 16:53:14

ruck2009 · 发表于 2011-11-6 15:39:44

好东西啊

仔细看看

刹那感动 · 发表于 2011-11-7 08:04:49

我看了电路，感觉焊点焊工差了，是不是已经被打磨过呢？

请问原厂的电子管是什么牌子的？

大白白白白 · 发表于 2011-11-7 21:10:24

原帖由 刹那感动 于 2011-11-7 08:04 发表
我看了电路，感觉焊点焊工差了，是不是已经被打磨过呢？

请问原厂的电子管是什么牌子的？

虽然是老东西，但焊工不错，线序也排得有条理，但是找了一个电子工程师帮忙修箱子，朋友说做工确实扎实，比现在的东西要好得多，小九脚底座用铆钉铆死，想拆掉只能破坏铆钉，不过总体的结构的确扎实。
87年用到现在，如果我还能看见原装管子，那这管子也该成仙了。
