PU的切单的DPDT开关，请教。

chenwwff · 发表于 2011-6-20 23:16:28

收了个DMZ小双，快递中，同时也想试试切单，
查了资料，需要加个DPDT开关，

但问题来了，在淘宝搜，吉他的切单开关，一般15-20一个，

不过如果搜DPDT开关的话，6元就有一个了。同样是六脚的，但DPDT开关，

又有on-on和on-off-on两种，吉他的话，应该选那一种？

chenwwff · 发表于 2011-6-22 14:21:42

没人回

tensu917 · 发表于 2011-6-22 16:19:37

原帖由 chenwwff 于 2011-6-20 23:16 发表
收了个DMZ小双，快递中，同时也想试试切单，
查了资料，需要加个DPDT开关，

但问题来了，在淘宝搜，吉他的切单开关，一般15-20一个，

不过如果搜DPDT开关的话，6元就有一个了。同样是六脚的，但DPDT开关，

又有on-on和on-off-on两种，吉他的话，应该选那一种？
...

六脚的DPDT开关按照功能区分有三种：on/on、on/off/on、on/on/on。
on/on：可以实现切单、或者串并联切换的功能。这是最常见的DPDT开关。
on/off/on：中间档位是off，并不联通管脚。在电子工业上常用，但在吉他电路改造中使用较少。把on/off/on错当on/on/on使用会造成改造的悲剧。
on/on/on：可以同时实现切单+串并联切换。不太容易买到，价格较贵。曾经买过几个台湾产的on/on/on，质量很差，中间档位经常有管脚不通的情况。

根据你的需求，用on/on就可以了，想要质量好些的可以买日本的元件，台湾的也还不错。

tensu917 · 发表于 2011-6-22 16:20:57

on/on是两档的。
on/off/on和on/on/on是三档的。

折腾大亨 · 发表于 2011-6-23 03:43:35

这个和5档开关结合能不能做到双排那种超级五档的效果?

wwyang · 发表于 2011-6-23 06:01:18

其实如果只是要切单，都不用加这种开关。

如果是要Ibanez JEM那种HSH式样的切单，完全可以用一个普通的Fender 式样的五档开关做到，就是要重新绕线。

chenwwff · 发表于 2011-6-23 10:20:01

电路白痴啊，（我是说我自己，不是说楼上。）

用Fender的五档开关的，原本的五个档位都有用的，那怎么再切单？

wwyang · 发表于 2011-6-23 10:29:51

看图。

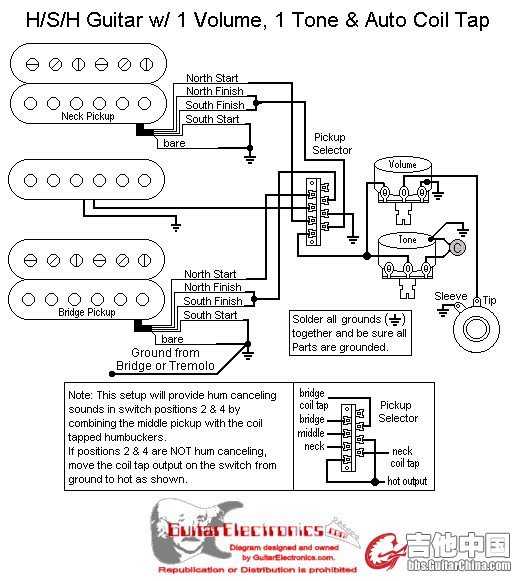

第一个是不用任何开关就可以用strat 的传统五档开关来切单。我自己试验过，很好使。

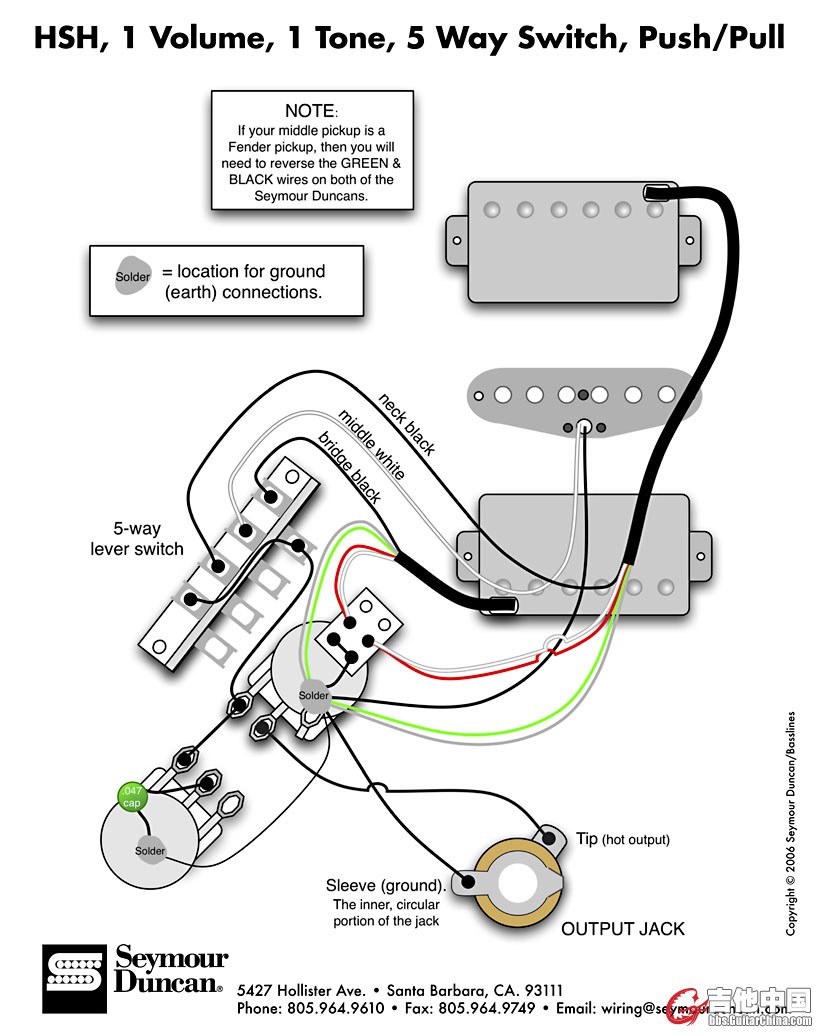

第二个是用开关，改动线路更少，更简单。

tensu917 · 发表于 2011-6-23 10:59:46

原帖由 折腾大亨 于 2011-6-23 03:43 发表
这个和5档开关结合能不能做到双排那种超级五档的效果?

得具体看你想折腾什么样的电路，Super 5 way功能是最强大的。
DPDT+普通5 way可以实现Super 5 way的部分功能。

chenwwff · 发表于 2011-6-23 11:06:53

标准双拾音器并联接线法
这是第二种双拾音器的接法，用两个线圈并联。拾音器将会始终消除杂音，但是音色稍欠力度，并且有较多的高频音和整体更为干净的音色。接法如下，将红线和白线焊接到一起焊接到火线接口。将绿线和黑线连接到一起并接地。裸线仍然接地。如果您需要改变拾音器相位，那么就将绿线和黑线连接到一起并焊接到火线接口，而红线和白线则连接到一起并接地。

双重音色

这种接线方法可以产生双重音色。一个是用串联拾音器线圈获取能量最大值。第二种是用并联拾音器线圈。并联接线与关闭其中一个线圈不同。关闭其中一个线圈意味着拾音器不再是双拾音器，同时也不再能消除杂音。双重音色接线则在两个位置消除杂音。这种方法需要双极双开（DPDT）微型拨档开关（DiMarzio EP1106）或者推拉按钮（EP1200PP or EP1201PP），接线方法如下图：

所长，你的图，跟这个又不同的？

tensu917 · 发表于 2011-6-23 11:17:17

所长的图是单/双切换。
双重音色是串联/并联切换。
我在三楼说过这个问题。

wwyang · 发表于 2011-6-23 11:18:22

我第二个图就是用推拉按钮的，就是是电位器的旋钮拉推来开关的那种。和你的图是一样的。

我的第一个图是无法单独用琴桥或者琴颈拾音器的切单的。其实一般双线圈切单声音也不好，一般是两个单线圈合并听起来声音好些。这个也是JEM的切单法。就是2，4档是切单的双线圈和中间单线圈同时出来的声音。

tensu917 · 发表于 2011-6-23 11:21:18

原帖由 wwyang 于 2011-6-23 11:18 发表
我第二个图就是用推拉按钮的，就是是电位器的旋钮拉推来开关的那种。和你的图是一样的。

我的第一个图是无法单独用琴桥或者琴颈拾音器的切单的。其实一般双线圈切单声音也不好，一般是两个单线圈合并听起来声音好 ...

所长的第二个图和LZ的不一样。一个是切单，一个是串并联切换。
双线圈拾音器有三种接法：串联双、并联双、切单。

chenwwff · 发表于 2011-6-23 11:27:46

那我只要一个DPDT开关来实现切单，到底用那种电路图啊？

tensu917 · 发表于 2011-6-23 11:28:28

用所长的第二幅图~

chenwwff · 发表于 2011-6-23 11:32:04

所长的第二张图，那六脚开关怎么跟电位并在了一起的？

tensu917 · 发表于 2011-6-23 11:43:07

接电位器的背面是接地的作用，切单的实质就是通过把两个线圈tap线（SeymourDuncan是红白，DiMarzio是黑白）接地实现的。

chenwwff · 发表于 2011-6-23 11:45:23

唉，电路盲，不明白。

造飞机的工厂 · 发表于 2011-6-23 11:54:16

听说双线圈拾音器。即使没有那个切单的线。

也可以自己从拾音器里引一根去接提拉开关？

chenwwff · 发表于 2011-6-23 12:23:13

原帖由 wwyang 于 2011-6-23 11:18 发表
我第二个图就是用推拉按钮的，就是是电位器的旋钮拉推来开关的那种。和你的图是一样的。

我的第一个图是无法单独用琴桥或者琴颈拾音器的切单的。其实一般双线圈切单声音也不好，一般是两个单线圈合并听起来声音好 ...

如你所说，你的第二个图不是我想要的啊，我不想要推拉电位器，我只想加装一个开关，实现切单。

折腾大亨 · 发表于 2011-6-23 18:13:00

原帖由 tensu917 于 2011-6-23 10:59 发表

得具体看你想折腾什么样的电路，Super 5 way功能是最强大的。
DPDT+普通5 way可以实现Super 5 way的部分功能。

我想做类似MM那种切法,比如装HH的拾音器,2挡我想得到前拾音器前单条+后拾音器后单条的音色,4挡我想得到前拾音器后单条+后拾音器前单条的音色,不用超级5挡要怎么弄呢?

tensu917 · 发表于 2011-6-23 20:07:49

MM哪种算是Super 5的经典接法了，用普通5段没法实现。
可以考虑用2个DPDT分别控制两个拾音器实现类似的功能。
还是收个Super 5最安逸啊……

chenwwff · 发表于 2011-6-23 21:28:00

小双到了，装了，不过没装切单，

DMZ的小双真是没有噪音，我的TZ，把GAIN开到尽头，还是很安静的。

没有原来的琴桥PU那么尖了，

但同时有个问题，当转换拾音器的时候，那感觉好像是两把琴一样的，

有没有一种小双，是比较多F味的？

wwyang · 发表于 2011-6-23 21:50:21

要加开关切单的看这里

wwyang · 发表于 2011-6-23 21:53:28

原帖由 chenwwff 于 2011-6-23 21:28 发表
小双到了，装了，不过没装切单，

DMZ的小双真是没有噪音，我的TZ，把GAIN开到尽头，还是很安静的。

没有原来的琴桥PU那么尖了，

但同时有个问题，当转换拾音器的时候，那感觉好像是两把琴一样的，

有没有 ...

你买的是那种 Dimarzio小双，不带切单的？

Duncan有几种小双，是不切单的，比如Vintage Rails，其实是两个单线圈，一个给三根弦的，声音比较接近芬达。还有其他很多种都不错。所有列表在这里，包括纯单线圈。http://www.seymourduncan.com/products/electric/stratocaster/index.php?page=all

tensu917 · 发表于 2011-6-23 23:05:05

原帖由 wwyang 于 2011-6-23 21:50 发表
要加开关切单的看这里

所长，你这回这个图真不是切单，是串联/并联切换的……图上标着series/parallel呢……
2单+1小双+切单的电路是下面这个：

tensu917 · 发表于 2011-6-23 23:07:05

DiMarzio的线颜色表示的意思和SeymourDuncan不一样。LZ参考这个图：
http://www.seymourduncan.com/sup ... hematic=color_codes

chenwwff · 发表于 2011-6-23 23:47:55

所长，你给的图，越来越得杂啊。

谢谢楼上两位，装了个DP182，不知怎么说好，弹失真没问题了，就是弹琴桥时，跟琴颈时，好像两把琴一样。

折腾大亨 · 发表于 2011-6-23 23:59:56

啊....那真没法子,老老实实用超级5挡吧.....谢拉~~

chenwwff · 发表于 2011-6-24 01:05:48

再想请问一下tensu917和所长，到底我有没有接错。

我的是dp182四线的，还没装切单开关。

红线接档位，黑白线不接，绿色和裸线接电位器，这样是不是正确的接法。

我用起来没问题，但不知是否正确。

tensu917 · 发表于 2011-6-24 01:25:41

没问题，黑白接到一起绝缘起来。

wwyang · 发表于 2011-6-24 02:05:49

原帖由 tensu917 于 2011-6-23 23:05 发表

所长，你这回这个图真不是切单，是串联/并联切换的……图上标着series/parallel呢……
2单+1小双+切单的电路是下面这个：

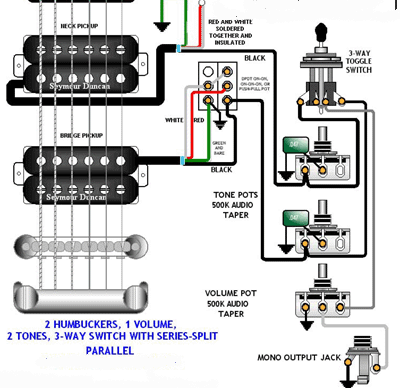

我给楼主找了半天才找到上面这个用开关切单的。这个开关应该是on/on/on三档的，是series, split，parallel，所以中间那档是切单的（下面的蓝色字标的）。这个大概是音色最多的。开关打到中间是切单档，同时还可以用那个3 way toggle来调节那个拾音器的切单，如果我没有理解错的话。

[ 本帖最后由 wwyang 于 2011-6-24 02:09 编辑 ]

tensu917 · 发表于 2011-6-24 10:40:07

嗯用on/on/on可以串/单/并切换

wwyang · 发表于 2011-6-24 10:53:38

而且这种 on/on/on的开关很便宜的，Ebay上也就3美元一个，大概20块人民币，http://cgi.ebay.com/Chrome-DPDT- ... 9f3b8#ht_2743wt_946

到中国还免运费。

淘宝上应该更便宜。

tensu917 · 发表于 2011-6-24 10:56:11

这种用on-on-on的接法是功能最强的

tensu917 · 发表于 2011-6-24 11:06:45

以前中发电子市场买过几个这样的on/on/on开关，台湾产，17块一个，后来装上发现质量有些问题，中间档位容易失灵，这一批都是这样。后来在一个小店找到一个DiMarizo的，质量就没问题了，但也贵一点。感觉这种开关在工艺上比on/off/on要求要高一些，不知道DiMarzio这个是找那个厂子代工的，以后可以直接买那个牌子的。
http://cgi.ebay.com/DiMarzio-3-P ... b9881#ht_1481wt_905

tensu917 · 发表于 2011-6-24 11:24:36

淘宝上漫天遍野都是on/off/on的，总算找到几个on/on/on的：
http://item.taobao.com/item.htm?id=9743547606
http://item.taobao.com/item.htm?id=9543890537
http://item.taobao.com/item.htm?id=10327244866
http://item.taobao.com/item.htm?id=2314670131
http://item.taobao.com/item.htm?id=10437749838
除了DiMarizo价格坑爹，其他在20-40块不等，需要的朋友可以关注。台湾产的那种红色的谨慎购入，我上次买的几个质量坑爹的就是这种……

极度失真 · 发表于 2011-6-24 17:08:06

技术贴,学习啦!

chenwwff · 发表于 2011-6-24 22:04:08

如果只要切单的话，应该只用ON/ON开关吧？

在淘宝搜切单开关的话，会贵点，一般十多元一个，但如果搜DPDT开关的话，贵的话不过十元，便宜的一二元。

tensu917 · 发表于 2011-6-24 23:02:08

只切单on/on就可以了。
一两块的不是on/on/on吧？
