我的第一次……Looper效果器DIY（不断更新）

baopeng_1221 · 发表于 2011-5-1 12:29:07

本人实属DIY板块小字辈儿的，所以也不敢卖弄，闲言少叙。

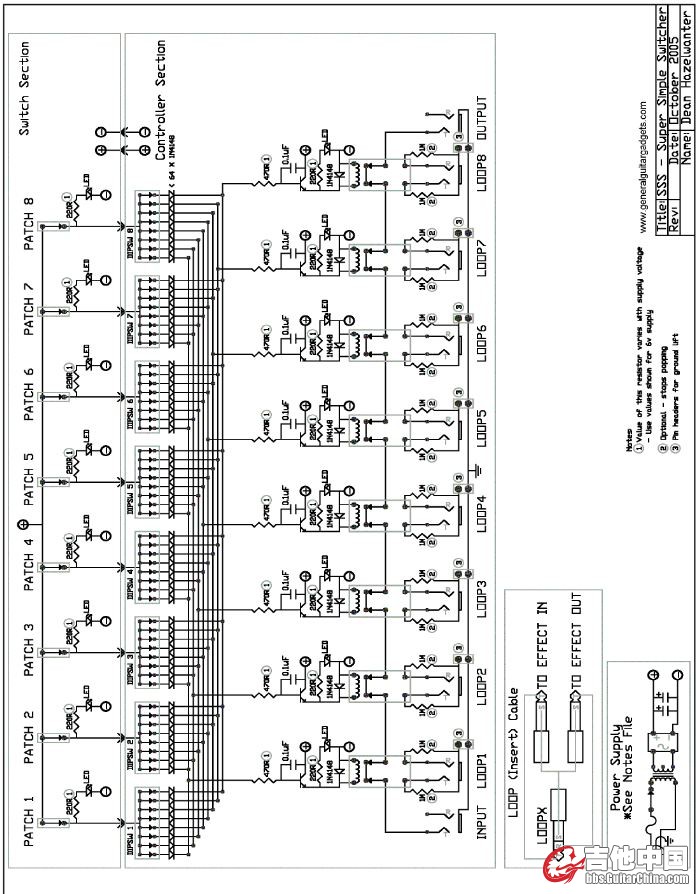

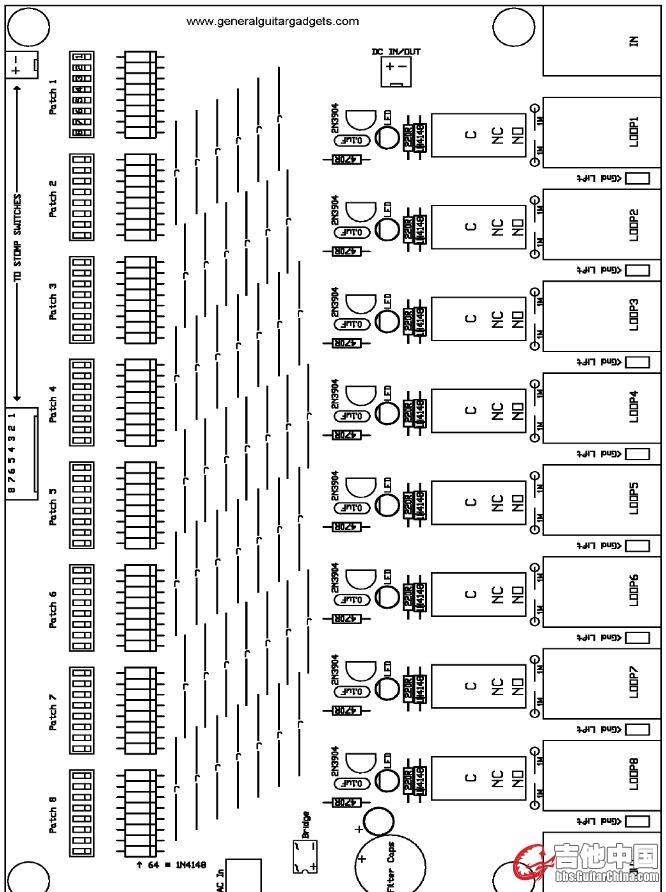

这不，前两天在坛子里找了一张8路looper的图纸

这个图是8个立体声插口，八个立体声插头再分成2两路单声道插头，额觉得不靠谱，准备修改成8对共16个单声道I/O。

以前没接触过PCB制作，在网上找了一堆资料后，下了个DXP 2004，粗浅的研究了一下。能用！

遂将原版电路图做了修改，最终版如下：

暂时先干到这里了，下一步准备负片打印，感光板曝光。

[ 本帖最后由 baopeng_1221 于 2011-5-1 12:37 编辑 ]

wxjlt · 发表于 2011-5-1 13:51:08

看上去真费劲啊！

baopeng_1221 · 发表于 2011-5-1 14:02:40

目前遇到的问题是，我下的这个版本的DXP无法打印！！

刺客诗人 · 发表于 2011-5-1 16:03:22

说实话这个loop真复杂啊……祝愿一切顺利吧

zqttkl2009 · 发表于 2011-5-1 18:20:17

这个必须得
牛逼了！

发条橘子真 · 发表于 2011-5-1 18:22:15

这个必须顶，

fx9 · 发表于 2011-5-1 20:38:30

提示: 作者被禁止或删除内容自动屏蔽

雪域浪人 · 发表于 2011-5-2 12:05:18

请教looper是干嘛的。

八度音 · 发表于 2011-5-2 13:47:21

没必要啊`做这个~~真麻烦~~可能还有点吃音呢~~~

baopeng_1221 · 发表于 2011-5-2 15:49:30

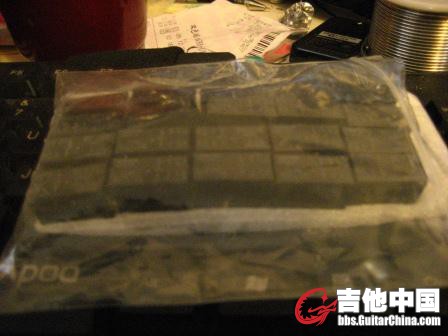

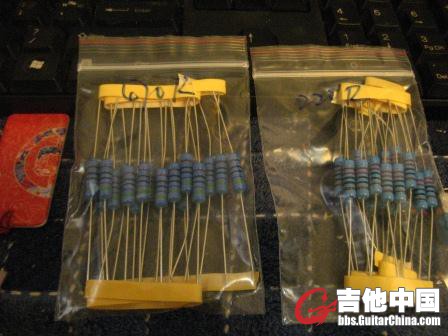

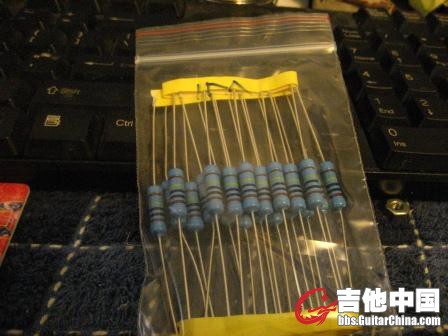

今天还在修改PCB线路图，元件已经到齐了。
目前问题，PCB版长度只有300，跟A4纸一边长。要想把脚钉的线路也放在这块板子上的话，脚钉的间距就有点窄了，仅仅4厘米。解决办法就只能是脚钉的线路单独做小板子。

[ 本帖最后由 baopeng_1221 于 2011-5-2 15:53 编辑 ]

baopeng_1221 · 发表于 2011-5-2 16:12:58

baopeng_1221 · 发表于 2011-5-2 16:24:03

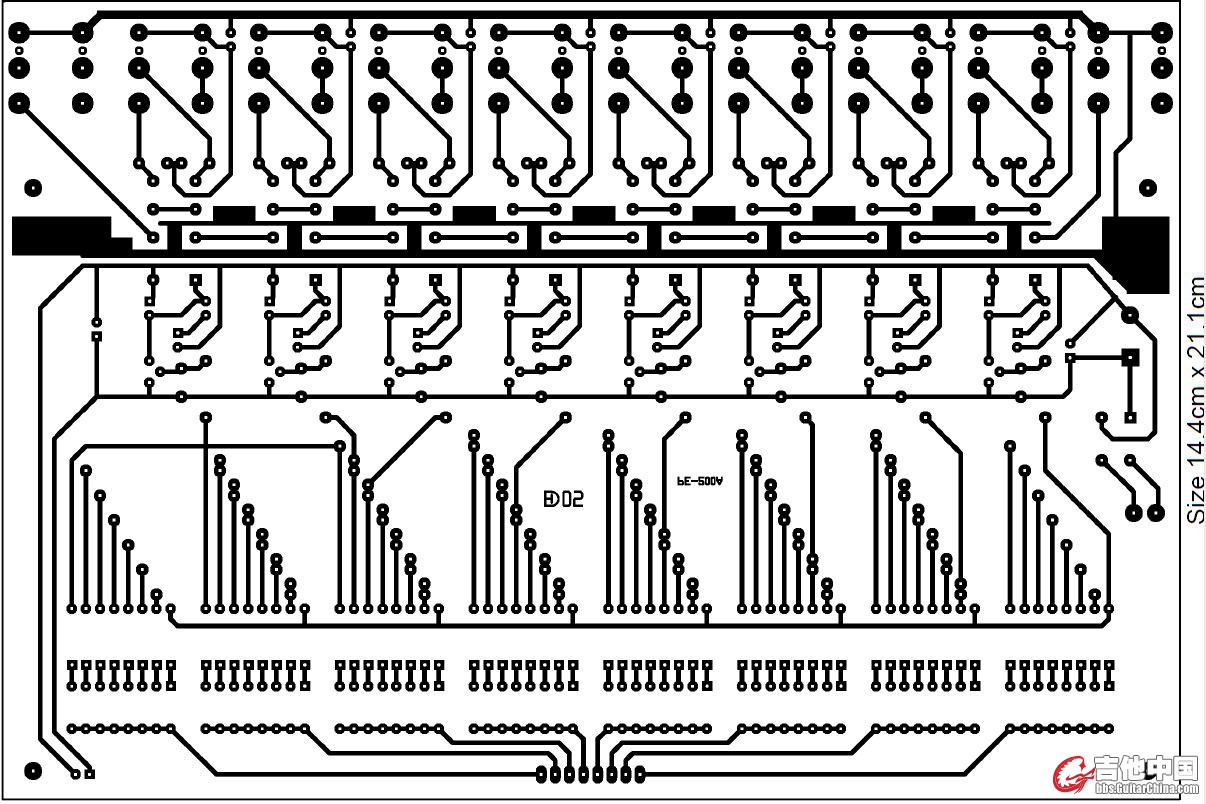

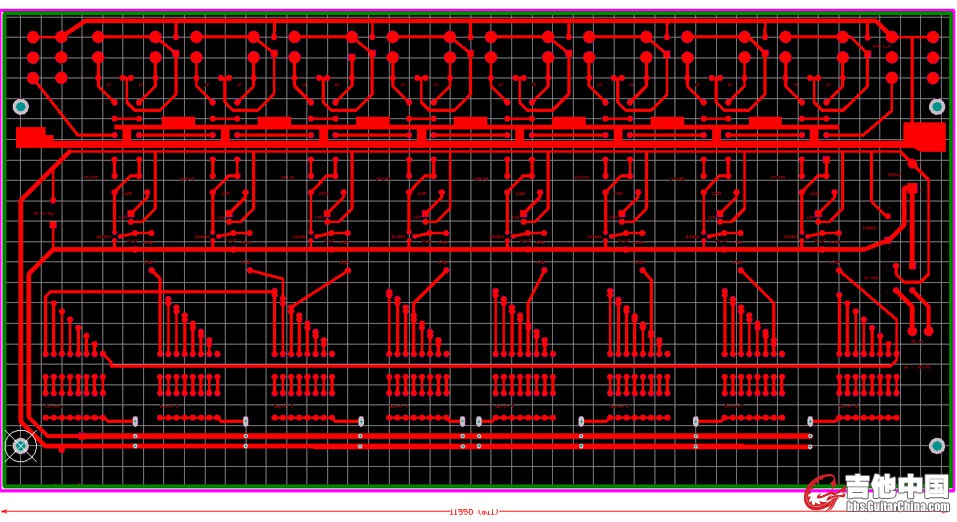

目前修改版的PCB图

时在人 · 发表于 2011-5-2 19:12:58

兄弟的元件都是淘宝上买的？够烧钱的了。电路看着确实够费劲的。期待兄弟的大作成功，洒家也学习学习！

baopeng_1221 · 发表于 2011-5-2 21:47:50

该PCB真的很费时间，总算差不多了

指尖记忆 · 发表于 2011-5-2 22:01:49

baopeng_1221 · 发表于 2011-5-2 22:57:40

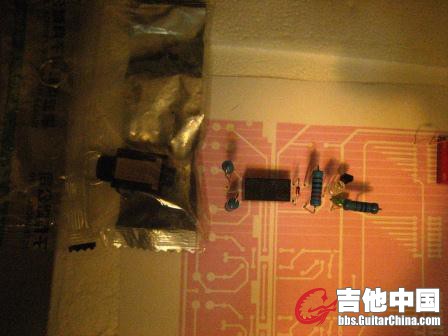

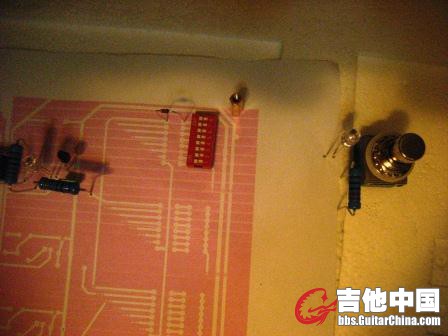

总算用我的破打印机打出来一张1：1尺寸的镜像图，插上元件试试尺寸还算合适，需要些微调

滤波电容和整流桥

[local]4[/local]

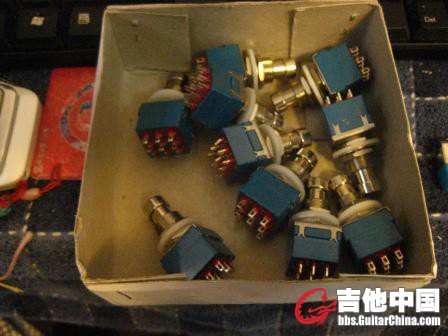

脚钉、开关

baopeng_1221 · 发表于 2011-5-3 00:10:47

绝逼淘宝！北京这边有个中发电子市场，好多商户都有淘宝店。元件应有尽有，只有继电器和脚钉是从浙江那边买的。

sungangsg · 发表于 2011-5-3 11:16:39

我好像也发过这图，当时也想着做来着，一直也没弄，期待成品

paulyang · 发表于 2011-5-3 11:26:11

我对looper很感兴趣，希望看到成品，我也要学习学习，有可能的话，我也想自己做一个 ~~~~！

黑色的幽默 · 发表于 2011-5-3 11:30:06

做出来一定够帅

baopeng_1221 · 发表于 2011-5-4 01:40:48

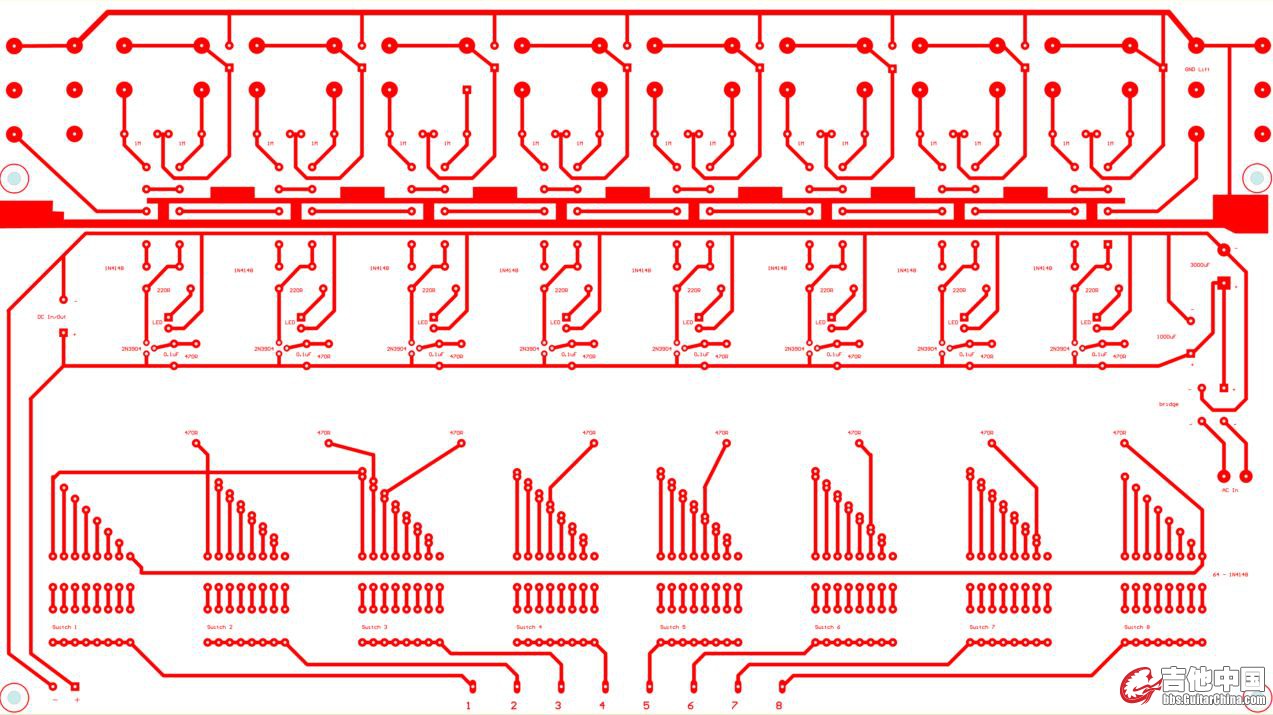

刚改完PCB图，算是最终版了吧。原图尺寸很鸡肋，不大不小。我给彻底改了，原图是单面板，我给改成双面的了，尺寸就小了些。目前还缺集中配件：电源接口、电池盒、0.8mm小钻头、曝光用的玻璃板。

裂空雷痕 · 发表于 2011-5-4 08:48:08

一点小疑问，这个电路里的8个切换开关之间是不互锁的吧？

如果是这样，这东东做好之后你每次切换时会需要两脚。比如从1切换到2，你就需要先把1踩灭，再把2踩亮。

个人看法，仅供参考~

时在人 · 发表于 2011-5-4 09:46:06

原帖由 裂空雷痕 于 2011-5-4 08:48 发表
一点小疑问，这个电路里的8个切换开关之间是不互锁的吧？

如果是这样，这东东做好之后你每次切换时会需要两脚。比如从1切换到2，你就需要先把1踩灭，再把2踩亮。

个人看法，仅供参考~

雷子的说法让我想起了二十年前，我认识的一个吉他手。他的单块很多，并且很喜欢频繁的更换音色。于是看他在台上演出，就像看长跑运动员一样，两条小腿一个劲的挠啊挠啊。

baopeng_1221 · 发表于 2011-5-4 10:56:31

雷总，你说的那个互锁问题，额不懂啊，我再去查查资料吧。

第10版电路图在这里，分享给大家。http://ishare.iask.sina.com.cn/f/15106810.html

[ 本帖最后由 baopeng_1221 于 2011-5-4 11:12 编辑 ]

nial6888 · 发表于 2011-5-4 14:25:13

哈哈,兄弟,你这个图完全是没有用的,最主要的互缩开关电路没有,另外这个LOOP肯定吃音色的,去掉插口的那些1M的电阻就没事了,做LOOP最要研究的就是互缩开关电路,

baopeng_1221 · 发表于 2011-5-4 16:44:51

哦那我这两天再研究研究互锁

baopeng_1221 · 发表于 2011-5-4 23:45:50

一楼的图里，继电器间的触点相连不能实现互锁吗？

baopeng_1221 · 发表于 2011-5-17 12:51:59

据发帖也有半个月了，过程真的是没有想象中顺利。
因为我一是菜鸟，二是功课没做足。
这张原图名叫super simple switcher，实际上出自一位叫Dean Hazelwanter国外高人。
我上网查了很多这个图的资料，还有原作者的指导文章，原作者也指出这个图就是一个经济适用版的looper，因为所有元件都是采用最简单最低标准，功能上只能实现每一路开、关后再选择其他路。
后来，双鱼的雷总提醒我这个没有互锁，所谓互锁就是可以解决必须把打开的一路关掉才能选择其他路的问题。办法就是加一个74hc373。可我一介菜鸟，哪里搞得懂ic这种东西，于是就恶补了一下原理等知识，同时还找到了Dean Hazelwanter关于制作programmable looper/switcher就是可编程线路选择器的说明文章。
目前至少在应用上，明白这个ic是怎么回事了。
雷总曾在摇滚兵工厂发过4路8路互锁电路，我就又去兵工厂拜读了一下。发现，在运行原理上，雷总的图与Dean Hazelwanter的图是类似的，只不过Dean Hazelwanter用了一个三极管和一个二极管来做继电器驱动，而雷总用的是ULN2803,Dean Hazelwanter的图不带互锁，雷总的图带互锁。于是我就融会贯通了一下，把两张图揉在了一起。
即：
脚钉->74hc373->DIP拨码开关->ULN2803->继电器

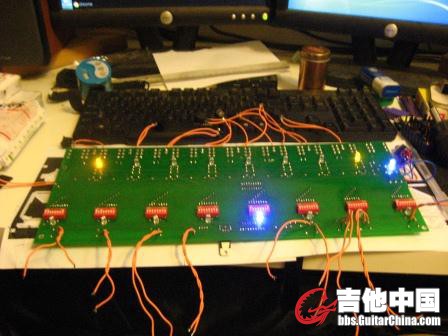

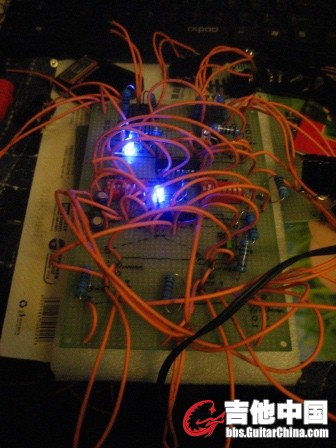

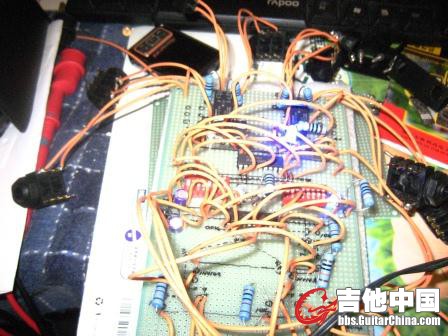

于是我按着这个思路作了个实验板，实验板这个东西连线真是麻烦。
最后鼓捣好了，可发现还是不能一键切换，我靠！

最后，我请教双鱼的六爷，一步步排查，最终确定，问题出在我的3dpt脚钉上。因为这种脚钉是带锁的。等我把3dpt脚钉拆下来后，只用两根电线对接，情况就正常了！
至此，试验成功。我试验板上只放了两路，经接效果器、音箱、琴测试，使用无问题。哇咔咔！
虽然有些身心俱疲，但是可以说这几天中的充实感，我这十年来都没怎么有过。
舒坦～～～～～
希望这小小的总结，对大家有些许帮助。

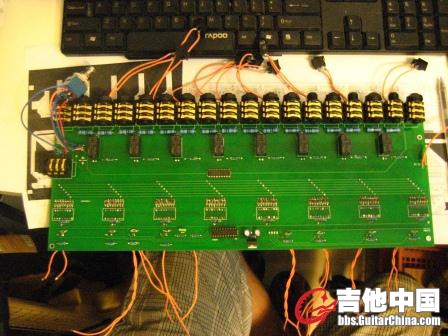

pcb图已经在Altium Designer里修改完毕。
晚上上图吧。
