————————手工 AMP TRAINWRECK EXPRESS 详细过程————————

修理工 · 发表于 2011-4-8 10:10:01

这些年间，痴迷于“手工”“DIY”。

有人赞美，羡慕。
有人鄙视，唾骂。。。。。。
酸甜苦辣五味皆全。

而不忘的是大伙的鼓励朋友的支持和心中的那个梦。。。。。。。。。。。。

[ 本帖最后由修理工于 2011-4-8 11:28 编辑 ]

Wolf-child · 发表于 2011-4-8 10:14:00

占沙发~等图~

修理工 · 发表于 2011-4-8 10:19:33

04年就开始了烙铁搞土炮机器也做了不少但都不怎么爽，这次下苦工做个爽的。筹备了半年，请教了不少老师不用点名记在心中就是。
计划2个月完工，上全程详细制作图。完工后找专业人士做录音。

手工点对点焊接，实木外壳，打算是自己绕制输出变压器。

电路图如下，校声时应该有改动。3级增益，调节范围很宽，清音------失真通过琴上的音量调节。

修理工 · 发表于 2011-4-8 10:23:21

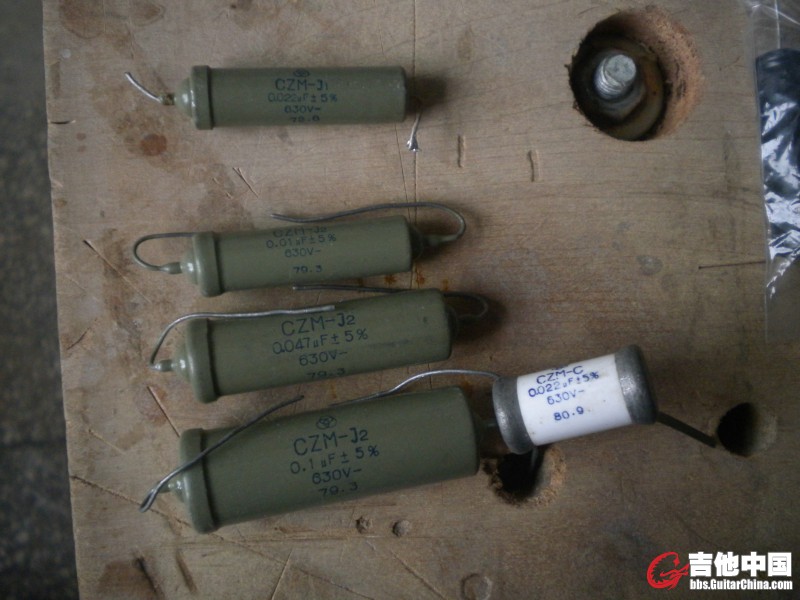

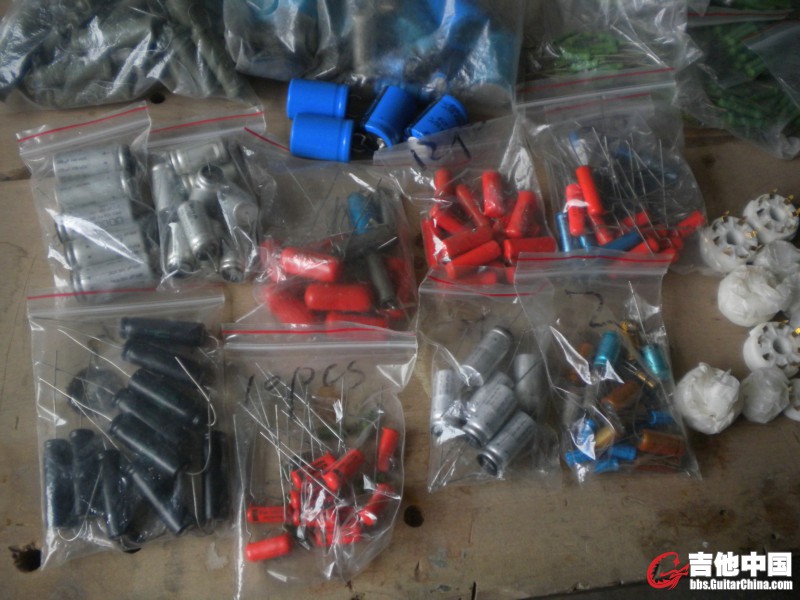

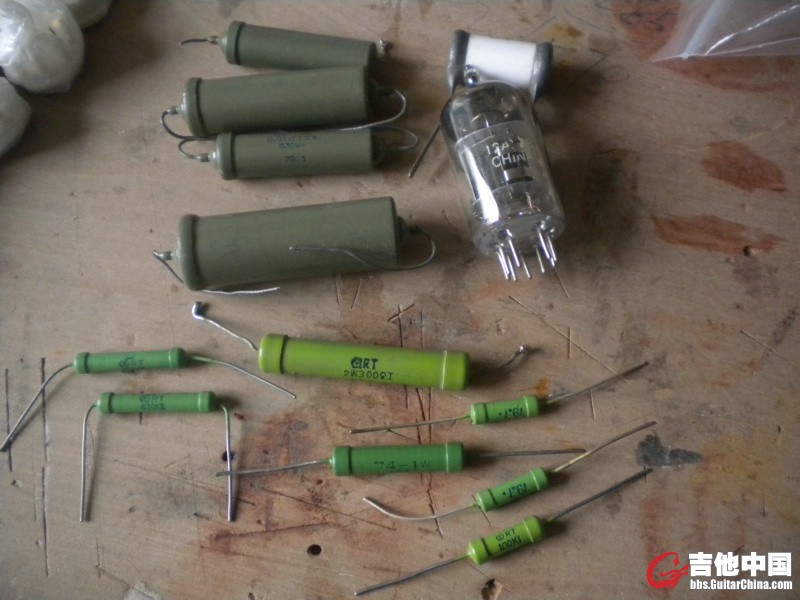

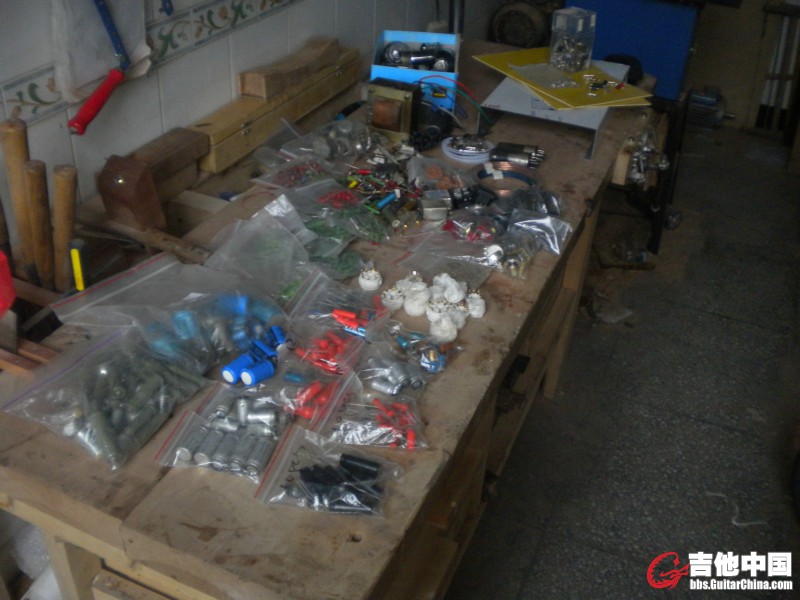

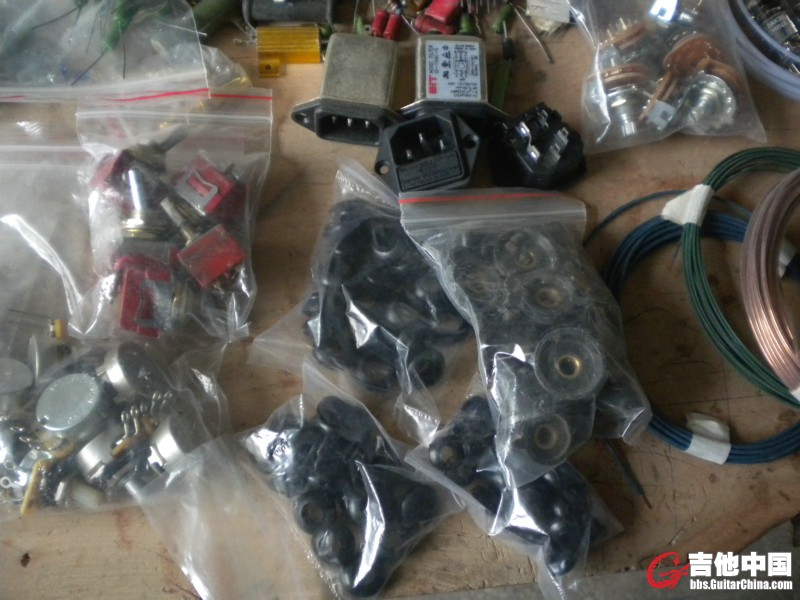

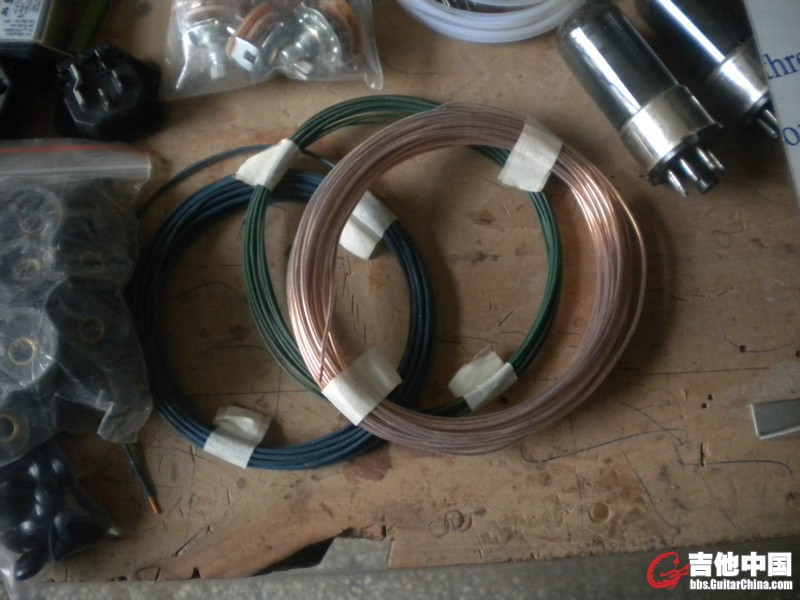

元件是八国联军，大部分全新，少量拆机件。
我喜欢“老式”，所以很多6---70年代的元件。

修理工 · 发表于 2011-4-8 10:31:18

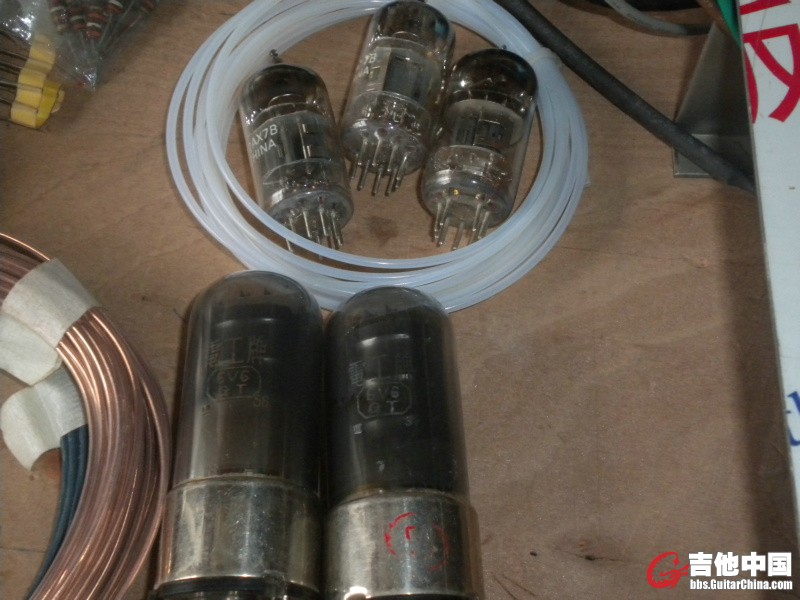

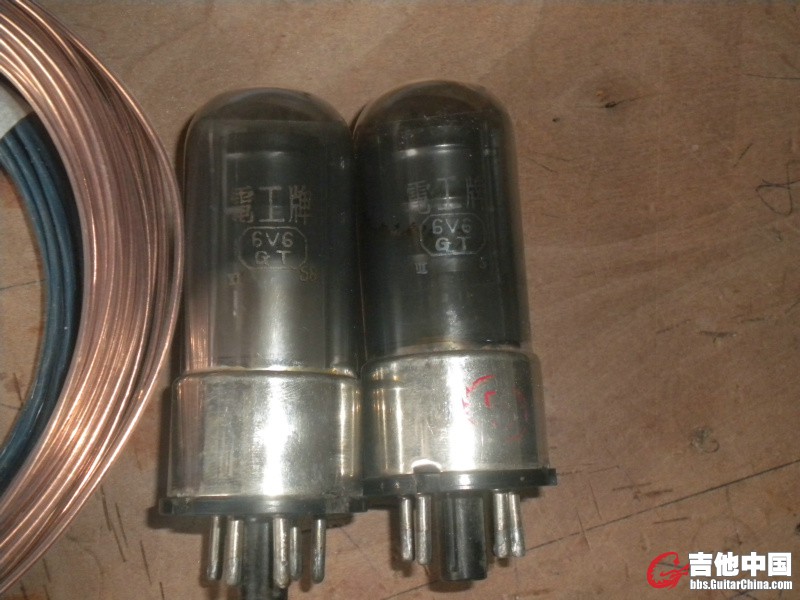

前级国产12AX7B，后级电工牌6V6，号称是国产最好的6V6，56年生产的，6年前买成50现在都100左右一支了。调试完后在整一套进口管看看区别多大。

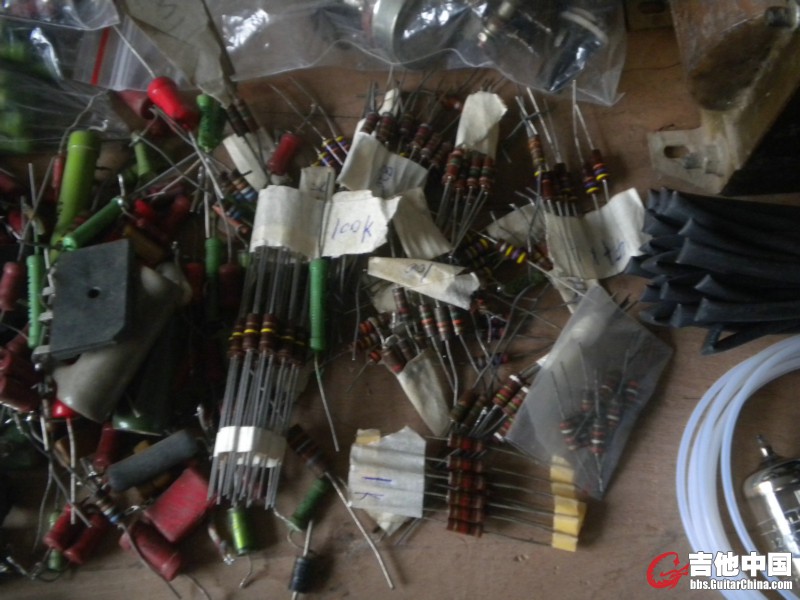

超喜欢这老式的电阻。大多是60--70年代产的。那时候计划经济，用料超足。就是个大，是现在同功率电阻的2倍。

修理工 · 发表于 2011-4-8 10:36:14

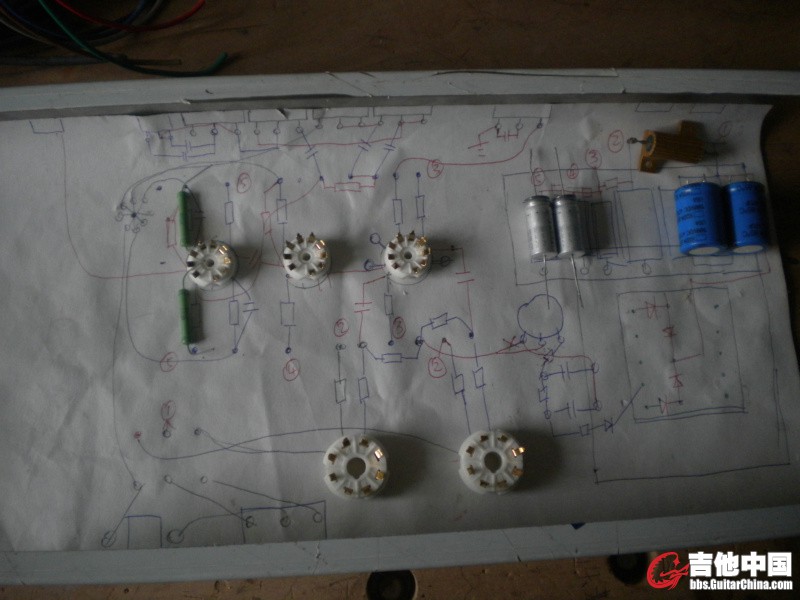

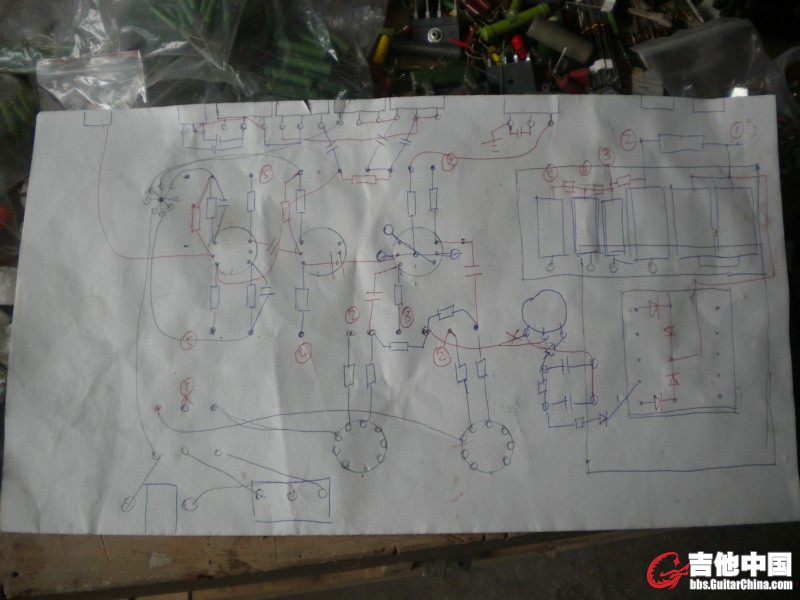

布线图是个大致，前前后后修改了很多次。
元件引脚直接搭焊。

民工甲 · 发表于 2011-4-8 10:41:14

孤独的贝司 · 发表于 2011-4-8 10:42:59

zrui1010 · 发表于 2011-4-8 10:45:00

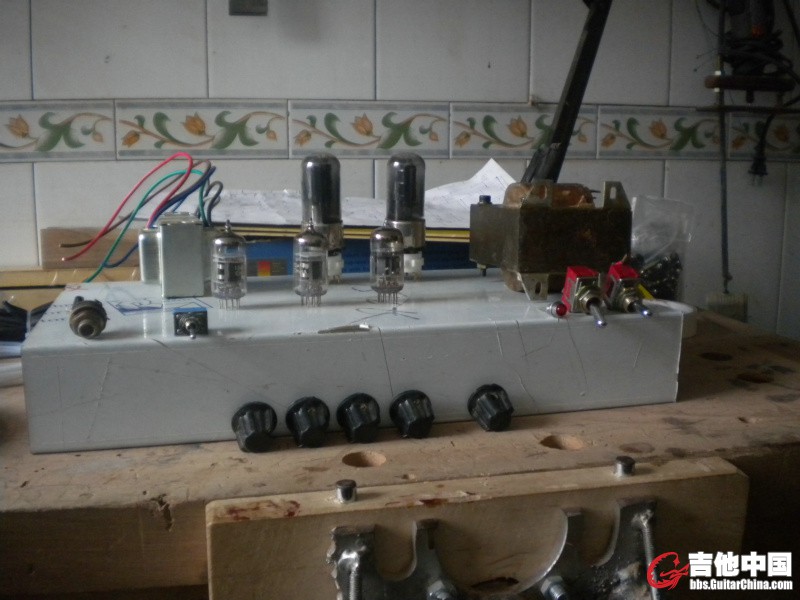

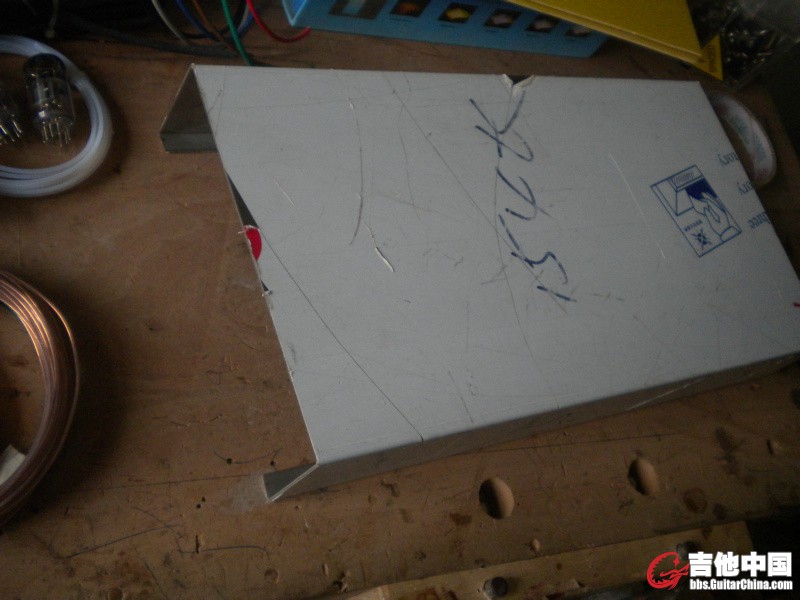

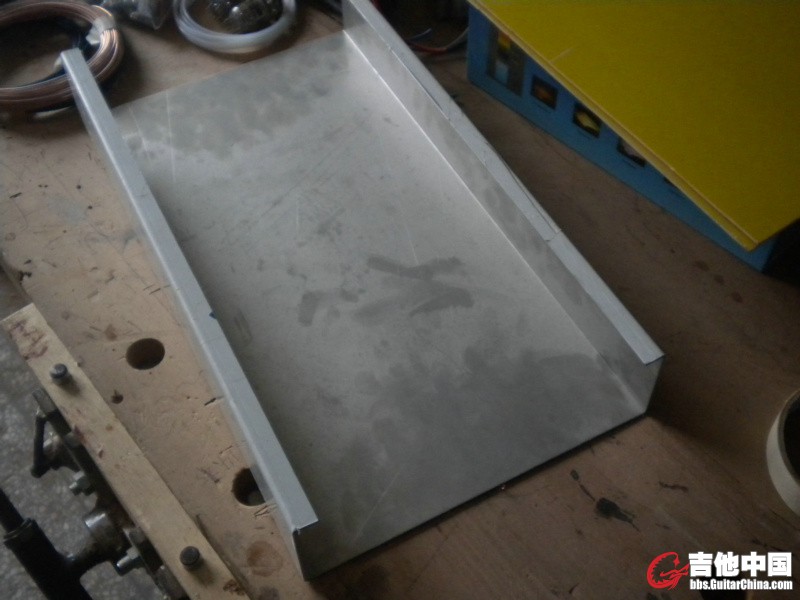

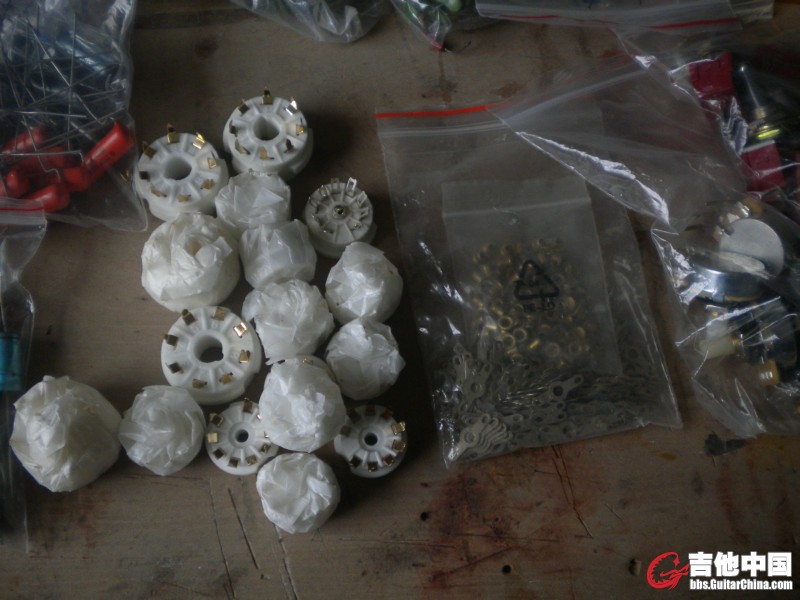

管座是PCB用的？
没看到焊架。

期待听这个神器的声音。

修理工 · 发表于 2011-4-8 10:45:06

注那两变压器都是输出牛，8K-----4/8欧。大的是05年定做的25W（左增军的，现在增值了）小的是吉他专用输出15W.
电源变压器现在还在另一机器上。

zrui1010 · 发表于 2011-4-8 10:49:20

那个输出变压器是什么神器？

学习了这种布局方法。

修理工 · 发表于 2011-4-8 10:50:16

原帖由 zrui1010 于 2011-4-8 10:45 发表
管座是PCB用的？
没看到焊架。

期待听这个神器的声音。

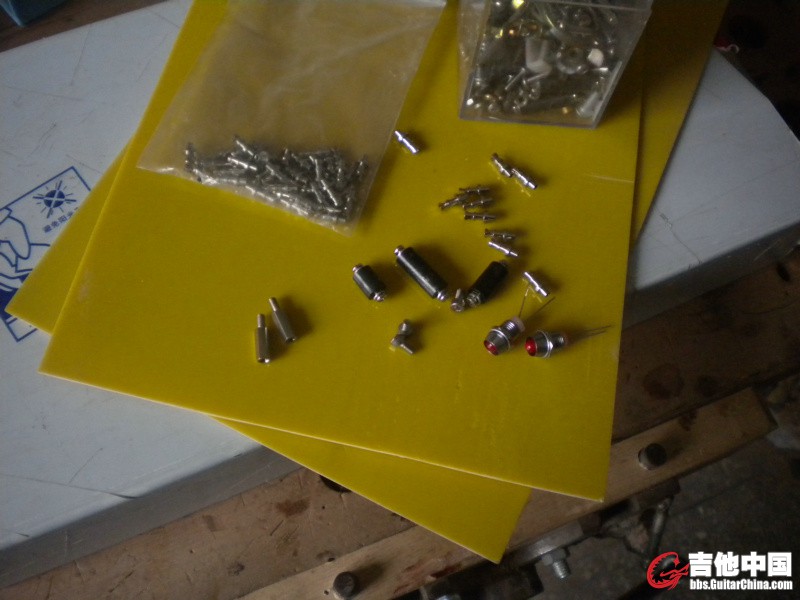

焊架自己做，以适合自己设计的布线。这PCB的管座脚长好搭焊，插孔眼里是两瓣的结构接触要好于传统的搭棚管座。

prl · 发表于 2011-4-8 10:51:34

请问电容电阴零件是在淘宝哪家店买的？

修理工 · 发表于 2011-4-8 10:54:34

大多是一年一年积累的，不记得哪买的。不过论坛卡萨布兰卡有卖。

修理工 · 发表于 2011-4-8 10:56:59

原帖由 zrui1010 于 2011-4-8 10:49 发表
那个输出变压器是什么神器？

学习了这种布局方法。

输出是FENDER 5E3的。
主要是买来对比自己绕的牛。

修理工 · 发表于 2011-4-8 10:59:34

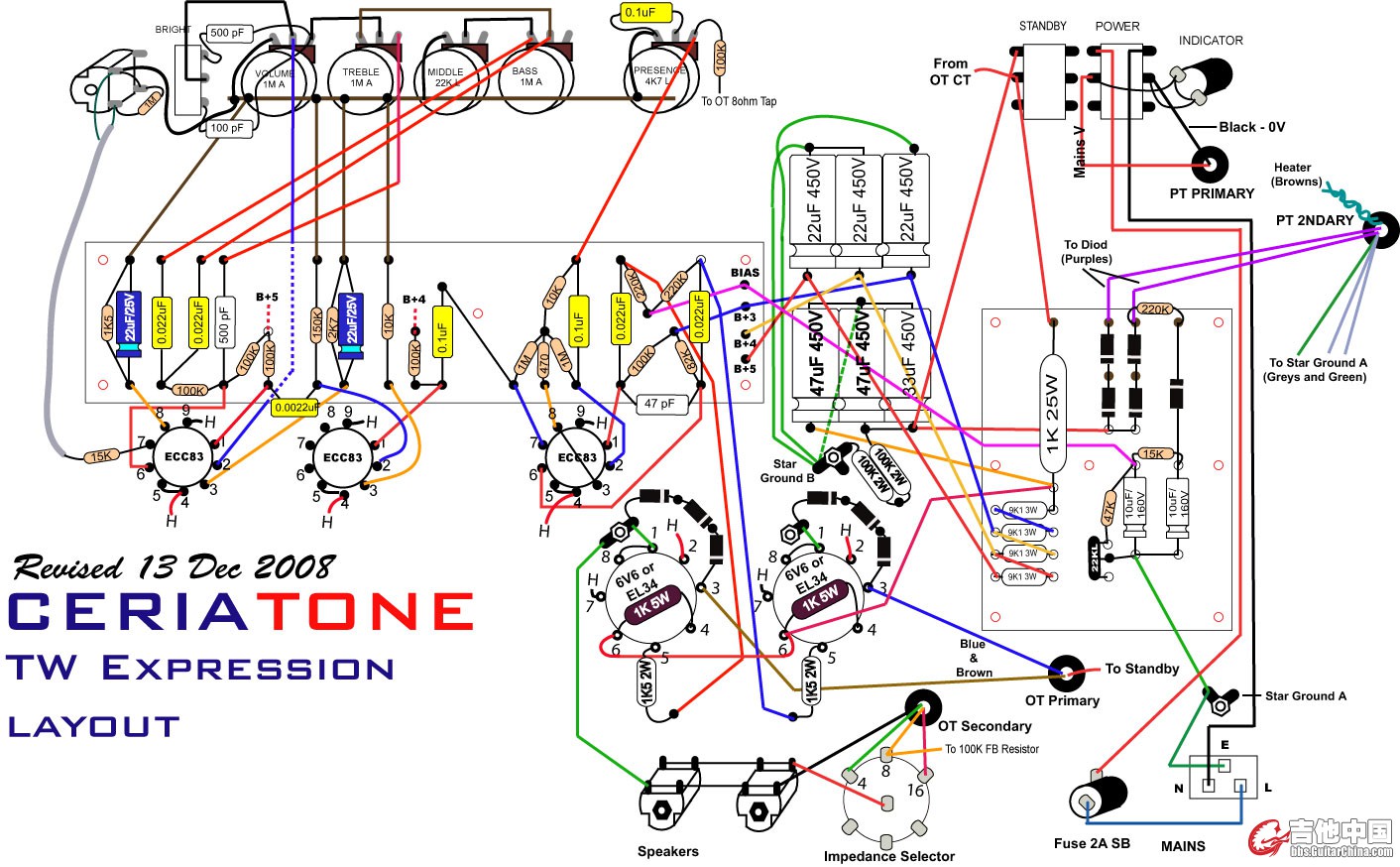

献上一国外品牌的布线图。

晓月 · 发表于 2011-4-8 11:18:30

Trainwreck一定要木制外壳才够味！！！

湛江杀人王 · 发表于 2011-4-8 11:19:06

这个给力要顶！！！

修理工 · 发表于 2011-4-8 11:20:07

原帖由晓月于 2011-4-8 11:18 发表
Trainwreck一定要木制外壳才够味！！！

必须是实木榫卯外壳，木料已经准备好。

axlrose99999 · 发表于 2011-4-8 11:24:20

赶紧占坑,晚了没位置了

yeesie · 发表于 2011-4-8 11:30:12

坐等神器竣工的那一天。

小黑_ · 发表于 2011-4-8 11:34:04

我等待试机。。。。。。。。等啊。。。。。等啊。。。。。。

signalman · 发表于 2011-4-8 11:54:40

期待试听.
喇叭准备用什么呢？？

修理工 · 发表于 2011-4-8 11:56:43

喇叭 V30已经备了很久，

wingsong · 发表于 2011-4-8 11:58:15

[em13]

zym741 · 发表于 2011-4-8 12:06:05

终于开工点炮了，恭喜啊！

吉他修罗 · 发表于 2011-4-8 12:25:41

厉害@！真的厉害

gaobing · 发表于 2011-4-8 12:30:02

坐等上图

smsweison · 发表于 2011-4-8 12:41:29

老修那手绘电路图很给力啊!!!!!军用油侵电容!!!口水ING

任我弹 · 发表于 2011-4-8 13:59:18

顶老修，密切关注

luckxb · 发表于 2011-4-8 14:18:08

修哥终于发图了，呵呵，期待试听

小馍馍胡落落 · 发表于 2011-4-8 14:23:25

牛逼啊牛逼，给力啊给力，修大爷做完了我也做这个

050708mc · 发表于 2011-4-8 14:24:56

DIY区每天都会有惊喜啊

csyygs · 发表于 2011-4-8 15:09:57

我只能看看，电路什么的我不懂，看个热闹而已

竞霄 · 发表于 2011-4-8 16:08:00

很强大

路@流浪 · 发表于 2011-4-8 19:56:52

留名...

沉默的方式 · 发表于 2011-4-8 20:56:42

太给力
大家都等着看呢@！

阿魂 · 发表于 2011-4-8 21:22:09

来晚了。。修大爷的贴我没能进第一页！！

修理工 · 发表于 2011-4-8 21:32:11

明天，地盘打眼。

abon330 · 发表于 2011-4-8 21:55:29

牛逼，也帮我做一个吧
