尝试点对点手焊，做了一个颤音

刺客诗人 · 发表于 2011-2-25 18:46:00

这段时间对点对点的手焊比较感兴趣，一方面是这种比较传统工艺的魅力，另外一个方面也是自己太懒不想弄板子，钻孔什么的总觉得好麻烦，再有就是lovepedal等等很多烧块都喜欢标榜自己的块是hand wired或者是point to point……

之前也看过一些直接搭地线然后point to point焊接的单块，但是觉得比较不靠谱，另外一个方面是那些块元件也挺少的。再说自己这方面的经验还不是很多，DIY版也没怎么看到有人这么弄单块……

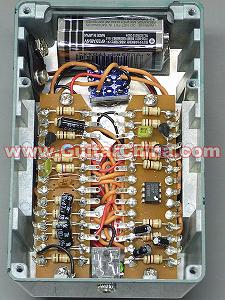

这是hand wired版本的ts808，这个东西让我看到了些靠谱的东西，也让我下定决心尝试
ea trem.JPG

本来想直接扒图焊个808的，不过808自己之前已经弄了一个就懒得折腾了，后来想了想就拿颤音来开刀了，反正对之前做的pulsar tremolo也不是很满意

这个是在DIY圈子里面流传比较广泛的EA Tremolo，我就打算拿这个来开刀了。
2N5457 2N5088这两根管子我没有，只能找替代的了……
5457按照推荐用了J201，说实话我不是很想用J201，一方面是这个管子比较难弄……其实5457也难我承认了……第二是之前做mesa失真的经验告诉我，J201的增益系数比5457高不是一点点，到时候有可能会有底噪的问题。

5088用9014来替代，之前做pulsar的时候用这个来替换完全不靠谱，也不懂怎么在龙族和GC都看到有人赞颂这根管子可以替代2n5088的，现在手头也没有其他管子，姑且试试了……

LED按照图应该是接到LFO上面了，这样可以使得LED按照颤音的节奏闪动

摄影2 328.JPG

之前自己手工了几个板子，不过回想过来还是不够靠谱，后来在电子市场看到了这个，虽然和真正的搭棚板还有差别，不过也还算可以用吧，起码比我自己做的“准搭棚”板好多了

摄影2 293.JPG

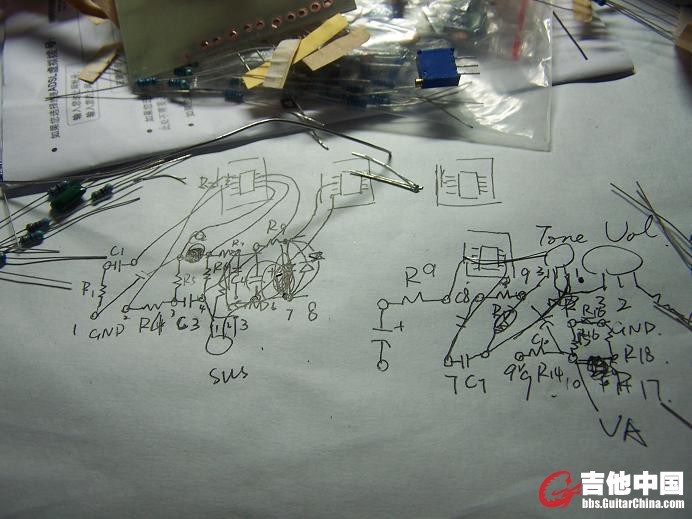

搭棚之前最好能先画一下搭棚图，这样会从容很多，或者把原件都插好了再开始焊接……其实这个图不是EA的，是之前拿Big Muff做搭棚实验的时候画的，不过后来觉得IC太难焊进搭棚板就放弃了……

摄影2 329.JPG

焊接之中的图片，虽然和808那个排布有比较大差别（这个主要问题是这个板子的洞洞不够……间距有点宽了……），元件方面也参照了ts808hw版本使用了1/2瓦的电阻，虽然我觉得1/4瓦也一样可以吧……这个我也不明白了，等高人来解释吧，我只管丢出这个砖头了。

摄影2 331.JPG

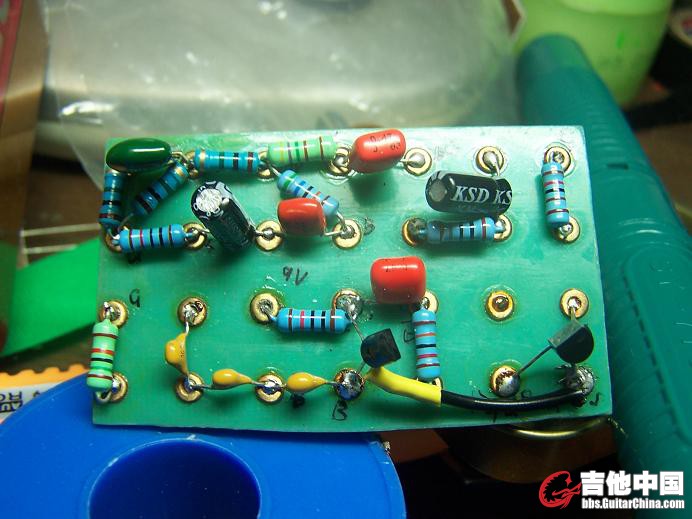

焊接完成的正面，还算不错吧，挺干净的

摄影2 332.JPG

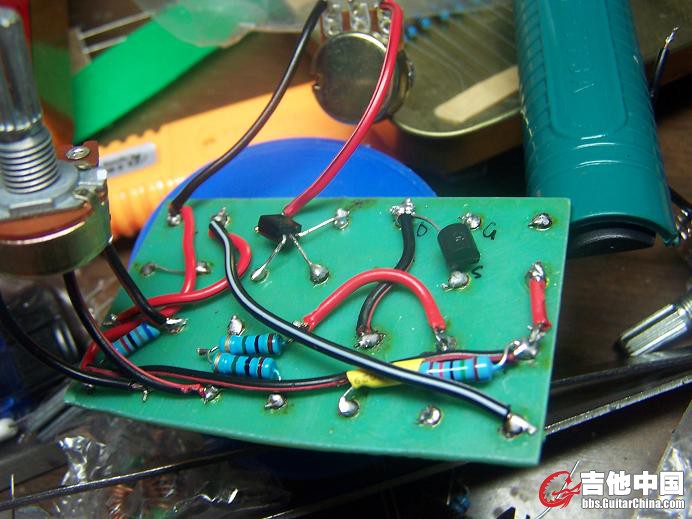

背面……有点点小凌乱，我已经尽量做到点对点了，但是有些元件还是很不好排布，毕竟不是隔空这么搭棚……其实TS808HW也用了很多线来相互连接各个元件，和玩胆机的一个朋友聊了一下，他让我尽量在面板立体放置元件，说这样干扰和噪音会比较小，不过上面位置实在不够……再说了我虽然放元件在下面不过基本没有交叉相互的干扰应该不会很大，走线的地方听从朋友的意见尽量使用有包漆有屏蔽的线

不过实话是……这样焊东西清爽很多！

摄影2 334.JPG

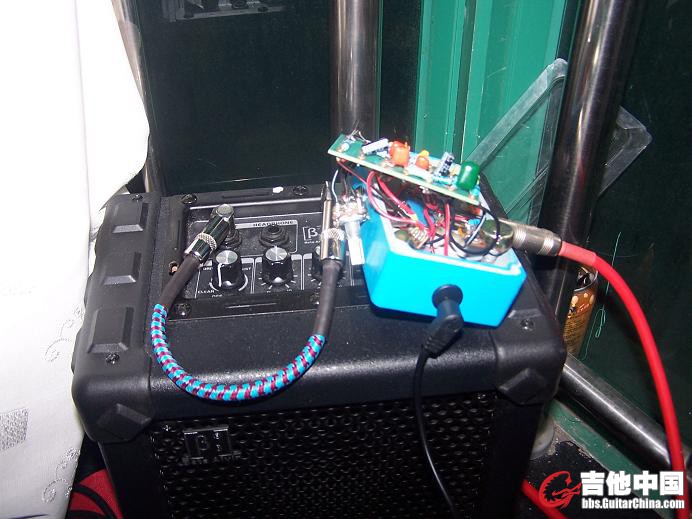

完成了！！真的出声了！噢so 感动，终于成功了！音色挺不错的，不过可能是因为两根J201的关系，如果音量开最大的话会有点底噪，5457已经在路上了，等拿到了换上去看看效果怎么样。

还得和乐队的出去聚餐……总结什么的回来再写吧……现在也没好好装壳，弄完了再传图片和试听上来……

[ 本帖最后由刺客诗人于 2011-2-25 19:07 编辑 ]

後天丶 · 发表于 2011-2-25 20:54:32

时在人 · 发表于 2011-2-26 05:56:34

兄弟已经完全自主了，牛！我这两天火上大了，昨天用了反相电源，结果新作的808和fuzz face都没声了。啥时候能达到兄弟一半的水平，也就满足了。

湛江杀人王 · 发表于 2011-2-26 08:13:27

这个好玩~！！

刺客诗人 · 发表于 2011-2-26 10:27:56

原帖由 时在人 于 2011-2-26 05:56 发表
兄弟已经完全自主了，牛！我这两天火上大了，昨天用了反相电源，结果新作的808和fuzz face都没声了。啥时候能达到兄弟一半的水平，也就满足了。

老时你是熬夜通宵了么，身体是革命的本钱哎，要注意休息……其实我昨晚也熬夜了……帮朋友做一个big muff和crunch box二合一……喝酒回来差不多亮点了，焊焊东西什么的不知不觉就到了差不多四点……

嘿嘿嘿，其实玩这个一方面是我对这种工艺比较喜欢，加上自己最近懒得弄PCB板子，特别是钻孔……然后自己对洞洞板又不是很喜欢……其实点对点用熟了我感觉比PCB还省事，就按照原理图该怎么放怎么放就好了，如果有相隔的地方就走一个线过去，只要不是元件特别多的一般都能应付

时在人 · 发表于 2011-2-26 11:42:34

通宵到没有，不过也差不多。哦这人心里有事睡觉都不踏实。闹心了一宿。三个单块9V电源，两个正芯，一个负芯，搞得我晕头转向。插错了，瞬间就烧运放。我去，不到一小时烧了我三个4558。早晨起来又弄了三四个小时，总算就绪了。好在也长了经验。

裂空雷痕 · 发表于 2011-2-26 13:42:44

古典味~~

沉默的方式 · 发表于 2011-2-26 14:02:58

改天我也搭一个试试!学习了！

632459392 · 发表于 2011-4-13 02:13:57

能找到元件就像吸白粉能找到针筒那么幸福！！！！！可惜找不到

wubaogang · 发表于 2012-1-18 23:47:40

[em13]

z-raymond · 发表于 2012-1-20 11:09:05

屏蔽得做好哦，这么多飞线~
