橘子小强

沉默的方式 · 发表于 2011-1-8 18:32:09

原帖由 张老三 于 2011-1-8 08:13 发表
哎…我的橘子都玩了两个来月了！实在是懒得拆开研究了！Lz如果不想看到橘子冒烟还是看清楚在装吧！

顺便再说说，的EL84的阴极电阻接多大？张哥！

X-sound · 发表于 2011-1-8 23:00:48

120欧，5W的

沉默的方式 · 发表于 2011-1-9 14:41:15

[quote]原帖由 X-sound 于 2011-1-8 23:00 发表

120欧，5W的 [/q

谢谢！120欧据说是测试值！

沉默的方式 · 发表于 2011-1-9 19:29:02

犯了一个很低级的错误，没有看清管子的脚位，后悔莫及！付出代价了！谢谢，给位的提点，我会继续发图，欢迎大家来喷喷！

X-sound · 发表于 2011-1-10 00:46:45

120欧就是一个系列标准值，测量值就很OK呐

单人牢房 · 发表于 2011-1-10 18:32:30

束河大石桥~我曾经在那里生活!

沉默的方式 · 发表于 2011-1-11 20:44:51

原帖由 单人牢房 于 2011-1-10 18:32 发表
束河大石桥~我曾经在那里生活!

哈哈！欢迎再来！

高地琴魔 · 发表于 2011-1-14 15:17:46

突然发现的一个YN牛人。。。佩服佩服。

沉默的方式 · 发表于 2011-1-19 19:09:09

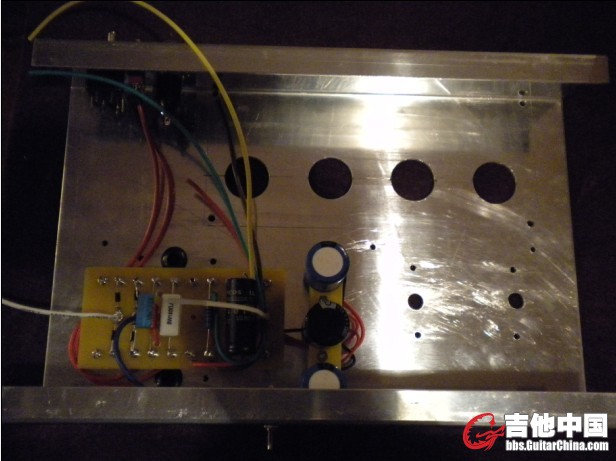

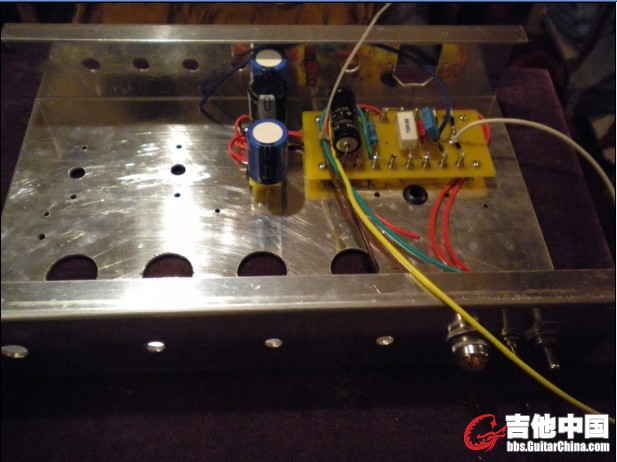

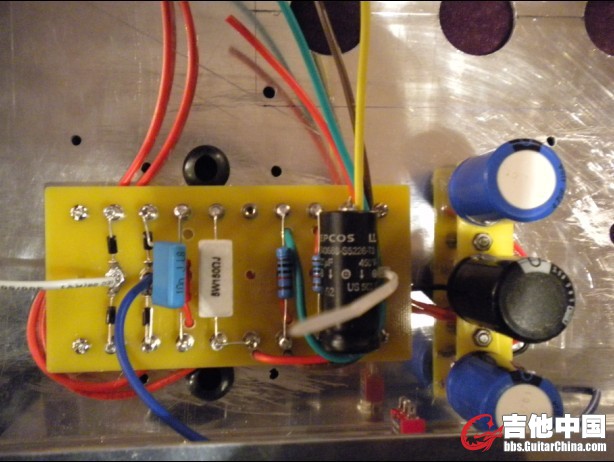

由于壳子开孔错了，于是又买了壳子，从新再开孔，怪自己大意，付出了代价，金钱！不过没关系，享受的就是这个过程！今天下午，做了电源的部分，也快完工了！

沉默的方式 · 发表于 2011-1-19 19:10:54

我做机器也算慢的了！事情比较多，老是没时间！抱歉！再次谢谢给位的指导！装好了，如果出问题还要继续向大家请教！

butaidong · 发表于 2011-1-19 21:26:23

求layout学习

Direct · 发表于 2011-1-22 13:46:18

我的橘子小强昨晚已经通电接响了,声音还算不错,底噪很小,不过阴极电阻我不知道对不对,我上了150欧的阴极电阻,个人觉得清音的音色不是很理想,失真还可以,很野

Direct · 发表于 2011-1-22 13:50:06

工作15W档,我现在用150欧的阴极电阻,测得阴极电压是11.3V,屏极电压为316V,有哪位高人能帮忙算一下这阴极电阻应该用几欧的才对!,谢谢

沉默的方式 · 发表于 2011-1-22 14:52:50

原帖由 Direct 于 2011-1-22 13:50 发表
工作15W档,我现在用150欧的阴极电阻,测得阴极电压是11.3V,屏极电压为316V,有哪位高人能帮忙算一下这阴极电阻应该用几欧的才对!,谢谢

我也是上的150欧，应该说够了！但是要仔细调！我问问！稍后给答案！

修理工 · 发表于 2011-1-22 18:33:30

有120欧的有150欧的这范围内都可以不能光调整功率级的阴极电阻，可以结合前级的调试。

沉默的方式 · 发表于 2011-1-22 20:42:26

原帖由 修理工 于 2011-1-22 18:33 发表
有120欧的有150欧的这范围内都可以不能光调整功率级的阴极电阻，可以结合前级的调试。

谢谢，修哥提醒！

247722104 · 发表于 2011-1-23 01:23:47

lz这是在哪买的套件啊，给介绍介绍，我也想做做啊，呵呵

修理工 · 发表于 2011-1-23 09:44:31

我又来鸟。
眼馋中！
兄弟喇叭是关键哦，这东西我也玩鸟一段时间。就乐器专用喇叭和普通喇叭区别不小的。在就是输出变压器也有关系啊。

沉默的方式 · 发表于 2011-1-23 16:25:21

原帖由 Direct 于 2011-1-22 13:50 发表
工作15W档,我现在用150欧的阴极电阻,测得阴极电压是11.3V,屏极电压为316V,有哪位高人能帮忙算一下这阴极电阻应该用几欧的才对!,谢谢

兄弟，结果出来了！根据你的电压奸杀大哥给出结果要上240欧！

沉默的方式 · 发表于 2011-1-23 16:27:52

原帖由 247722104 于 2011-1-23 01:23 发表
lz这是在哪买的套件啊，给介绍介绍，我也想做做啊，呵呵

这个没有套件，有兴趣自己搭棚啊！呵呵！

沉默的方式 · 发表于 2011-1-23 16:29:51

原帖由 修理工 于 2011-1-23 09:44 发表
我又来鸟。
眼馋中！
兄弟喇叭是关键哦，这东西我也玩鸟一段时间。就乐器专用喇叭和普通喇叭区别不小的。在就是输出变压器也有关系啊。

哈哈！修哥说的是，我已经有V30了，不过是以前兰呢上的！我最担心还是输出变压器，我用的HIFI的！效果不知道回怎么样！没办法！EL84的牛实在找不到了！拉斐尔的又太贵了！

修理工 · 发表于 2011-1-23 18:15:11

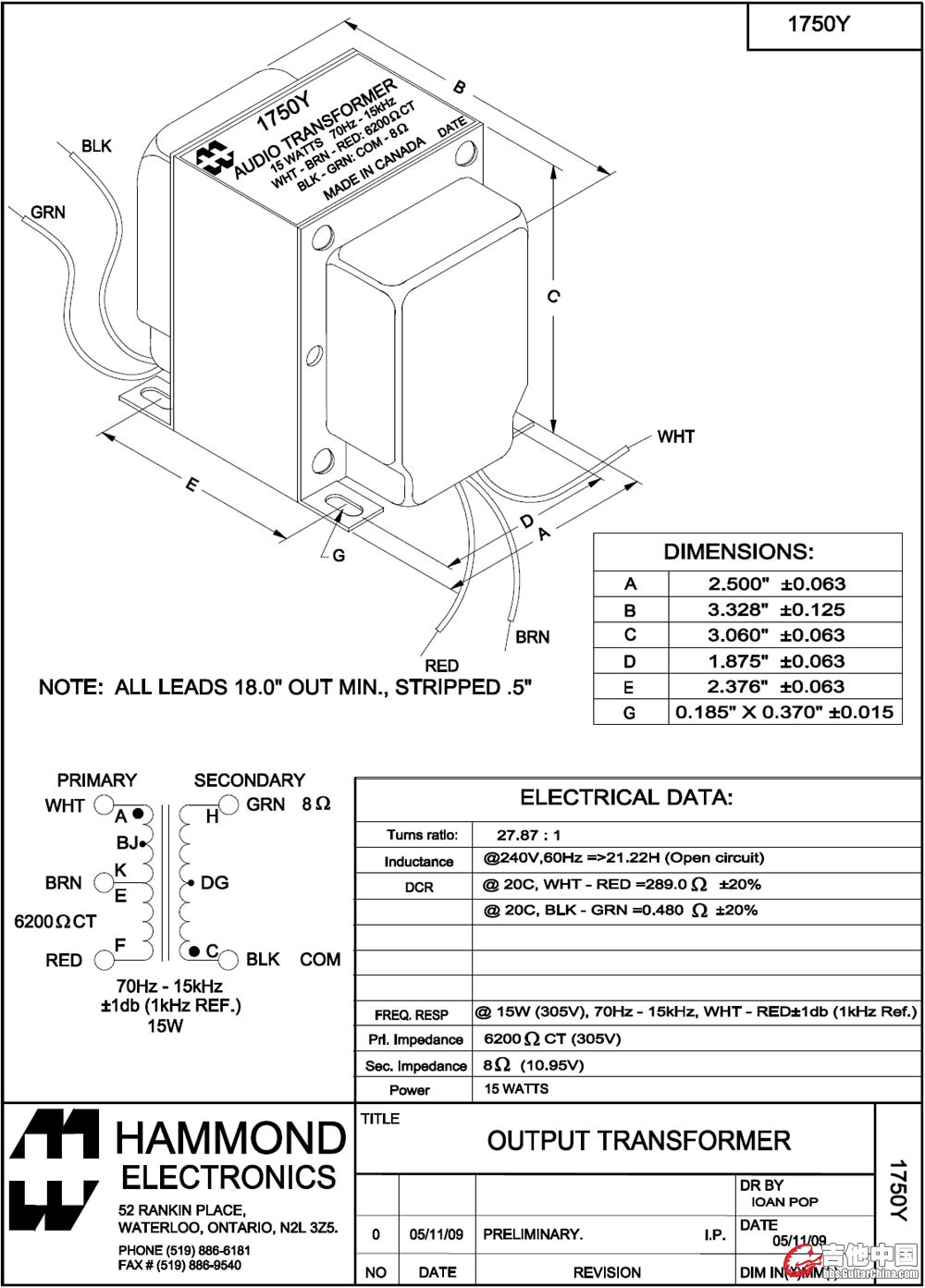

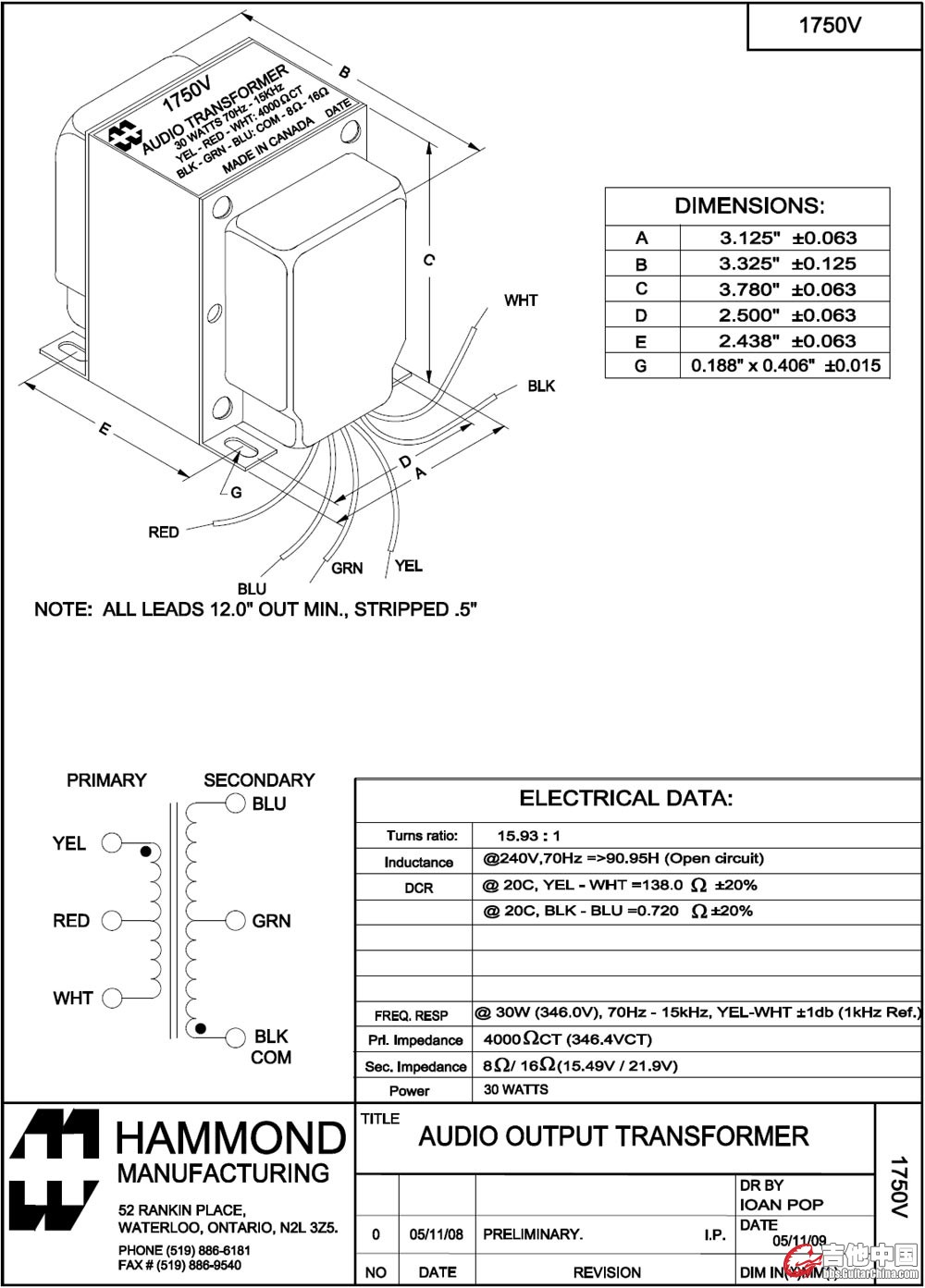

这俩图是我从国外网站收集的貌似AC15和AC30的输出牛。
HIFI牛和吉他牛有不小区别的，我对比过，HIFI的牛高低频段过于跳凸，过载功率管时声音听感不怎么爽，低频感觉太重有爆音。但去掉一些硅钢片则听感上要好不少，好比压缩了一样高低频更均衡，爆音也木有鸟。
前段时间我买了个吉他专用的输出牛8K--4-8。个头较HIFI小很多。我按我手里电子管手册里的公式照吉他的频响计算了几个数据等开年了时间闲点就绕出来试试。爽的话就公布一下数据。

沉默的方式 · 发表于 2011-1-23 20:35:18

学习了，开年我准备买个吉他牛，试试效果！由于我理论不如修哥你，可能有参数也没有办法！你试验成功，出我一头！哈哈！再次谢谢修哥指点！

沉默的方式 · 发表于 2011-1-25 20:02:12

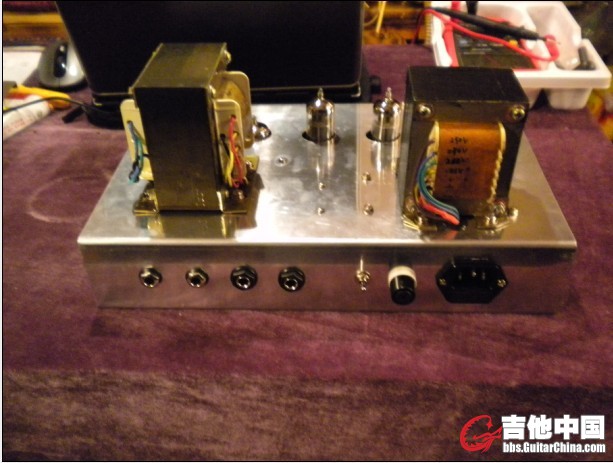

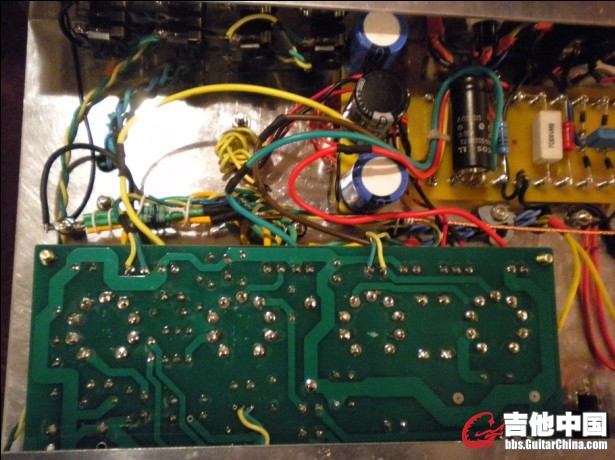

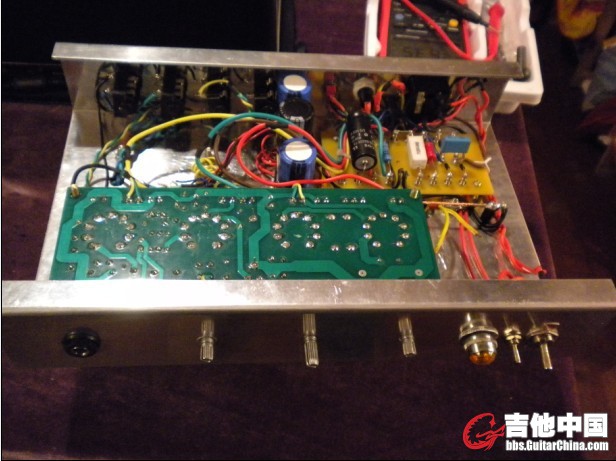

经过很长时间的装机，应该说我比较懒！做好了橘子TT！稍后上试听！

沉默的方式 · 发表于 2011-1-25 20:04:25

阴极电阻150欧，阴极电压10.8V 屏级 298V 不知道对不对！欢迎大家指点！

沉默的方式 · 发表于 2011-1-25 20:08:56

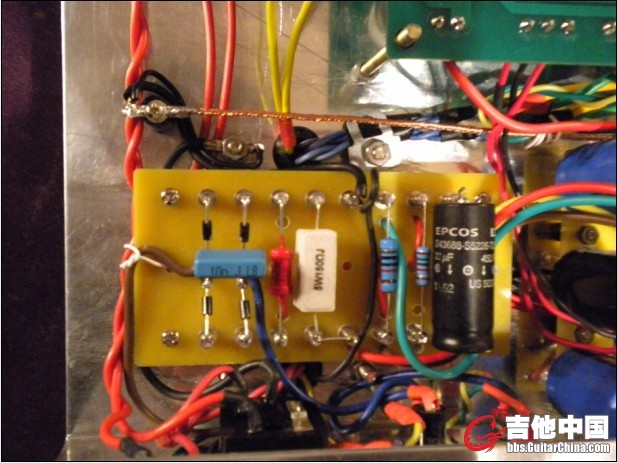

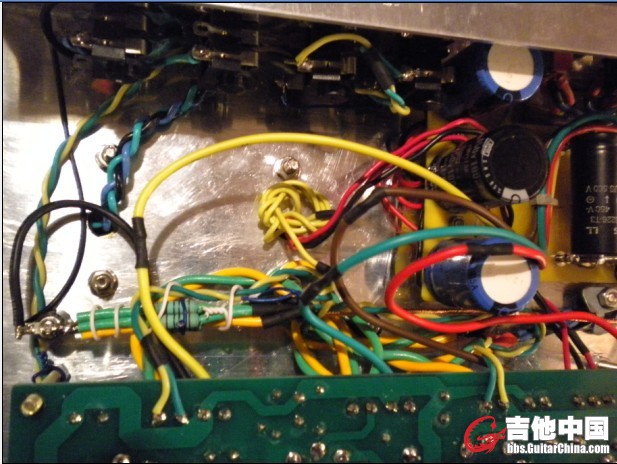

接下来考虑就是噪音问题了，感觉布线还是很乱的

修理工 · 发表于 2011-1-26 08:28:05

关注中，我的元件基本齐全了，但我在考虑是否做个双通道的。

沉默的方式 · 发表于 2011-1-26 16:35:37

修哥！牛你自己绕？

修理工 · 发表于 2011-1-26 17:53:07

这次我买的是成品吉他用输出牛。不过在05年时绕过两个感觉还不错。我这次对比了就知道效果了。

沉默的方式 · 发表于 2011-1-29 15:21:45

又做了调试，阴极电阻从150欧加到两个120欧串接240欧！阴极电压10.8V 变为8.7 屏级 298V 变为226V
！噪音改了接地点，很好的控制了！基本满意！

沉默的方式 · 发表于 2011-1-29 15:23:12

稍后上了视听了！

修理工 · 发表于 2011-1-29 16:22:28

灯丝接地了不？或者给予一个正向电位也可以。

沉默的方式 · 发表于 2011-1-29 19:02:56

原帖由 修理工 于 2011-1-29 16:22 发表
灯丝接地了不？或者给予一个正向电位也可以。

接了两个100欧中心抽头！

X-sound · 发表于 2011-1-29 20:04:22

原帖由 沉默的方式 于 2011-1-29 15:21 发表
又做了调试，阴极电阻从150欧加到两个120欧串接240欧！阴极电压10.8V 变为8.7 屏级 298V 变为226V
！噪音改了接地点，很好的控制了！基本满意！

好像这参数5W输出都没有，能立起来……
还有一个就是这工作点比较特殊！负载减轻的时候屏级电压应该升高才对，这比重负载的时候还低？……
LZ在好好复查一遍JJ比较稳妥哦。

[ 本帖最后由 X-sound 于 2011-1-29 20:07 编辑 ]

沉默的方式 · 发表于 2011-1-30 18:32:04

原帖由 X-sound 于 2011-1-29 20:04 发表

好像这参数5W输出都没有，能立起来……
还有一个就是这工作点比较特殊！负载减轻的时候屏级电压应该升高才对，这比重负载的时候还低？……
LZ在好好复查一遍JJ比较稳妥哦。

谢谢X大爷！在弄了一下！阴极12.6V 屏级318V

阴极电阻为240欧

沉默的方式 · 发表于 2011-4-27 20:02:53

最后换上了，吉他牛，音色很有质感！图片忘记拍了！总之学了很多东西！在此，谢谢各位老大！名字就不点过，记在心里就是！视听一直等到舒尔SM57录音！来个好的！

father2007 · 发表于 2011-5-10 23:31:35

等试听

玩琴的小笨孩 · 发表于 2011-5-10 23:59:36

绿色的树真让人神往，在北京这样的物资是很方便。但是这风景就太奢侈了

zym741 · 发表于 2011-5-11 08:42:25

11.3/150=75ma;

75*(316-11.3)/2=11.4w

应该没有超过管子最大屏耗加二栅功耗。

zym741 · 发表于 2011-5-11 08:49:17

阴极电阻的大小，调节的是静态工作电流的大小，就是选择工作点；

这个阴极电阻大小的选择，跟屏压大小正相关；跟输出变压器阻抗斜率有关，还跟是否追求最大设计输出功率的设计思想有关！

原则上没有恒定最佳的阴极阻值~~
