问一下谁懂吉他电路？。SOS。。。。SOS。。。。SOS

飘忽忽忽 · 发表于 2010-12-6 16:47:23

话说我刚换上刚买的音量电位器新问题来了，音色钮一开噪音嗡。。。。。这怎么办。哪接错了会出现这种问题？我找的是一个不懂吉他的人帮我焊的。音量电位器中间的和右面的小爪都焊在顶盖上了。这样对么？

Leo_Sun · 发表于 2010-12-6 16:48:15

不懂。。。。。。。

koy2012 · 发表于 2010-12-6 17:20:35

自己看

飘忽忽忽 · 发表于 2010-12-6 17:28:36

汗啊。。。我还给拔了输出的其中一根。。。开始就是这样接的啊。。。怎么一开音色就有噪音呢。。。

koy2012 · 发表于 2010-12-6 17:29:35

接地,還有這個音量電位器也沒有兩只腳都接地啊

风之力 · 发表于 2010-12-6 17:35:24

你找个身边的学过的，帮你一下……

飘忽忽忽 · 发表于 2010-12-6 17:47:29

噪音更大了。
怎么回事啊

就是找身边的人弄成这样的。。。。

少妇也疯狂 · 发表于 2010-12-6 18:14:27

我只懂 EMG拾音器的接法如果是嗡嗡的话很有可能是连上了或者是正负极如果是兹兹的声音就是地线没接上

飘忽忽忽 · 发表于 2010-12-6 18:40:28

开音色钮就有噪音我拿手摸住输出插头就没噪音了这个怎么办。。。以前不这样的

leewei · 发表于 2010-12-6 18:42:53

提示: 作者被禁止或删除内容自动屏蔽

飘忽忽忽 · 发表于 2010-12-6 18:52:47

说明什么啊？现在不摸琴弦还是有噪音。。。。

koy2012 · 发表于 2010-12-6 19:15:17

不是跟你説了沒接地嘛.......你看看你的電位器蓋子上面有沒一條線連到琴橋拉彈簧的金屬板上....看我3F發的圖,每根綫都對一下
你在這發個帖子問這問那症狀說得不清不楚,要等別人費功夫回答你,從詢問型號到購買安裝貌似有3個帖子了.一個小小電位器,那麼久都弄不好,太沒效率....還不如自己google解決更快

飘忽忽忽 · 发表于 2010-12-6 19:33:47

地线接了。。。噪音略小但是不摸琴弦时噪音还是有

飘忽忽忽 · 发表于 2010-12-6 21:56:58

我的拾音器是邓肯的里面的是红白绿请问绿色的应该怎么接？？？

飘忽忽忽 · 发表于 2010-12-6 22:08:20

我只接了白线红线和绿线怎么接？没有作用么？另外按这个图解现在音色失效了。。。。

[ 本帖最后由飘忽忽忽于 2010-12-6 22:09 编辑 ]

时在人 · 发表于 2010-12-6 22:21:21

“音量电位器中间的和右面的小爪都焊在顶盖上了”--这样接有误。右边脚连壳体，中间脚不要连。再有看看是不是某个电位器的脚，原本不该接地的接了地。

[ 本帖最后由时在人于 2010-12-6 22:22 编辑 ]

飘忽忽忽 · 发表于 2010-12-6 22:50:44

恩改回来了可是怎么还有滋滋声，摸琴弦就消失怎么回事呢？和红线绿线没接有关么可我把红线绿线都试了一下也没什么反应？接不接呢？怎么接？

永远的小明 · 发表于 2010-12-7 00:52:48

估计接地没做好你那里的？什么琴？我可以帮你看看免费呵呵

飘忽忽忽 · 发表于 2010-12-7 07:07:37

谢谢楼上北京回龙观的。。。接地了啊。不是有根接在后面弹簧上吗？

时在人 · 发表于 2010-12-7 09:33:56

原帖由 飘忽忽忽 于 2010-12-6 21:56 发表
我的拾音器是邓肯的里面的是红白绿请问绿色的应该怎么接？？？

红线和白线都接档位器，绿线接电位器壳体。

飘忽忽忽 · 发表于 2010-12-7 09:43:38

不行啊红线接起来没有反应绿线接电位器噪音超大绿线肯定不能那么接。。现在基本问题就是，手不碰琴弦怎么让他消除噪音地线已经接了。。

时在人 · 发表于 2010-12-7 15:39:05

兄弟还是上个图吧，起码能看清你接的线。这么东一下西一下不是办法。据我所看到的几个SD的拾音器绿线都是接电位器壳体呀。

kangruyu001 · 发表于 2010-12-7 22:26:49

你的是DUNCAN DESIGNED 的三线么？是的话：红白相连，绿线是火线，裸线接地，就好了

飘忽忽忽 · 发表于 2010-12-7 22:45:39

绿线接地么？

kangruyu001 · 发表于 2010-12-7 22:50:48

不接，接到档位器上，你的档位器是什么规格的？音量钮和tone有几个？上涨图吧，不用很清楚，能看到配置就行

飘忽忽忽 · 发表于 2010-12-7 23:03:54

老款470 现在接法基本按照3楼的链接除了绿色和红色的线没接我试着连上但是没什么变化而且手不碰琴弦依然有嗡嗡声没买相机。唉这时候需要了。。。。摄像头拍的

[ 本帖最后由飘忽忽忽于 2010-12-7 23:05 编辑 ]

koy2012 · 发表于 2010-12-7 23:08:13

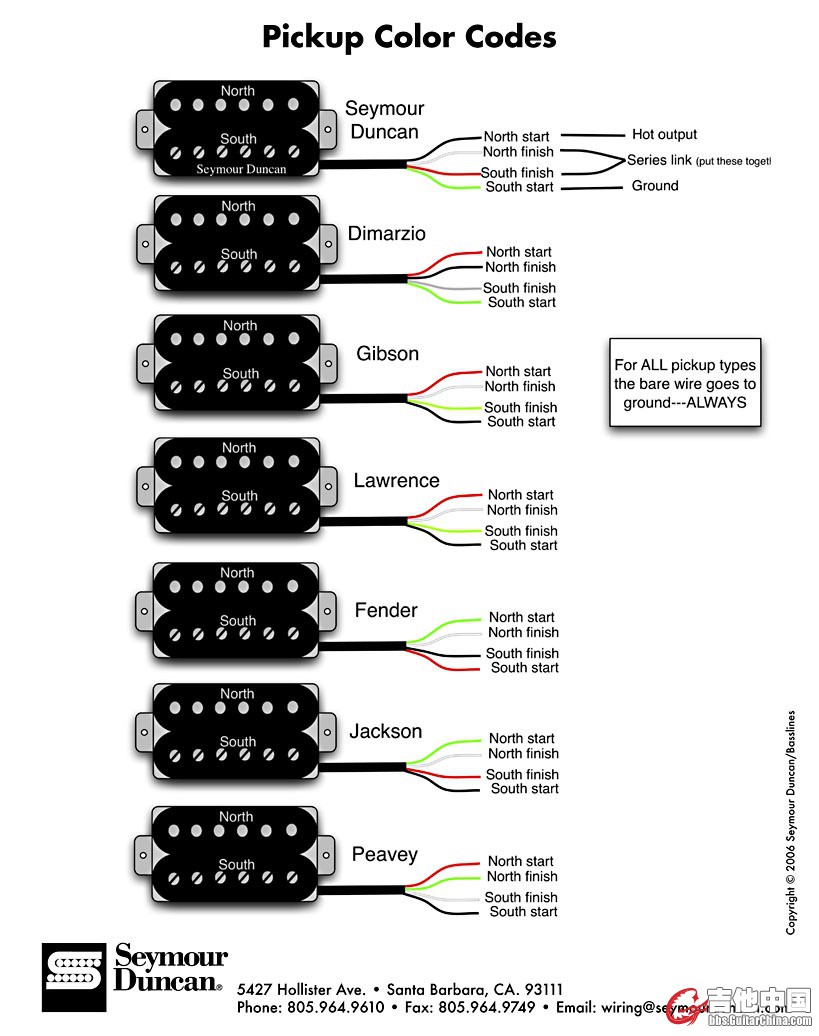

不同牌子的拾音器綫顔色定義都不同的.如果你換了duncan就不能照著那個接了
如果是seymour duncan的雙線圈,一般五線紅白要相接來做串聯,綠色和祼綫接地,黑線是火線

飘忽忽忽 · 发表于 2010-12-7 23:13:54

晕。。。。

时在人 · 发表于 2010-12-7 23:17:59

按照27#古月说的接下吧，我觉得是对的。

koy2012 · 发表于 2010-12-7 23:24:51

这圖比我有说服力

SoulReaper · 发表于 2010-12-8 00:19:36

先不说PU怎么接，你说的噪音问题肯定是接地问题。。。

检查一下电位器到夹克头的线

飘忽忽忽 · 发表于 2010-12-8 09:18:53

感谢版主的图谱。。。。夹克头是啥？

飘忽忽忽 · 发表于 2010-12-8 09:32:33

绿线接地感觉噪音小了很多了
