请问大家DI的连接方法

低音的神话 · 发表于 2010-6-17 10:49:09

在连接DI的时候。直接接卡农线就可以吗.卡农线要两边都是卡农头的，还是只是一边的像麦克风线那种的。我用M80只接卡农线音量很小。我用的就是哦麦克风那种的卡农线。只有一边是卡农头

贝斯bass · 发表于 2010-6-17 10:56:15

两边都是卡农头。

低音的神话 · 发表于 2010-6-17 11:08:23

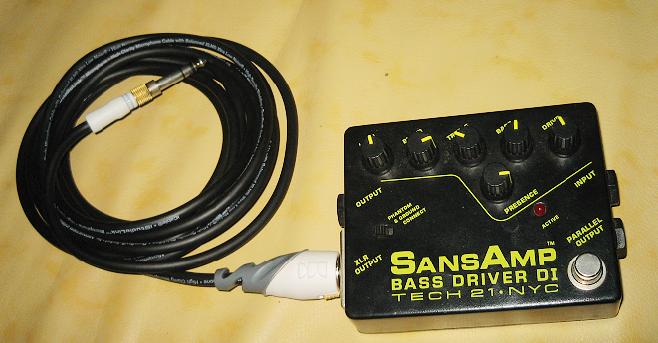

我用的是这样的线。就是这么接的上面那个接空还用接吗

sha · 发表于 2010-6-17 11:38:00

1 你用的线不算正规卡农线·所以·他是没有平衡信号效果的
2 转换的只是信号和声音大小又是另外一回事·对功率没有什么影响的·所以你需要的是让pa调音台把你的声音再放大点·
3 都可以接·一般接法是xlr平衡出调音箱··out出音箱·par输出接调音表·三路输出都可以··

低音的神话 · 发表于 2010-6-17 16:15:57

就是说可以同时连接时吗

金属暴徒 · 发表于 2010-6-17 16:33:26

你这条线进调音台的还是非平衡信号，必须进出都是卡农头才行。

低音的神话 · 发表于 2010-6-17 16:44:38

谢谢所有回帖的哥们

低音的神话 · 发表于 2010-6-17 16:48:23

谢谢所有回帖的哥们

bluesnblood · 发表于 2010-6-17 16:56:46

原帖由 sha 于 2010-6-17 11:38 发表
1 你用的线不算正规卡农线·所以·他是没有平衡信号效果的
2 转换的只是信号和声音大小又是另外一回事·对功率没有什么影响的·所以你需要的是让pa调音台把你的声音再放大点·
3 都可以接·一般接法是xlr平衡出调 ...

他接的是三芯线，为何没有平衡信号效果？？

bluesnblood · 发表于 2010-6-17 16:57:28

原帖由 金属暴徒 于 2010-6-17 16:33 发表
你这条线进调音台的还是非平衡信号，必须进出都是卡农头才行。

三芯线可焊6.5三芯插头或者卡农头，为何看信号是否平衡是看头？？

并且，所谓的平衡信号，由于贝斯本身就是MONO输出，进任何放大设备也是MONO输入（有特殊要求除外），所以只要输出信号是小于600ohm，可匹配话放或PA设备（所谓的mic level），就可当作它是“平衡信号”。。。三芯中多出的一芯是用来屏蔽噪音干扰的。。。

[ 本帖最后由 bluesnblood 于 2010-6-17 17:00 编辑 ]

zsujsk · 发表于 2010-6-17 17:41:45

搭车问下M80这个DI盒的接法- -~~~

input接琴output接音箱然后另外几个输出和卡农输出捏？？？

金属暴徒 · 发表于 2010-6-17 18:56:46

如何确定小于600ohm？

低音的神话 · 发表于 2010-6-17 19:10:27

大家都来讨论吧

低音的神话 · 发表于 2010-6-17 19:48:04

问下M80这个DI盒的接法- -~~~

input接琴output接音箱然后另外几个输出和卡农输出捏？？？

低音的神话 · 发表于 2010-6-17 20:43:11

cnbbx · 发表于 2010-6-17 20:54:09

原帖由 金属暴徒 于 2010-6-17 18:56 发表
如何确定小于600ohm？

DI就是用来让output impedance等于600欧姆的以达成和低阻抗设备的匹配的(比如PA mixer,因为都是为动圈话筒直入设计的所以是600欧姆
您的这话就好似说:如何确定三轮车有三个轮子用于行走?

顺便说一嘴 ohm复数加s的...600 ohms

[ 本帖最后由 cnbbx 于 2010-6-17 21:12 编辑 ]

背带扣 · 发表于 2010-6-17 21:14:10

其实我一直认为大三芯和卡农头效果是一样的

cnbbx · 发表于 2010-6-17 21:17:35

原帖由 背带扣 于 2010-6-17 21:14 发表
其实我一直认为大三芯和卡农头效果是一样的

举个例子:
螺旋桨飞机和喷气式飞机都能飞起来
有一天一帮家伙看到喷气机说这飞机没有浆叶肯定飞不起来

随便翻哪个datasheet上的接口定义都写的很明白 TRS和XLR都是hot,cold,GND 效果完全相同
可是有人就知其然不知其所以然看到XLR的外表比较吓人就以为XLR才是平衡才符合调音台输入标准
我个人认为TRS反而更方便接口物理兼容普通6.5MM接口就算不接平衡设备也不用换转接头

timoko · 发表于 2010-6-17 21:26:11

又学习了

美僵·叶子 · 发表于 2010-6-17 23:51:00

3pin的6.35mm接口可以做平衡输出的，前提是接法得是平衡输出的接法，并且输入到后面的那边同样得支持3pin接口6.35mm平衡输入。。。

卡农其实也是3pin的接口之一，其实卡农口也可以做成非平衡的。。。

具体大家手头有话放说明书的可以找找，我记得我以前用过一个icon的话放说明书上就有非常详尽的6.35mm接口和卡农接口的各种接法。。。有空我找找。。。找到拍个照上个图。。。

REC · 发表于 2010-6-18 00:03:16

原帖由 金属暴徒 于 2010-6-17 16:33 发表
你这条线进调音台的还是非平衡信号，必须进出都是卡农头才行。

大三芯也是平衡

金属暴徒 · 发表于 2010-6-18 00:04:25

我的意思是不是一头卡农出，一头6.5进，就一定是平衡输出能达到这个值？这个是固定不变的还是说有例外存在？是不是一个绝对值？

[ 本帖最后由金属暴徒于 2010-6-18 00:08 编辑 ]

金属暴徒 · 发表于 2010-6-18 00:08:30

大三心是立体声输出吗？你的意思是贝斯用一根大三心的线，即便不用DI直接进调音台也不会出现低频衰减？为什么我哥们用一根大三心的线进吉他箱子会有很大的噪音呢？求教。

金属暴徒 · 发表于 2010-6-18 00:09:51

大三心是不是立体声的线？

xtq5223926 · 发表于 2010-6-18 00:14:31

如果非平衡输出是不是会有噪音？？麻烦大哥指点一下小弟

zhuxu911 · 发表于 2010-6-18 01:09:42

大三芯不是立体声线是单声道的

jcppman · 发表于 2010-6-18 01:22:15

原帖由 金属暴徒 于 2010-6-18 00:08 发表
大三心是立体声输出吗？你的意思是贝斯用一根大三心的线，即便不用DI直接进调音台也不会出现低频衰减？为什么我哥们用一根大三心的线进吉他箱子会有很大的噪音呢？求教。

大三芯的原理是一条热线一条冷线一条地线，冷线的信号与热线绝对值相同但是反向

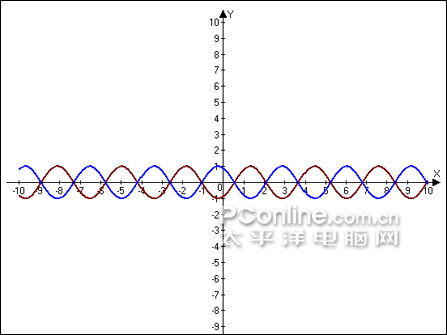

假设输入是正弦信号，则两条线的信号内容如图

因为两条线在传输过程中距离很近，受到的干扰是一样的，所以在传输线末端的终端上只要做一定的处理就能把干扰信号给排除。
所以琴跟箱子之间用平衡线，也得吉他输出信号就是平衡信号且箱子也接收平衡信号，才有屏蔽干扰的作用。

像LZ那样一端XLR接口一端TRS接口是没问题的，前提是TRS那端接入的设备是要支持平衡输入的。

至于阻抗匹配这部分，是因为我们可以把某信号输出等价成一个信号源加上一个阻抗，如下图

所以传输信号时，能量一部分传输到负载上，一部分会消耗在内部阻抗上。而当内部阻抗与负载阻抗相等的时候，可以使得传输的有效功率最高。叫作阻抗匹配。
刚才白版他们说的600 ohms(mic level)，说的是因为一般话放等设计阻抗匹配的时候就是以600ohms为标准的，因此，若要把bass等内部阻抗非常高的设备接到调音台的线性输入口或者卡农口上，要用di盒做一个隔离，将输出阻抗转换为600ohms，使得阻抗匹配，传输有效功率才高。

不知道有没有概念上的错误，请各位前辈补充纠正哈哈
很久没用模电知识了，有些用词可能不太规范，请各位见谅啊～～

[ 本帖最后由 jcppman 于 2010-6-18 01:27 编辑 ]

spinachbocai · 发表于 2010-6-18 04:46:22

原帖由 jcppman 于 2010-6-18 01:22 发表

大三芯的原理是一条热线一条冷线一条地线，冷线的信号与热线绝对值相同但是反向
假设输入是正弦信号，则两条线的信号内容如图
1270811
因为两条线在传输过程中距离很近，受到的干扰是一样的，所以在传输线末端的 ...

顶，专业贴，多谢码了这么多字啊，我每次想码都太懒了。

spinachbocai · 发表于 2010-6-18 04:48:15

原帖由 低音的神话 于 2010-6-17 11:08 发表
我用的是这样的线。就是这么接的上面那个接空还用接吗

你的另一头的TRS接到哪里？如果是接到mixer的balanced input应该是有平衡的效果的。
音量小就是另一个问题了。

chenkaiyu9 · 发表于 2010-6-18 06:35:54

哎很复杂啊是说大三芯接普通音箱卡农口插di上再开平行输出就行了么?

金属暴徒 · 发表于 2010-6-18 06:59:24

原来试过直接进调音台，未发现有噪音问题。

金属暴徒 · 发表于 2010-6-18 07:04:07

刚刚网上查了一下，大三心可用于平衡的信号（单声道？MONO?），也可用于非平衡的立体声。

三野 · 发表于 2010-6-18 07:10:31

jcppman · 发表于 2010-6-18 07:17:50

原帖由 金属暴徒 于 2010-6-18 07:04 发表
刚刚网上查了一下，大三心可用于平衡的信号（单声道？MONO?），也可用于非平衡的立体声。

是啊～大三芯有三条线，所以可以做需要小于等于三条线的应用，只要那个接口能支持该应用。

jcppman · 发表于 2010-6-18 07:20:44

原帖由 金属暴徒 于 2010-6-18 00:04 发表
我的意思是不是一头卡农出，一头6.5进，就一定是平衡输出能达到这个值？这个是固定不变的还是说有例外存在？是不是一个绝对值？

是不是平衡输出主要还得看设备上的接口实现的是怎么样的输出。比如如果某设备该接口输出的是非平衡信号，就算连接的连接线是大三芯，输出的还是非平衡信号。

[ 本帖最后由 jcppman 于 2010-6-18 07:25 编辑 ]

金属暴徒 · 发表于 2010-6-18 07:38:47

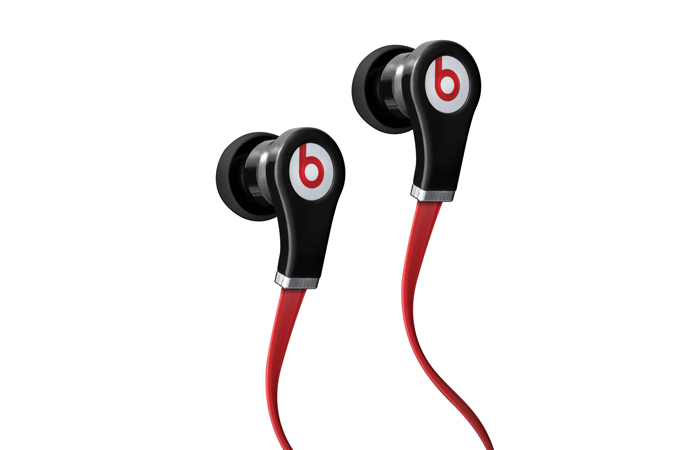

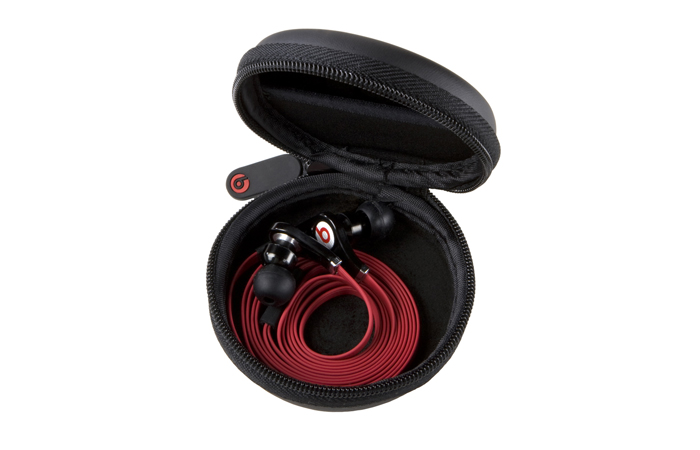

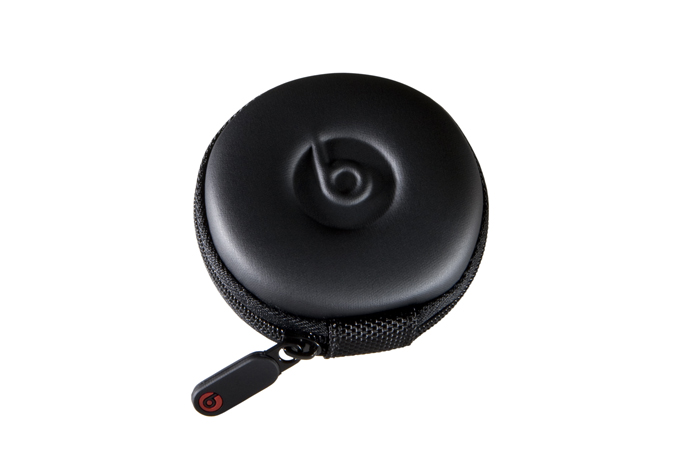

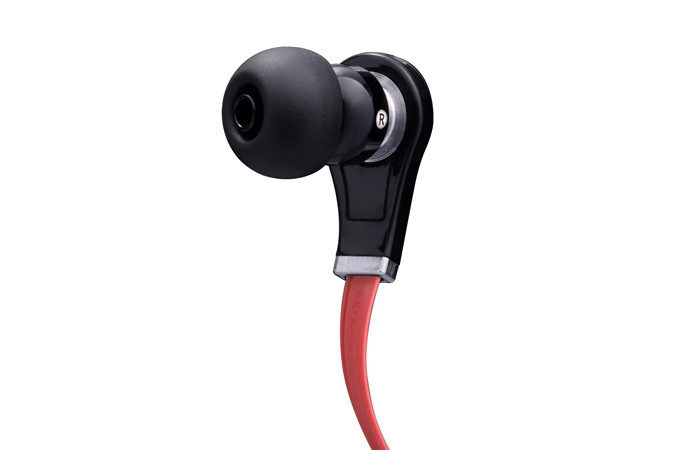

没仔细看楼主的图片，只是扫了一眼就认为楼主进调音台的那头是大两芯的线，太不严谨了，哈哈！原来大三芯的线也是可以做平衡输出的，前提条件是需要做平衡输出的接法，否则输出的只能是非平衡的立体声信号。在搜索大三芯的时候发现了一家杭州的淘宝店，基本都是卖全新怪兽的线材，有成品线也有非成品线，让我很是心动啊。还发现他们家卖怪兽的耳机呢，我才知道原来怪兽也出耳机。成品线：http://shop34523524.taobao.com/s ... m?checkedRange=true 非成品线：http://item.taobao.com/item.htm?id=4829928312。
搭车问一句，谁了解怪兽的这个耳机？

[ 本帖最后由金属暴徒于 2010-6-18 07:40 编辑 ]

jcppman · 发表于 2010-6-18 08:02:18

原帖由 金属暴徒 于 2010-6-18 07:38 发表
没仔细看楼主的图片，只是扫了一眼就认为楼主进调音台的那头是大两芯的线，太不严谨了，哈哈！原来大三芯的线也是可以做平衡输出的，前提条件是需要做平衡输出的接法，否则输出的只能是非平衡的立体声信号。在搜索大 ...

这耳机～很hip hop，哈哈如同他的代言人 Dr.Dre
怪兽最近出的耳机几乎都是走味道浓的美式流行路线

[ 本帖最后由 jcppman 于 2010-6-18 08:04 编辑 ]

金属暴徒 · 发表于 2010-6-18 08:45:34

美国国家队梦八男子篮球队人手一付怪兽 **利器！泡MM 必备啊！看看这个介绍，牛逼啊，有这想法的兄弟可以考虑入手了，哈哈！

amenhsia · 发表于 2010-6-18 09:11:28

这耳机在体育界相当流行
不管NBA还是世界杯都能看到
当然我指的是它的最高端studio
可是完全没有性价比
太商业化了点

金属暴徒 · 发表于 2010-6-18 09:14:32

楼上看看我说的这副耳机，听金属的话靠谱吗？
