Fender 5f2 开工了

signalman · 发表于 2010-6-8 21:57:01

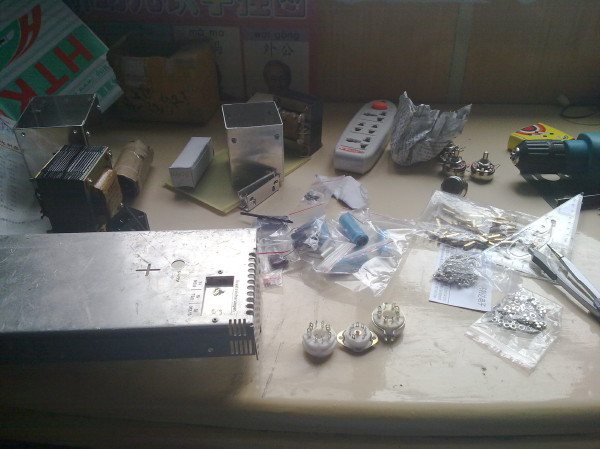

一直打算做个音箱，网上搜到了这个小管箱的电路图。于是上万能的淘宝买元件，昨天终于东西到齐了，今天开工。
不多说上了图了

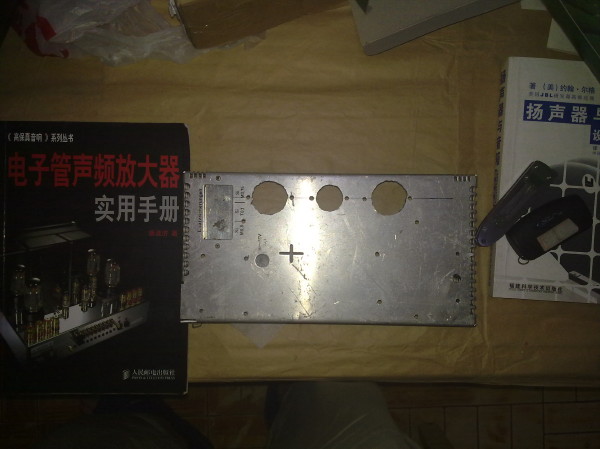

没有开孔器只能用电钻慢慢的打孔。

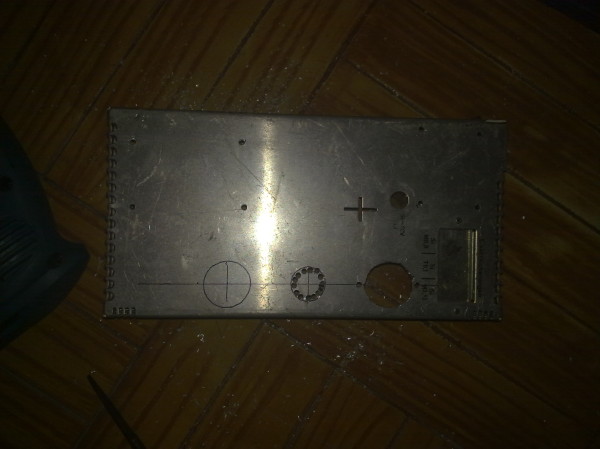

忙了一下午，连钻带锉终于打好了孔。

等下个星期休息，开始拾棚。

小黑_ · 发表于 2010-6-8 22:17:55

羡慕做管箱的朋友。等着看结果

antonfung · 发表于 2010-6-12 05:24:01

羡慕啊，对我们这些只懂木工的人来说，做电子的就是高科技

琴友之家 · 发表于 2010-6-12 15:59:58

牛X

bersonlee · 发表于 2010-6-12 16:12:57

支持！！！

signalman · 发表于 2010-6-14 20:21:03

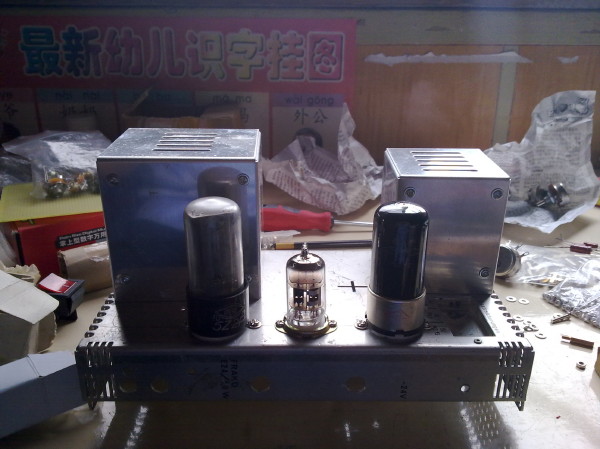

所有孔都开好了，先上插上管子看看还是有点意思的。

signalman · 发表于 2010-6-14 20:30:25

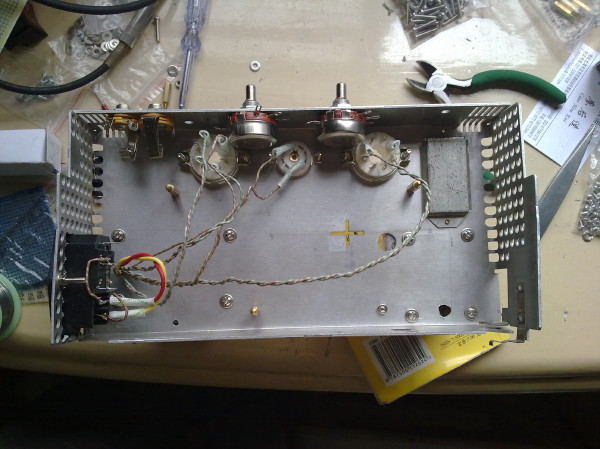

先把所有的电源线都连好了，因为都是交流电，所以我都绞在一起走，这样可以据说可以抵消交变磁场。最后组装时还要把线固定。

signalman · 发表于 2010-6-14 20:32:31

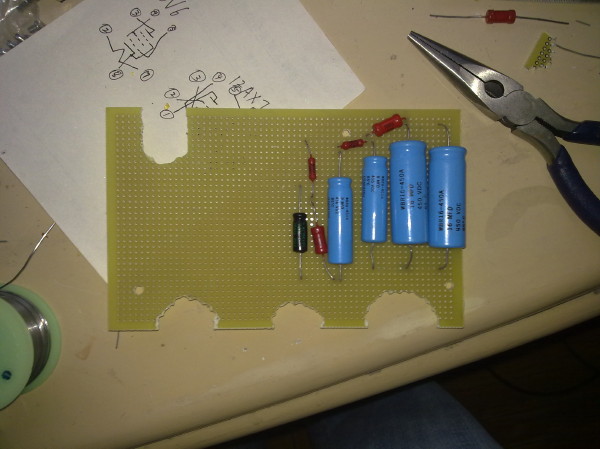

洞洞板拾棚，

组装时最好把元件的规格标志朝外，这样方便以后检修。

[ 本帖最后由 signalman 于 2010-6-14 20:37 编辑 ]

signalman · 发表于 2010-6-14 20:39:02

下个星期休息继续开工了，到时再更新。

bersonlee · 发表于 2010-6-14 20:48:55

继续支持

qzljt · 发表于 2010-6-14 22:43:13

[em09]

dianchi228 · 发表于 2010-6-14 23:14:55

哇靠这个成本高吗？

阿魂 · 发表于 2010-6-15 09:40:54

灯丝线和高压最好走边角，输入和输出的线要和电源线分开，输入的线能多短就多短

Orochi大蛇 · 发表于 2010-6-15 10:10:10

我想知道一下成本
我有个同学对这方面很有研究
他答应也帮我做个

signalman · 发表于 2010-6-16 10:15:10

主要是两个变压器贵，还有电容难找点。到现在一共要5百多了。再加一个喇叭肯定过600了。我还打算找人做个木箱。那价还要上去。
DIY主要是其中的乐趣啊

北方雁 · 发表于 2010-6-16 10:52:46

signalman · 发表于 2010-6-18 21:48:24

洞洞板搭棚。
之前没有算好，现在做了点小调整。

扫把歌星 · 发表于 2010-6-19 04:31:19

这胆机不咋漂亮，我这边的胆机发展还是不错的

8226401 · 发表于 2010-6-19 04:33:57

幸福de苹果 · 发表于 2010-6-19 12:29:59

变压器是哪家的呀？

CrAzYgOdX · 发表于 2010-6-19 13:24:28

signalman · 发表于 2010-6-21 21:48:24

今天终于完工了，能电出声。有少量交流噪声，总体比较满意。呵呵。用手机录了下，出出声。
http://www.tudou.com/v/bDVxR7_gntE

阿魂 · 发表于 2010-6-22 00:37:52

声音有点不对，估计是喇叭没有装箱体的原因，喇叭是多少欧的？输出牛有分的4欧和8欧的。

楼主有空多问问雷子，他是高手。电子管出声容易，出好声难！

裂空雷痕 · 发表于 2010-6-22 14:40:42

我用过宝尔真的牛，配的牛罩和这个长得一样

任我弹 · 发表于 2010-6-22 17:31:24

怎么感觉有混响呢

signalman · 发表于 2010-6-22 21:07:28

喇叭是8欧的，声音是手机录的有点差
是宝尔真的牛，这也能看出来
没加混响啊，可能房间比较空吧

CS08818 · 发表于 2010-6-22 21:21:51

有机会咱也来试试弄个箱头以前学过电器不知道那些知识现在还剩几成

maxwe123 · 发表于 2013-9-11 07:58:28

电源在哪买啊
